Итак, мы собираемся сделать небольшой ветрогенератор. Его можно изготовить в домашних условиях. 90% деталей выполнены из пластиковых труб и фитинга, поэтому его с легкостью можно разбирать для транспортировки и снова собирать. Давайте начнем.
Изготовление лопастей
Для этого вам понадобится пластиковая труба диаметром 8 см и длиной 25 см.

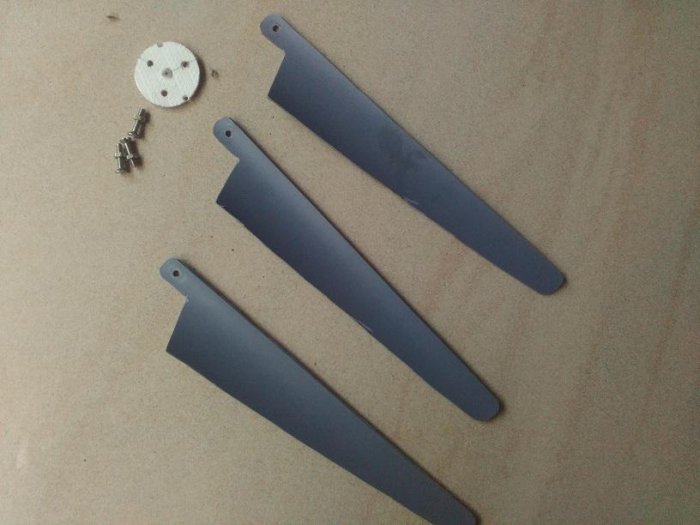

Разрежьте ее вдоль на три равные части. Каждую часть разрезаем вдоль под углом и из полученных деталей вырезаем лопасть, как на рисунке.

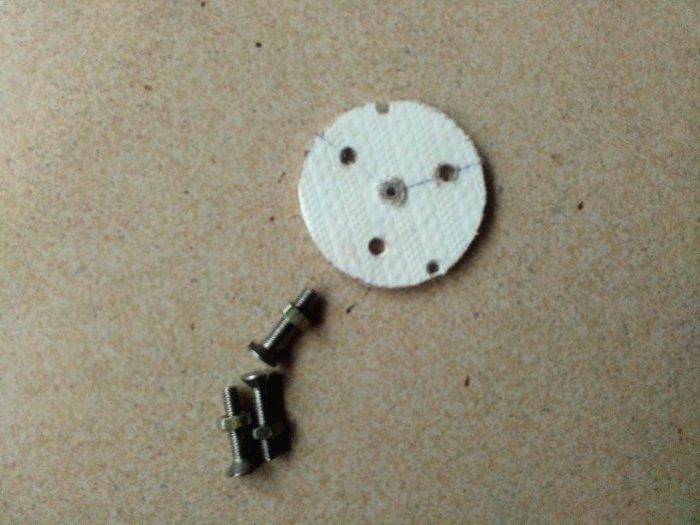

Для основы винта берем любую круглую пластину, диаметр которой 6 см.
Делаем в ней три равноудаленных отверстия и с помощью небольших болтов и гаек крепим лопасти к пластине.
Изготовление основы
На основе и мачте ветрогенератора устанавливается винт, генератор, хвост и поворотный механизм. Основу сделать очень просто. Для этого понадобится несколько коротких отрезков пластиковой трубы и некоторые элементы фитинга.
4 отвода и 3 тройника соединяем, как на рисунке.
Делаем хвост
Для нормальной работы ветрогенератора нужен хвост. Каково его назначение? Хвост нужен для автоматического поворота оси винта при изменении направления ветра.
Для его изготовления нужно вырезать пластину из оцинкованной стали, сделать прорезь в пластиковой трубе, вставить в нее пластину и закрепить все болтом.
Корпус с генератором
Для изготовления корпуса с генератором понадобятся:
- электропровод,
- корпус пластиковой ручки ,
- пластиковый тройник,
- два подшипника,
- мотор (генератор) постоянного тока на 3 В.
Вставьте генератор в тройник.
Закрепите подшипники на общей оси.
В качестве оси можно использовать отрезок корпуса ручки.
Один подшипник должен крепиться к тройнику.
Мини ветрогенератор готов
Поставьте ветрогенератор напротив вентилятора.
Подсоедините щупы к проводам на выходе. Да, прибор покажет, что вырабатывается электрический ток. С эффективным генератором можно зарядить 3-вольтовую батарею. Кроме этого, подобным образом можно сделать ветрогенератор побольше, которым можно будет заряжать мобильный телефон.
