Дачная и загородная жизнь полна непредвиденных сюрпризов. То газ отключат, то воду перекроют, а тут еще и электричество внезапно куда-то исчезло. Унылое и скучное времяпрепровождение поможет скрасить автономный LED светильник, который сделать в домашних условиях сможет любой желающий.
Аварийный светильник на 15 часов работы

Конечно же такой вариант вряд ли подойдет в качестве источника основного освещения. Однако и он обладает рядом бесспорных преимуществ:
  • Яркое свечение;
  • Продолжительный срок службы светодиода – около 50000 часов;
  • Широкий угол освещения – 120о;
  • Удобный металлический держатель, позволяющий выставить нужный ракурс освещения;
  • Отсутствие нагрева корпуса и защитного стекла;
  • Минимальное потребление электроэнергии.

Современные LED светильники типа прожекторов легки, неприхотливы к пыли, ударам и даже водонепроницаемы. Их металлический корпус надежно защищен от коррозии анодированным или хромированным покрытием. Их часто используют для подсветки зданий, памятников архитектуры, рекламных щитов. Ну а в хозяйстве такая вещь просто незаменима, и вы в этом сейчас убедитесь.

Необходимые детали


Для изготовления автономного LED светильника нам понадобятся:

Приступаем к работе

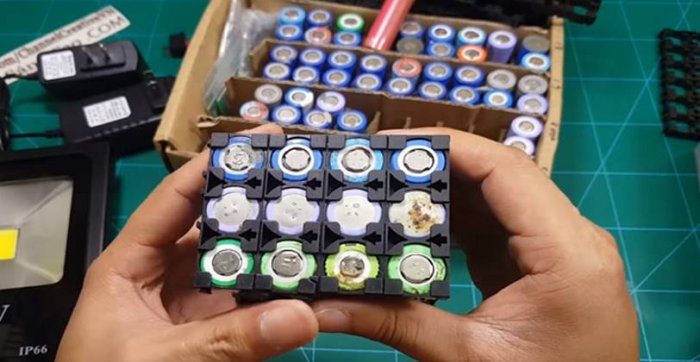

Первым делом объединяем наши аккумуляторы в отдельный блок по 12 шт. У вас должно получиться 3 ряда по 4 аккумулятора. Крайние ряды выставляем анодами (+) вверх, средний ряд катодами (-) вверх. Аккумуляторы должны поместиться в пластиковые держатели, и организовать вот такой блок.
Аварийный светильник на 15 часов работы

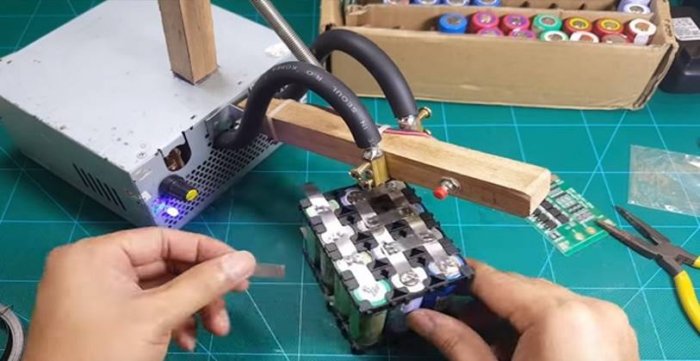

Далее необходимо взять металлическую шину и припаять последовательно контакты анодов и катодов с обеих сторон блока. Контактная сварка в этом случае идеальна, но припой с флюсом также подойдут для подобной работы. С одной из сторон концы металлической шины у крайних рядов необходимо оставить на несколько сантиметров для работы с защитной платой, остальные же обрезать.
Схема подключения к контроллеру.
Аварийный светильник на 15 часов работы

Аварийный светильник на 15 часов работы

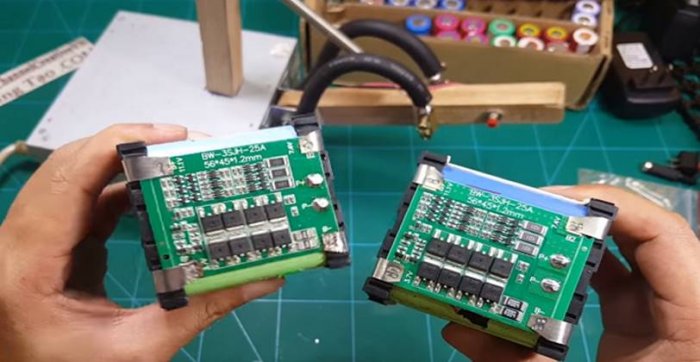

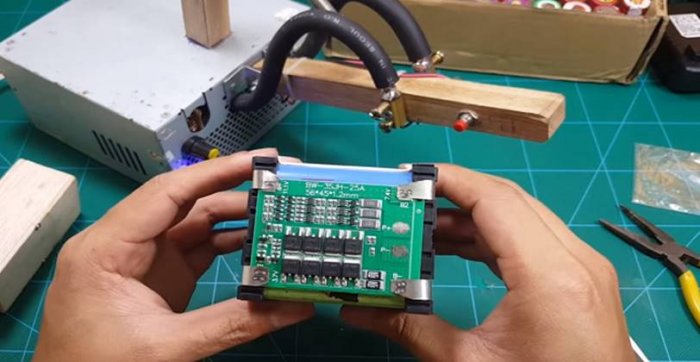

Средний ряд также пропаивается по схеме, изображенной на защитной плате. Подрезав по размеру контакты шины, припаиваем по месту защитную плату-стабилизатор.
Аварийный светильник на 15 часов работы

Аварийный светильник на 15 часов работы

Второй блок делаем полностью по аналогии первого.
Аварийный светильник на 15 часов работы

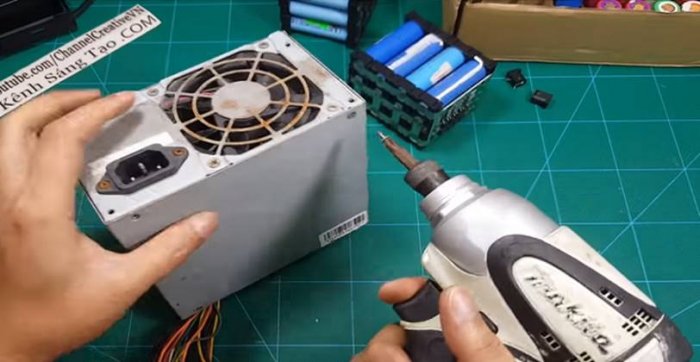

Для закрепления электрической части нашего устройства нам понадобится корпус от нерабочего блока питания стационарного компьютера. Разбираем его, полностью освобождая от начинки.
Аварийный светильник на 15 часов работы

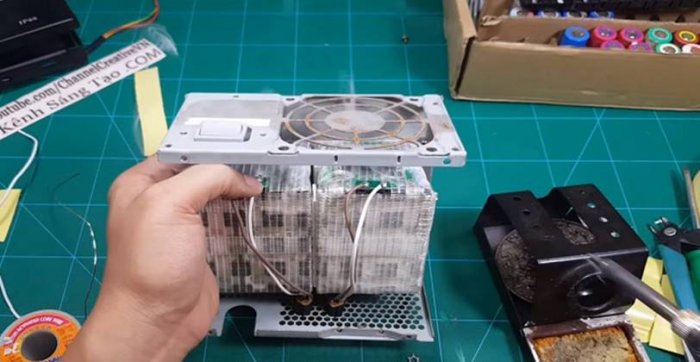

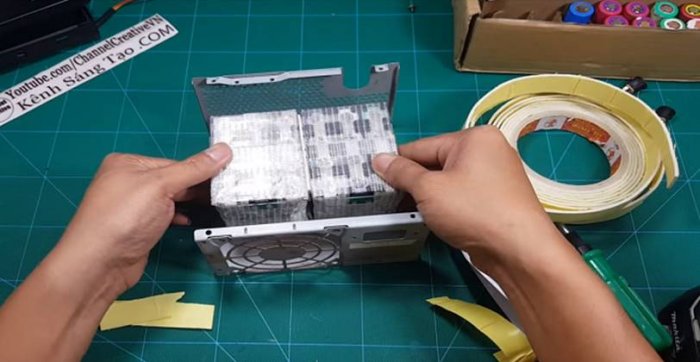

Изолируем наши блоки изоляционной лентой, оставляя оголенным контакты соединения, и с помощью двойного скотча соединяем между собой, монтируя их к корпусу устройства.
Аварийный светильник на 15 часов работы

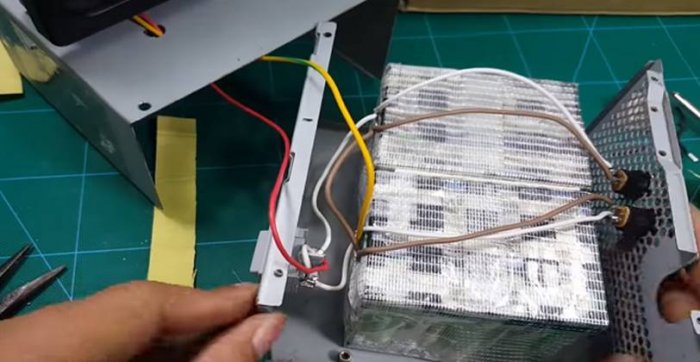

Монтируем в корпус со стороны гнезда питания четырех-полосный выключатель, с обратной стороны – ответные разъемы для адаптера, соединяя проводами выходящие концы защитных плат и контакты разъемов.
Аварийный светильник на 15 часов работы

Подсоединяем адаптер к разъему и проверяем работоспособность нашего зарядного устройства. Один из контактов, например, анод пускаем через выключатель, второй подсоединяем напрямую к прожектору.
Аварийный светильник на 15 часов работы

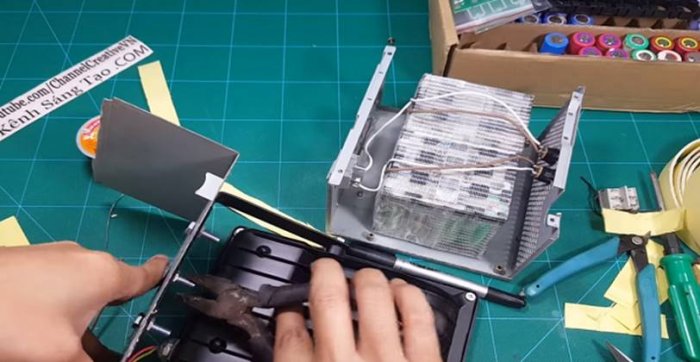

Размечаем крепление нашего прожектора на корпусе блока питания. Отверстия можно сделать дрелью и сверлом подходящего диаметра, закрепив светильник на болты.
Аварийный светильник на 15 часов работы

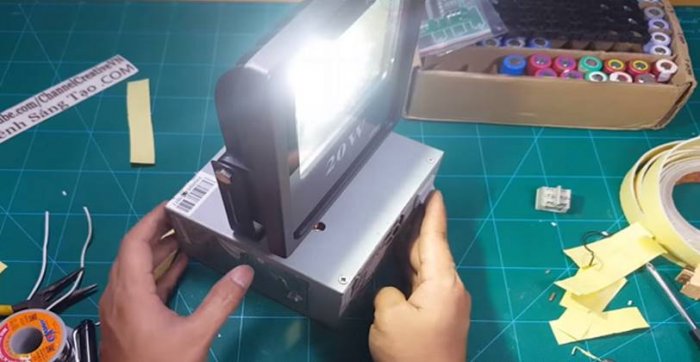

Проверяем наше устройство, и собираем корпус воедино на болты.
Аварийный светильник на 15 часов работы

Вот так, с минимальными вложениями и из старых запчастей, валявшихся в кладовке или на балконе, можно собрать отличный светильник, который выручит при отсутствии электричества на даче, в загородном доме или даже в собственной квартире.

Смотрите видео инструкцию изготовления светильника
