Хочу с вами поделиться своим примером, как я сделал простую подсветку клавиатуры для своего любимого компьютера. Эта подсветка не светит в глаза и имеет электронную регулировку яркости свечения. Она может быть подключена как к блоку питания самого компьютера, так и к отбельному питающему адаптеру.
Изготовление подсветки для клавиатуры

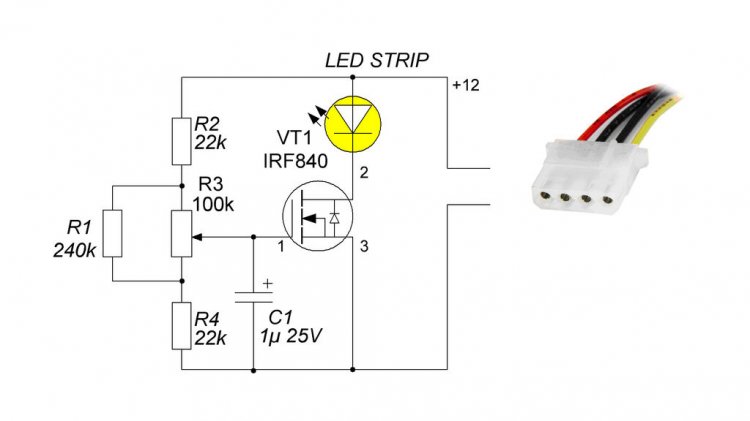

Схема регулировки яркости проста и не содержит дефицитных деталей.
Это обычный аналоговый регулятор.
Что нам понадобиться

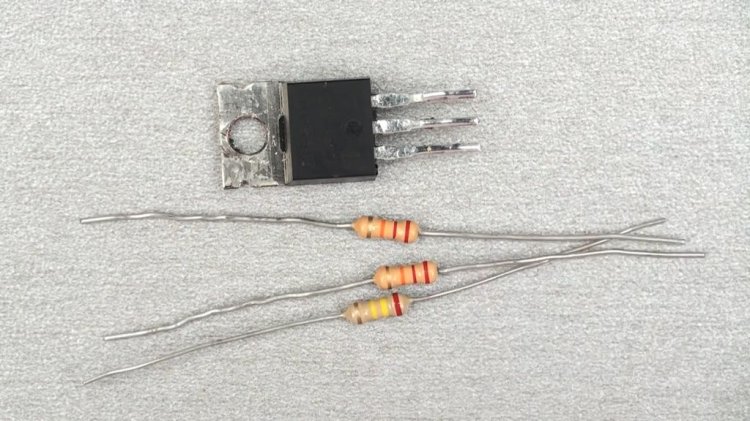

- IRF840 транзистор (можно взять биполярный).
- 22К резистор - 2 шт.
- Резистор 240К.
- Переменный резистор 100К.
- 1-10 мкФ конденсатор на 25 В.

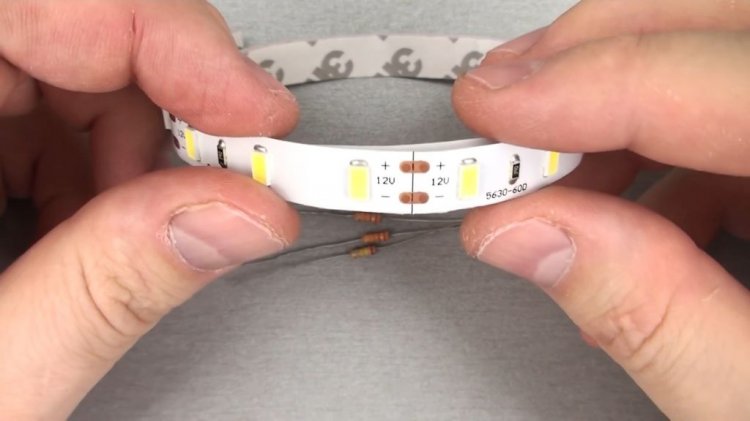

- Светодиодная лента белого свечения, примерно 35 см.
- Кусочек тонкого алюминиевого профиля.
- Стальная проволока.
- Провода.

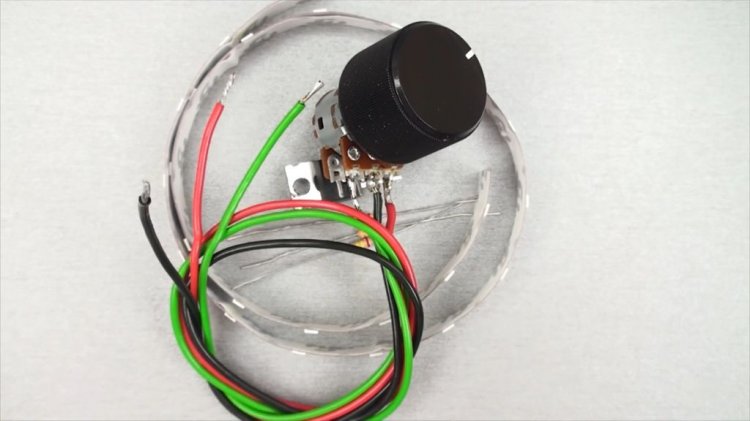

Собираем схему

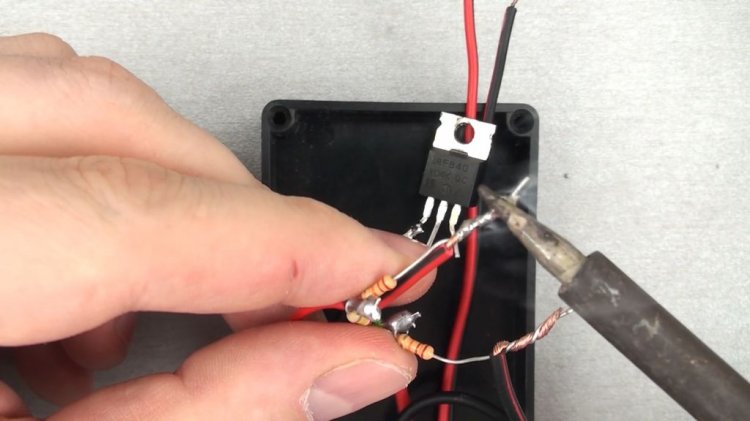

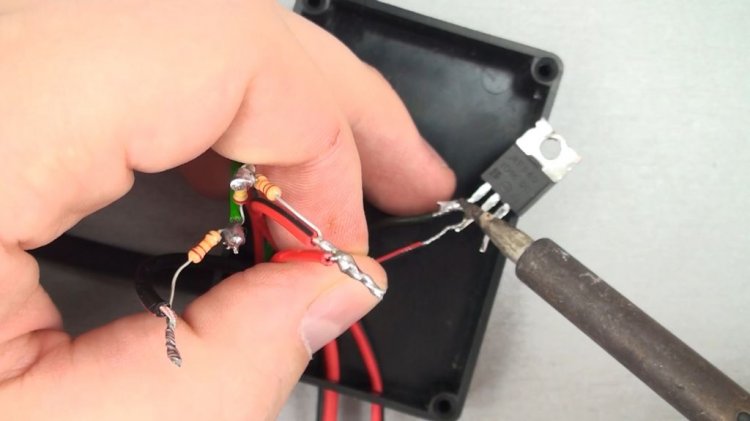

Все собранно без платы навесным монтажом. Если хотите - можете сделать все на плате.

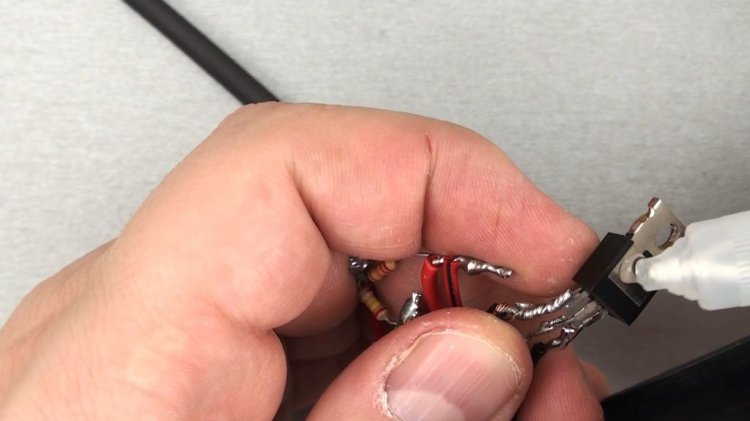

Далее приклеиваем транзистор к радиатору специальным теплопроводящим клеем или прикручиваем классически.

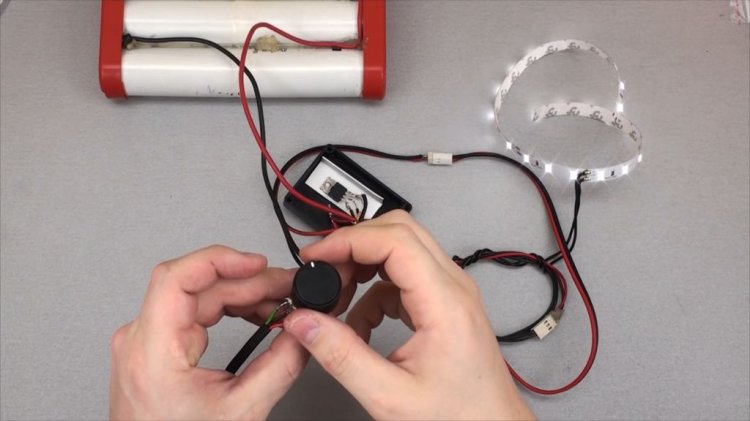

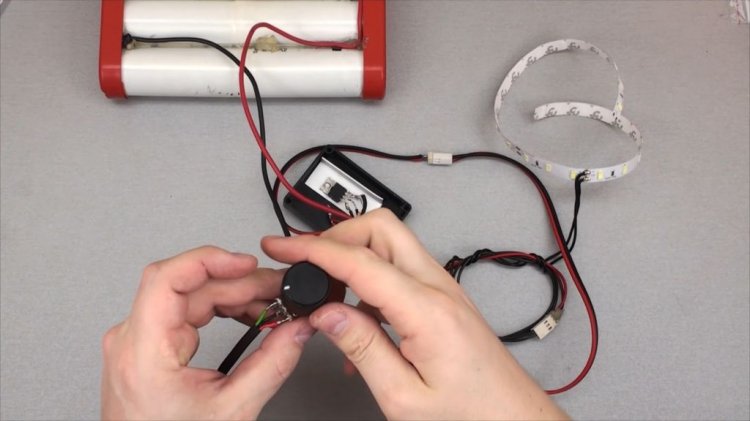

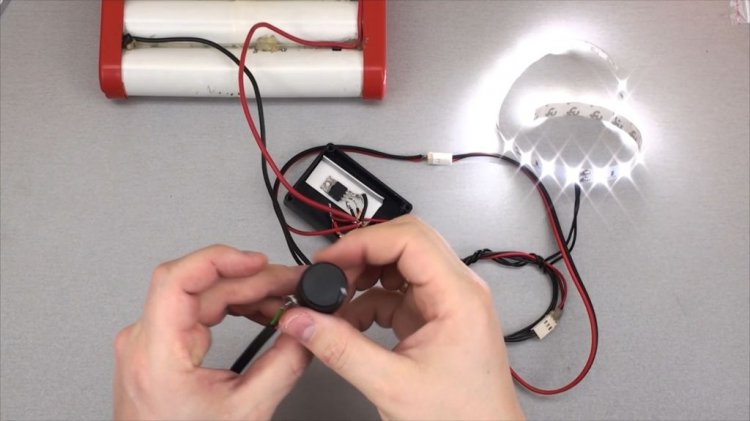

Проверяем собранную схему в работе. Если все плавно регулируется - это хорошо.

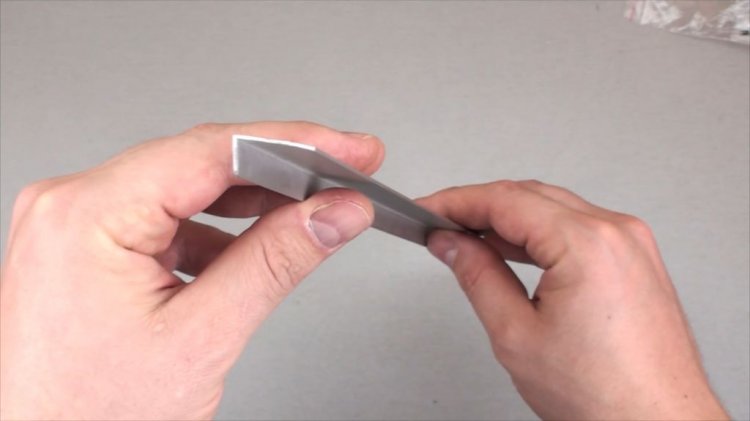

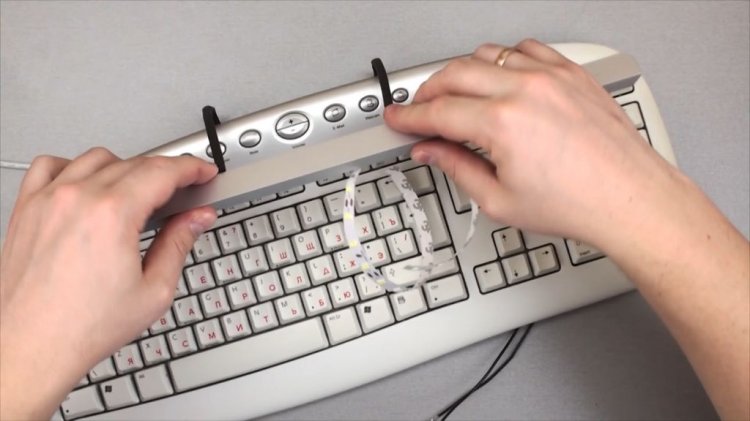

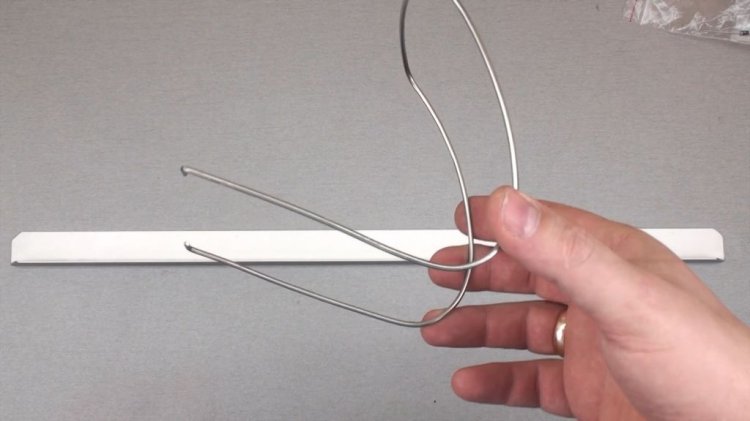

Установим алюминиевый профиль над клавиатурой, на стальной проволоке, и приклеим в любом удобном месте. Для солидности стальная проволока одета в черную термоусадку.

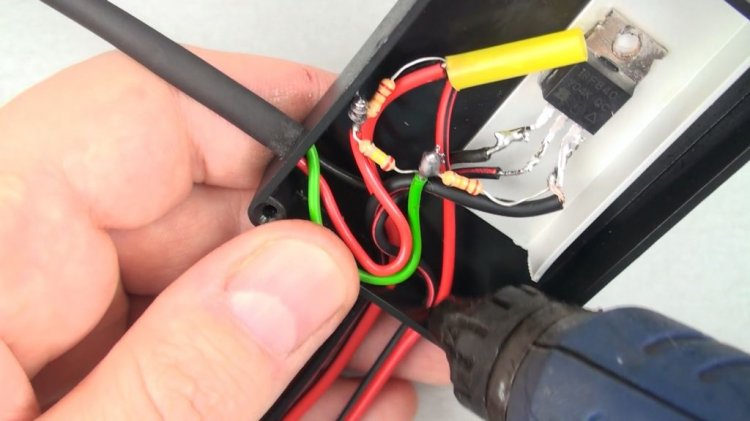

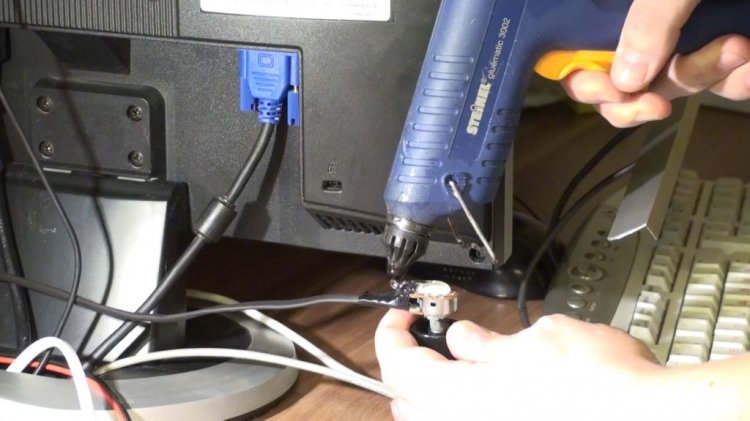

Горячим клеем приклеиваем регулятор в любое нужное вам место.

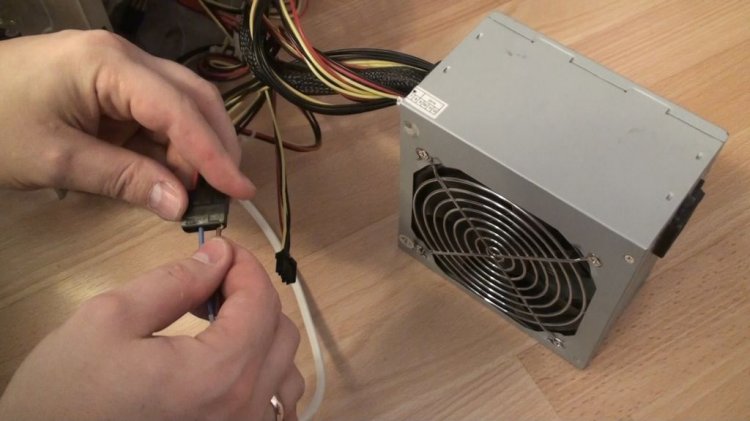

Подключение подсветки к системному блоку питания компьютера.
Результат работы подсветки для клавиатуры
Без подсветки:

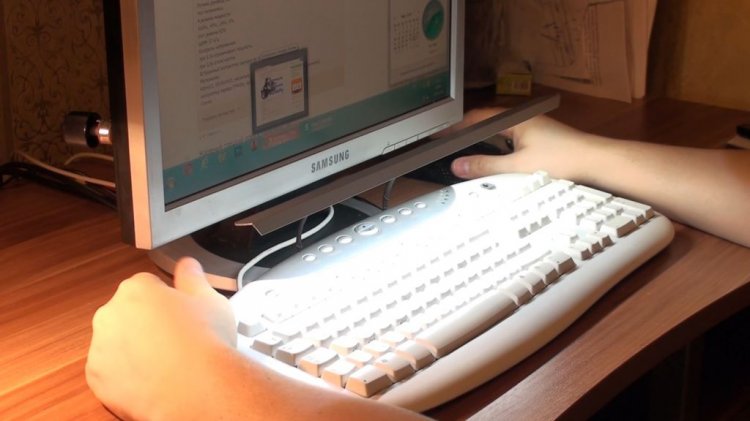

С подсветкой:
Теперь глаза меньше напрягаются и в темноте стало работать гораздо комфортнее.
Подробную сборку и демонстрацию работы можно увидеть на видео.
Смотрите видео
Спасибо за внимание!!!
