Сейчас на рынке полно зарядных устройств. Автоматы и нет, с измерением емкости и без него. Большинство зарядных устройств универсальны и могут заряжать элементы любой химии. Литий-ион и литий-полимер все чаще применяют в разных устройствах.
Не так давно я переделывал аккумулятор шуруповерта на литий-ионные элементы формата 18650. Заряжаю его умным зарядным устройством Turnigy. Но данное зарядное есть не у каждого.

Понадобится для сборки


Принял решение, собрать простое зарядное устройство с балансиром для литий-иона. Зарядное устройство имеет 3 одинаковых независимых канала. Им можно заряжать от одного элемента до трех. Если нужно, можно добавлять любое количество каналов. У меня же их три, то есть 3S или 11.1 вольт.

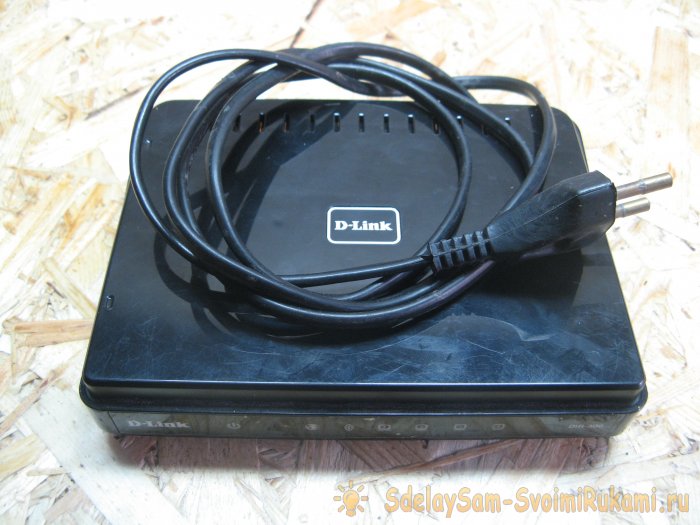

Корпусом для балансирующего зарядного устройства является корпус от сгоревшего роутера D-link. Если есть возможность, берите корпус побольше, очень тесно получается в нем работать.
Балансировочное зарядное устройство для Li-ion

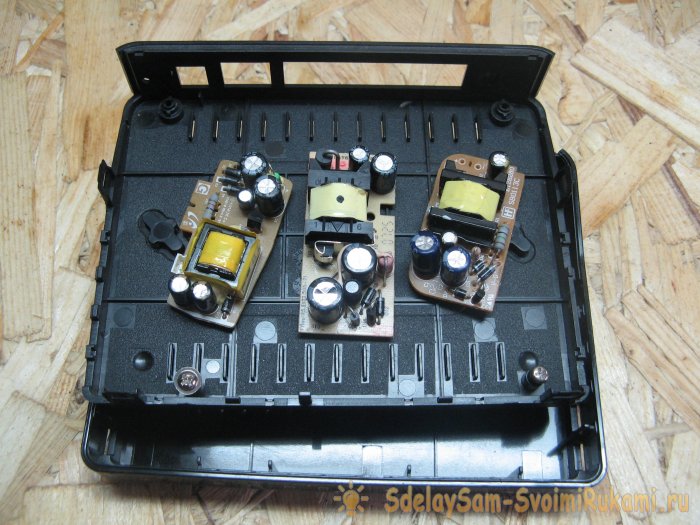

Одним из главным компонентном, являются блоки питания каждого канала. Их роль выполняю платы зарядных устройств планшетов, с выходом 5 Вольт и током от 1 Ампера (или можно купить на Али Экспресс - импульсный блок питания 5 В 1 А).
Балансировочное зарядное устройство для Li-ion

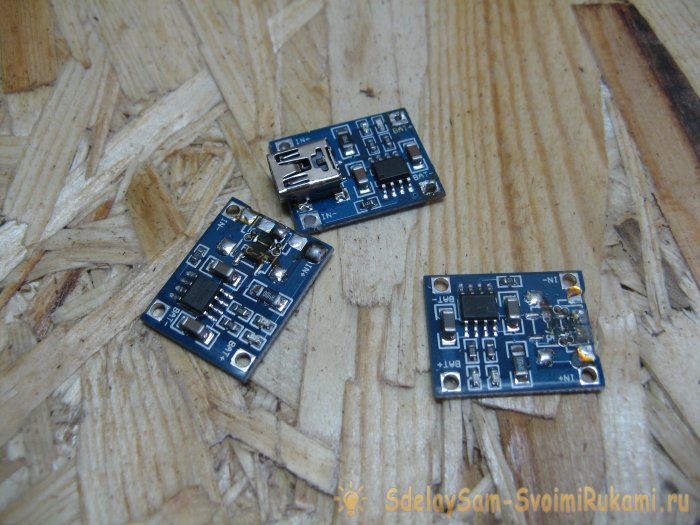

Контроллерами заряда служат платы из Китая - контроллер заряда для аккумулятора 18650. На каждый канал, свой контроллер. У меня платы без защиты, но она в данном случае не нужна. Можно применять платы контроллеров вместе с разъемами, у меня на двух они отсутствуют, сняты для других проектов. Цена на данные модули копеечная. Если занимаетесь доработкой устройств на литий-ионе и литий-полимере, то данные контроллеры незаменимы.
Балансировочное зарядное устройство для Li-ion

Изготовление балансировочного зарядного устройства

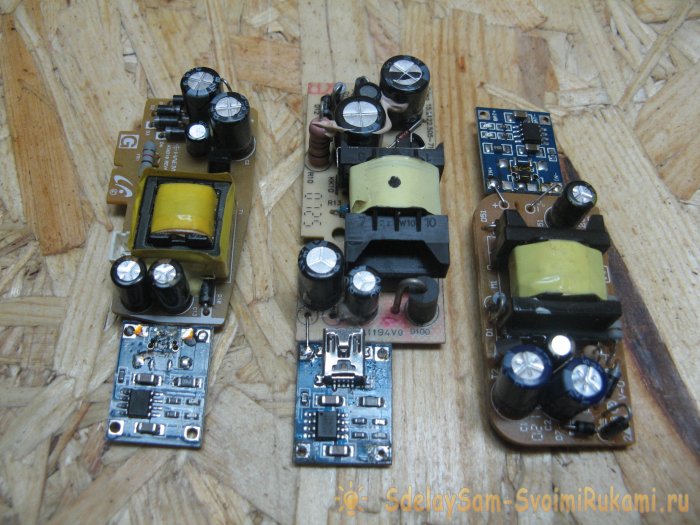

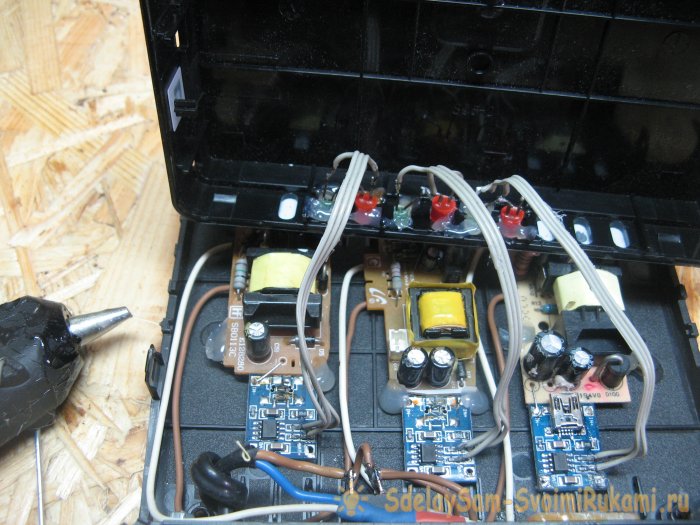

Платы контроллеров заряда нужно припаять к выходам плат зарядок. Можно и отдельно. Я припаял на толстые жилы от силового кабеля, так конструкция более жесткая.
Балансировочное зарядное устройство для Li-ion

На платах контроллеров заряда имеются светодиоды, которые индицируют заряд и окончание заряда. Их нужно выпаять. Вместо них будут обычные светодиоды, разного цвета. Они будут прикреплены к окошкам, где раньше моргали светодиоды роутера.
Балансировочное зарядное устройство для Li-ion

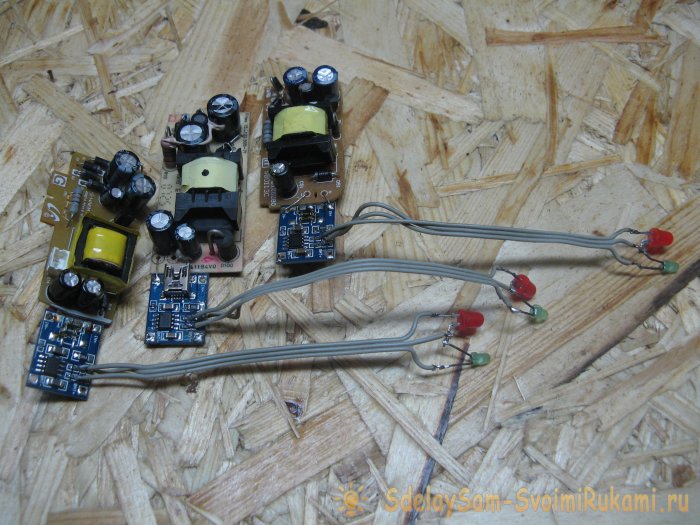

К светодиодам припаял провода от старого шлейфа жесткого диска компьютера. Если есть светодиоды с общим анодом(плюсом), то лучше применить их. У меня таких не оказалось, применил что есть.
Балансировочное зарядное устройство для Li-ion

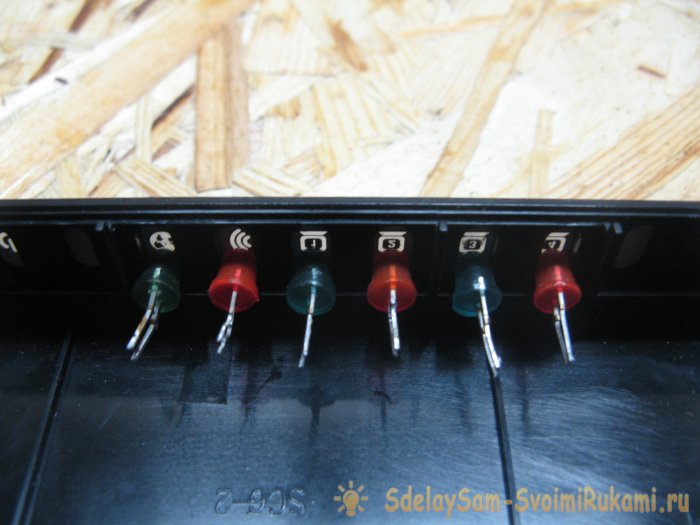

На место старых светодиодов, припаиваем шлейфы со светодиодами. На фото у меня зеленый светодиод на 3 мм. Пришлось заменить, оказались паленые, не проверил перед распайкой.
Балансировочное зарядное устройство для Li-ion

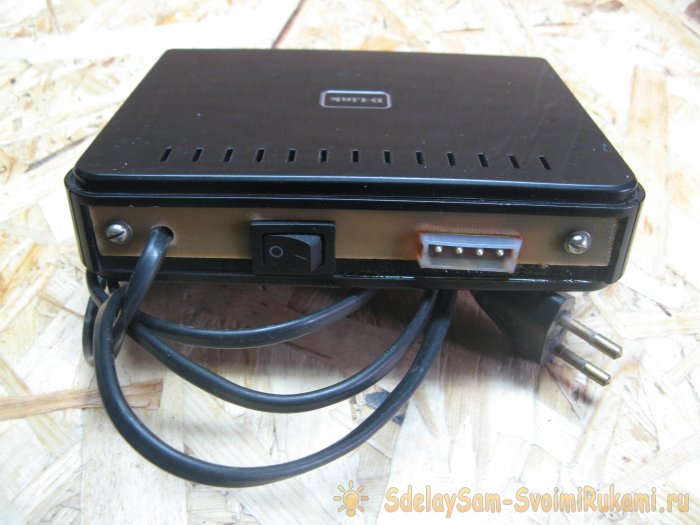

Для задней панели нужно вырезать накладку. В ней проделываем пропилы под выключатель питания и выходной разъем на 4 пина. Разъем снял со старого жесткого диска. Можно применить любой, на нужное количество пинов, с током 1-2 Ампера.
Выключатель снял со старого блока питания компьютера. Накладку прикручиваем на два винта, для жесткости.
Балансировочное зарядное устройство для Li-ion

Выходной разъем приклеиваем на эпоксидный клей или соду с супер клеем. Я для быстроты приклеил и одним и другим.

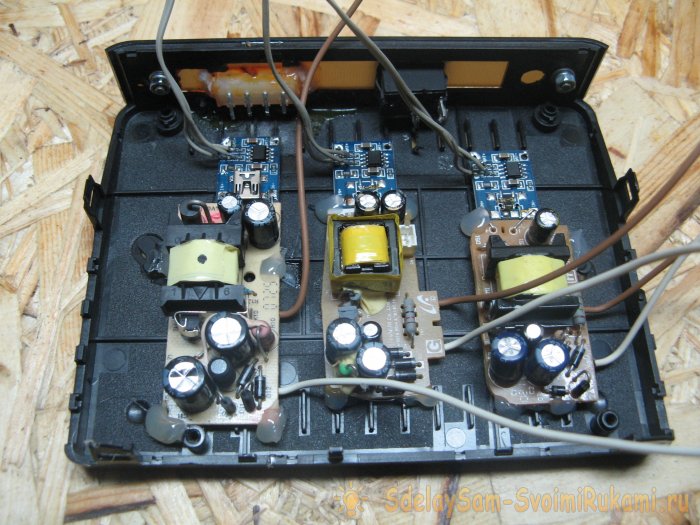

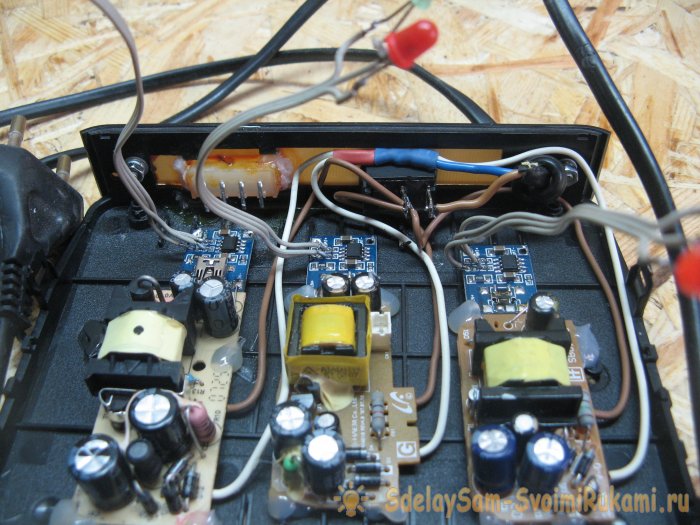

Плата зарядок с контроллерами, приклеил на термо клей. Но перед фиксацией припаял сетевые проводочки.
Балансировочное зарядное устройство для Li-ion

Один из сетевых проводочков, припаиваем к выключателю. Второй, непосредственно к второму проводу сетевого шнура.
Балансировочное зарядное устройство для Li-ion

Теперь приклеиваем светодиоды. Я клеил термо клеем, можно и содой с супер клеем.
Балансировочное зарядное устройство для Li-ion

Распаиваем выходные перемычки.
Плюс первого контроллера на первую ножку выходного разъема. Минус его на вторую ножку и соединяем с плюсом второго контроллера. И так далее.
Балансировочное зарядное устройство для Li-ion

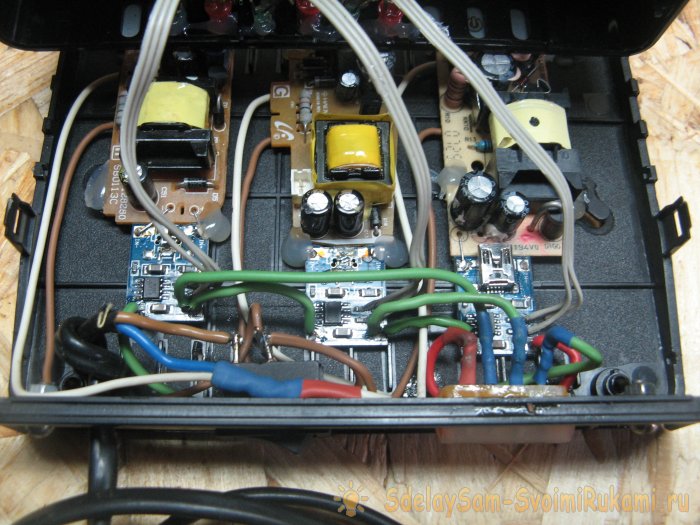

Корпус скручиваем и откладываем в сторону.
Балансировочное зарядное устройство для Li-ion

Сделаем провод под данной зарядное устройство.

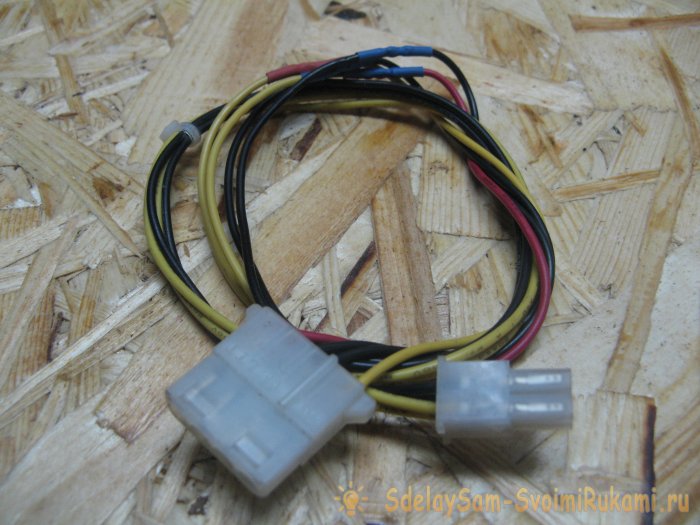

Применил два отрезка проводов от компьютерного блока питания. Спаял в порядке с первого контакта одного разъема к контакту второго.
Балансировочное зарядное устройство для Li-ion

Подключаем зарядное устройство к аккумулятору шуруповерта (Переделка аккумулятора шуруповерта на литий). Красный светодиод индицирует о идущем процессе заряда. По окончанию заряда, загорается зеленый светодиод. Соответственно загораются значки на корпусе: Wi-Fi, второй и четвертый компьютеры.
Балансировочное зарядное устройство для Liion

Вот такое зарядное устройство у нас получилось. Затраты минимальны, а польза большая.
Данным устройством можно заряжать сборки на литий-полимерах, те которые применяют моделисты в своем транспорте. Главное сделать правильный провод зарядки.
Балансировочное зарядное устройство для Liion

Смотрите видео
