Мне потребуются
- очки 3D с линзами;
- автомобильный монитор неплохого качества с маленькой диагональю (стоил он около 13 долларов);
- 4 аккумулятора от видеокамеры, типа Samsung;
- две видеокамеры, одна из которых имеет очень хорошую чувствительность для работы ночью;
- две светодиодные подсветки.
Вот монитор.

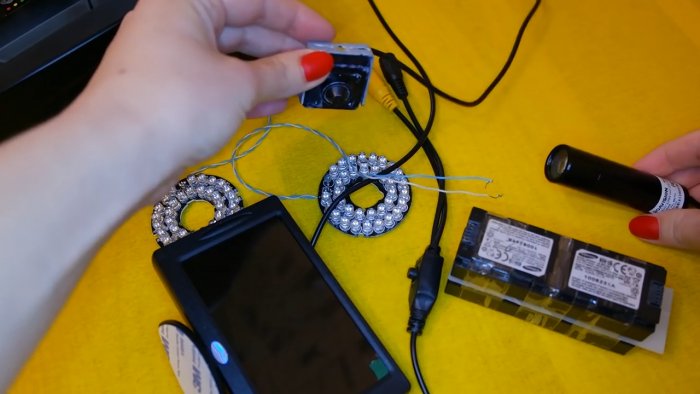

Две камеры, одна для ближнего обзора, а вторая для дальнего.

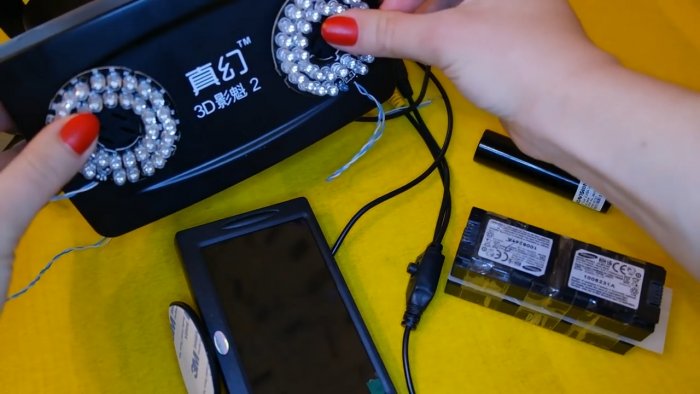

Инфракрасная подсветка, которая будет мной переделана вот так на очки:

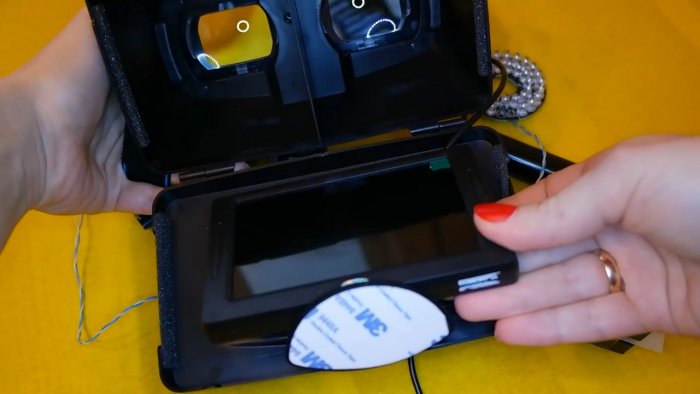

Монитор будет вмонтирован в очки примерно вот так:
Изготовление прибора ночного видения ПНВ

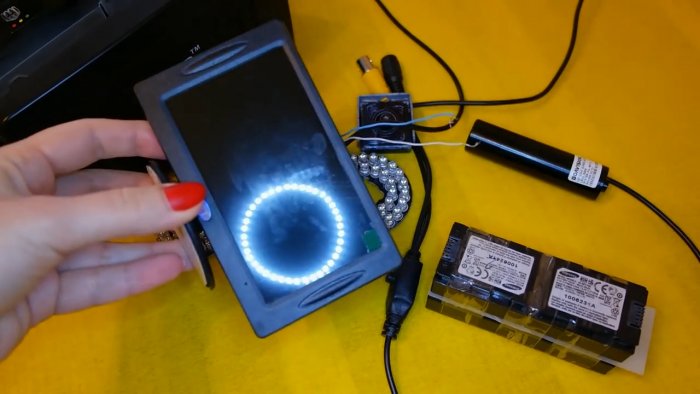

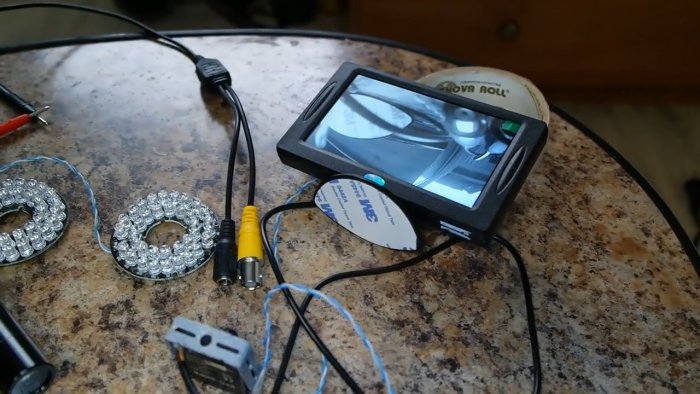

Предварительно проверяю, как работает оборудование. К монитору подключаю маленькую видеокамеру, подаю 12 В – все нормально. Монитор показывает изображение передаваемое камерой

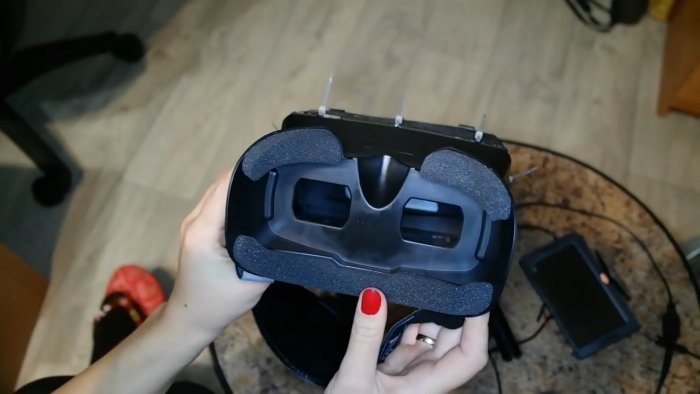

Монитор, с которого снята ножка подставки, устанавливаю в 3D очки. Перегородку, лишнюю начинку и линзы убираю. На 3D принтере распечатала удлинитель для корпуса очков, чтобы глазам было комфортно смотреть на монитор. Поверхность удлинителя получилась не совсем ровной из-за скорости печати принтера, однако это особого значения не имеет.

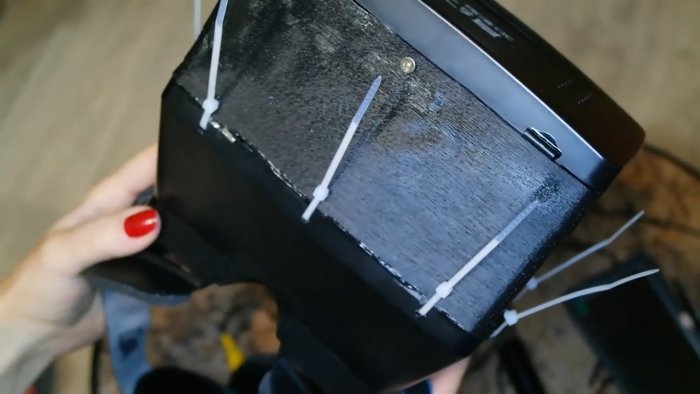

В корпусе очков прожгла дырки и закрепила всю конструкцию пластиковыми стяжками. Для надежности зафиксировала клеем «Секунда».

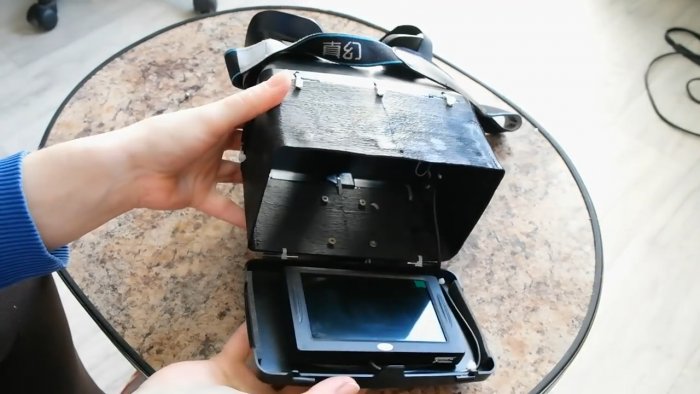

Имевшиеся на корпусе очков крепления аккуратно срезала и перенесла на крышку, чтобы та могла открываться и не проваливаться вниз. Шарниры на крышке я тоже закрепила стяжками. Также вкрутила маленький винтик для придания дополнительной прочности конструкции и возможности, открутив его, попасть внутрь устройства для ремонта или замены деталей.

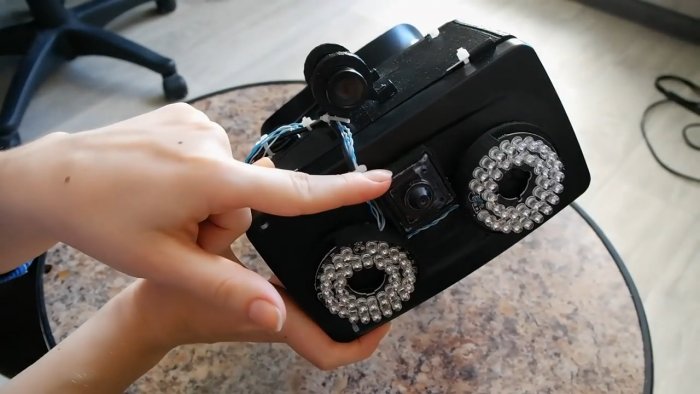

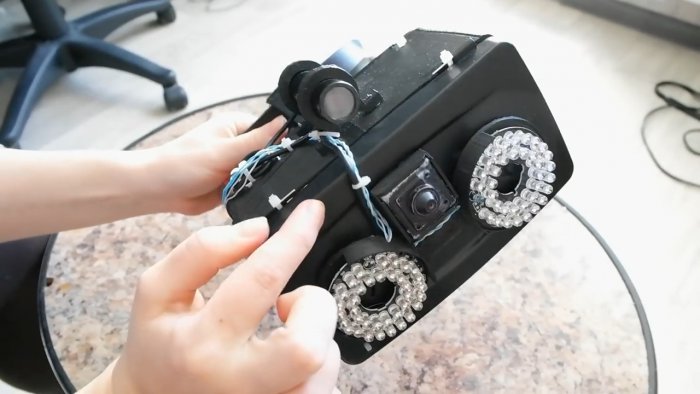

На лицевой стороне прибора закрепляю маленькую видеокамеру между двумя светодиодными подсветками. Камеру побольше фиксирую сверху с помощью распечатанных на 3D принтере креплений, в которые закручиваю маленькие шурупы. Все держится надежно.
Для светодиодной подсветки также распечатала на 3D принтере крепления такой формы, чтобы боковые перегородки прикрывали камеру и не позволяли ее слепить светодиодам.
Фронтальная камера и светодиодная подсветка посажены на клей. Провода от светодиодов закреплены стяжками и проведены в корпус через просверленное отверстие. На корпус установила кнопки управления (включения/выключения и переключения на дальнюю или ближнюю камеру), к ним подключила провода. На корпусе я еще разместила джойстик, который отвечает за настройки дальней камеры.

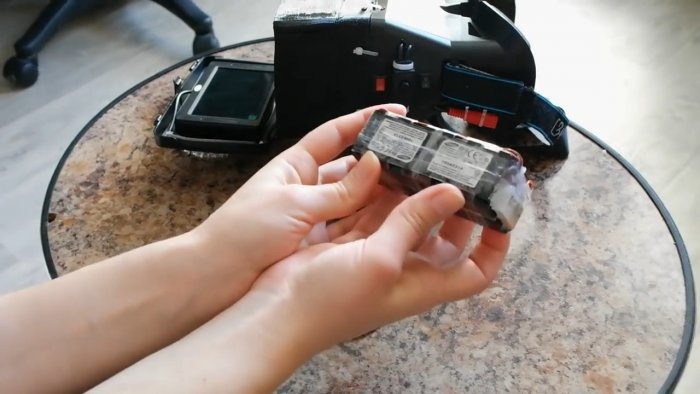

В качестве источника питания я использовала 4 аккумулятора от видеокамер Samsung каждый на 3,5 В.
Аккумуляторы зафиксированы скотчем в единый блок, провода от них сходятся в разъеме. На разъеме указано, где какой провод, а также плюс и минус. К прибору аккумулятор подключается с помощью самодельного штекера, в котором последовательно спаянные провода зафиксированы клеем и скотчем. Штекер подключается к разъему аккумулятора, вилка – к прибору ночного видения.
С подзарядкой аккумуляторов пока есть определенные проблемы. Сначала в течение часа заряжается первый аккумулятор в блоке, затем переставляется зарядное устройство и заряжается следующий. Над этой проблемой еще, надо думать.

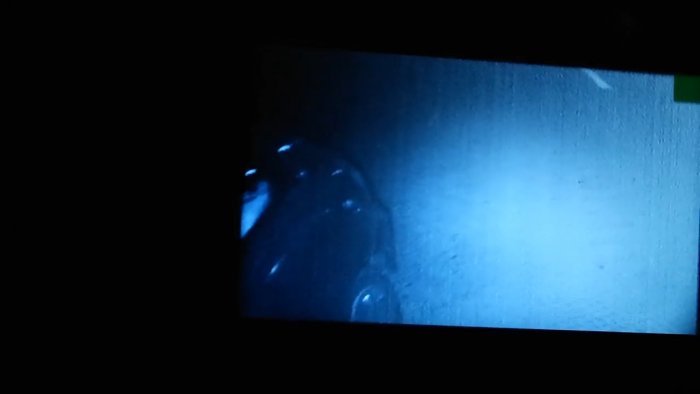

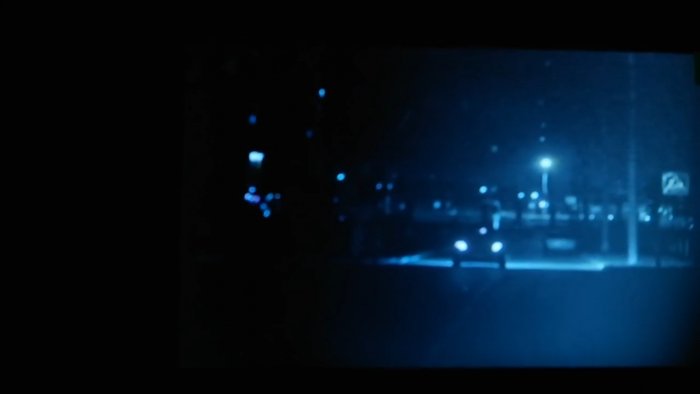

Первая камера ближнего действия:
Ночью протестировала прибор. Если ближняя камера изображение хорошего качества не дает, то дальняя отлично справляется со своей задачей. Хорошо видны дома, проезжающий транспорт, люди. И в лесу прекрасно можно будет рассмотреть и зайца, и волка, и нашу сову. Собственно, за совами я и собираюсь наблюдать.

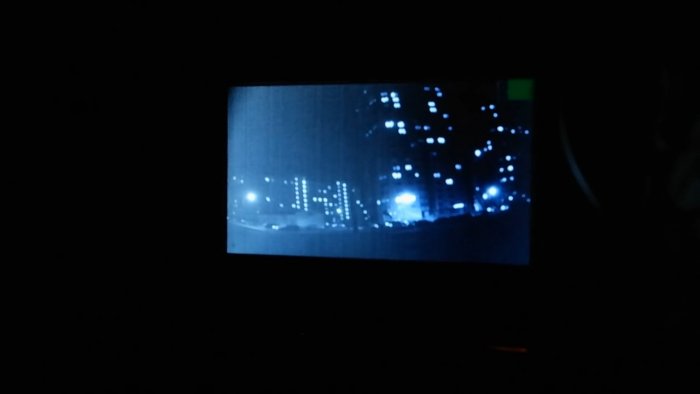

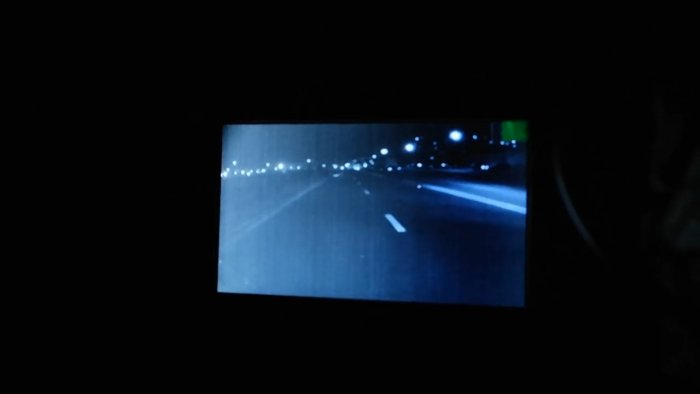

Камера дальнего видения:
Вот так! Результатом я осталась довольна.
