3G 4G антенна с радиусом действия более 30 км

Проживая далеко от вышек мобильных операторов бывают проблемы с покрытием. Имеющийся сигнал не позволяет даже звонить, не говоря о приеме 3G и 4G интернета. Подобные проблемы легко решаются, если собрать мощную антенну. Сделать это можно из дешевых материалов. Антенна способна улавливать сигнал даже за 30 км от вышки.

Материалы для антенны


Для сборки потребуется:
  • шпилька цельнорезьбовая М6 или М8 длиной 140 мм;
  • гайки под шпильку – 12 шт.;
  • тонкая жесть из любого металла;
  • коаксиальный кабель длиной до 12 м – 2 шт.;
  • разъем Pigtail с переходником – 2 шт.;
  • F разъем для ТВ кабеля – 4 шт.

Необходимая теория

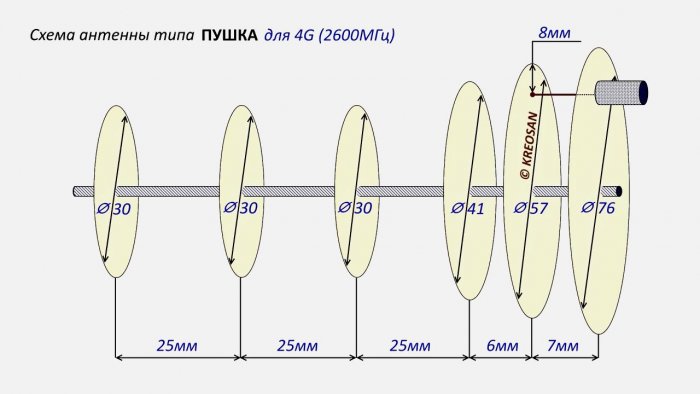

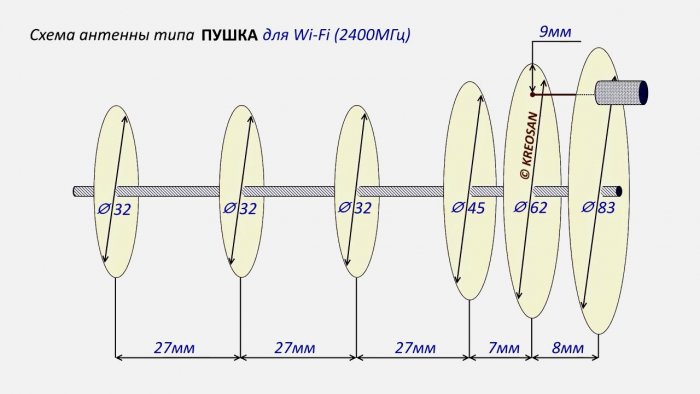

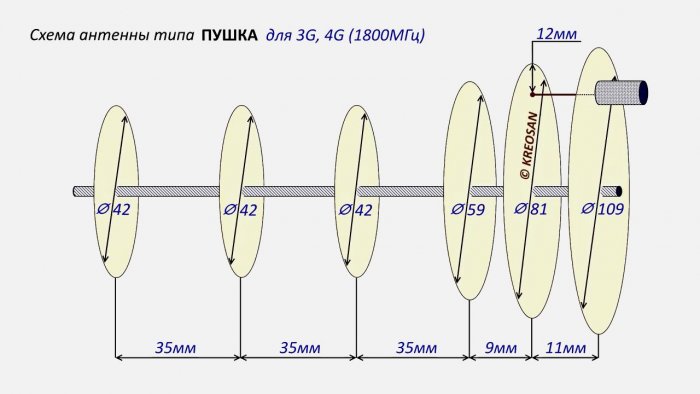

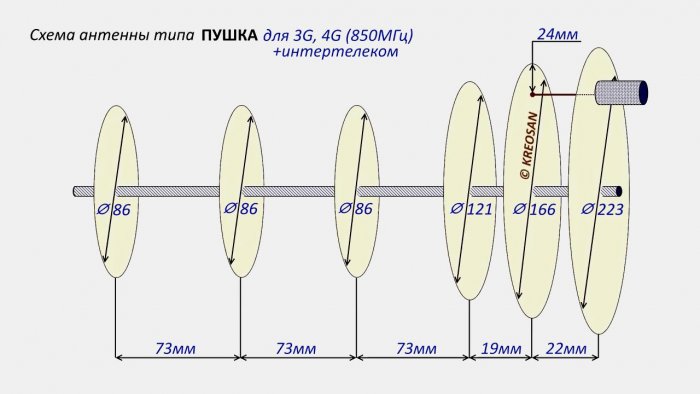

Параметры антенны отличаются для 3G или 4G интернета. Важен диапазон частоты, на котором работает нужный оператор. Чтобы собрать правильную антенну его нужно узнать. Для этого следует войти в настройки сети телефона и выполнить поиск операторов сети. В выдаваемом списке со множеством 2G позиций нужно искать только 3G и 4G. Зная какой оператор обеспечивает нужное покрытие в данной местности можно купить подходящую SIM-карту.
3G 4G антенна с радиусом действия более 30 км

3G 4G антенна с радиусом действия более 30 км

3G 4G антенна с радиусом действия более 30 км

3G 4G антенна с радиусом действия более 30 км

3G 4G антенна с радиусом действия более 30 км

3G 4G антенна с радиусом действия более 30 км

При сборке антенны важно соблюсти все размеры вплоть до миллиметра. Для каждого типа сети они разные. Обычно 4G сеть работает с частотой 2600 МГц, в 3G – 2100 МГц. Иногда 4G и 3G имеют частоту 1800 или 850 МГц. Если при поиске сети не удалось найти оператора для 3G и никакой информации о его частоте нет, тогда лучше делать антенну под параметры 2100 МГц, так выше вероятность уловить сигнал.

Процесс сборки антенны

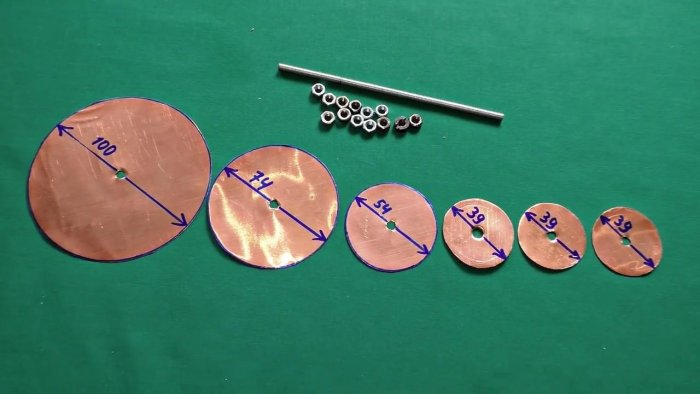

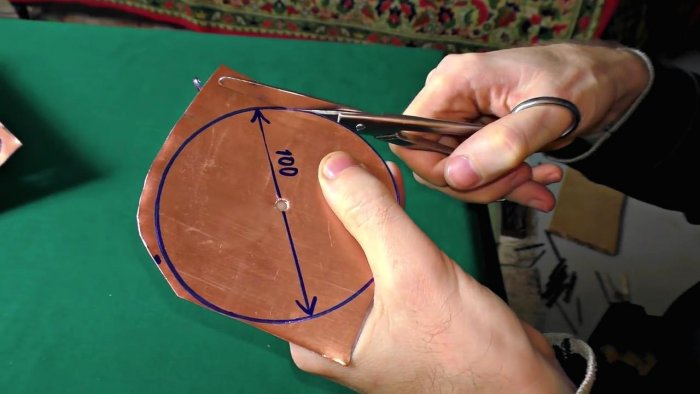

Я буду собирать антенну 3G 2100 МГц. Процесс изготовления устройств разных параметров аналогичный, но отличается по диаметру сегментов и расстоянию между ними. Сначала нужно из жести вырезать 6 дисков. Я применяю тонкую листовую медь, поскольку она легко разрезается с помощью канцелярских ножниц. Диаметры сегментов антенны согласно схеме должен составлять 100, 74, 54, 39, 39, и 39 мм.
3G 4G антенна с радиусом действия более 30 км

3G 4G антенна с радиусом действия более 30 км

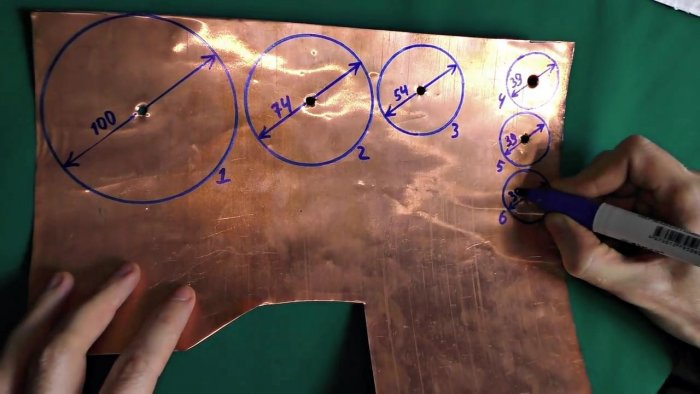

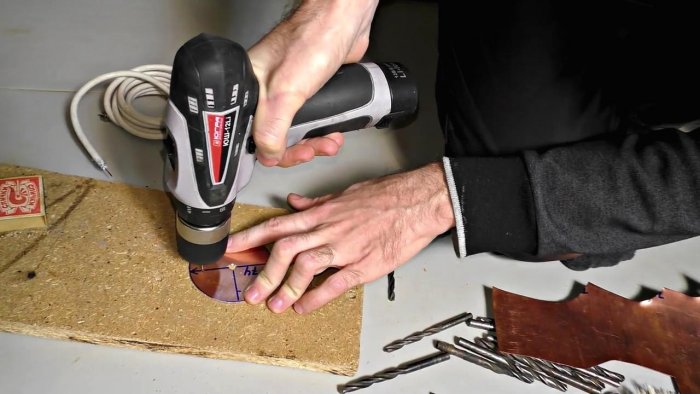

Поскольку важно соблюсти размеры до миллиметра, то лучше сначала просверлить отверстие под диаметр имеющейся шпильки, а уже после по нему циркулем построить плоскость для выреза диска.
3G 4G антенна с радиусом действия более 30 км

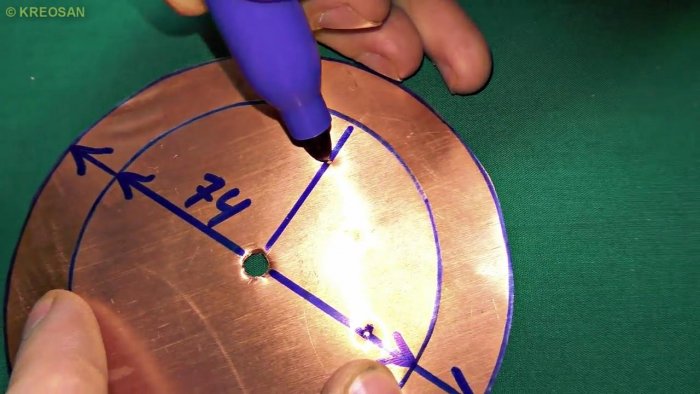

На диске с диаметром 74 мм нужно подготовить отверстие для пайки жилы провода. Оно сверлится на расстоянии 11 мм от края. Данная антенна при работе с 3G диапазоном требует присоединение 2 коаксиальных ТВ проводов. Длина каждого из них не должна превышать больше 12 м. Второе отверстия нужно просверлить тоже на расстояние 11 мм от края, но под углом 90 градусов относительно первого.
3G 4G антенна с радиусом действия более 30 км

Теперь приложив диск на 74 мм к большому сегменту на 100 мм нужно сделать разметку под большие отверстия для ввода коаксиального телевизионного кабеля вместе с оплеткой.
3G 4G антенна с радиусом действия более 30 км

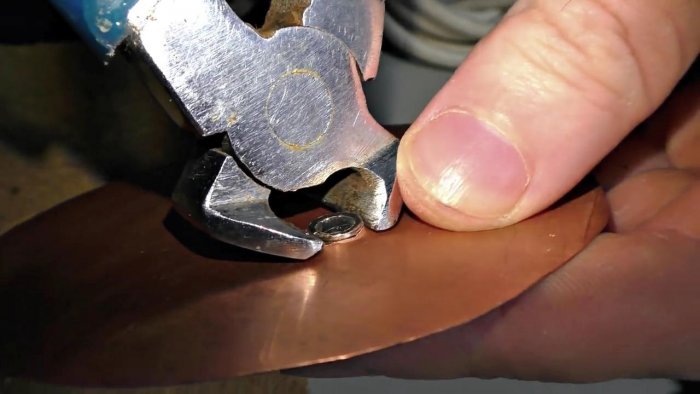

Из пары обыкновенных телевизионных F разъемов нужно отломать выступающую часть, как сделал я, и запрессовать их в имеющиеся отверстия на диске 100 мм. Для надежности разъемы лучше немного обжать.
3G 4G антенна с радиусом действия более 30 км

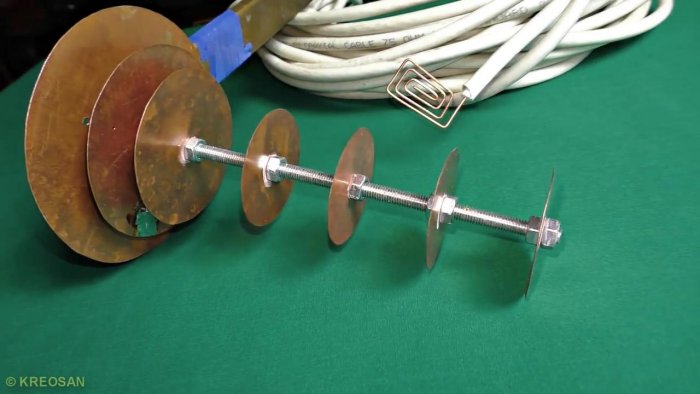

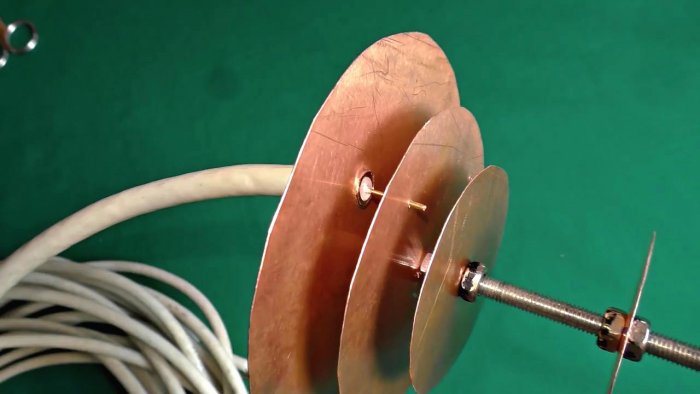

Теперь нужно зафиксировать диски на шпильку в указанной очередности и с соблюдением расстояния предложенного схемой. Дистанция между сегментами на 100 и 74 мм составляет 10 мм, в следующем переходе между дисками расстояние будет соответственно 9, 33, 33 и 33 мм. Каждый элемент фиксируется двумя гайками, по одной из каждой стороны.
3G 4G антенна с радиусом действия более 30 км

При сборке нужно еще раз перепроверить расстояние между дисками, поскольку отклонение приведет к уменьшению качества приема сигнала.
3G 4G антенна с радиусом действия более 30 км

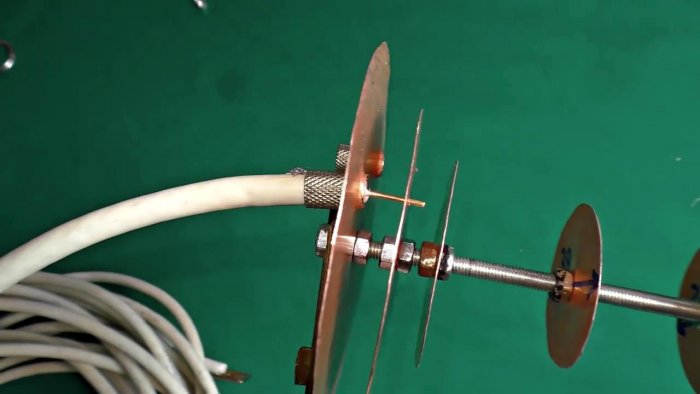

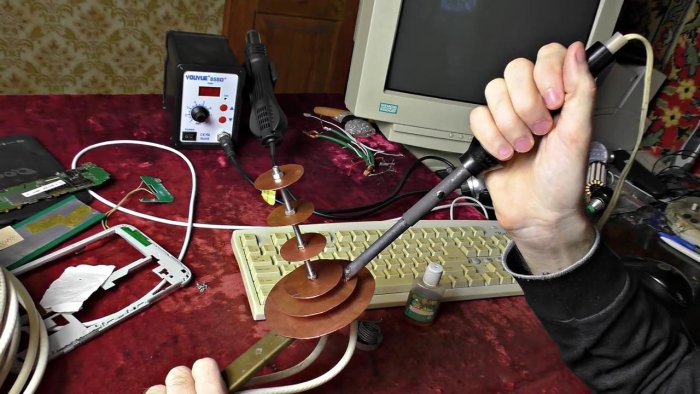

Далее нужно подсоединить коаксиальные кабеля к большому диску. Это нужно сделать так, чтобы центральная медная жила каждую провода входила в тонкое отверстие на соседнем сегменте с диаметром 74 мм. После установки проволоку нужно припаять, ни в коем случае не загибая.
3G 4G антенна с радиусом действия более 30 км

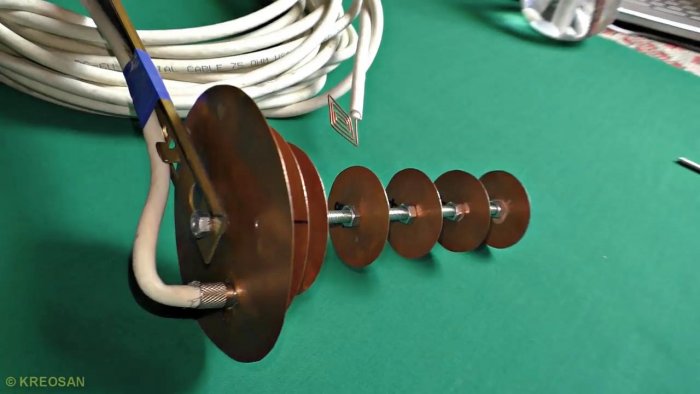

К выступающему хвостику шпильки на задней части антенны нужно прикрепить деревянную, пластиковую или металлическую планку, выполняющую роль держателя. Для надежности к ней можно подвязать коаксиальные кабеля, чтобы не создавать нагрузку на тонкий жестяной диск, к которому они припаяны.
3G 4G антенна с радиусом действия более 30 км

3G 4G антенна с радиусом действия более 30 км

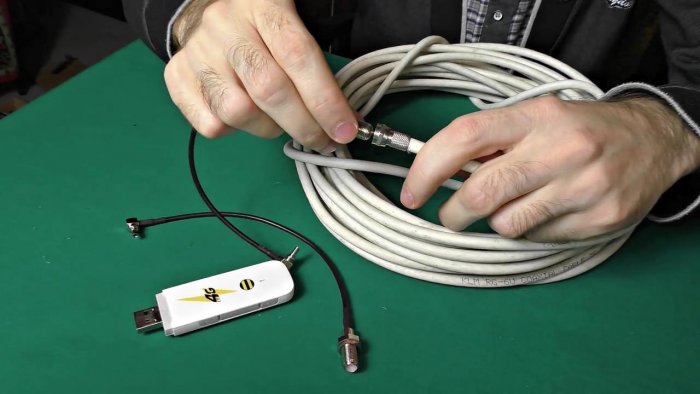

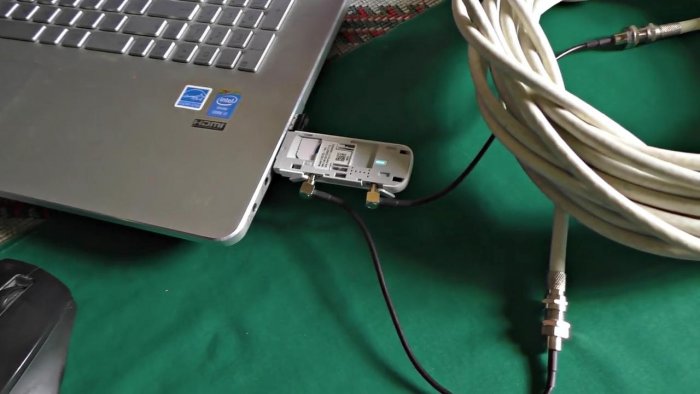

Теперь на свободные концы коаксиального кабеля нужно закрепить разъемы Pigtail с переходниками. Именно они и подключаются в 3G 4G модем. Все антенна готово, осталось ее установить.
3G 4G антенна с радиусом действия более 30 км

3G 4G антенна с радиусом действия более 30 км

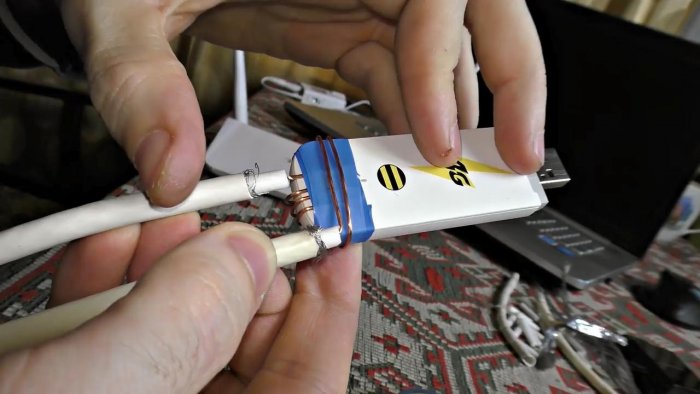

Если нет гнезда.
3G 4G антенна с радиусом действия более 30 км

Настройка


3G 4G антенна с радиусом действия более 30 км

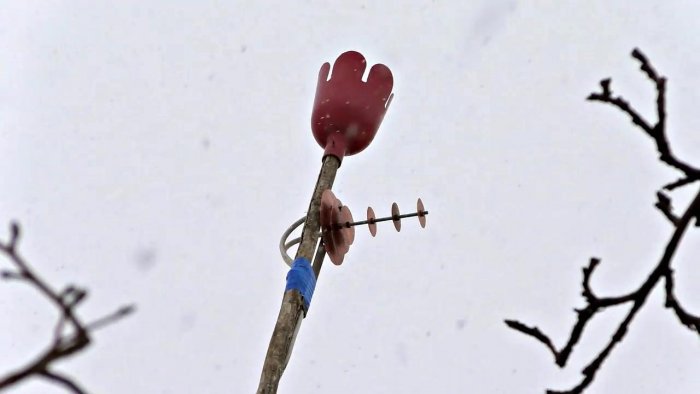

Для достижения максимального качества приема нужно вывести антенну за пределы помещения. Ее нужно поставить немного выше крыш ближайших построек, чтобы минимизировать возможные помехи и не допустить шумов. Нужно направить антенну прямо на ближайшую вышку, которая транслирует интернет сигнал. Чтобы узнать, где она располагается можно воспользоваться приложением Netmonitor. Такая простенькая антенна способна улавливать сигнал от вышек расположенных на расстоянии даже больше 30 км.

Смотрите видео


Подробные испытания и изготовления антенн смотрите в видео
