У вас в кладовке валяется пара старых телефонных аппарата? - Не нужно их выбрасывать - сделайте из них очень простое переговорное устройство - домофон. С помощью него можно установить проводную связь на сотни и даже тысячи метров. Все бесплатно и никакого роуминга.
В свое время с другом мы устанавливали такой домофон между квартирами, а провода проводили через окошки. Да и сейчас это не потеряло актуальности: можно установить постоянную связь с летним домиком в саду, с баней, с соседним домом и т.п. Так же это отличная игрушка для детей.

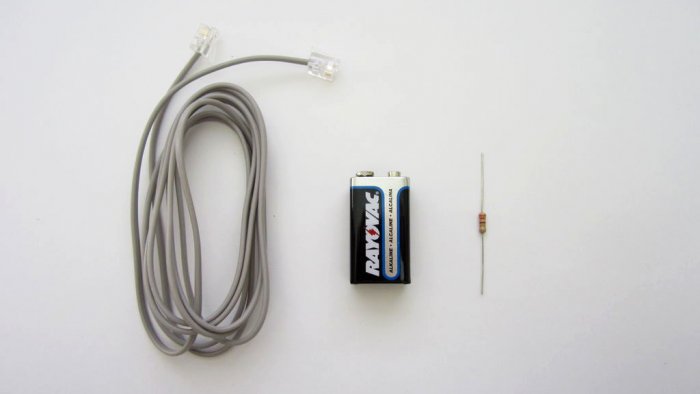

Понадобится
- Два телефонных аппарата - любые: кнопочные, дисковые, самые старые советские или самые новые иностранные.
- Провода для подключения телефонов между собой. Если аппарат подключается через гнездо - провода должны быть с коннекторами на конце.
- Батарея 9 В типа «крона».
- Резистор на 300 Ом (+/- 10% если нет именно такого).
- Изолента либо термоусадка.

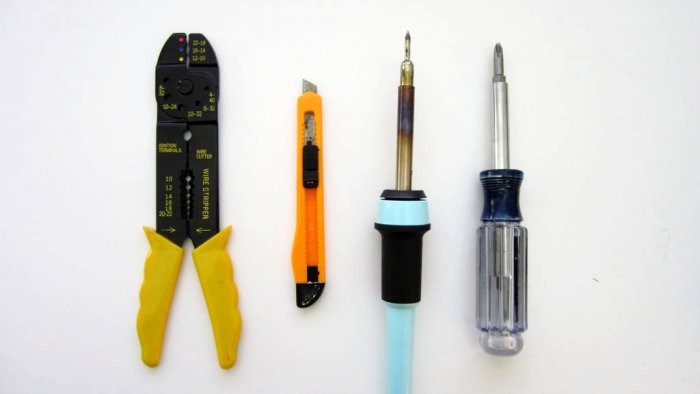

Инструмент:
Как подключить телефоны и сделать переговорное устройство - домофон
Все до банальности очень просто! Нужно просто последовательно соединить все элементы: телефонные аппараты, батарейку, резистор. Полярность не важна.
Для справки: Обычные режимы телефонной сети таковы, что в момент покоя в сети присутствует напряжение 60 В, в момент звонка - 180 В и в момент разговора примерно 9 В. Вот и мы с помощью батарейки создадим в цепи между аппаратами потенциал 9 В.

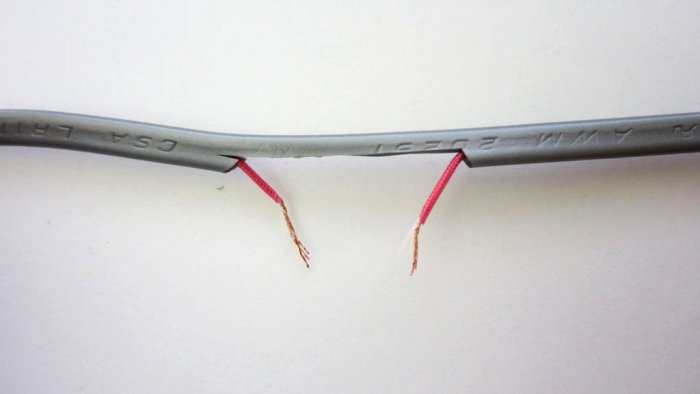

Возьмем провод соединяющий телефоны и разрежем один из двух и сделаем ответвление.
В разрыв последовательно включим резистор и батарейку. Все! Переговорное устройство готово.

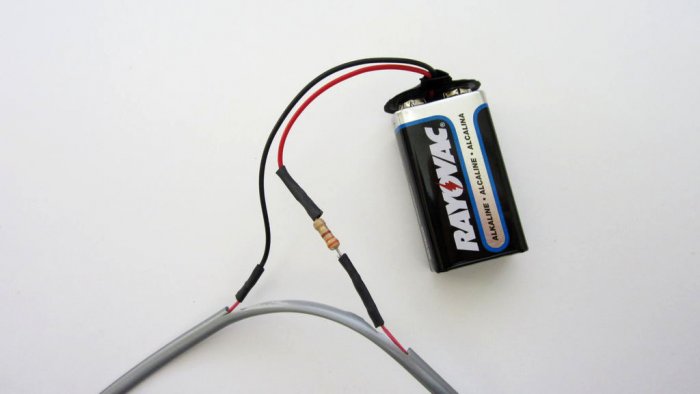

Проверяем. Если все хорошо, припаиваем все на постоянку и изолируем термоусадкой.

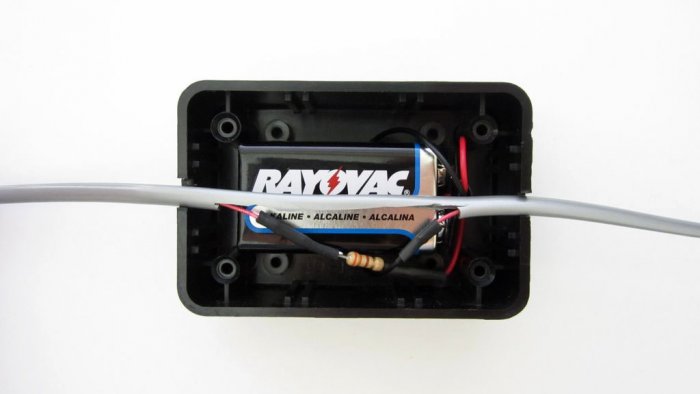

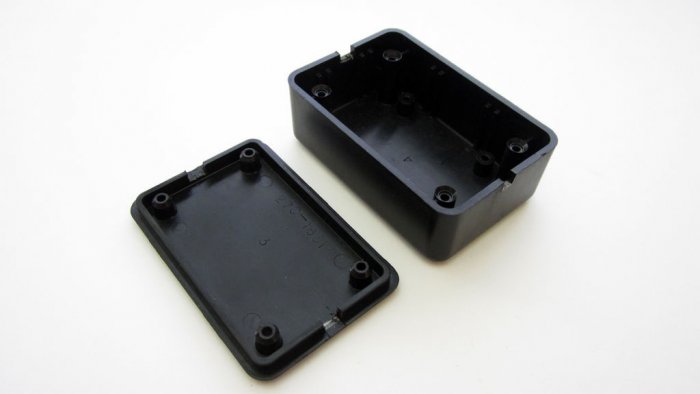

Далее желательно поместить все в корпус. Предварительно сделав в нем прорези под провода.

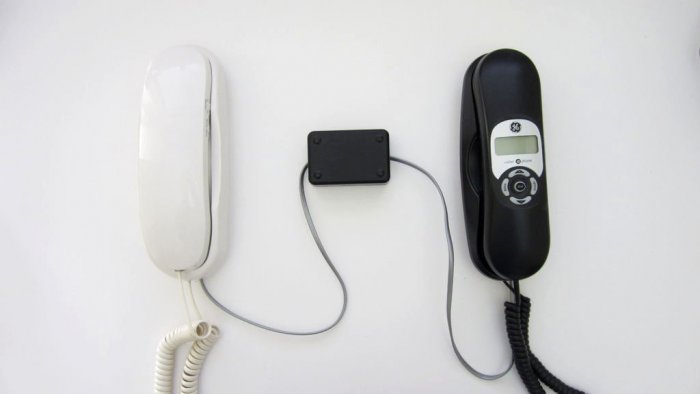

В итоге домофон имеет вид:

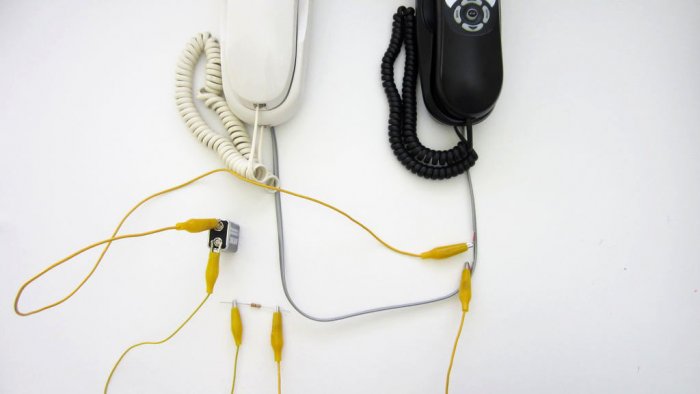

Проверяем работу:
Слышимость отличная: четкая, без скачков и «проваливаний», в общем идеальная.
Теперь можно нарастить провод на любое расстояние. Отключать батарейку необязательно - если обе трубки лежат - ток потребления практически равен нулю.

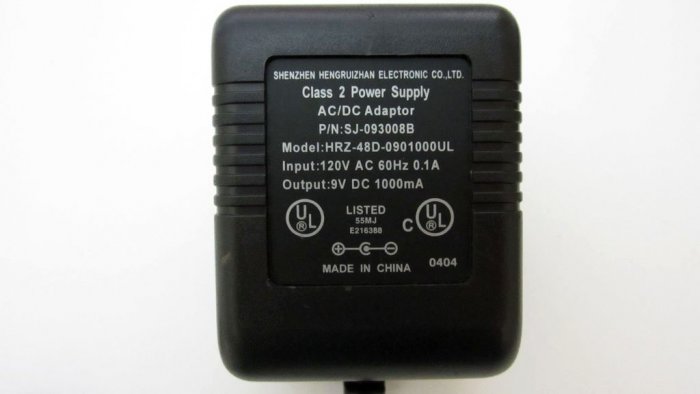

Но если у вас нет кроны - возьмите обычный 9 В адаптер.

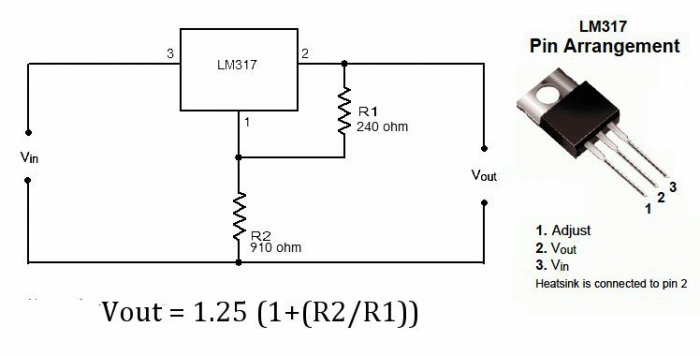

Или на 12-15 В, но в этом случае потребуется сделать понижающий преобразователь по схеме:

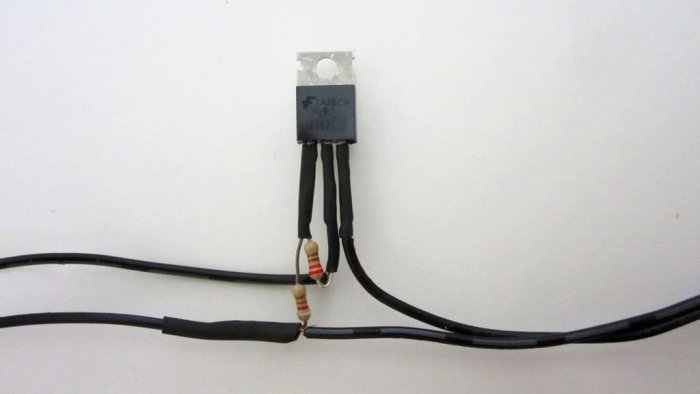

Собираем и изолируем термоусадкой.
Теперь, если вам необходимо совершить разговор с абонентом - включаете блок в сеть и разговариваете.
