Следующую неделю посвятил рачету сабвуфера. Скачал несколько программ для расчета корпусов сабвуферов (DLSBox2000, JBL-Speakershop, WinISD…) Больше всего мне понравилась прога DLSBox2000. С ее помощью и расчитал саб. И вот что получилось - эффективность данного оформления (ФИ) для моего динамика составляет 76%, объем - 37 лиров (внешними размерами 45х35х35см.), фазоинвертор 75х100мм. (диаметр/длинна).

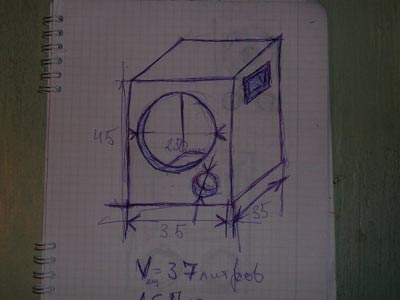

Потом нарисовал на бумаге эскиз, и начал его изготовление.

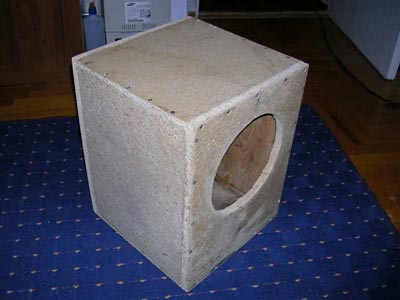

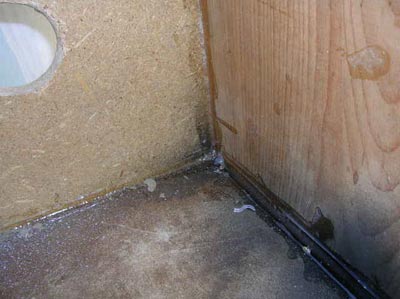

Все стенки скрутил шурупами длинной 50мм. Все соединения посажены на клей ПВА (совет – клей жалеть не надо, лишнее выдавится). Внутри для пущей надежности швы промазал силиконовым герметиком. В принципе это не обязательно, но уж лучше промазать и забыть, чем потом снова разбирать.

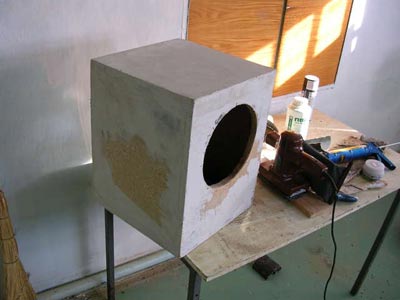

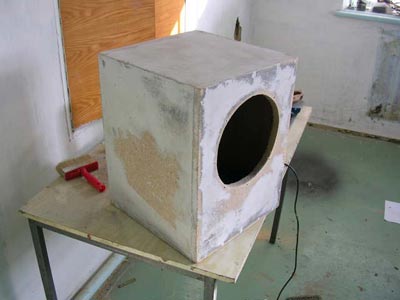

Далее приступил к шпаклевке. Шпаклевку использовал автомобильную, двухкомпонентную (Изготовить шпаклевку можно и самому, смешав мелкие опилки дерева и клей ПВА, как вариант). Когда шпаклевка высохла, я отшлифовал корпус практически до идеальной плоскости.

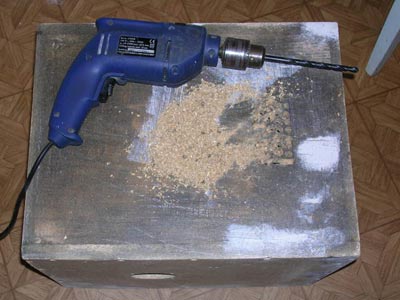

Затем вырезал отверстия под фазоинвертор, розетку, под ручки-карманы.

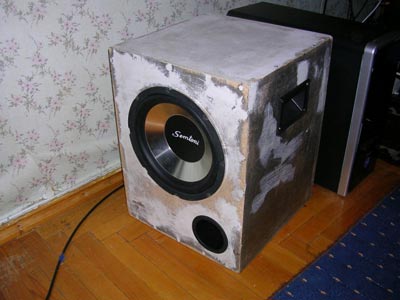

Собираем сабвуфер, для того, чтоб посмотреть, как звучит.

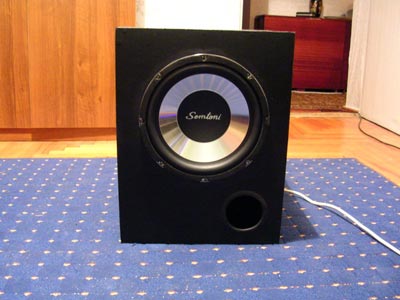

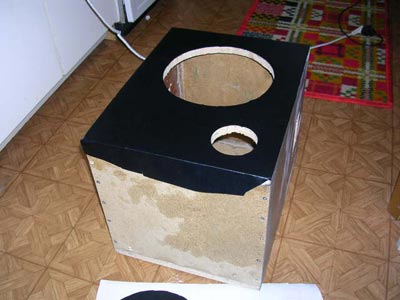

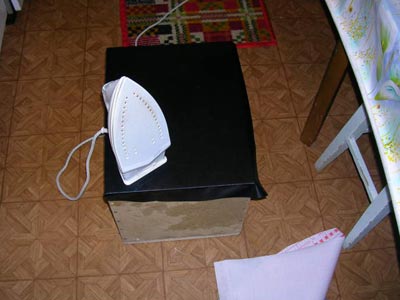

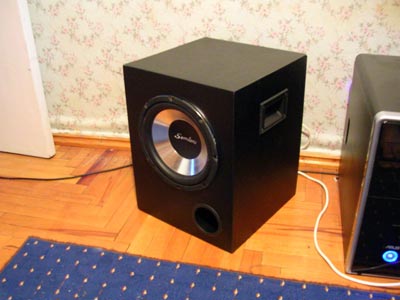

Все мои сомнения по поводу правильности расчета объема ящика в миг развеялись – самодельный сабвуфер играл мягкий ровный бас. Убедившись в том, что ничто нигде не свистит, я поснимал «фурнитуру» и приступил к оклейке корпуса самоклейкой бумагой с фактурой кожи. Собрал.

Затраты на изготовление сабвуфера:
НЧ-динамик Semtoni 10”(25 см) 350w(rms, max) – 1100 рублей.
ДСП 20мм. – бесплатно, найдено на чердаке
Клей ПВА – бесплатно, уже был в наличии
Саморезы 50мм. 100шт. – 26 рублей
Герметик силиконовый, прозрачный – 59 рублей
Пистолет для герметика – 40 рублей

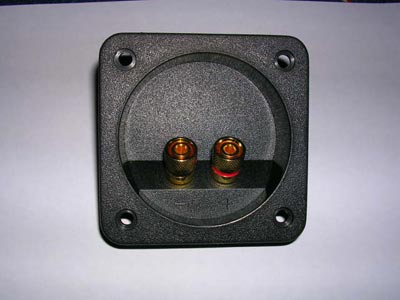

Розетка с клеммами – 65 рублей
Акустический провод 1м. – 60 рублей

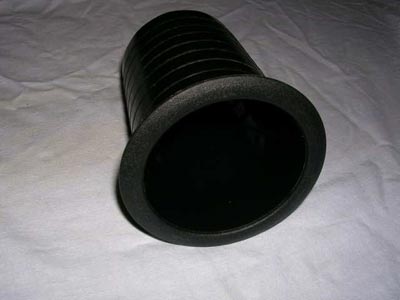

Фазоинвертор 75х100мм. – 40 рублей

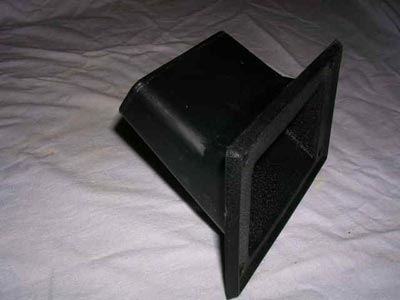

Ручки «Карманы» 2шт. - 100 рублей

Итого около 1800 руб.



Прокомментировать
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
3+три=
Комментарии (11)
  1. Gold-Silk
    #1 Gold-Silk Гости 1 апреля 2011 00:32
    2
    А как же усилитель?? ведь без усилителя он не будет работать!
  2. NOTFRONT
    #2 NOTFRONT Гости 1 апреля 2011 06:46
    2
    конечно не будет. А причем тут усилитель ? В статье рассказывается и показывается как сделать сабвуфер а не уселитель.
  3. Gold-Silk
    #3 Gold-Silk Гости 1 апреля 2011 14:09
    3
    Я хотел узнать какой усилитель сюда нужен!и сколько примерно стоить будет и к комьютеру его подключать через генератор 12 вольтовый?
  4. NOTFRONT
    #4 NOTFRONT Гости 1 апреля 2011 14:16
    1
    Отличный вопрос !!! Не знаю что ответить! biggrinbiggrinbiggrinsmilebiggrinsmile
  5. serdj95
    #5 serdj95 Гости 3 апреля 2011 15:28
    0
    Мне тоже интересно: какой усилок нужен?
  6. NOTFRONT
    #6 NOTFRONT Гости 3 апреля 2011 15:51
    0
    Если мощность динамика 350 W (это пиковая мощьность) следовательно номинальная мощность динамика где-то ватт 40-60 ватт. Динамическая головка по правилу должна быть мощнее усилителя раза 1,5-2. То есть усилок нам понадобится с мощностью 25-30 ватт, на сопротивление динамика.
  7. NЕОN
    #7 NЕОN Гости 17 июня 2012 19:15
    2
    где усилки продают?
  8. Veent
    #8 Veent Гости 2 июля 2012 17:09
    0
    NЕОN,
    В магазинах электроники. Проще самому сделать. Потому что чистые усилки (без колонок) Продаются в основном только для автомобилей. И к ним нужно подбирать мощный бп если ставить в квартире.
  9. LOKY
    #9 LOKY Гости 8 августа 2014 13:00
    3
    Внутреннюю часть коробки сабвуфера необходимо было покрыть синтепон или холофайбер или тинсулейт, иначе звук будет "кривым", а не будет ощущения мягкого баса.
  10. Дмитрий
    #10 Дмитрий Гости 20 января 2017 15:58
    0
    Не подскажите, есть ли программа для расчёта рупорного сабвуфера?
