Нам потребуется:
выключателя (у них должны быть 3 ножки, и у выключателя должно быть 3 положения) .
выключатель(типа ключа, по ЖЕЛАНИЮ) .
4 синих светодиода и 5 красных.
4 красных светодиода .
11 резисторов 750 Ом.
Провода .
Термоусадочная трубка или супер клей.
Паяльник и принадлежности .
Лицевая заглушка .
3 разветвителя для блока питания .


Характеристики светодиодов:
Напряжение = 1.5 В, Сила тока = 0.015 A.
Отсюда рассчитываем требуемое сопротивление для входящих 12 В:
Сопротивление = (Напряжение сети - Напряжение светодиода) / Сили тока светодиода, т.е.:
R = (12 В - 1.5 В) / 0.015 A = 700 Ом
или ближайшее значение, которое можно достичь, 750 Ом
Начнем пожалуй, берем лицевую заглушку ....

.... и Просверливаем в ней отверстия под выключатели и светодиоды.

И вкручиваем все это добро в заглушку.

Теперь переворачиваем все это добро на другую сторону, лучше затянуть заглушку в тисках, а то во время пайки она будет ползать по столу.

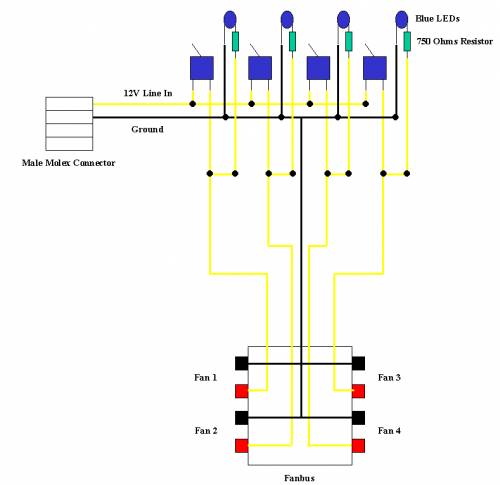

Спаиваем все вот примерно по такой схеме, или как Вам надо.

В итоге:

Проверяем работу - при выводе переключателя из нейтрального положения, должен загорается один светодиод.


Встраиваем в корпус. И управляем чем хотели :-))

Второй вариант: Можно обойтись одним рядом светодиодов и выключателями без нейтрального положения:

Вот такая схема:
Работа:

Всё !
