Главная » Полезное и интересное » Подсветка колес - светодиодный неон

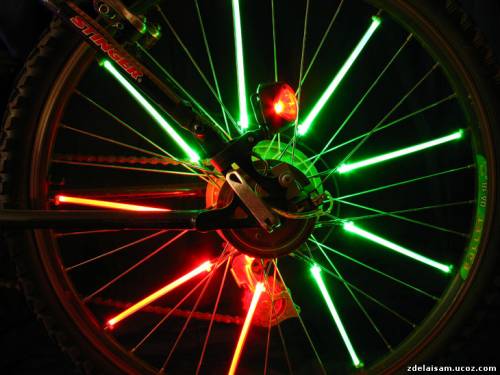

Вот такую вот обалденную светодиодную подсветочку для своего велобайка может изготовит каждый своими руками. Хитрости нет, а результат превосходит все ожидания.

 Я вообще-то давно мечтал о такой подсветке, а покупные девайсы были мне не по карману, да в принципе и не только мне - дорого и глупо!
Но как-то раз в мои руки попала соломка от коктейля и я сразу же засунул в неё 5 мм светодиод. Светодиод сидел как влитой! Далее мой мозг выдумал способ крепления на колеса и способ передачи электричества!


Необходимые вещи

1. светодиоды повышенной яркости (цвет по вкусу), диаметром 5мм. - количество на ваше усмотрение, я взял 18 штук по 9 на колесо.
2. резисторы по количеству светодиодов.
3. термоусадку - 1 метр
4. провод монтажный - 1 метр
5. фольгированный стеклотекстолит ~ 120х120мм - 2 шт.
6. хомутики (стяжки) 100 мм - 1 уп.
7. 4 батареи (АА)

В магазине автозапчастей:
8. щётки генератора для ВАЗ 2101- 2 шт.

В продовольственном:

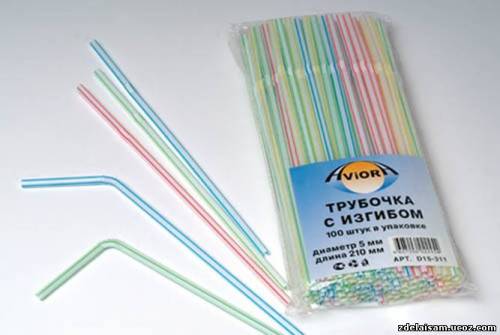

9. трубки для коктейля по количеству светодиодов


Приступаем к сборке

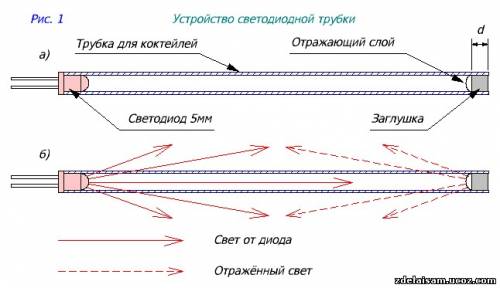

Необходимо отрезать ножницами гофрированный участок трубки.


В получившеюся трубку вставляем светодиод и заглушку.

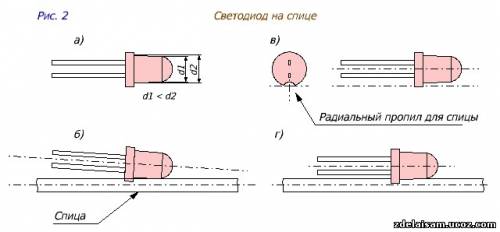

Перед тем как вставить светодиод в трубку, его нужно доработать. Дело в том, что светодиод не круглый, а имеет конус и выступ в самом низ. И плотно такой светодиод к спицам не прикрепить!

Что делать ? - Необходимо сделать пропил надфилем по диаметру спицы. Смотрите рисунок.

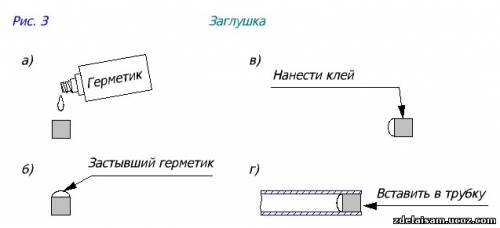

Теперь о заглушках. Я взял кусок алюминиевой проволоки диаметром 5 мм. и длиной достаточной для крепления хомутиком. Вообще - можно использовать второй светодиод, тогда будет ещё ярче!
Нашу заглушку необходимо посадить на герметик или на клей типа "момент"

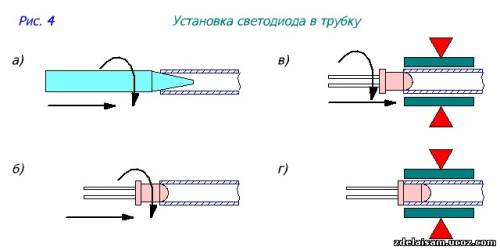

При установке светодиода могут возникнуть проблемы: соломинка по диаметру может оказаться меньше! И по этому её нужно развальцевать. К примеру карандашом или обжав тихонечко в тисках.


Итак - наш "неон" готов!
Необходимо рассчитать резистор
Резистор R определяется по формуле :
R = (V S - V L) / I


V S = напряжение питания
V L= прямое напряжение, расчётное для каждого типа диодов (как правило от 2 до 4 вольт)
I = ток светодиода (например 20 мA), это должно быть меньше максимально допустимого для Вашего диода.
Если размер сопротивления не получается подобрать точно, тогда возьмите резистор большего номинала. На самом деле вы вряд-ли заметите разницу, яркость свечения уменьшится совсем незначительно.
Например: Если напряжение питания V S = 5,15 В, и есть зелёный светодиод V L = 3,5В, требующие I = 20 мA = 0.020A, тогда R = (5,15 - 3,5В) / 0.02A = 82,5 Ом. При этом можно выбрать 100 Ом (ближайшее стандартное значение, которое больше).
После того, как мы рассчитали номинал резистора, можно смело приобрести и припаять его к ножке светодиода.

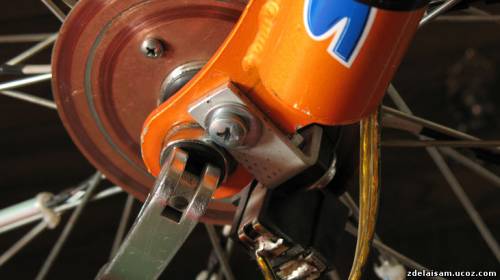

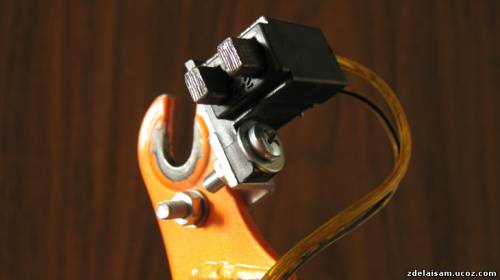

Крепление щеток.

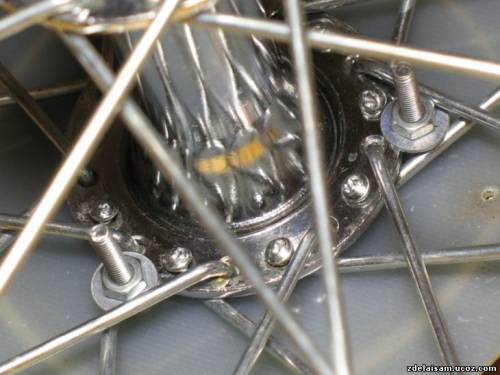

Щётки крепить придётся по месту, потому как разные модели велосипедов имеют разнообразную геометрию и ряд дополнительных отверстий. Решить эту задачу придётся самостоятельно. Одно лишь могу посоветовать - чем ближе щётки к оси колеса тем лучше, это способствует уменьшению диаметра токоприёмного диска.

На совсем худой конец можно установит элементы питания на колесе, ближе к центру, тем самым отказаться от щеток, но эта операция на ваш стах и риск.



Токоприемник.

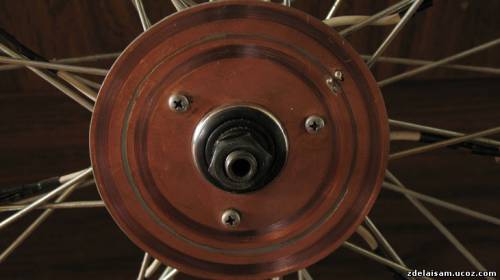

Потребуется фольгированный стеклотекстолит, приблизительно 120х120 мм. Смотрите фото.

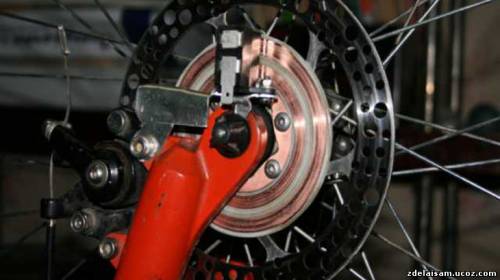

лучше всего крепить токоприёмник ни дисковый тормоз (если он есть), на нём уже готовое крепление, с винтами.

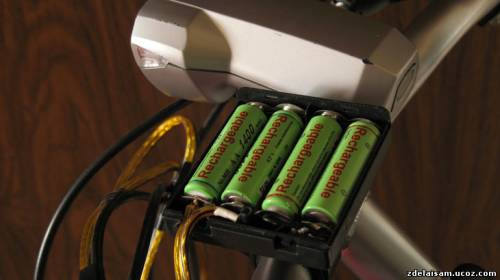

В качестве элементов питания я использовал Ni-MH аккумуляторы 1400 mA/h.

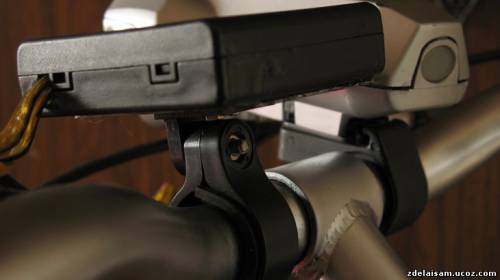

Держатель можно взять от заднего подседельного катафота и прикрепить к нему винтиками площадку из текстолита.

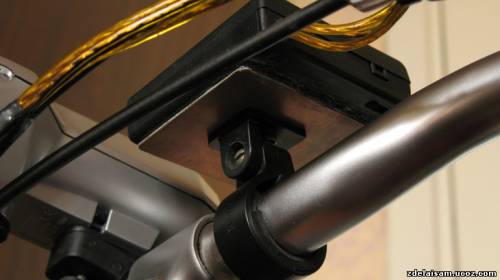

Батарейный бокс приклеиваем к площадке.

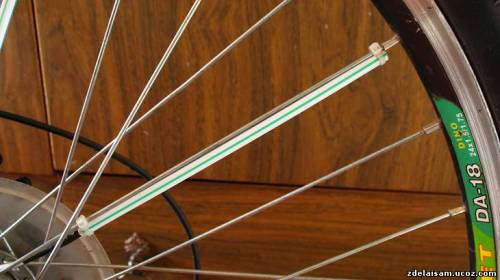

Для симметричного распределения трубок на колесе, устанавливаем их с одной стороны, в процессе эксплуатации вообще незаметно, что они находятся с боку.


Крепим светодиодные трубки стяжками (хомутиками) за заглушку и светодиод. Обратите внимание - замок стяжки находится на спице. Отрезаем бокорезами лишние хвостики стяжек под корень замка.

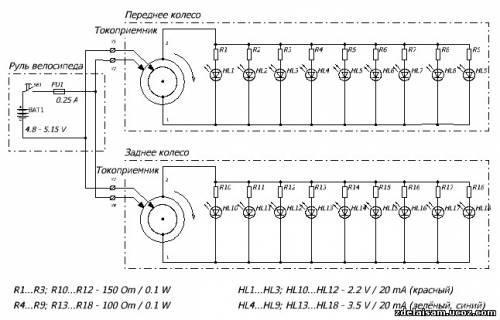

Схема девайса.


В качестве светящихся трубок можно использовать не только соломки. К примеру мой друг использовал трубочки от капельниц заполнены гелем с блестками, тоже довольно оригинально получилось.




Удачных ночных гонок!
