Этот простой прибор поможет определить вам наличие опасного для жизни напряжения в сети и проводах, поможет найти место прокладки кабеля в бетонной или кирпичной стене.
Схема очень простая и из минимального количества деталей. Схема устройства представляет собой составной транзистор, состоящий из трех обычных. В итоге получается чувствительный усилитель (с коэффициентом передачи по постоянному току более 100000), нагрузкой которого служит светодиод.
При наличии всех компонентов на сборку уйдет не более часа. Эта схема, наверное, самая распространенная и самая действенная для начинающих радиолюбителей.
Требуемые компоненты
- Батарея типа «Крона» - 1 штука.
- Светодиод - 1 штука.
- Транзистор 2N3704 (или отечественные кт3102 или кт315) - 3 штуки.
Резисторы: - -1MOhm - 1 штука.
- -100 кОм -1 штука.
- -330 Ом - 1 штука.
- -220Ом - 1 штука.
- Переключатель - 1 штука.
Алюминиевая или медная сплошная тонкая проволока - 5 см
Конструкция детектора

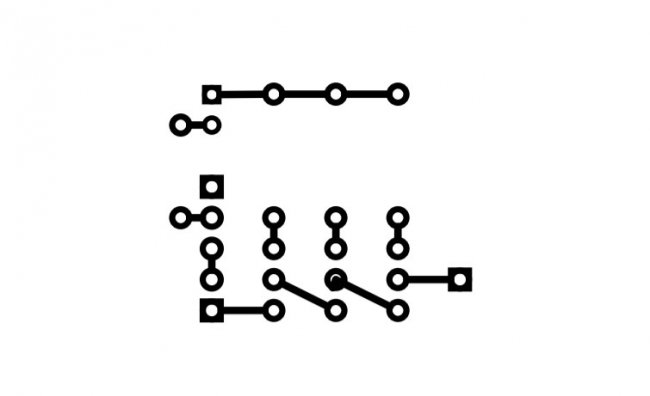

Я травил плату и припаял все элементы как полагается, но можно собрать и на макетной плате, запаяв перемычки обычным проводом. Схема получилась очень чувствительной.
После сборки детектор готов к работе и в настройке не нуждается. Если по какой-то причине устройство не реагирует ни на что – проверьте правильность включения всех элементов и работоспособность транзисторов.
Строительство детектора и тестирование на видео:
