Принцип определения лжи
Прибор представляет собой пороговый детектор, который измеряет сопротивление участка человеческого тела. Реагирует устройство на изменение этого сопротивления, и зависимости от показания меняет состояние индикатора.
Вообще сопротивление тела человека отнюдь не постоянная, она зависит от многих факторов. Благодаря этому свойству мы и будем отслеживать резкое изменение этой величины.
Что понадобиться для постройки детектора лжи
Я не буду перечислять все элементы – их видно на схеме. Специальных требований для них нет – можете использовать любые.
Транзисторы 2N3904, отечественные аналоги КТ315, КТ3102, или любые другие той же структуры.

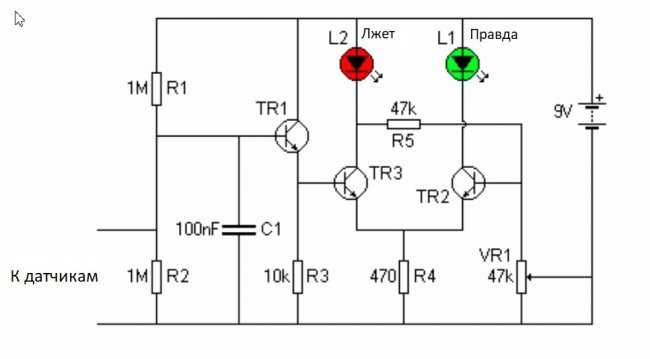

Схема простого полиграфа
Схема построена на трех транзисторах. Первый транзистор – усилитель постоянного тока. На двух других построен триггер Шмитта, которой может устойчиво находиться в одном из двух состояний: ложь – правда.
С помощью переменного резистора настраивается порог срабатывания.
Датчики детектора лжи
Чтобы снимать показания с человека нам понадобиться два датчика. Я сделал их одежной липучки, приклеив к тыльной стороне алюминиевую фольгу и подсоединив к ней провода.
Датчики могут быть и другой конструкции, главное, чтобы они имели большую площадь соприкосновения токоведущей части с телом человека.
Сборка схемы
Схему собрал на макетной плате. Добавил выключатель и конденсатор на питание, которых нет на схеме. Думаю, так будет получше и стабильней, хотя можно и без всего этого обойтись.
Корпус детектора
Корпус сделал из жестяной коробочки. Просверлил отверстие для переменного резистора. Положил на дно кусок картона, чтобы плата не замыкала на корпус. Переключатель приклеил горячим клеем, батарейку подпер кусочком утеплителя. Общий (минус) соединил с корпусом. Конструкция получилась экранированная и помехи посторонние её не страшны.
Все готово – испытания
Теперь ваш детектор лжи готов к работе. Оденьте на пальцы «подозреваемого» датчики.
Включите питание схемы. Поворачивайте плавно переменный резистор до тех пор, пока не загореться зеленый (Правда), а красный (ложь) потухнет. Это будет порог.
Задайте «подозреваемому» вопрос. Если после нескольких секунд загорится красный – он лжет.
Наслаждайтесь результатом роботы!
Детектор имеет малые размеры и взять его с собой можно куда угодно. Он полностью функционален и вполне рабочий.
Вы обязательно получите массу удовольствия после сборки и испытаний.
