Этот простой электронный детектор поможет вам определить название полюса магнита. Для его не постройки вам не понадобиться дефицитных деталей и компонентов.

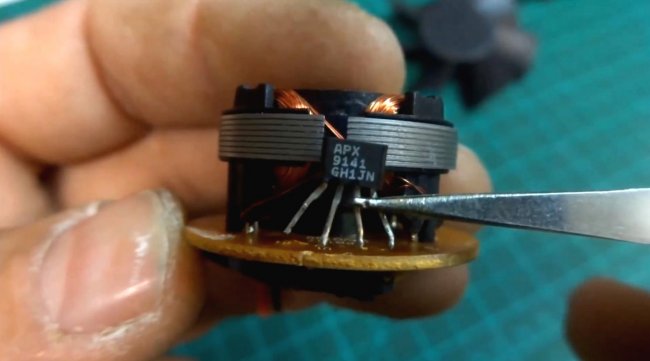

В качестве датчика в детекторе применен датчик Холла, который можно выпаять из старого кулера от компьютера. Благо, такого «добра» сейчас у всех навалом.
Как известно, компьютерные вентиляторы имеют в своем составе бесщеточный двигатель. Который состоит из двух обмоток на якоре и коммутирующего элемента – датчика Холла. Этот датчик переключает обмотки в зависимости от положения подвижного магнитного кольца, расположенного в крыльчатке.
Схема вентилятора
Этот элемент имеет четыре вывода. Два это питание, и два выхода, на которых находиться питание в зависимости от магнитного поля. То есть, уровень питания может находиться только на одном из выводов.
Схема магнитного детектора
За место обмоток мы подключим разноцветные светодиоды, через ограничивающий резистор. Питать всю схему будем от батарейки 3 Вольта типа «таблетка».

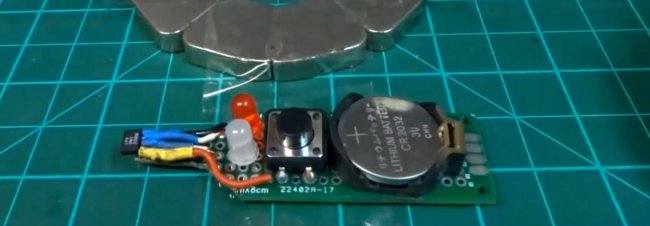

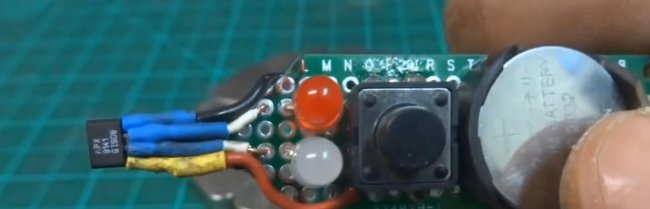

Схему соберем на макетной плате. Выведем датчик немного на выводах.

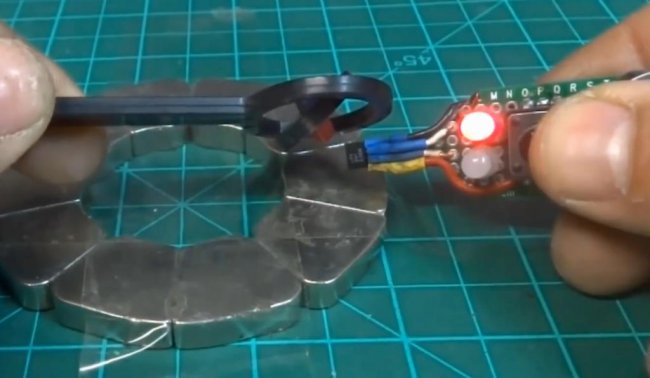

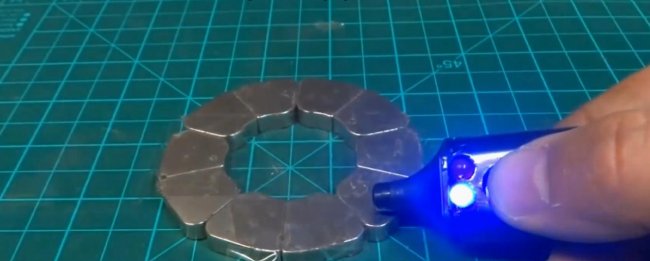

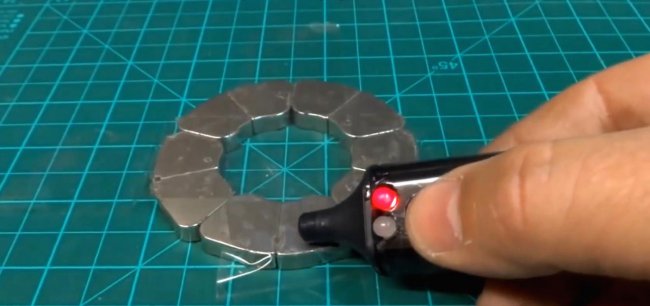

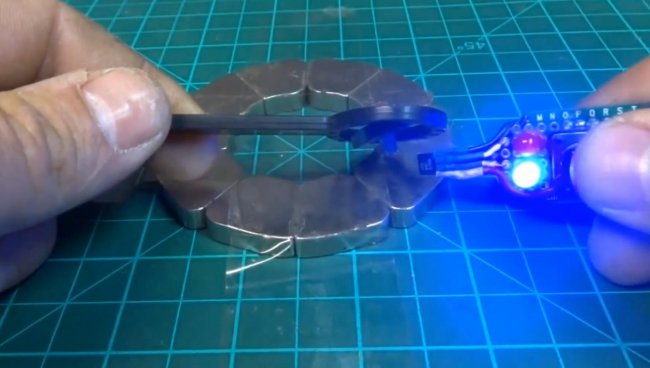

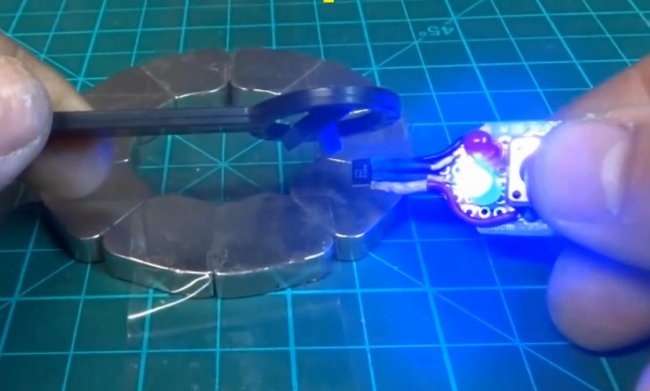

Проверяем. Единственным минусом этого датчика является то, что уровень всегда присутствует на одном из выводов, вне зависимости от наличия магнитного поля. Поэтому я добавил кнопку питания, для коммутации схемы с источником. В итоге работает так: поднес к магниту, нажал кнопку – загорелся светодиод обозначающий поле, все – кнопку можно отпустить.

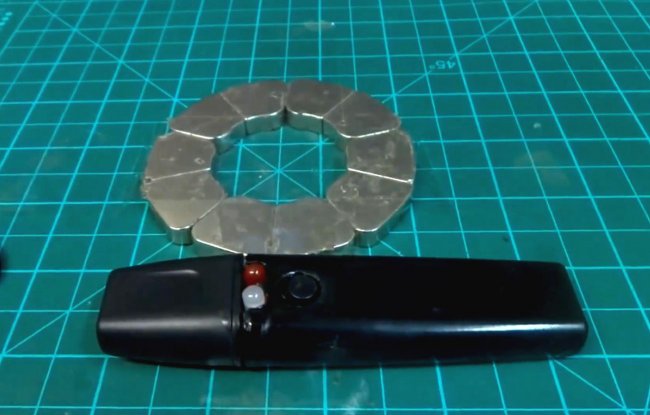

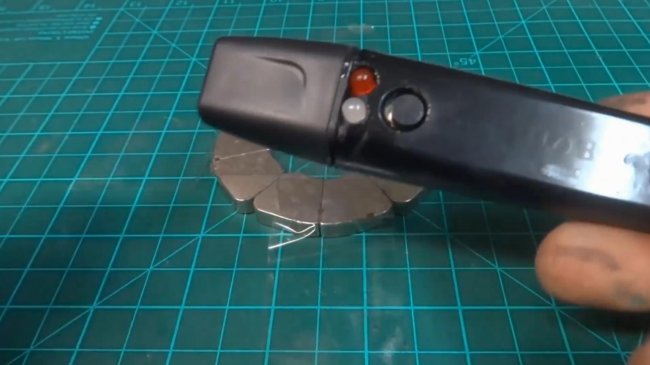

Я засунул плату в корпус от плоского маркера. Получилось все очень красиво. В итоге я стал обладателем такого карманного индикатора магнитного поля. В хозяйстве сгодиться.
Магнитный детектор для определения магнитного полюса может найти и другое применение в быту или на производстве, так что вещь вполне нужная.
