В этом мастер-классе я покажу вам как сделать полностью автономную систему электропитания гаража. Хотя в гараже имеется стационарная электрическая сеть, но я решил от неё отказаться, так как слишком большие перебои в её работе… Часто света по долгу нет.
Одним из главных плюсов солнечной электростанции является её полная автономность и независимость. Учитывая то что я не целые сутки нахожусь в гараже, то мощности моей системы хватает с головой для всех нужд.
Я использовал мощную солнечную батарею мощность 100Вт, поэтому аккумулятор способен заряжаться даже в пасмурную погоду. Конечно, хватило бы солнечной панели и на 10Вт, но я решил взять с запасом, на случай если вдруг придется увеличивать мощность всей системы.
Что же обеспечивает солнечная система?
- - Светодиодный свет в гараже. Учитывая потребляемый ток светодиодными лентами (не более 2 А) время непрерывного свечения будет где-то 25 часов, что в два раза больше чем нужно, учитывая среднюю продолжительность ночи 12 часов.
- - Сеть с тремя розетками на 220 В с нагрузочной способностью 400 Вт. Используется инвертор для преобразования тока. На выходе стабильное синусоидальное напряжение. Плюс в инверторе имеются два USB входа для питания мобильных устройств, с током до 3,1 А.
- - Свет включается автоматически при поднятии ворот, что очень удобно, особенно в ночной период.
Все элементы автономной системы электропитания куплены, за исключением распределительных коробок, труб для проводов и т.п.
Я привожу список со ссылками на магазин:
Панель солнечных 100 Вт готовая, можно конечно собрать самому, но я купил – aliexpress
Контроллер зарядки - aliexpress
Аккумуляторная батарея 12 В 100 АЧ – в ближайшем автомагазине.
Клеммы для аккумулятора - aliexpress
Инвертор 400 Вт - aliexpress
Геркон с магнитом - aliexpress
Светодиодная лента – aliexpress

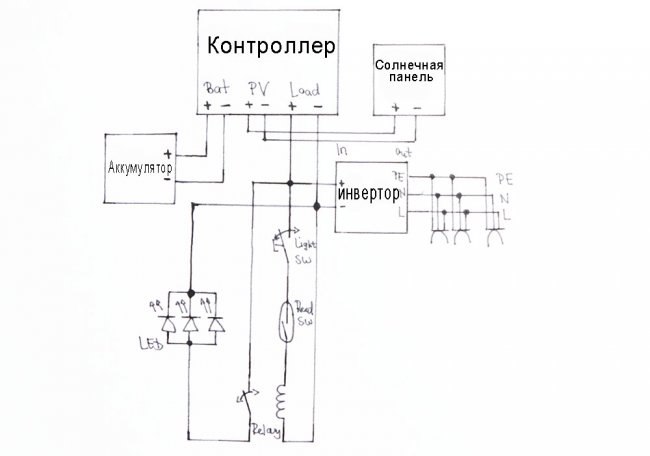

Схема солнечной электростанции
Солнечная панель и аккумулятор подключены к контроллеру. Контроллер управлять зарядкой аккумулятора, дает оптимальный ток и не дает полностью разряжаться. Светодиодные ленты и инверторы подключены на выход контроллера.
Чтобы сделать автоматическое включение света я использовал геркон. Так как светодиодные ленты потребляют ток около 2-х ампер, то их нельзя коммутировать герконом, нужно будет добавить реле, которое возьмет всю нагрузку на себя.
Со схемой, думаю, вопросов не возникнет.
Пару слов о монтаже
Вся система сортирована по стандарту. Провода упакованы трубы, соединители в распределительные коробки.
На фото видно, как крепится герконовый датчик с подвижным магнитом на самих воротах.
Светодиодные ленты просто натянуты и крепится в специальных клипсах.

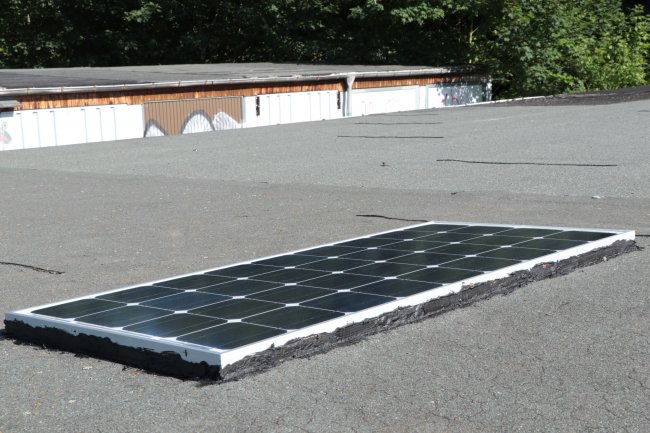

Отдельно хотеться рассказать про установку солнечной панели. В крыше сверлится отверстие, в который вставляется кусок трубы. Чтобы исключить любое затекание воды, кусок торчит из крыши сверху на небольшом расстоянии. Герметизируем и обмазываем его жидким битумам или гудроном. Подключаем панель, пропускаем провода через эту трубку. Кладём панель горизонтально и промазываем края так же жидким битумом. Всё получилось герметично. Крыша имеет не большой уклон, и вода в любом случае будет скатываться с неё.
Ещё раз скажу, что система полностью автономна и в обслуживании не нуждается. Если только необходимо периодически проверять аккумуляторную батарею.
Итог после нескольких недель эксплуатации
Солнечная электростанция себя отлично зарекомендовала. Её можно сделать для дачи, сарая и др. В общем туда, где нет подвода электричества. Вы можете сами сделать электростанцию на любую мощность и больше ни от кого не зависеть.
Очень здорова ни от кого не зависеть.
