Собрать подобную полезную вещицу под силу каждому, тут не понадобятся больших знаний электроники.

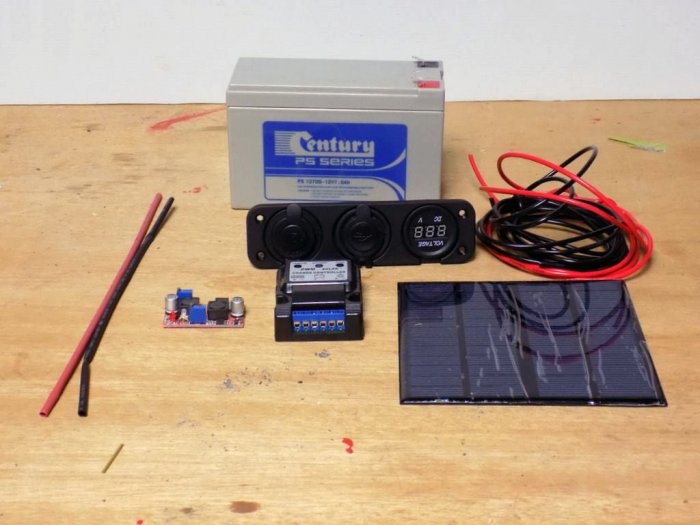

Понадобится
1. Аккумуляторная батарея 12А 7А/Ч можно купить в магазинах с электрикой или на АлиЭкспресс.

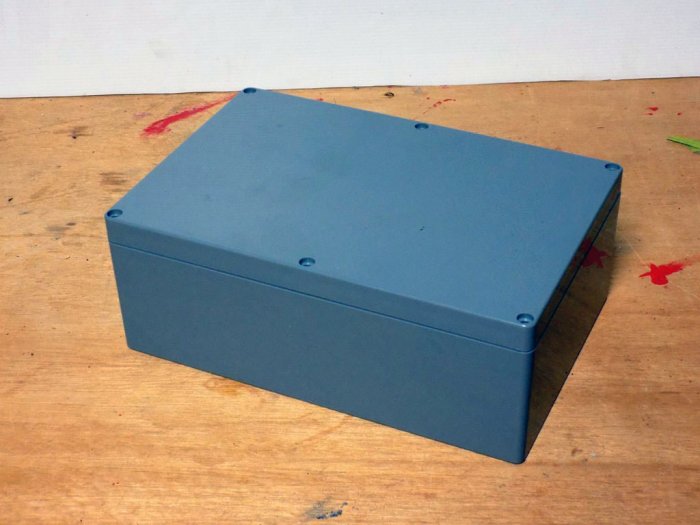

2. Корпус, пластиковый бокс 85 мм x 230 мм x 150 мм можно купить в магазинах с электрикой или на АлиЭкспресс.
3. Солнечная панель 18 В - АлиЭкспресс.
4. Контроллер зарядки - АлиЭкспресс.
5. Выключатель - АлиЭкспресс.
6. Кнопка - АлиЭкспресс.
7. Провода для подключения.
8. Светодиодная линейка - АлиЭкспресс.
9. Панель 3 в 1: прикуриватель, USB розетка, вольтметр - АлиЭкспресс.
10. Диммер - АлиЭкспресс.
Изготовление солнечной электростанции

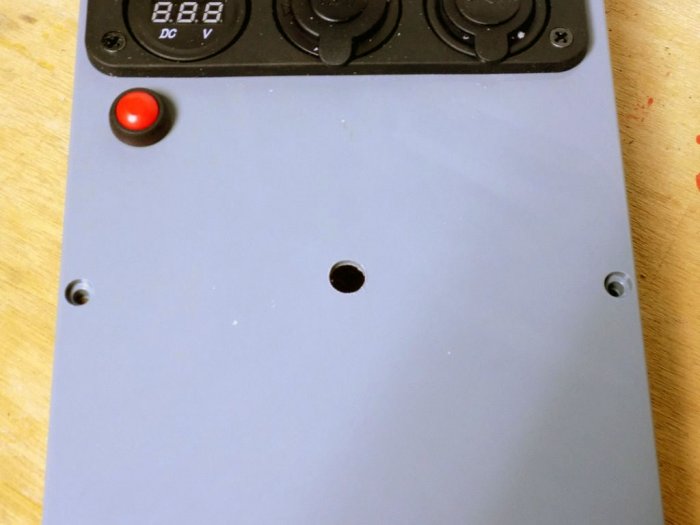

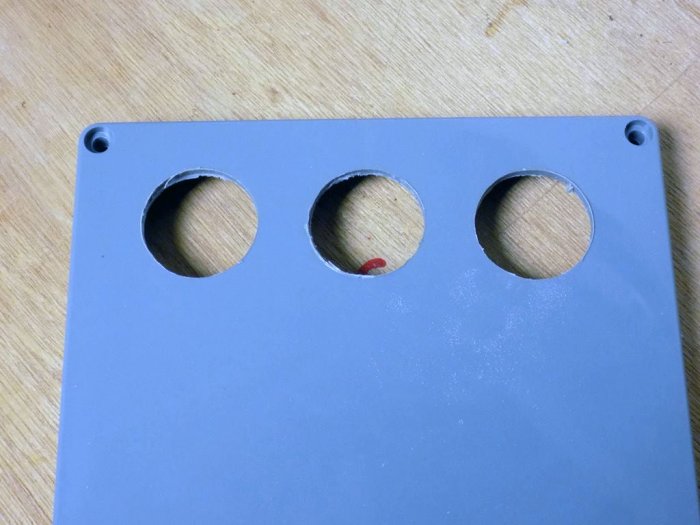

В боксе просверлим три отверстия под прикуриватель, двойные USB розетки и вольтметр.

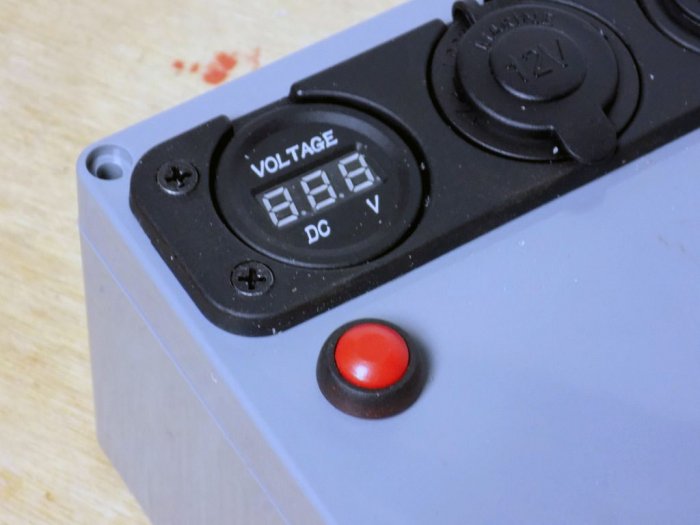

Установим их и закрепим винтами. Также просверлим отверстие рядом с вольтметром и установим кнопку без фиксации. Она нужна для того, чтобы включать вольтметр, когда нужно определить примерное состояние батареи.
Далее по центру сверлим небольшое отверстие в которое будут продеты провода от солнечной панели.

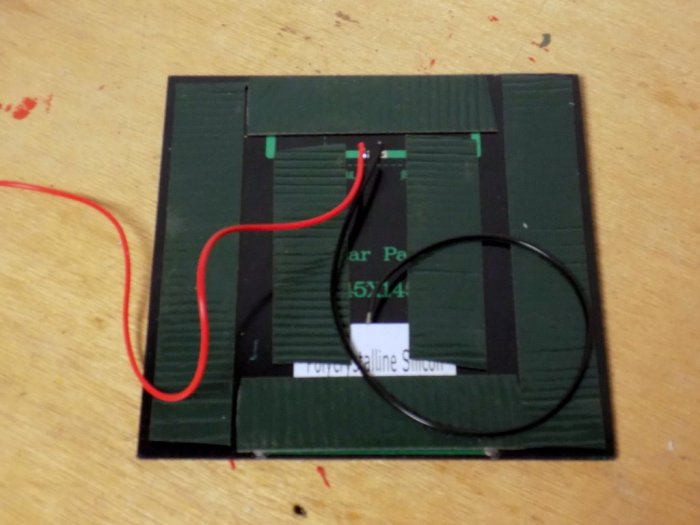

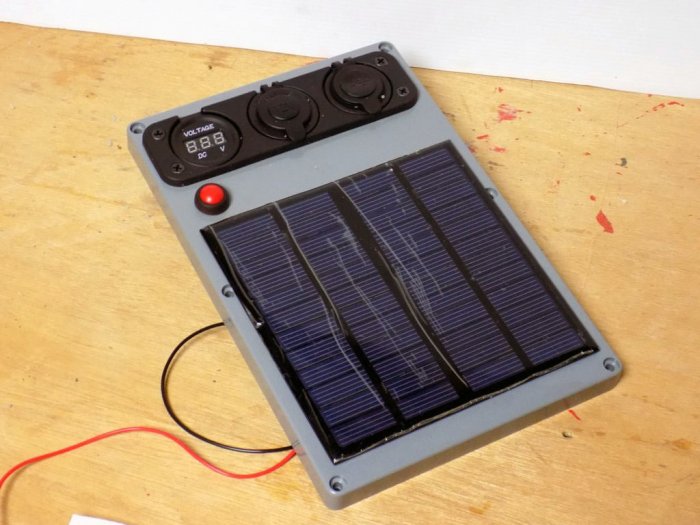

Солнечную панель будем крепить на двухсторонний скотч. Приклеиваем его. Припаиваем провода к панели.
Устанавливаем панель.

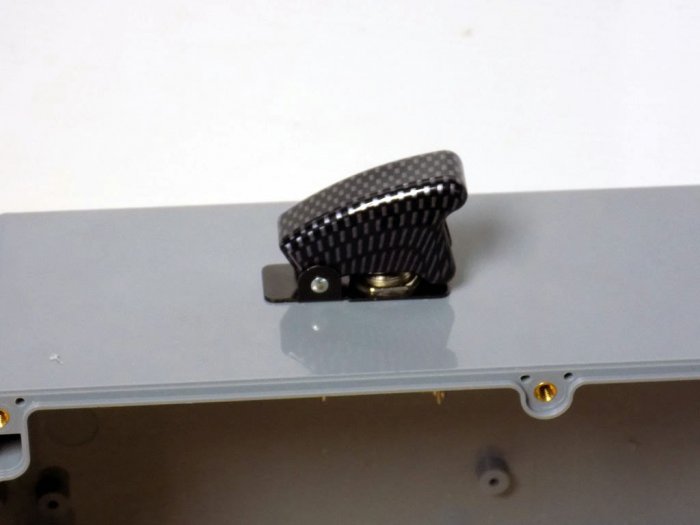

Сбоку сверлим отверстие и устанавливаем выключатель, который будет полностью отключать панель. Он нужен для того, чтобы аккумулятор не разражался в момент бездействия электростанции.

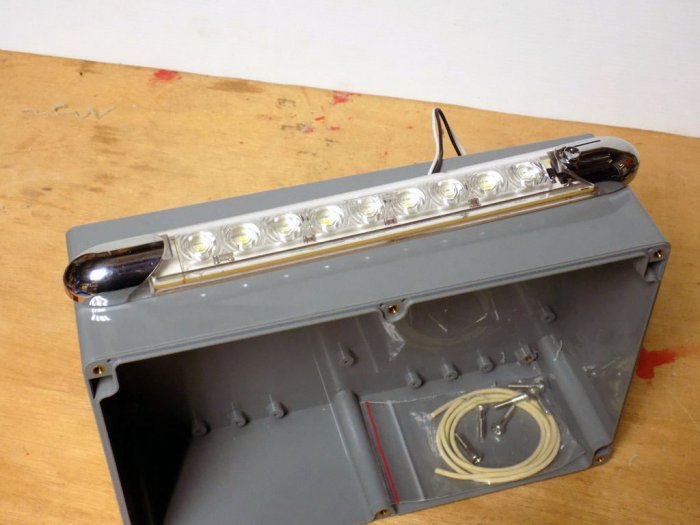

С противоположного бока приклеиваем светодиодную линейку.
Чтобы регулировать силу ее свечение будет задействован диммер.

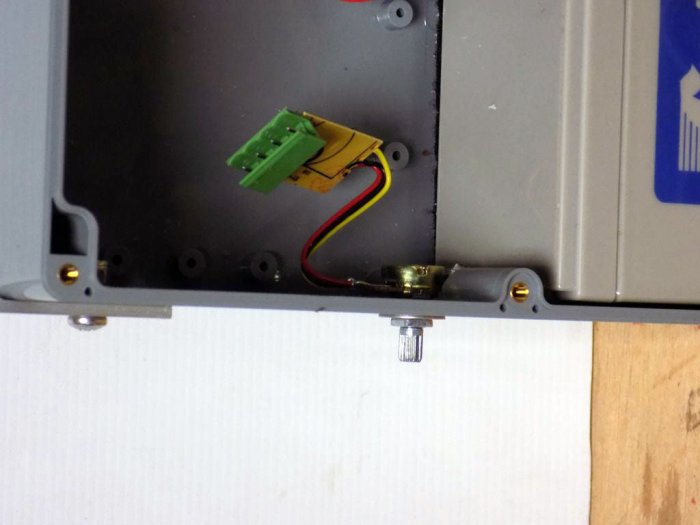

Разбираем его из родного корпуса. Устанавливаем переменный резистор.

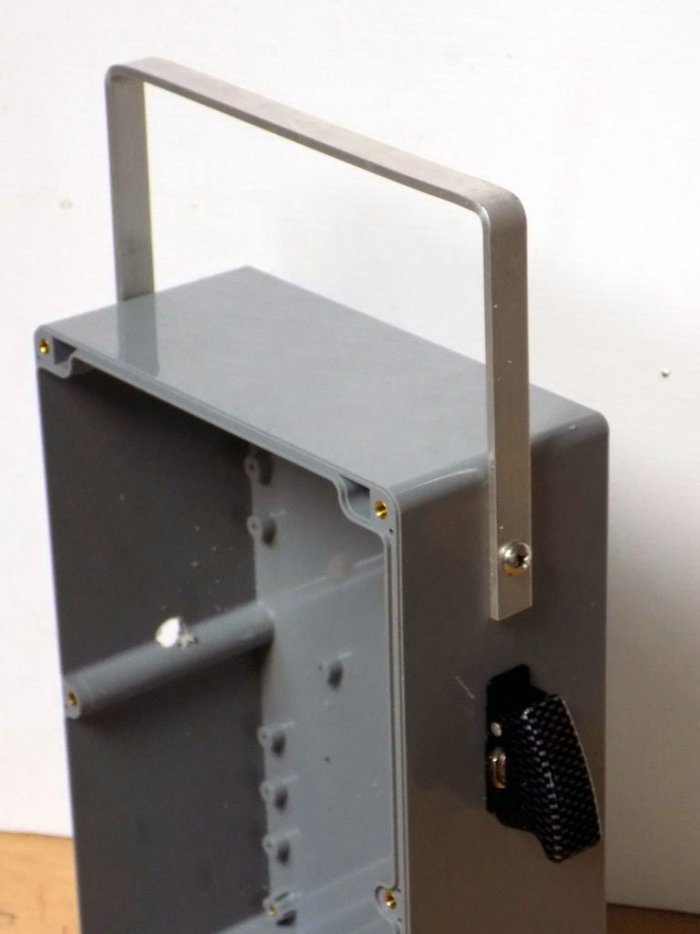

Для удобства переноски прикрепим ручку из полоски алюминия.
Сборка всей схемы

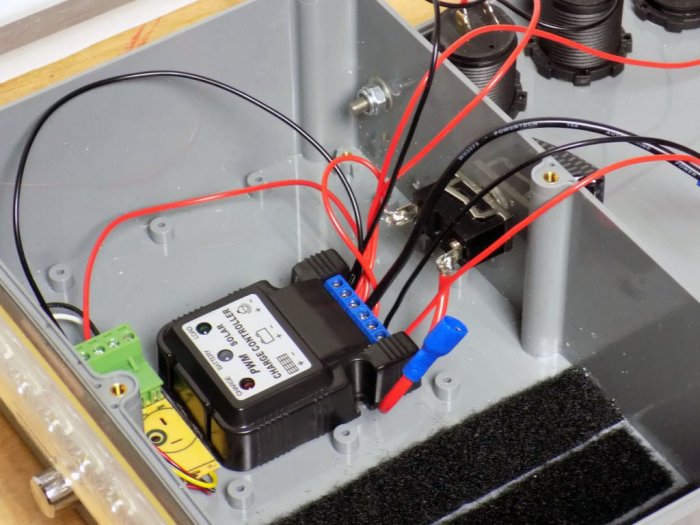

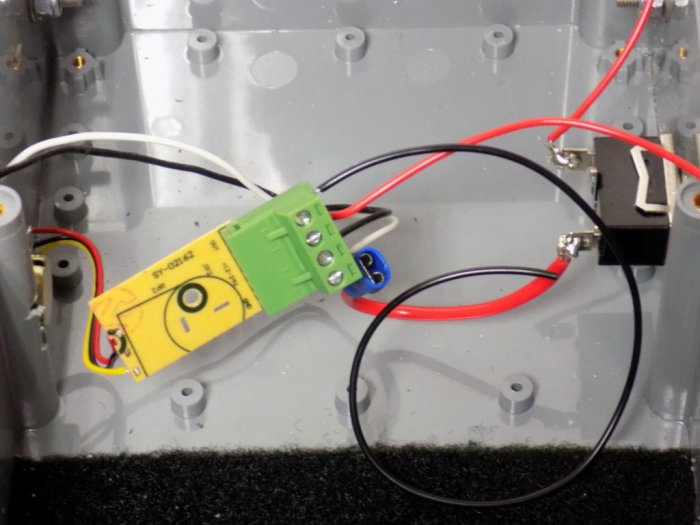

В этом устройстве применен самый простой контроллер заряда. На нем значками нарисовано куда подключается батарея, панель и нагрузка. Такой контроллер защитит батарею от полного разряда или перезарядки.

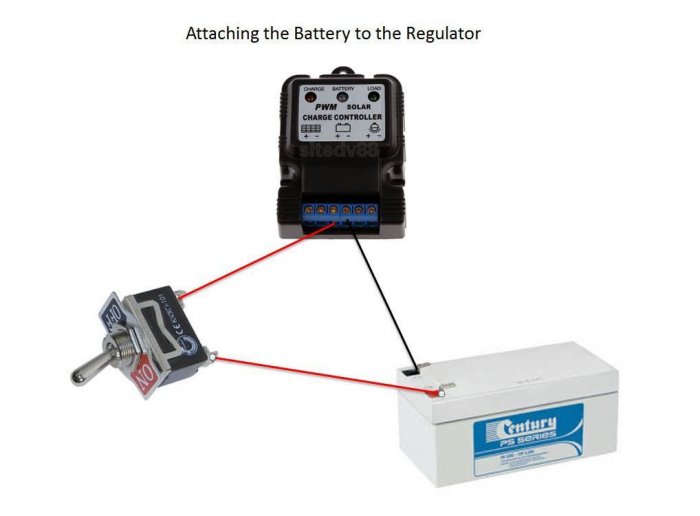

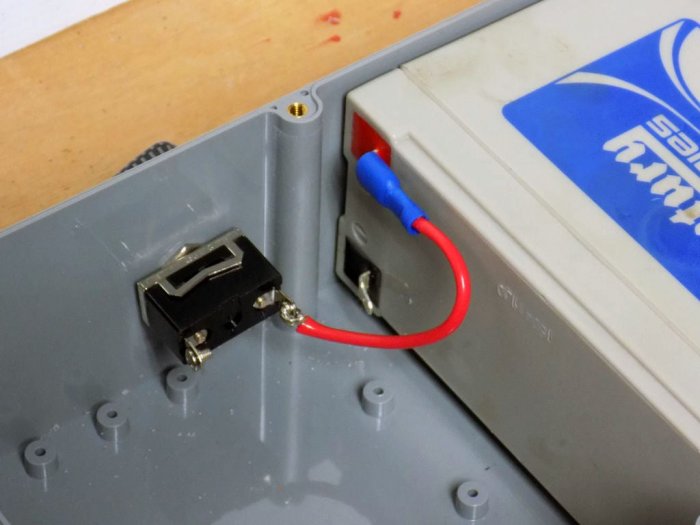

К аккумулятору подключаем через переключатель. Саму батарею прикрепим к корпусу по средством двухстороннего скотча или как в моем случае с помощью специальной клеевой резины.

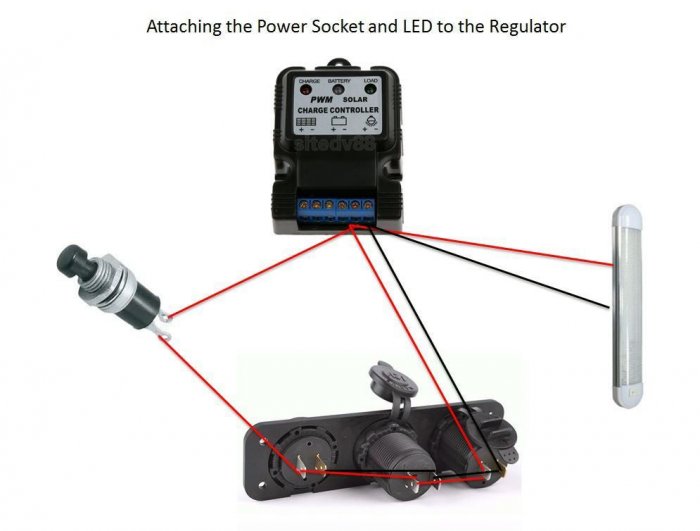

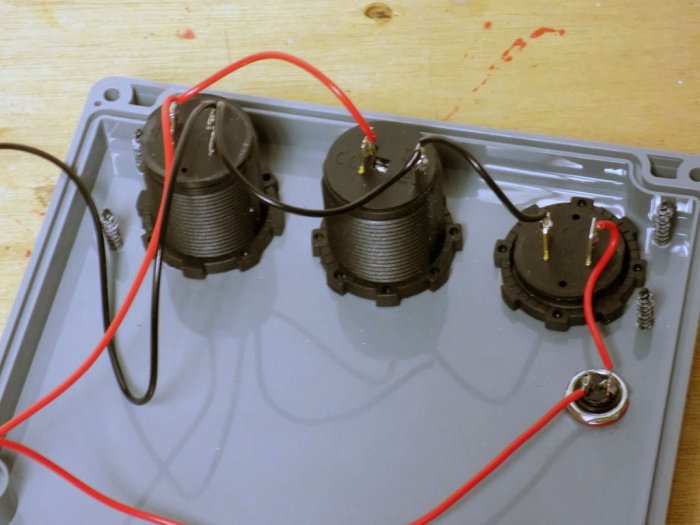

От контроллера подается выход на все потребители.

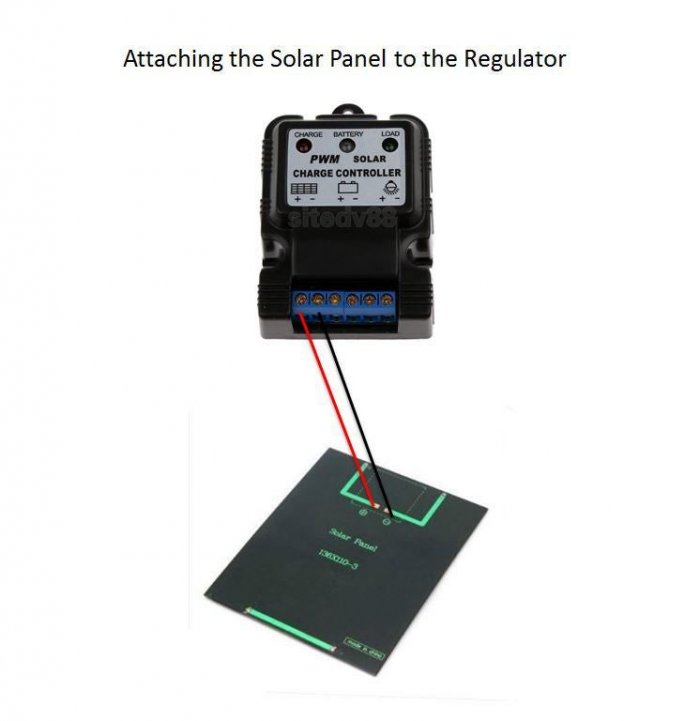

И подключается солнечная панель.
Свет идет через диммер.

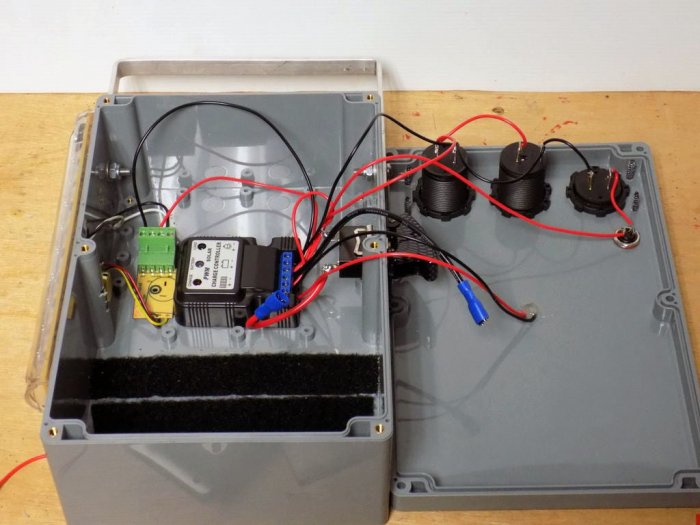

Готовое устройство перед закрытием крышки.
С боку дополнительно сделаны вывода батареи, чтобы можно было заряжать аккумулятор от стороннего зарядника. Ведь даже если нет солнца, то его вполне можно использовать как повер банк.
Солнечная электростанция в работе

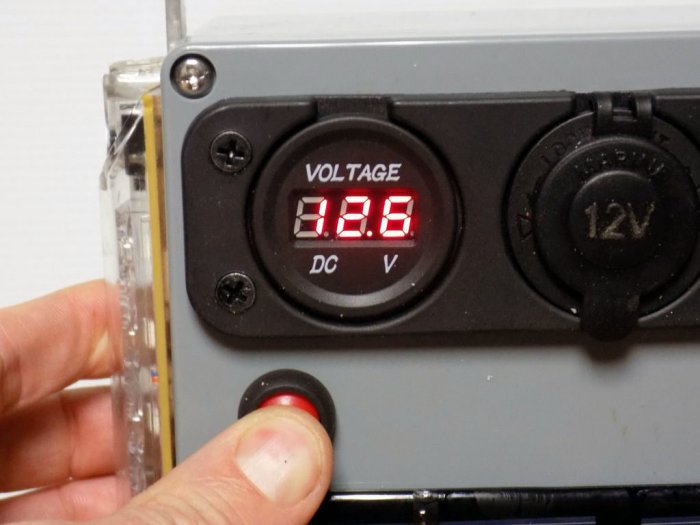

Проверяем напряжение.

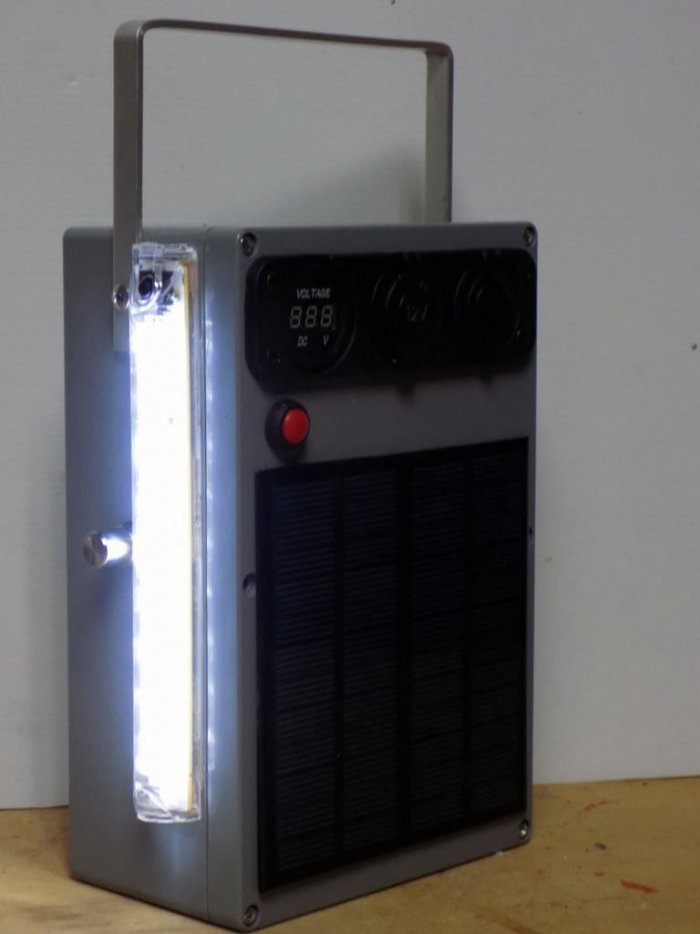

Что мы имеем в итоге
- Два выхода USB для одновременной зарядки двух устройств.
- Розетку прикуривателя с выходом 12 В.
- Регулируемый по яркости источник света.
Наличие в своем составе кислотного аккумулятора это все же плюс по сравнению с литий-ионными батареями, так как он не боится минусовых температур.
Устройство очень полезное, особенно на случай зомби апокалипсиса))
В планх собрать более мощное. Всем пока!
