Описание устройства
Уничтожитель электроники – электромагнитная пушка, посылающая мощные направленные электромагнитные импульсы высокой амплитуды, способные вывести из строя микропроцессорную технику.
Принцип работы уничтожителя
Принцип работы отдаленно напоминает работу трансформатора Тесла и электрошокера. От элемента питания питается электронный высоковольтный повышающий преобразователь. Нагрузкой высоковольтного преобразователя является последовательная цепь из катушки и разрядника. Как только напряжение достигнет уровня пробивки разрядника, происходит разряд. Этот разряд дает возможность передать всю энергию высоковольтного импульса катушке из проволоки. Эта катушка преобразовывает высоковольтный импульс в электромагнитный импульс высокой амплитуды. Цикл повторяется несколько сот раз в секунду и зависит от частоты работы преобразователя.

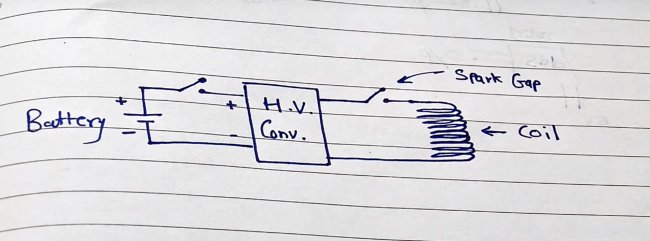

Схема прибора
В роли разрядника будет использоваться один переключатель – его не нужно будет нажимать. А другой для коммутации.
Что нужно для сборки?
- Аккумуляторы 3,7 В – aliexpress
- Корпус – aliexpress
- Преобразователь высокого напряжения – aliexpress
- Переключатели две штуки – aliexpress
- Супер клей.
- Горячий клей.
Сборка

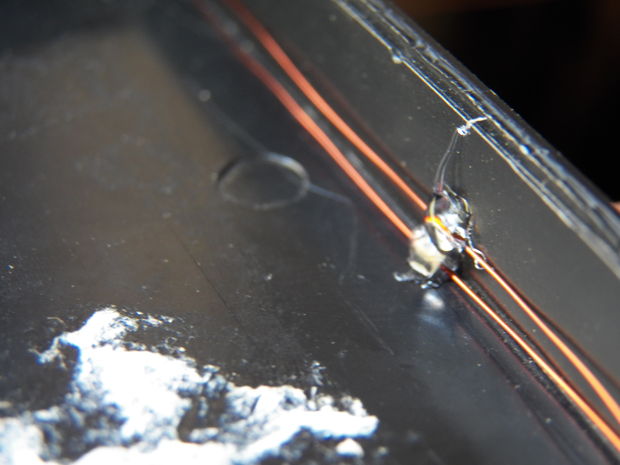

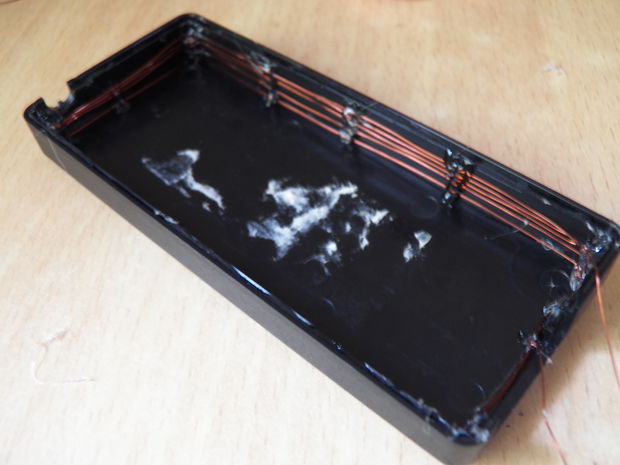

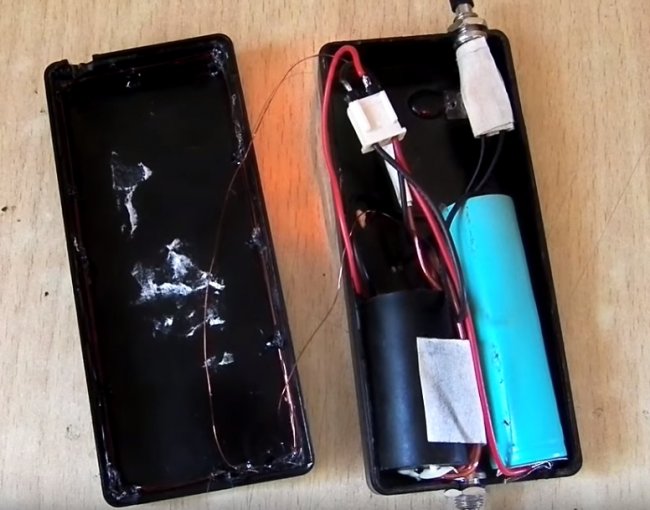

Берем корпус и сверлим отверстия под переключатели. Один с низу, другой с верху. Теперь делаем катушку. Наматываем по периметру корпуса. Витки фиксируем горячим клеем. Каждый виток отделен друг от друга. Катушка состоит из 5 витков. Собираем все по схеме, припаиваем элементы. Вставляем изоляционную прокладку между контактами высоковольтного выключателя, чтобы искра была внутри, а не снаружи. Закрепляем все детали внутри корпуса, закрываем крышку корпуса.
Требования безопасности
Будьте особо осторожны – очень высокое напряжение! Все манипуляции со схемой производите только после отключения источника питания.
Не используйте этот электромагнитный уничтожитель рядом с медицинским оборудование, или другим оборудованием, от которого может зависеть человеческая жизнь.
Результат работы магнитной пушки

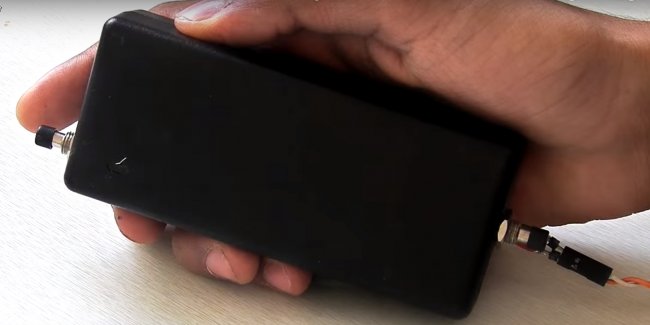

Пушка лихо вышибает почти все чипы, конечно есть и исключения. Если у вас имеются ненужные электронные устройства можете проверить работу на них. Уничтожитель электроники имеет очень маленький размер и спокойно умещается в кармане.

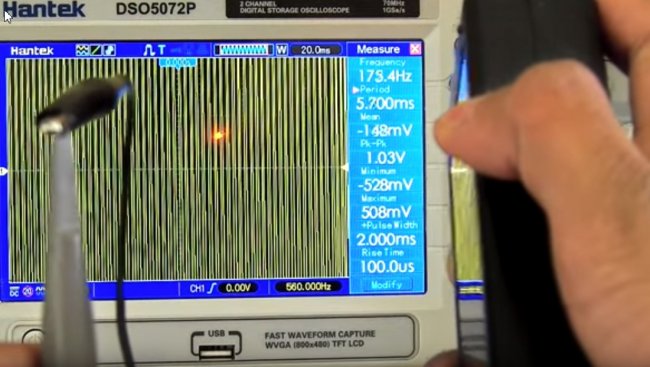

Проверка на осциллографе. Держа щупы на расстоянии и не подключая, осциллограф просто зашкаливает.
Испытания
Выводим из строя мигающий светодиод со встроенным контроллером.
Ломаем микроволновую печь.
Видео инструкция сборки.
