Также вы можете посмотреть полное видео в конце статьи, где вы можете найти более подробную информацию о том, как я сделал этот светильник.
Итак, давайте начнем!
Материалы которые понадобятся:
- Деревянные бруски - купите в местном магазине или на пилораме.
- Акриловое стекло можно купить в местном хозяйственном магазине.
- RGB светодиодная лента с контроллером - Алиэкспресс.
- Эпоксидная смола.
Инструменты:
- Дремель высокой эффективности роторный.
- Бесшнуровое сверло.
- Паяльник.
- Стриппер.
- Лобзик.
- Металлическая линейка.
- Ножницы.

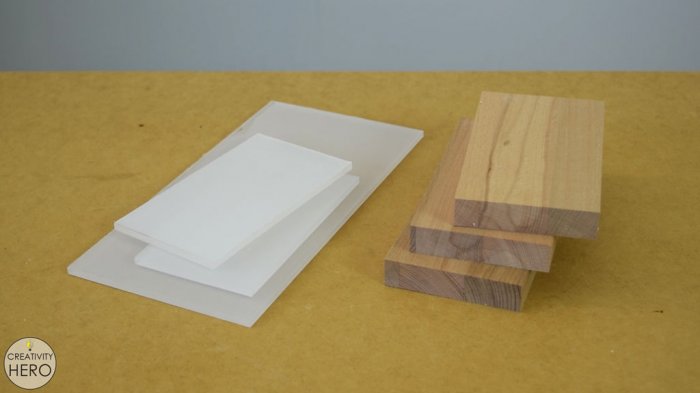

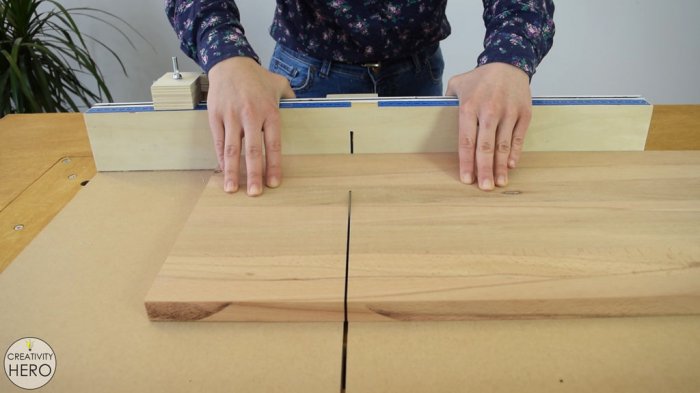

Резка дерева и акрилового стекла в размер
Для этого проекта я решил использовать твердое дерево. У меня был небольшой кусочек, толщиной 20 мм в моей мастерской, который идеально подходит для этой цели.
Акрил, который я использовал, был толщиной 5 мм, и я думаю, что это идеальное сочетание с деревом.
Основание светильника составляет 16 на 9 см.
Верхняя фигура, размещенная вертикально основанию из акрила имеет размеры - 28 на 14 см

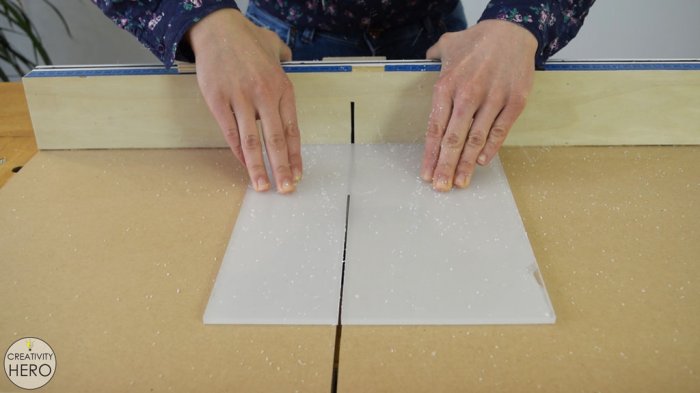

Мой опыт при резке акрила показал мне, что при медленном перемещении поперечных салазок, акрил плавиться, поэтому нужно двигать быстрее, чтобы получить чистые разрезы.
Чертеж конструкции верхней части светодиодной лампы
Теперь мне нужно сделать дизайн верхней части этой лампы. Я хочу сделать современный и чистый дизайн, который будет соответствовать моей комнате.

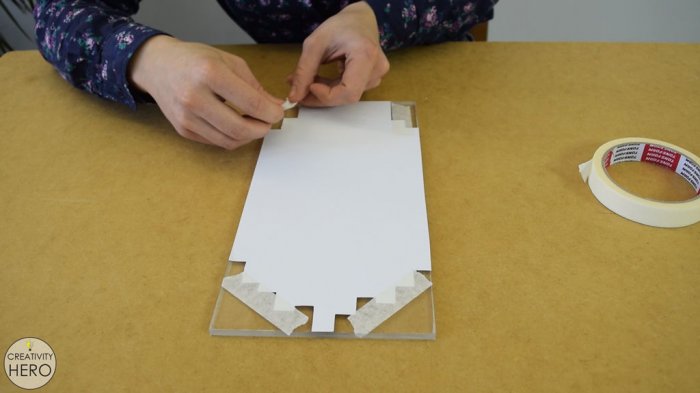

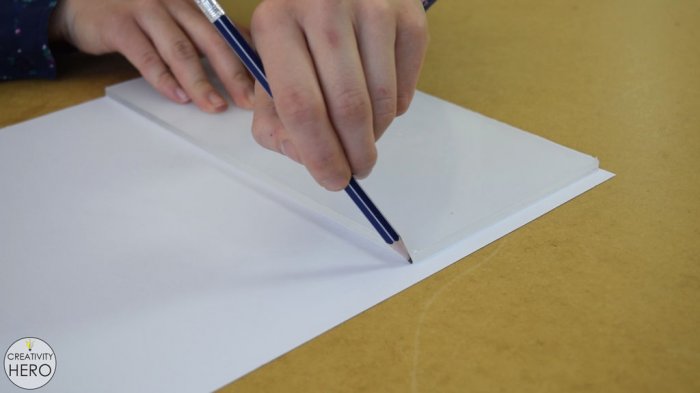

Я прочертил его контур карандашом и вырезал форму с помощью ножниц.

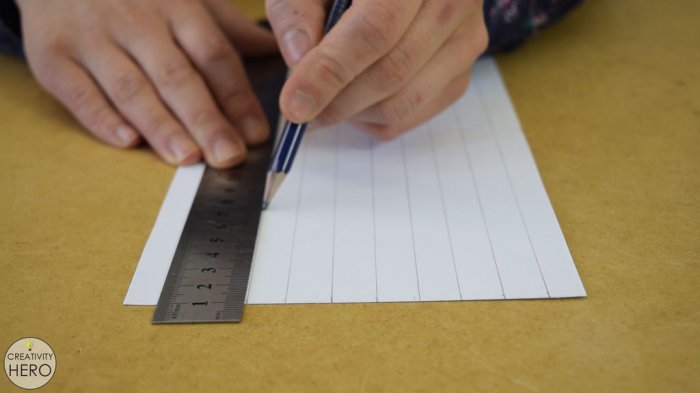

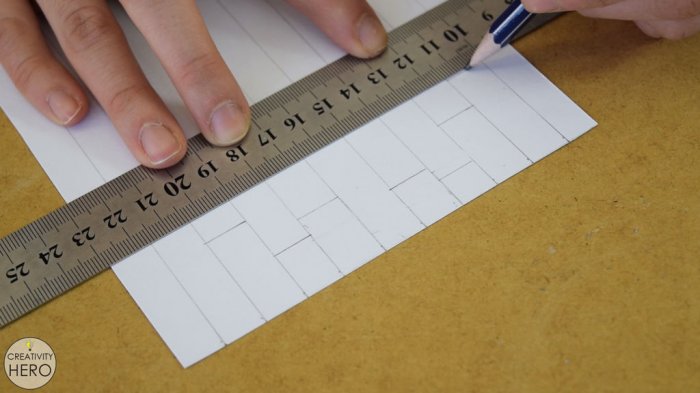

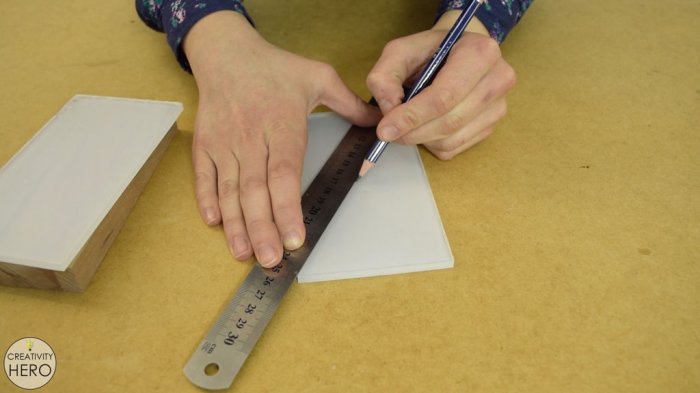

Потом я нарисовал несколько линий с помощью линейки. Узор состоит из полосок с одинаковой ширины, но разной длины.
Затем я сделал все порезы, а рисунок переведен на акрил.
Гравировка рисунка

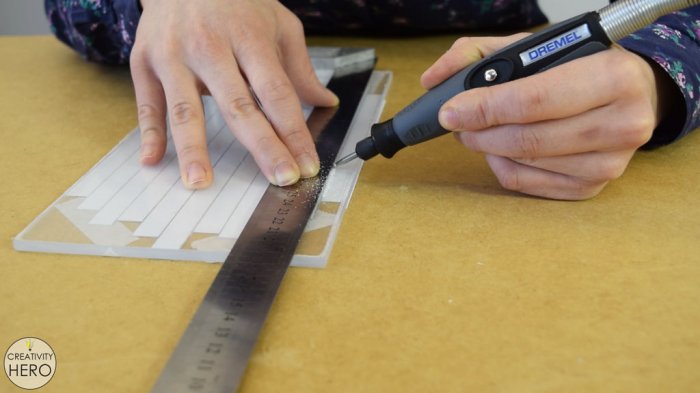

Настало время воспользоваться инструментом для гравировки.

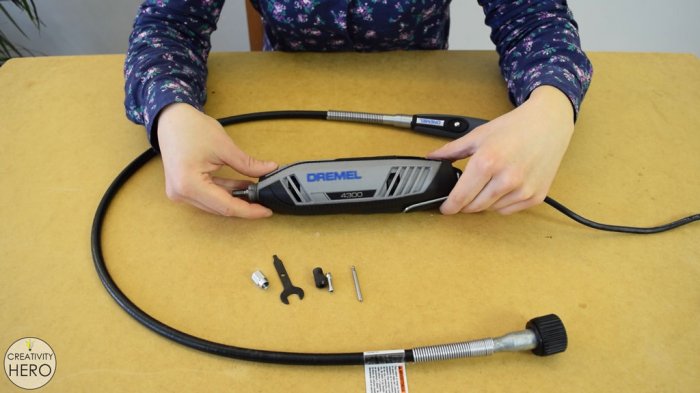

Гравер с гибким валом это отличный выбор для этого дела.
Чтобы сделать идеально ровные линии я использовал металлическую линейку. Гравером выгравирую рисунок на стекло.

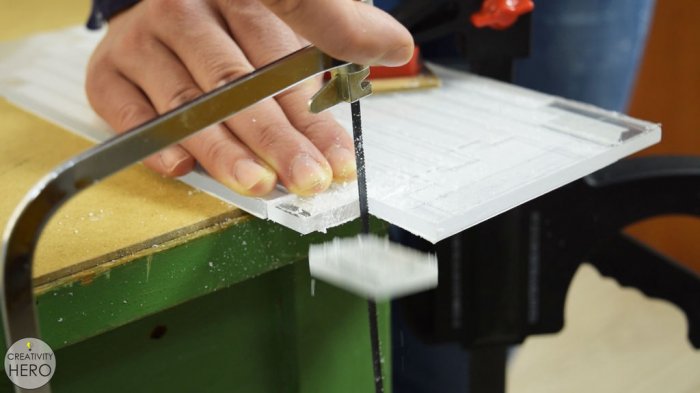

Далее отрезал лобзиком ненужные части.
Сверление отверстий в средней части древесины для светодиодов
Теперь я могу перейти на основание светильника.

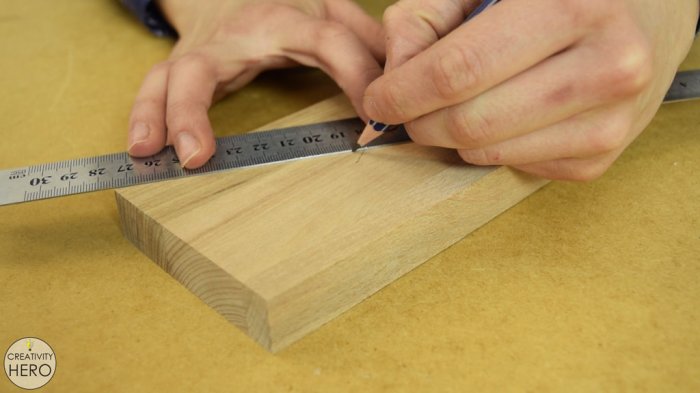

Размечаем середину деревянного бруска.

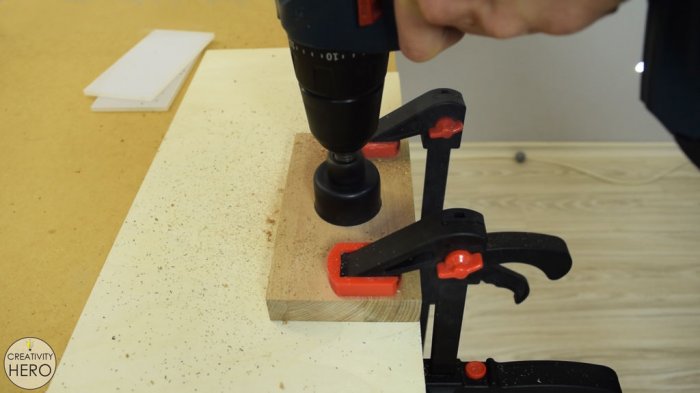

На дрель я прикрепил 35 мм сверло для отверстий и просверлил отверстие для светодиодов.
Не повредите свой стол при сверлении - подложите деревяшку.
Делаем паз на верхней части основания

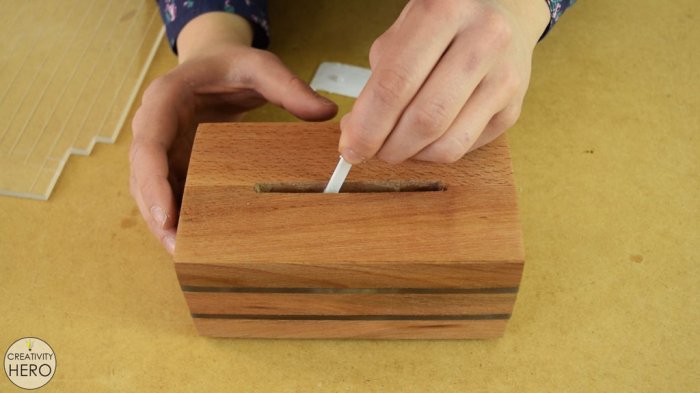

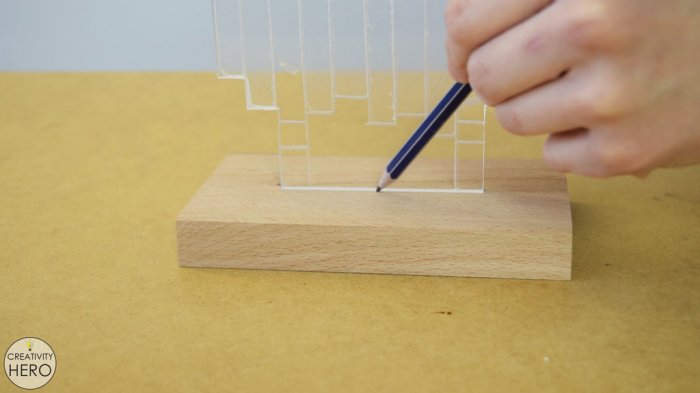

Для выгравированного акрилового куска мне нужно сделать паз на верхней части основания светильника. Я прочертил контур акриловый карандашом, поместив его вертикально посередине.

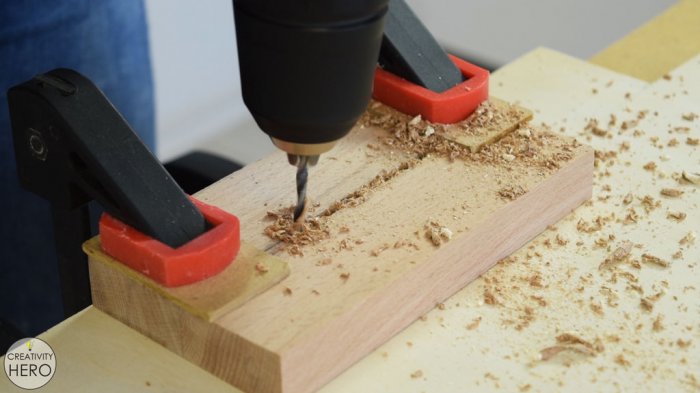

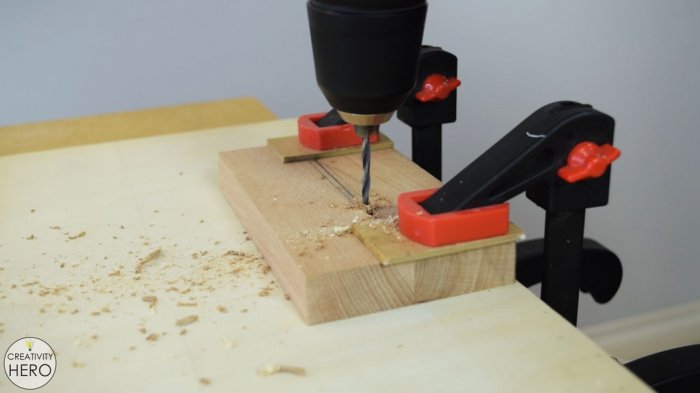

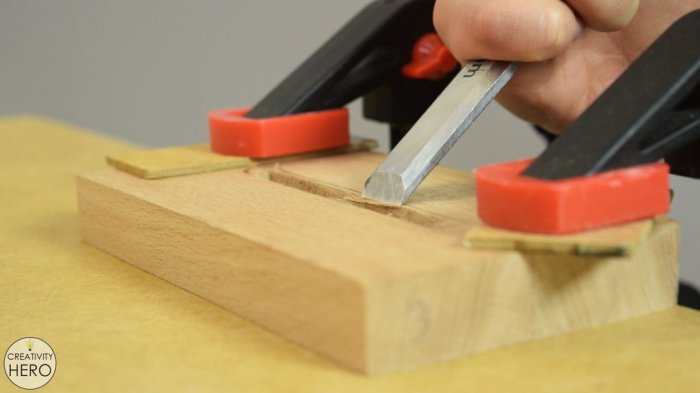

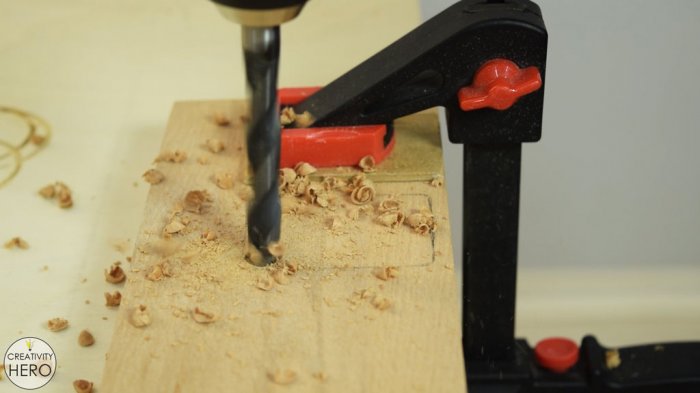

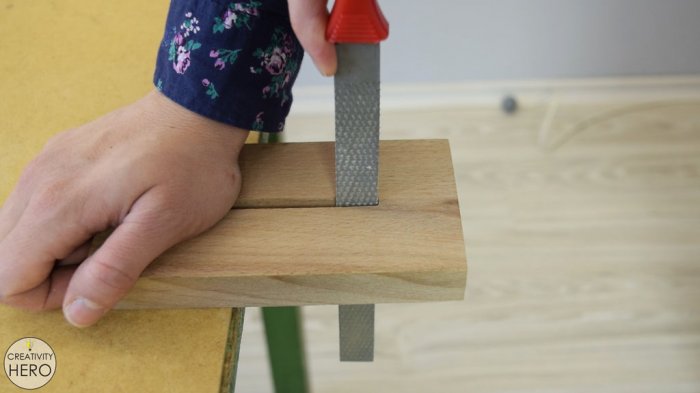

Лучший способ, чтобы сделать паз просверлить как можно больше отверстий внутри контура, а затем удалить излишки при помощи напильника.
Прямо под акрил я поставлю светодиоды, но мне нужно сделать для них больше места. Итак, паз получился 10 мм шириной и 4 мм глубиной.
Делаем отверстие в нижней части основания для контроллера
Контроллер будет размещен в нижней части основания. Он довольно большой, но у меня не было поменьше, а значит, мне нужно найти способ, чтобы вставить его в нижнюю часть дерева.

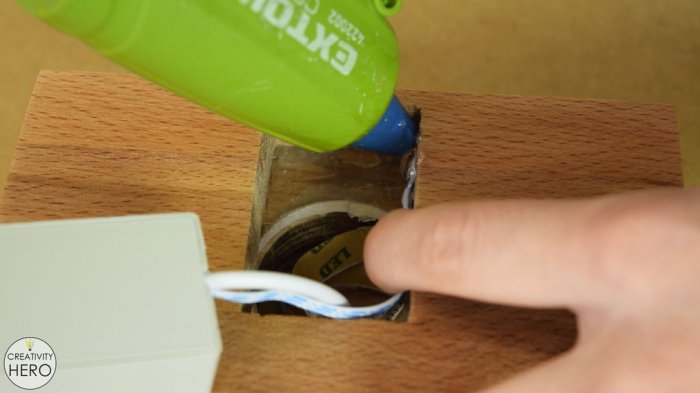

Я только использовать горячий клей, чтобы закрепить его.

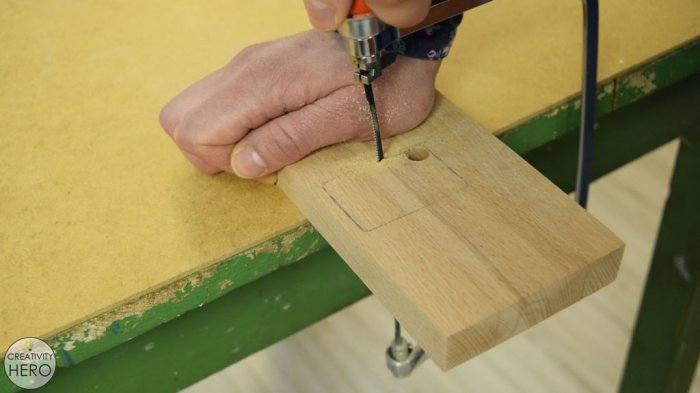

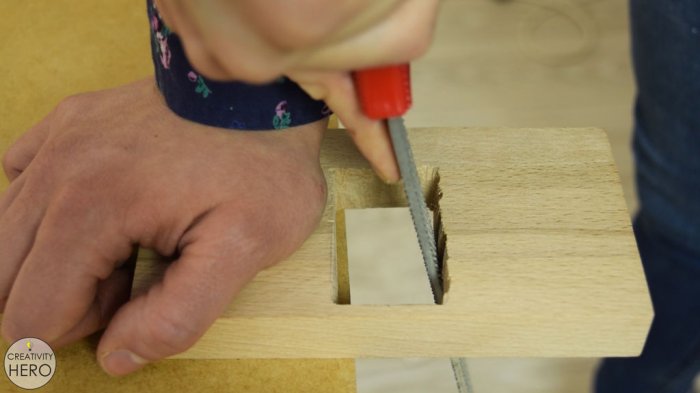

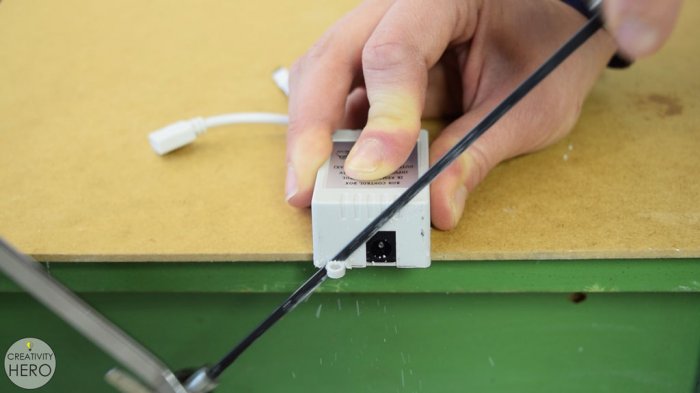

Чтобы сделать квадратное окошко под контроллер я просверлил отверстие 12 мм в диаметре, а потом вставляют лобзик в отверстие. Выпилил окошко и подровнял напильником.

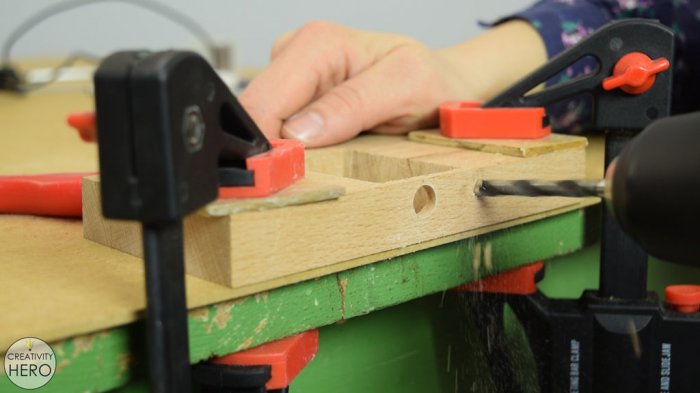

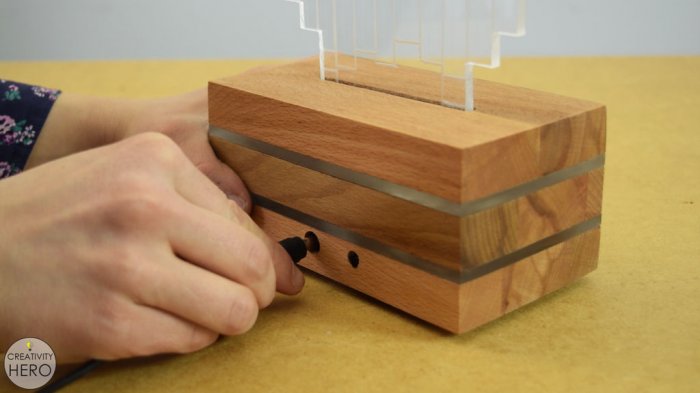

Еще одна вещь, которую мне нужно сделать, это просверлить 2 отверстия на задней стороне внизу. Это будут отверстия для адаптера и инфракрасного приемника. Так как контроллер у меня с пультом дистанционного управления.
Светодиодная лента

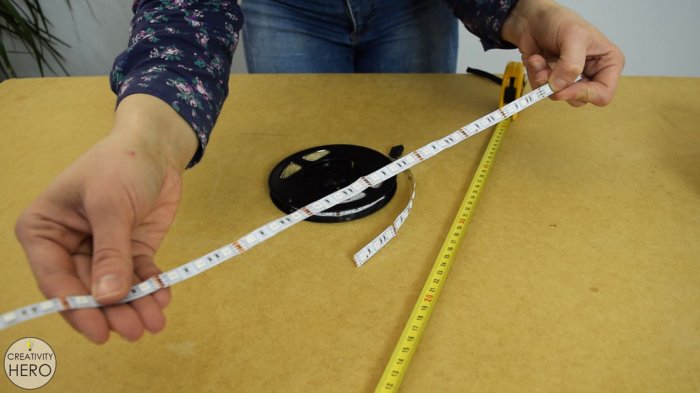

Я использовал цветную RGB светодиодную ленту. Длины 50 см вполне достаточно, поэтому я взяла ножницы и аккуратно разрезаем вдоль обозначенной линии, между медными контактными площадками.

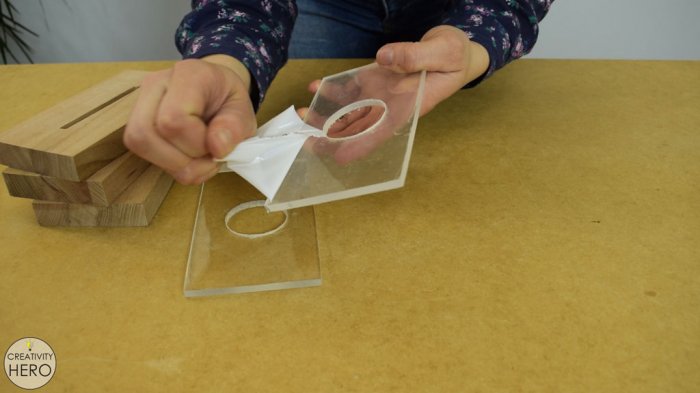

Перед тем как положить все части вместе, я снял защитную пленку с акрила.
Сборка светодиодного светильника

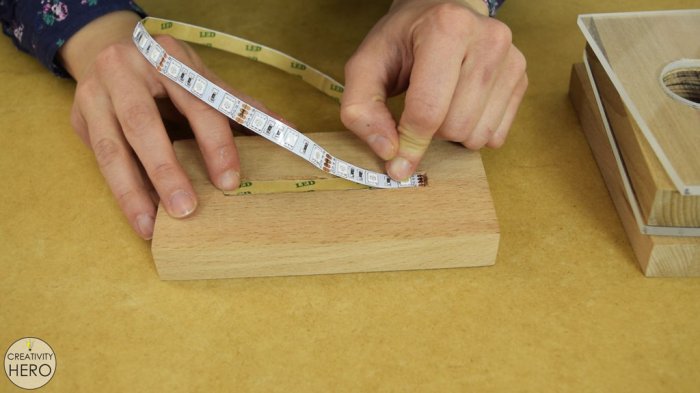

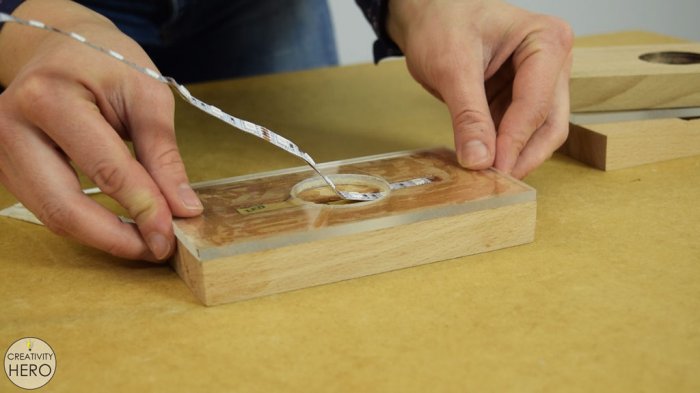

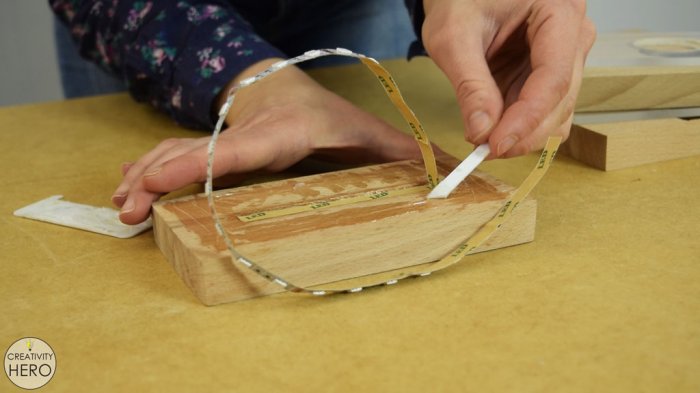

Я начал сборку с приклеиванием светодиодов в паз.
Затем перешел на другие предметы, и приклеил их эпоксидной смолы.
Клей на эпоксидной основе хорошо склеивает акриловое стекло с деревом, так что я рекомендую вам использовать именно его.

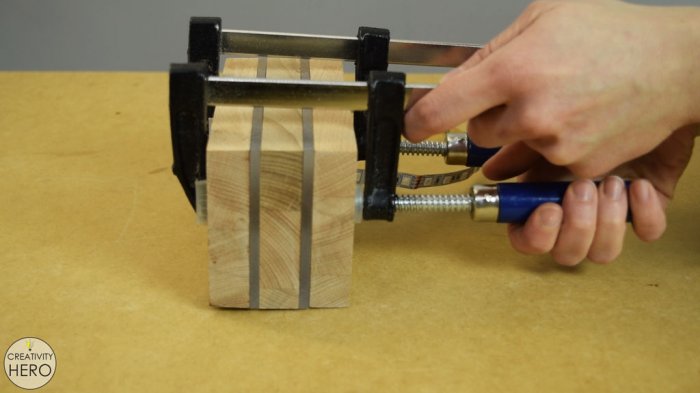

После всех манипуляций зажимаем основание струбциной и ждем высыхание всей конструкции.
Шлифование и окрашивание основания

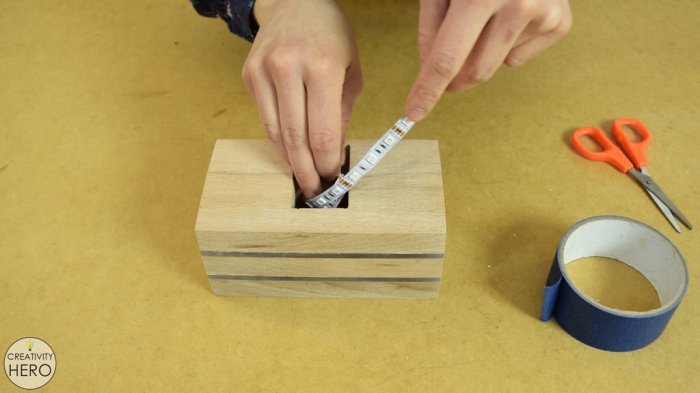

Временно я разместил светодиоды внутри основания, и покрыл их малярным скотчем, чтобы пыль не попала.

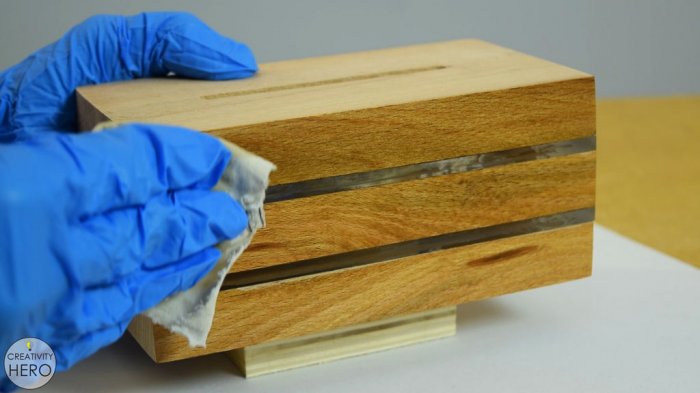

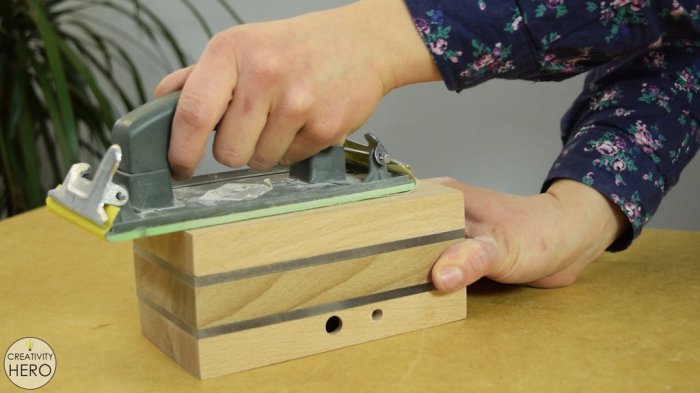

Далее проходимся шлифовальной бумагой мелкой зернистости.

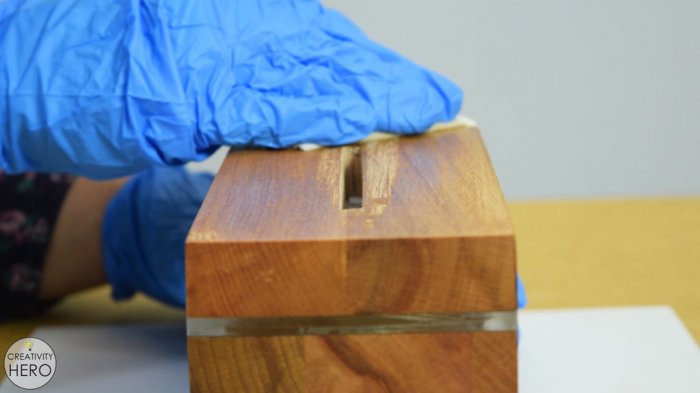

Поверхность готова к окрашиванию, поэтому я наношу прозрачный лак (шеллак), чтобы подчеркнуть красоту древесины бука. Это самая приятная часть всего проекта.
Установка контроллера

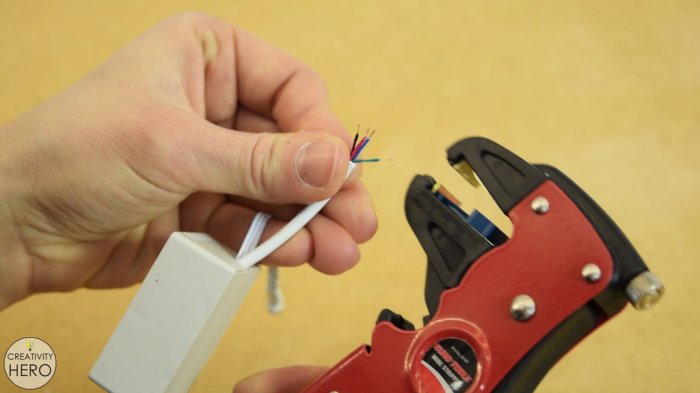

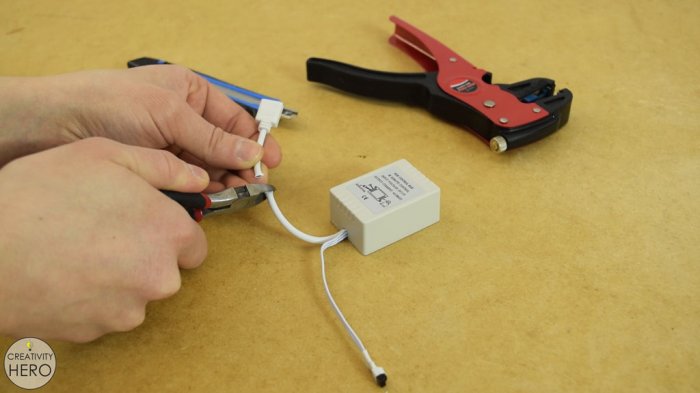

Чтобы разместить контроллер внутри основание светильника мне нужно отрезать половину длины кабеля и наружной изоляции. Кабель состоит из 4 провода, 1 общий плюсовой провод и минусовой 3 провода, один для каждого из 3 каналов.

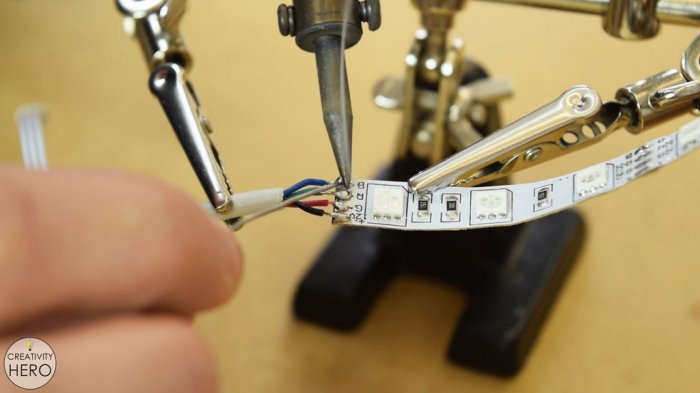

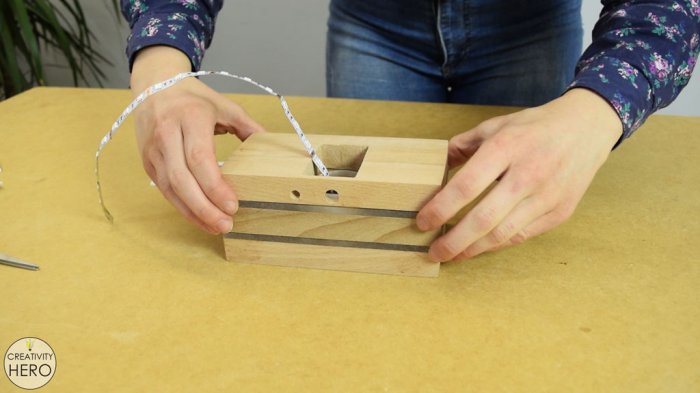

Завел провода внутрь и вывел концы, а затем припаять их к светодиодной ленте паяльником и припоем.

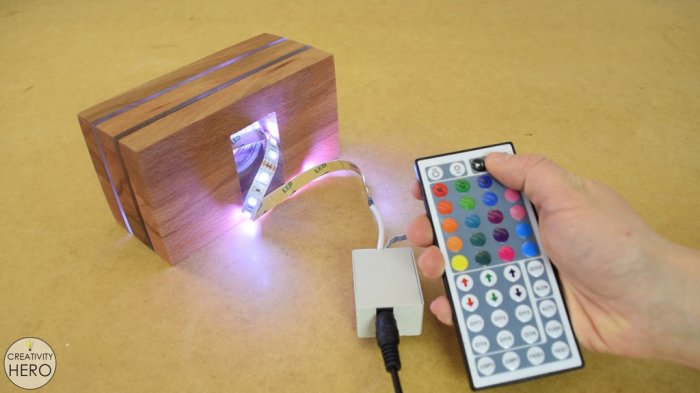

Я проверил, если все хорошо - подключаем адаптер 12 В к контроллеру.

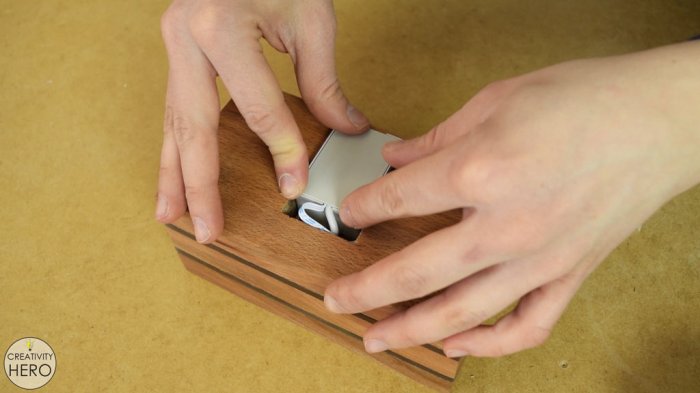

Все работает правильно, поэтому я могу посадить контроллер на горячий клей.
Далее вывел ИК приемник.

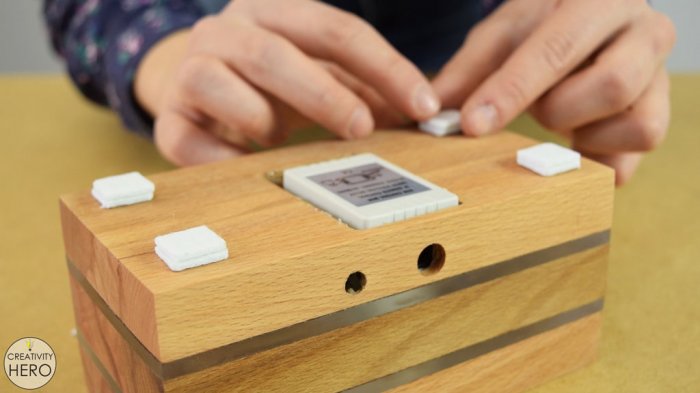

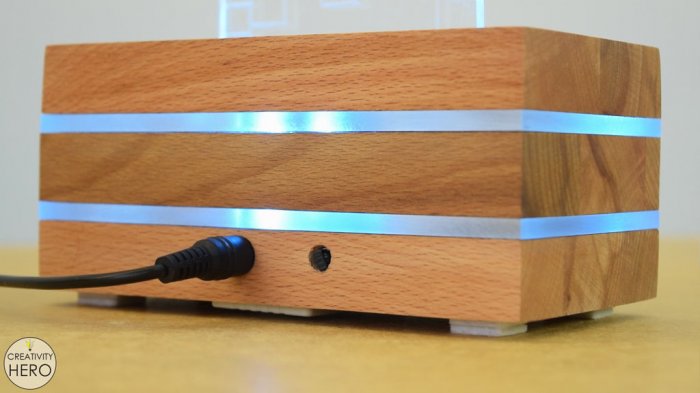

Для того, чтобы избежать царапин на любой поверхности, я сделаю ноги из фетра. Я вырезаю квадраты и приклеил в каждый угол.

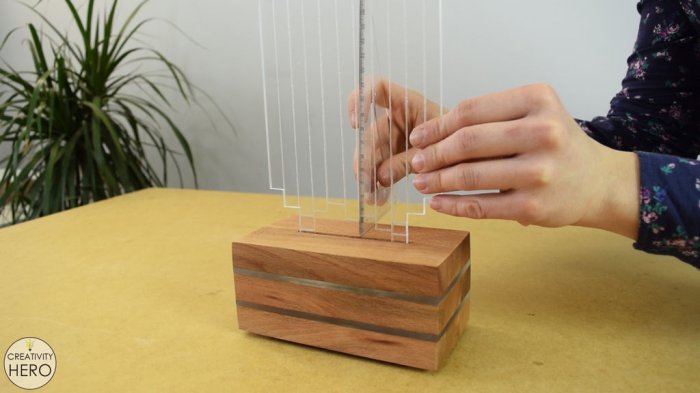

Установка акриловой фигуры в паз

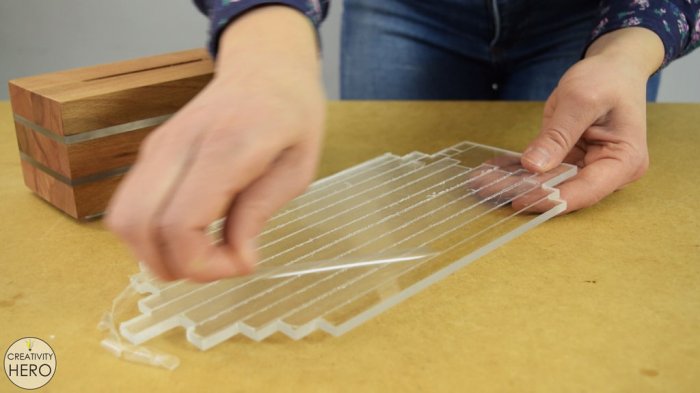

Наконец, я снял защитную пленку с акриловой фигуры и установил ее в паз, зафиксировав эпоксидной смолой.
Оставил все до полного высыхания. Мой светильник почти готов.

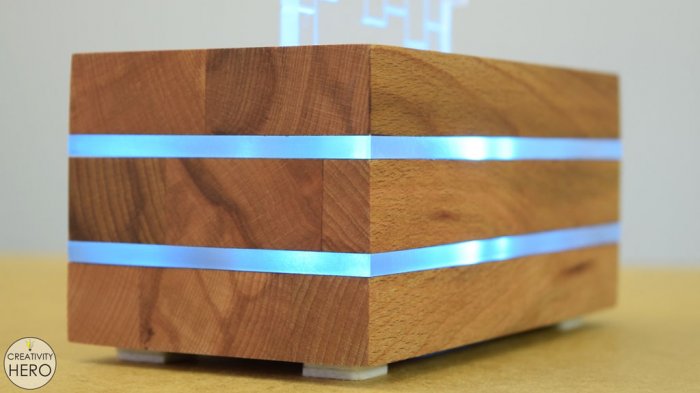

Наслаждаемся красотой светильника
Теперь я могу наслаждаться красотой этой красивой конструкции. Эта лампа является очень простой и в тоже время очень современной.
Это был очень интересный и увлекательный процесс создания светильника. Я надеюсь, что эта подробная инструкция позволит Вам сделать свой собственный светильник своими руками. В продолжении всего сказанного рекомендую посмотреть видео инструкцию по изготовлению и испытанию светильника.
