Сверлилка для плат

Сделать приспособления для сверления плат, не использую покупных патронов и других деталей очень просто. Такой сверлилкой из моторчика я насверлил за свое время не одну сотню отверстий в самодельных платах. Время, потраченное на изготовление этой приспособы уйдет не больше 10 минут.
Конечно сверлить можно не только текстолитовые платы, но и пластмассу, тонкий металл типа алюминия, и т.п.

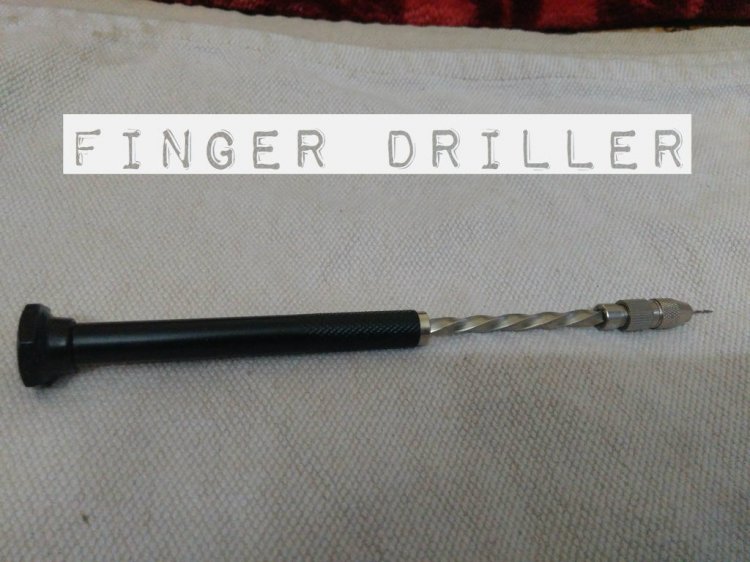

До этого я пользовался ручным инструментом, затрачивая колоссальное время и силы на сверление нескольких отверстий.
Сверлилка для плат

Сейчас же все это делается за считанные секунды, причем без всяких усилий и напрягов.

Необходимые материалы


Сверлилка для плат

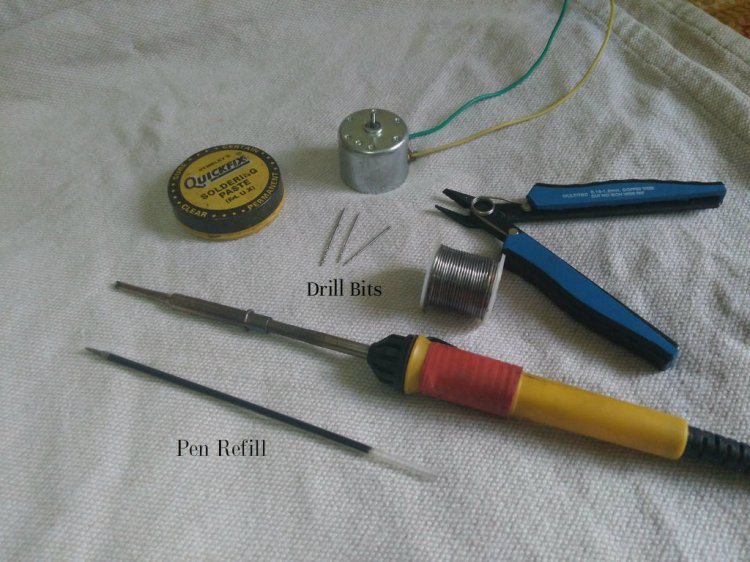

Все можно сделать из барахла, и ничего, по сути, покупать не придется. Что нужно для изготовления:
  • Электродвигатель на 6-18 В. Я взял из старого магнитофона.
  • Источник питания постоянного тока к моторчику на 5-20 В, в соответствии с напряжением моторчика. Если будут отличия в ту или иную сторону вольт на 5, то ничего страшного.
  • Сверло 0,5-0,9 мм. Если нет можно купить в местном магазине.
  • Паста от шариковой ручки.

Инструмент:
  • Резак или кусачки.
  • Провода.
  • Паяльной паста или флюс с припоем.
  • Паяльник.
  • 10 минут вашего драгоценного времени ;-)

Начало Работы


Сверлилка для плат

Сверлилка для плат

Сверлилка для плат

Сверлилка для плат

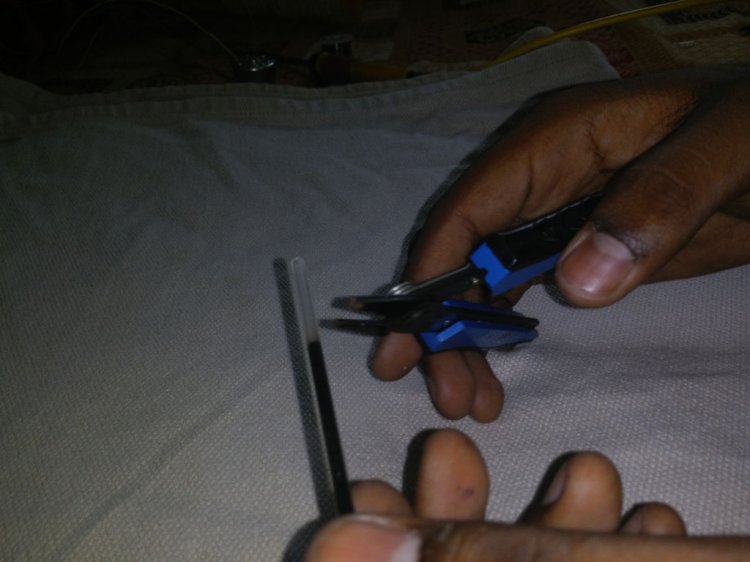

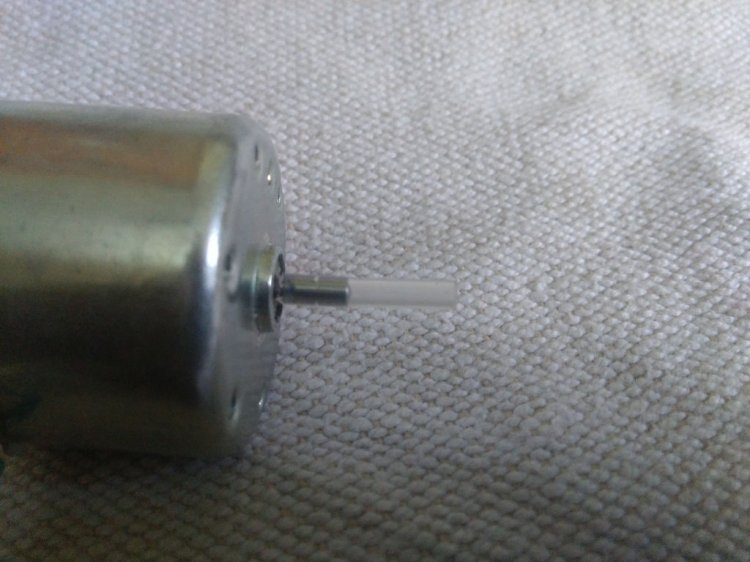

Первое что нужно сделать, это отрезать от пасты кусочек, примерно 2 сантиметра. Внутренний диаметр пасты очень хорошо подходит к диаметру вала двигателя. Поэтому паста очень туго надевается на вал и отлично держится. Если паста одевается легко - ищите другу, они бывают разные. Обычно все подходит как надо.

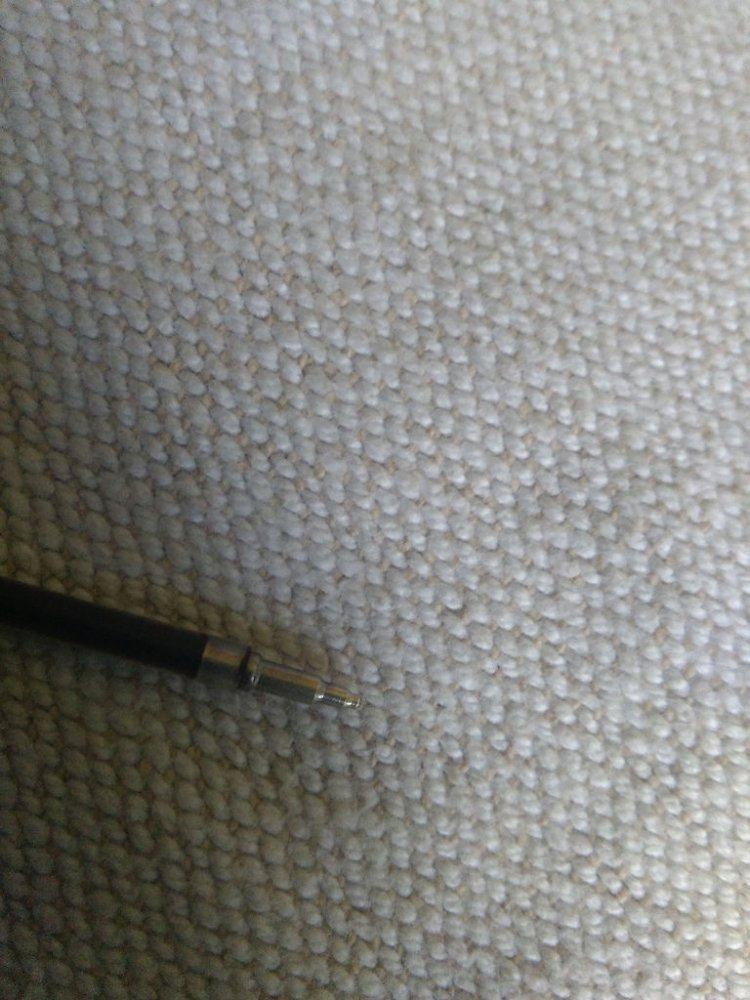

Далее снимаем с пасты наконечник с шариком, которым пишу. Чтобы не испачкаться чернилами - промойте этот наконечник спиртом или одеколоном.
Сверлилка для плат

Сверлилка для плат

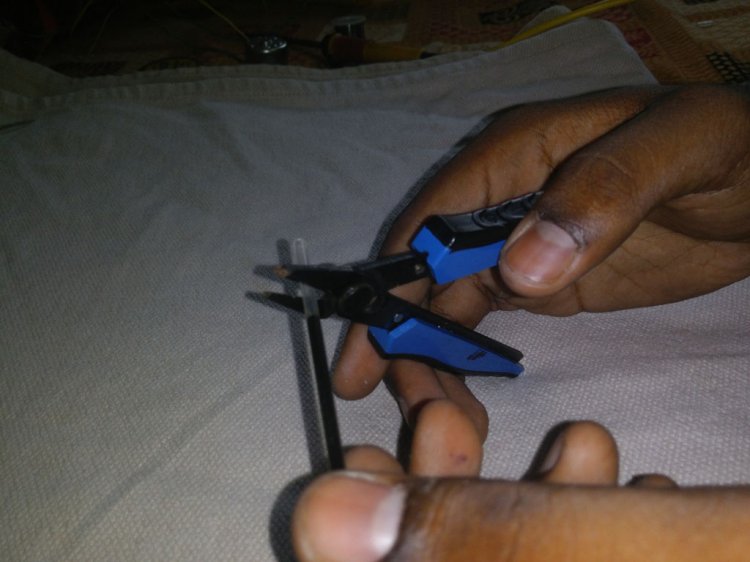

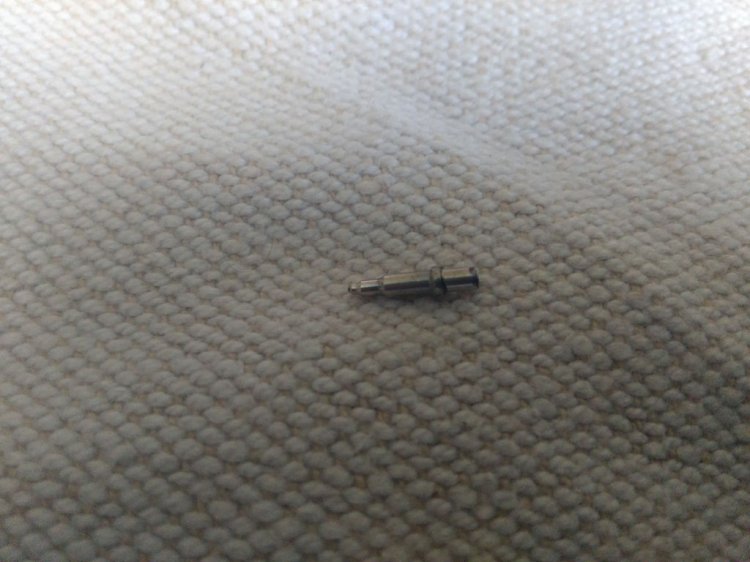

Затем ножом или кусачками откусываем шарик пера.
Сверлилка для плат

Получается своеобразная трубка. Вставляем сверло, оно должно проходить свободно.
Теперь, чтобы зафиксировать сверло нужно его припаять.
Сверлилка для плат

Сверлилка для плат

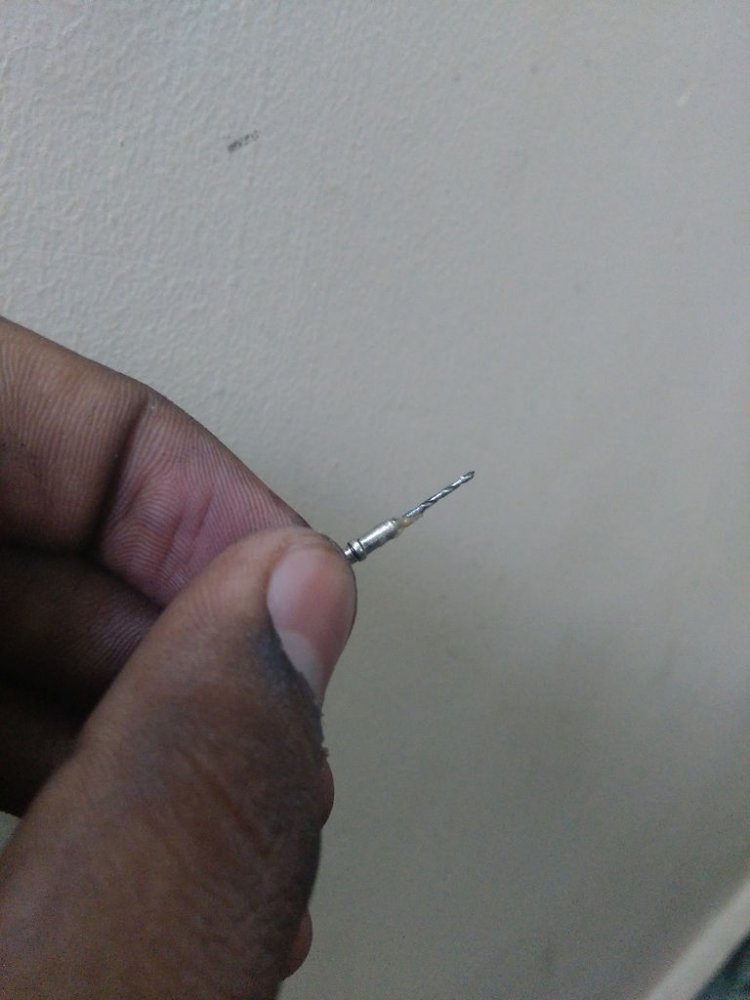

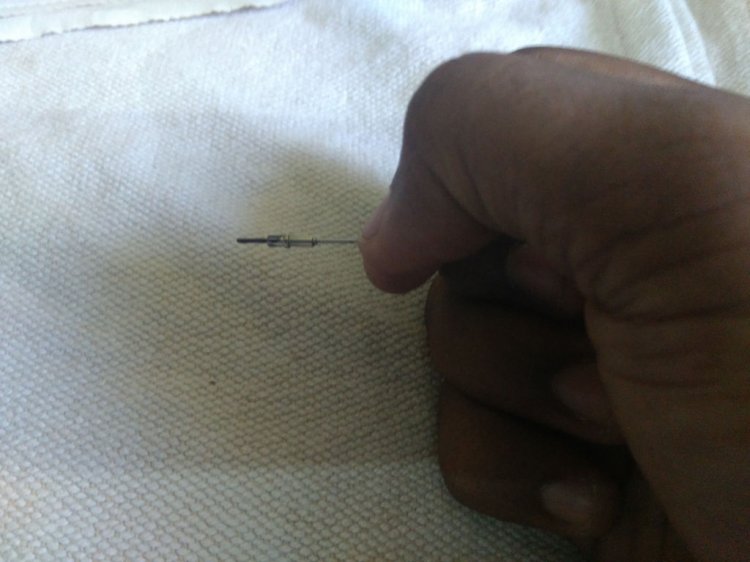

Сверло режущей частью не следует высовывать слишком много. Смачиваем флюсом и запаиваем припоем. Паяется все очень хорошо, вне зависимости от металлов сверла и пера.

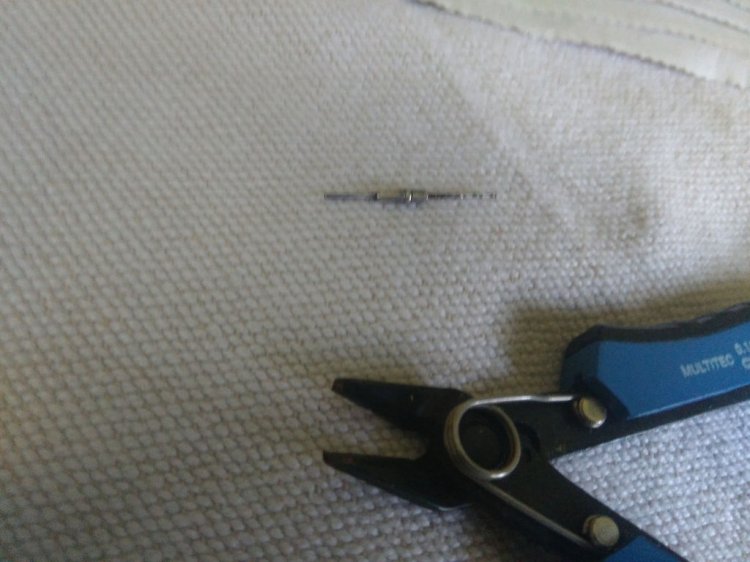

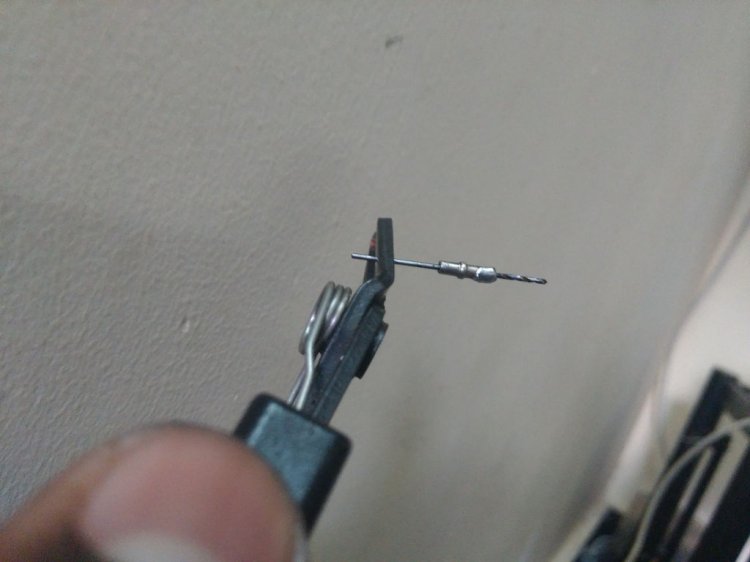

Лишний кончик торчащего сверла откусываем кусачками.
Сверлилка для плат

Сверлилка для плат

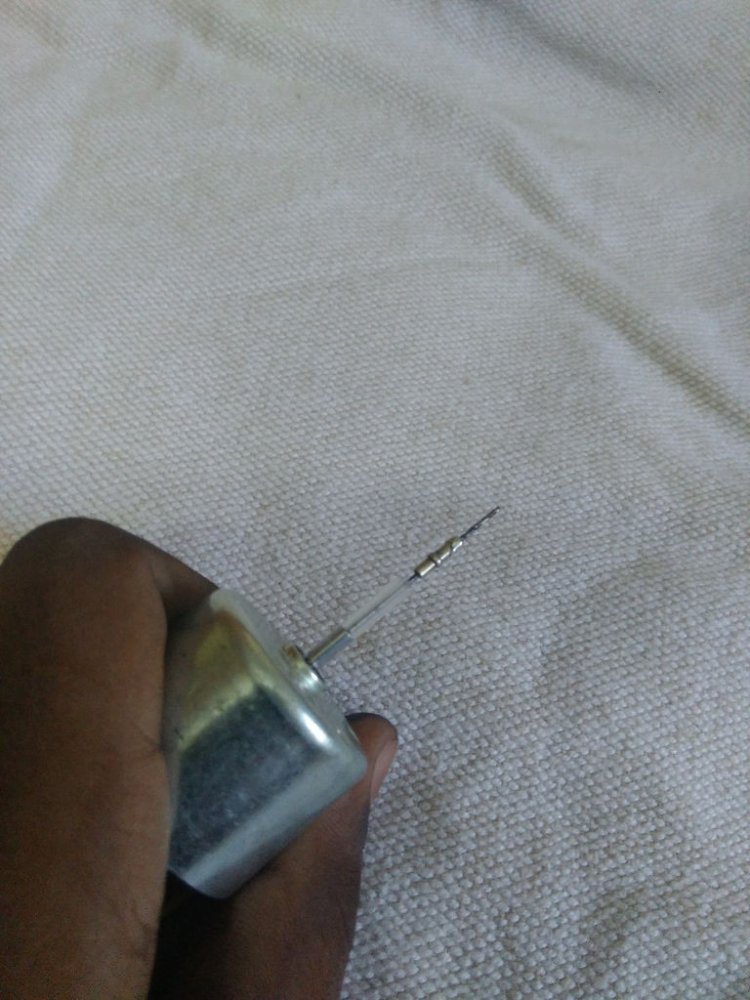

Одеваем перо на пасту и самодельный сверлильный патрон у насготов.
Сверлилка для плат

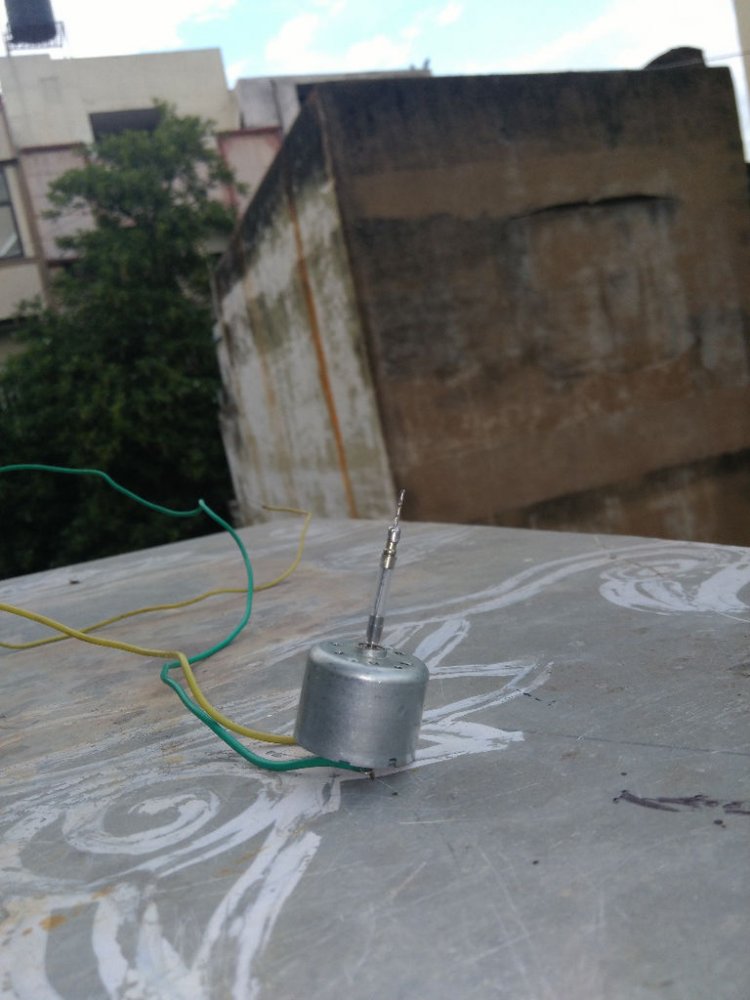

Подключаем к имеющемуся блоку питания и сверлим. При подключении смотрите на направление вращения сверла, чтобы оно вращалось в нужном направлении, а не в противоположном.
Для питания можно использовать не только адаптер, но и батарейки.

Смотрите видео работы сверлилки
