История гидроэнергетики берет начало от простого водяного колеса, которое нашим предкам пришло в голову установить на порогах реки. Сначала его использовали для мельницы, тем самым облегчив работу жерновов. Позднее люди научились использовать силу воды для самых разных нужд – изготовления бумаги, распиловки бревен, в кузнечном деле и даже для пивоварения. Венцом творения был электрогенератор, который удалось подключить к турбине. Так появились ГЭС, принцип которых используют сегодня и для домашних изобретений, в том числе и в сегодняшней самоделке.
Ее автору удалось собрать ее буквально из старой стиралки, слегка модернизировав и грамотно использовав ресурсы ближайшей речки на его загородном участке. Он утверждает, что живет уже несколько лет без подключения к электрическим сетям, и не платит за электричество ни копейки. Мощности от гидрогенератора хватает чтобы снабдить электричеством не только все электроприборы в доме, но и потянуть работу мастерской с электроинструментами. Как такое возможно? Давайте посмотрим вместе.
Электрогенератор  гидротурбина из старой стиральной машины

Электрогенератор  гидротурбина из старой стиральной машины

Принцип работы гидроэлектрогенератора


В данной домашней разработке используется родной корпус стиральной машины. Двигатель перемонтируется в режим генератора, и помещается обратно на свое посадочное место. Колесо Пелтона применяется как движущая турбина, аккумулирующая потоки воды, и передающая кинетическую энергию генератору. Переменный 3-х фазный ток, получаемый на выходе генератора, пропускается через выпрямитель из трех диодных мостов. Постоянный ток подается на зарядку аккумуляторов через контроллер, а от них на инвертор 12V/220V, снова получая переменную частотность.

Материалы, инструменты


Материалы:
  • Старая стиральная машина с инверторным двигателем;
  • Колесо Пелтона;
  • Небольшой отрезок тента;
  • Фанера;
  • Оргстекло или плексиглас;
  • Силикон;
  • Гидроизоляция для пластика - краска или мастика;
  • Саморезы, гайки, шайбы, болты и наждачная бумага.

Инструмент:
  • Дрель с корончатой фрезой, сверлами и насадкой под саморезы;
  • Сабельная пила или электролобзик;
  • Ручной инструмент: гаечные ключи, плоскогубцы, малярный нож и пистолет для силикона.

Собираем гидроэлектрогенератор


Подготовительные демонтажные работы

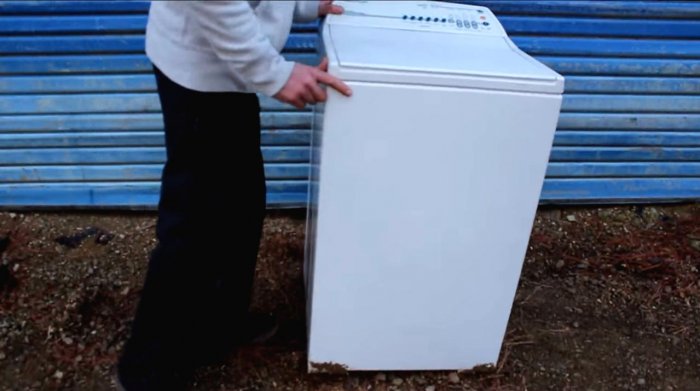

Для начала необходимо разобрать стиральную машинку, оставив лишь нужные нам детали.
Электрогенератор  гидротурбина из старой стиральной машины

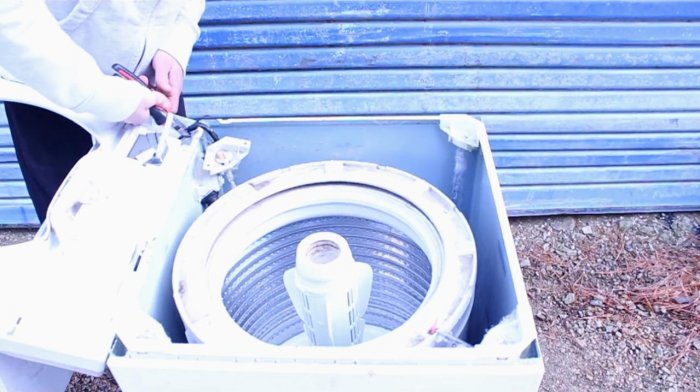

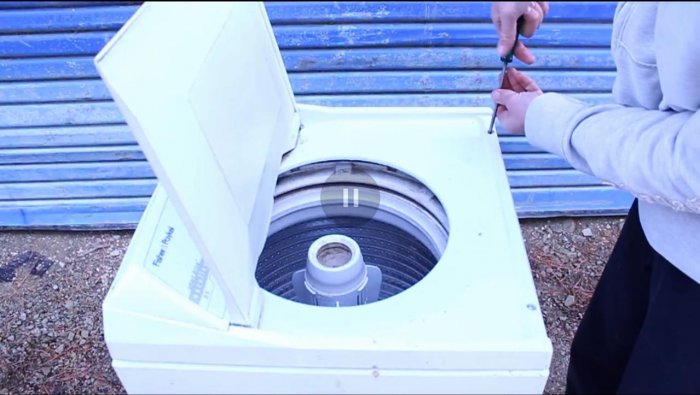

Машинка вертикального типа, поэтому снимаем торцевую крышку с лицевой стороны и демонтируем электронную панель контроля режимов стирки.
Электрогенератор  гидротурбина из старой стиральной машины

Электрогенератор  гидротурбина из старой стиральной машины

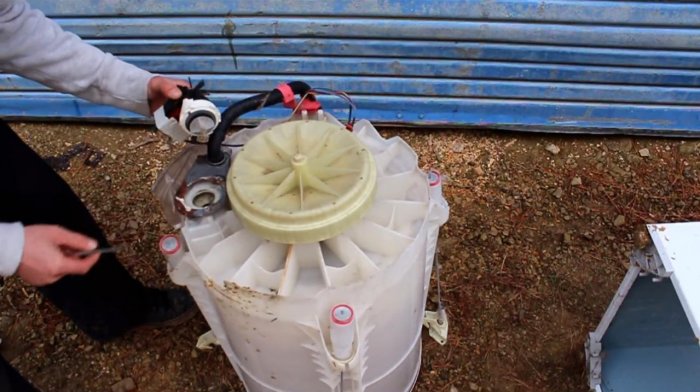

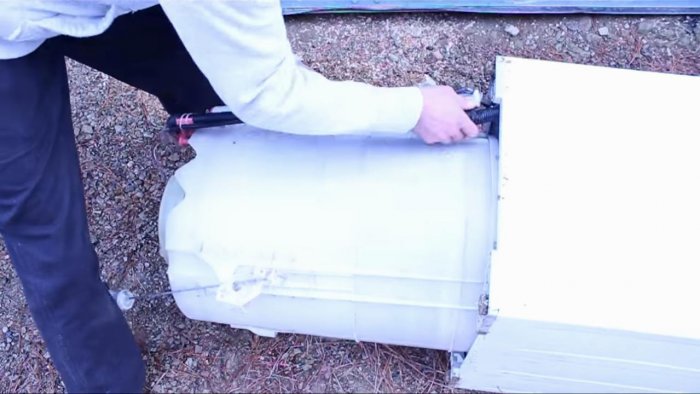

Вытаскиваем внешний барабан и демонтируем насос и лишние шланги подводки воды.
Электрогенератор  гидротурбина из старой стиральной машины

Электрогенератор  гидротурбина из старой стиральной машины

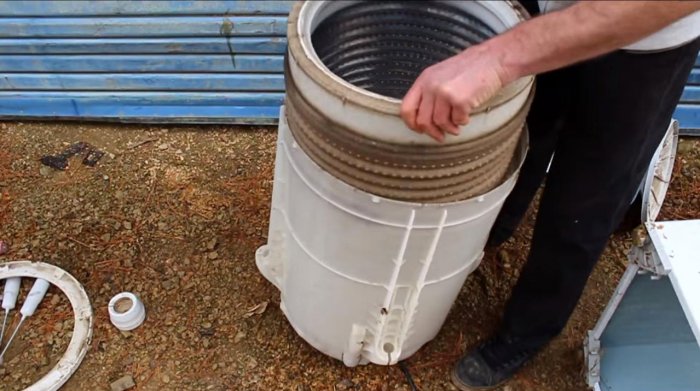

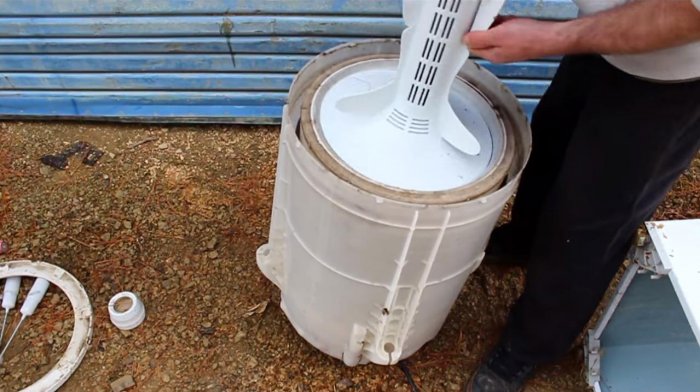

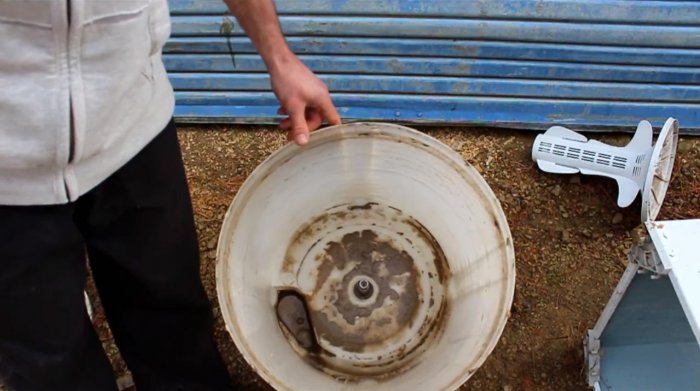

Маховик для стирки нам не нужен, как в прочем и внутренняя стальная емкость для белья.
Электрогенератор  гидротурбина из старой стиральной машины

Электрогенератор  гидротурбина из старой стиральной машины

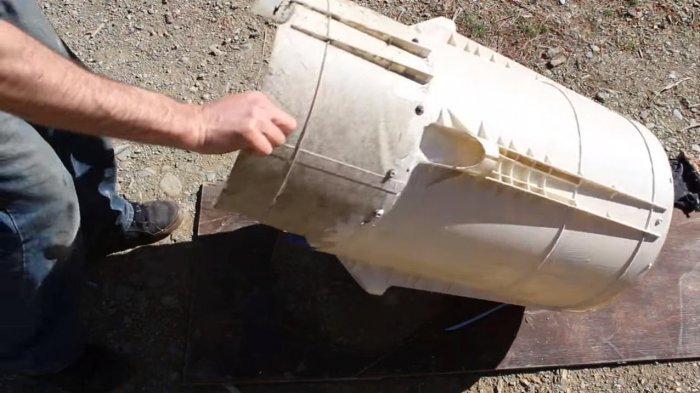

Все что должно остаться – это внешний пластиковый барабан и двигатель на валу.
Электрогенератор  гидротурбина из старой стиральной машины

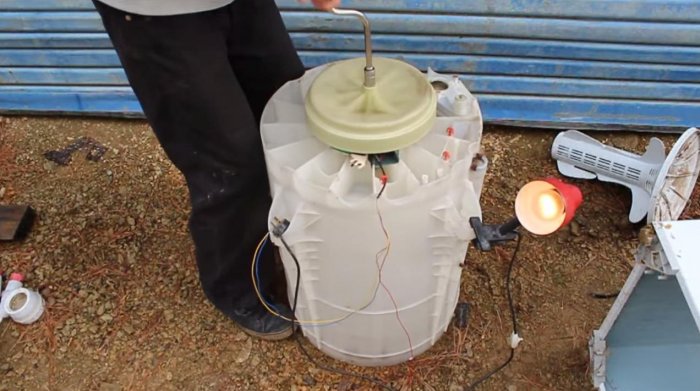

Как мы можем убедиться, перемонтированный инверторный двигатель уже выдает электричество при вращении вала.
Электрогенератор  гидротурбина из старой стиральной машины

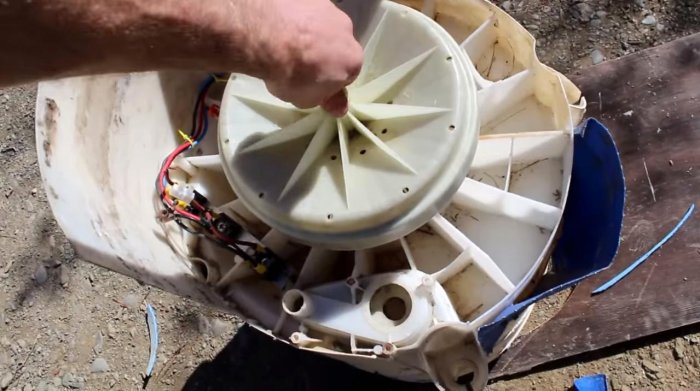

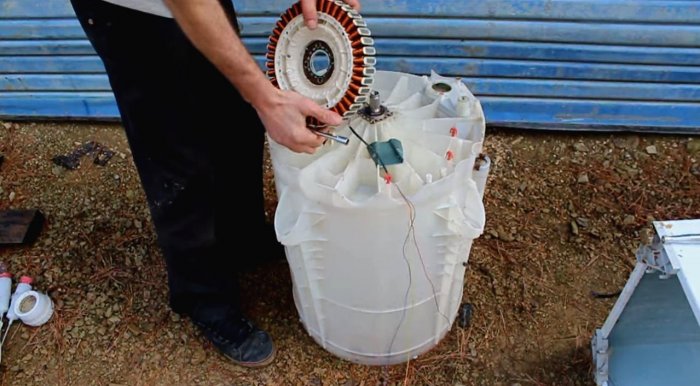

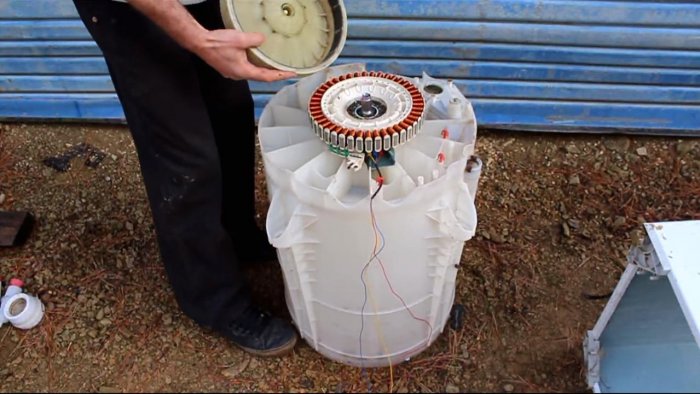

Теперь необходимо разобрать двигатель, оставив на корпусе только вал с подшипниками.
Электрогенератор  гидротурбина из старой стиральной машины

Электрогенератор  гидротурбина из старой стиральной машины

Электрогенератор  гидротурбина из старой стиральной машины

Электрогенератор  гидротурбина из старой стиральной машины

Изготовление гидротурбины

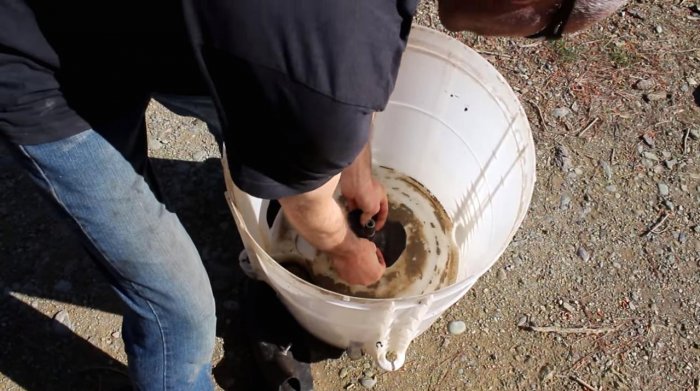

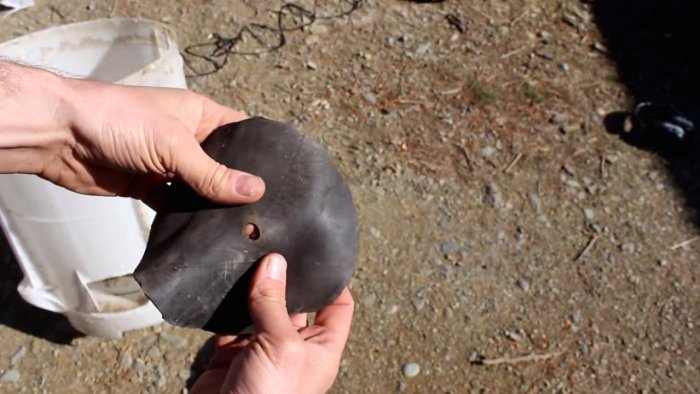

Герметизировать наш вал поможет резиновая прокладка, вырезанная из старой камеры. Делаем в ней отверстие посередине, и насаживаем плотно на стержне вала.
Электрогенератор  гидротурбина из старой стиральной машины

Электрогенератор  гидротурбина из старой стиральной машины

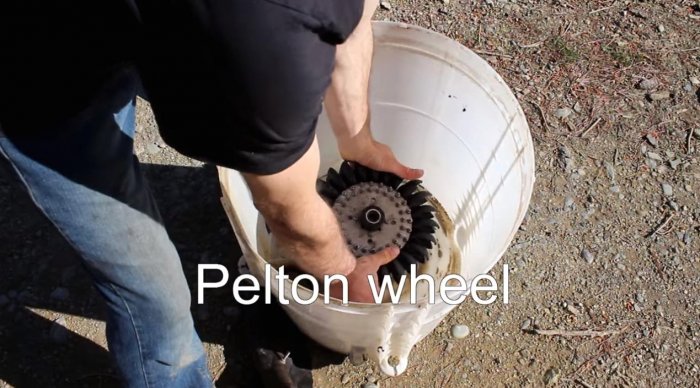

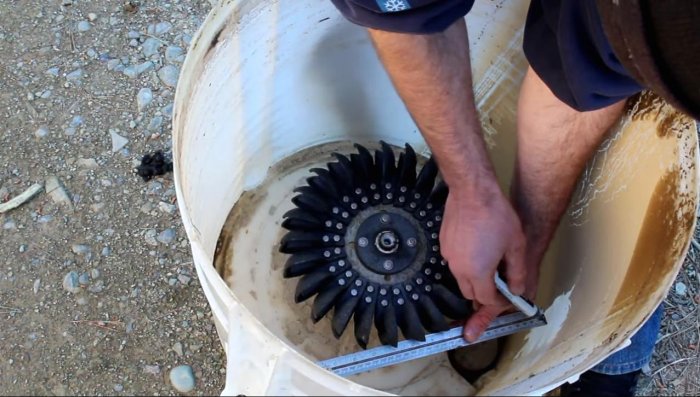

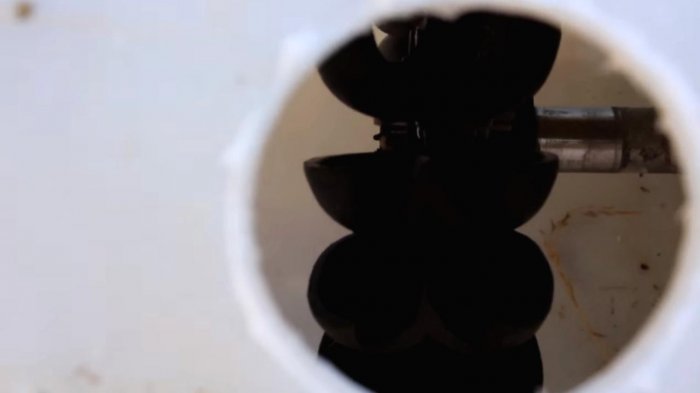

Небольшое колесо Пелтона будет осуществлять забор воды. Этому изобретению почти полторы сотни лет, а оно все не теряет актуальности и применяется даже на некоторых ГЭС. Его необходимо закрепить на валу так, чтобы оно могло свободно двигаться и не касалось корпуса.
Электрогенератор  гидротурбина из старой стиральной машины

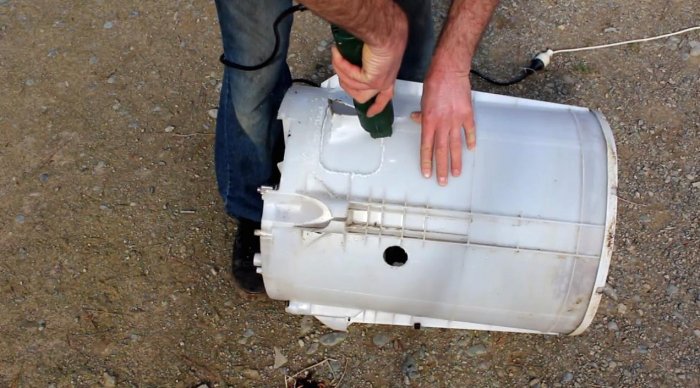

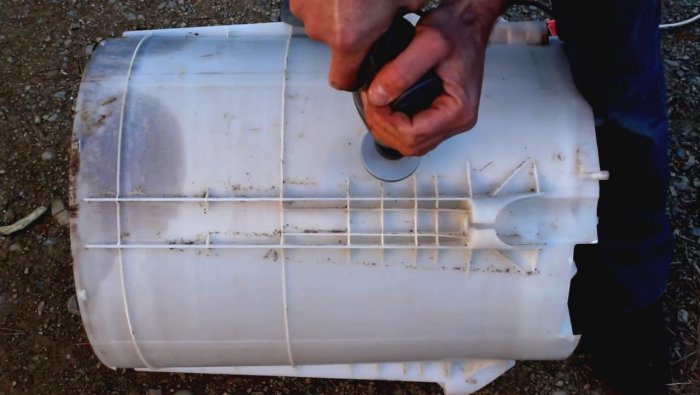

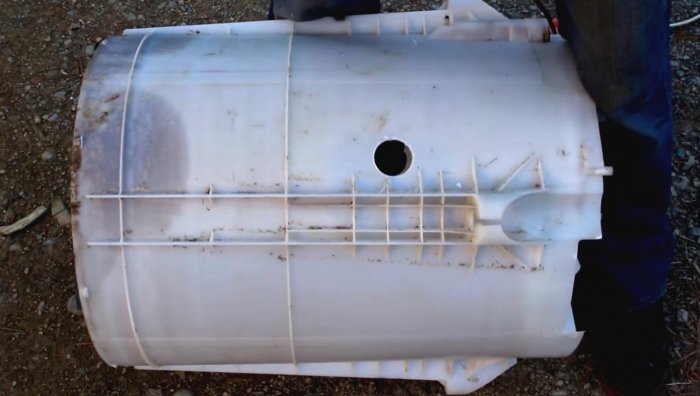

Размечаем под него отверстие в корпусе для подачи воды, и сверлим его корончатой фрезой.
Электрогенератор  гидротурбина из старой стиральной машины

Электрогенератор  гидротурбина из старой стиральной машины

Электрогенератор  гидротурбина из старой стиральной машины

Электрогенератор  гидротурбина из старой стиральной машины

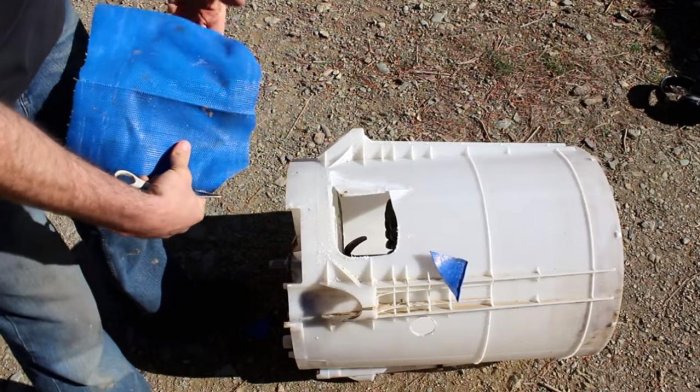

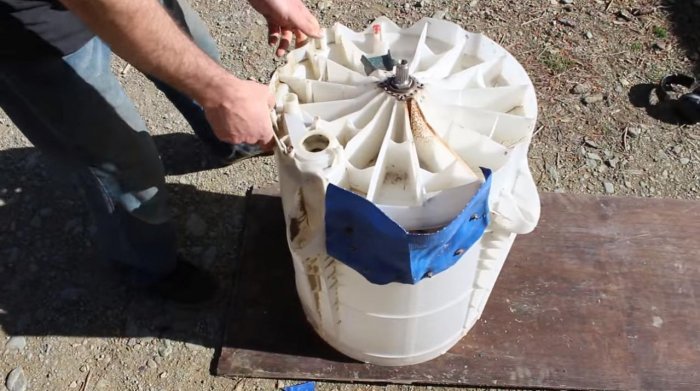

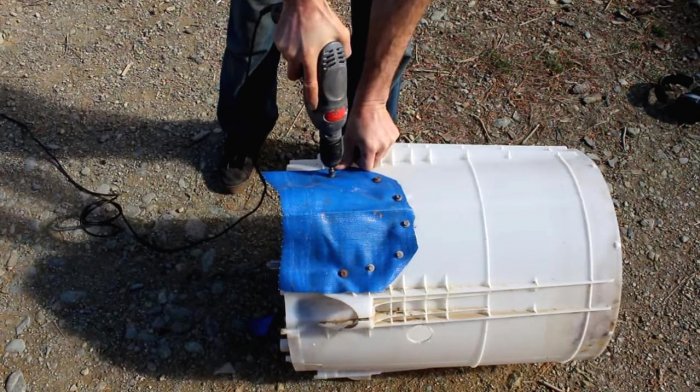

Лобзиком или сабельной пилой делаем сливное отверстие в форме прямоугольника, и закрываем его на саморезы отрезком водонепронецаемого тента. Должно получиться вот так (фото).
Электрогенератор  гидротурбина из старой стиральной машины

Электрогенератор  гидротурбина из старой стиральной машины

Электрогенератор  гидротурбина из старой стиральной машины

Электрогенератор  гидротурбина из старой стиральной машины

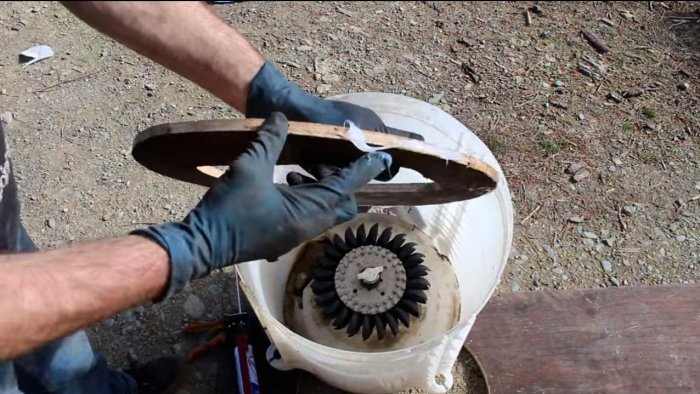

Далее нужно изготовить заглушку для бака нашей гидротурбины. Делаем ее из куска влагостойкой фанеры, выпиливая лобзиком окружность, равную внутреннему диаметру барабана. В самой заглушке делаем смотровое отверстие для контроля работы агрегата. Которое затем будет закрыто оргстеклом.
Электрогенератор  гидротурбина из старой стиральной машины

Электрогенератор  гидротурбина из старой стиральной машины

Электрогенератор  гидротурбина из старой стиральной машины

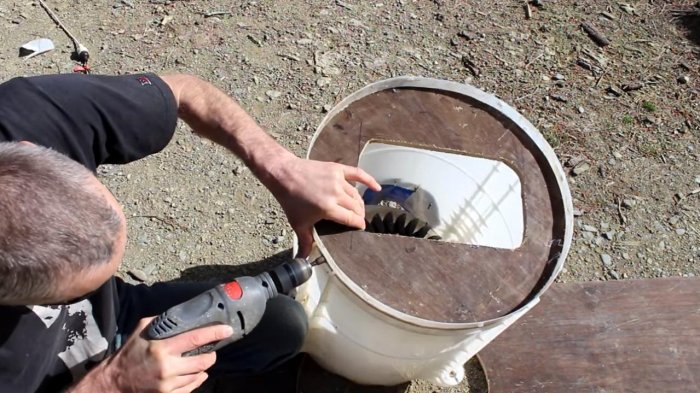

Обмазываем торец фанеры силиконом, и насаживаем ее внутрь. Закрепляем ее с помощью саморезов через корпус турбины.
Электрогенератор  гидротурбина из старой стиральной машины

Электрогенератор  гидротурбина из старой стиральной машины

Электрогенератор  гидротурбина из старой стиральной машины

Электрогенератор  гидротурбина из старой стиральной машины

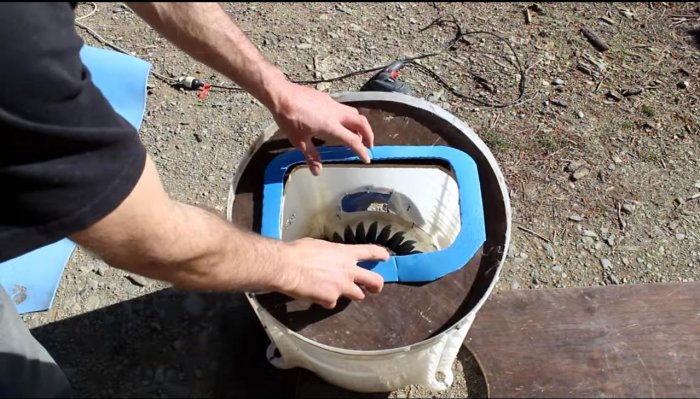

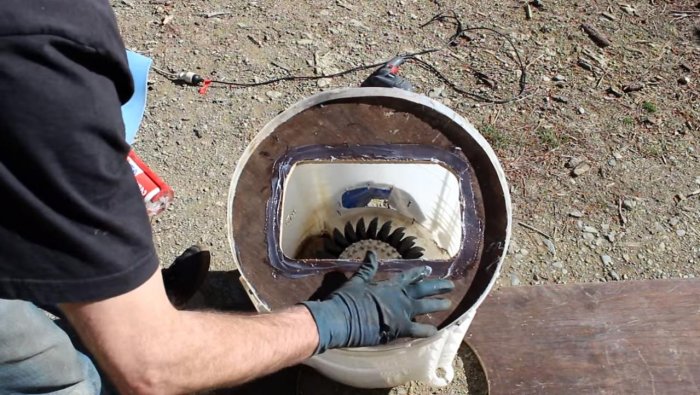

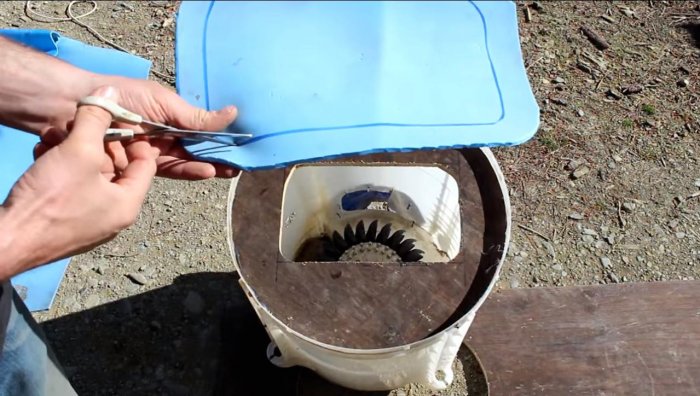

Вырезаем из прорезиненного материала прокладку для оргстекла, и приклеиваем ее на силикон к фанере.
Электрогенератор  гидротурбина из старой стиральной машины

Электрогенератор  гидротурбина из старой стиральной машины

Электрогенератор  гидротурбина из старой стиральной машины

Электрогенератор  гидротурбина из старой стиральной машины

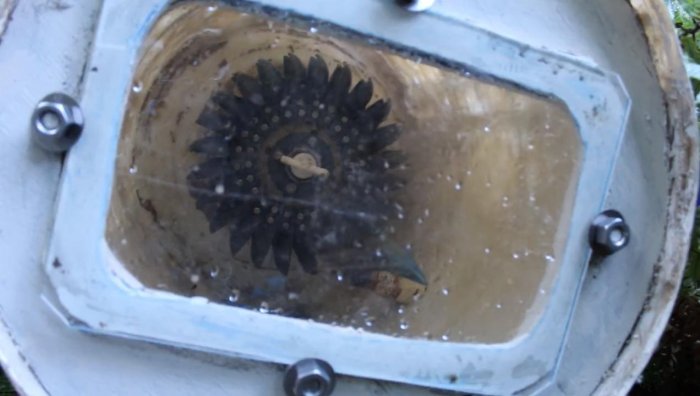

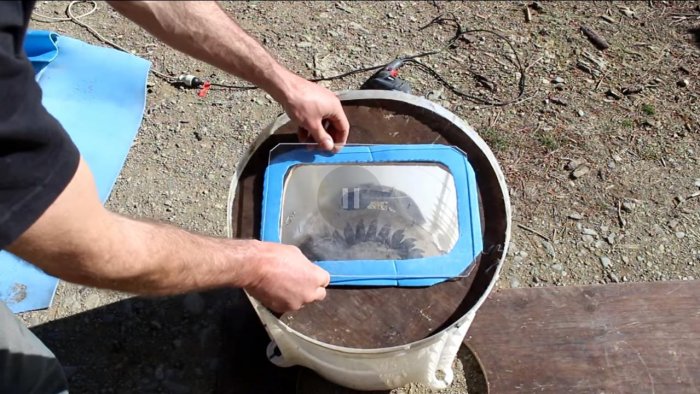

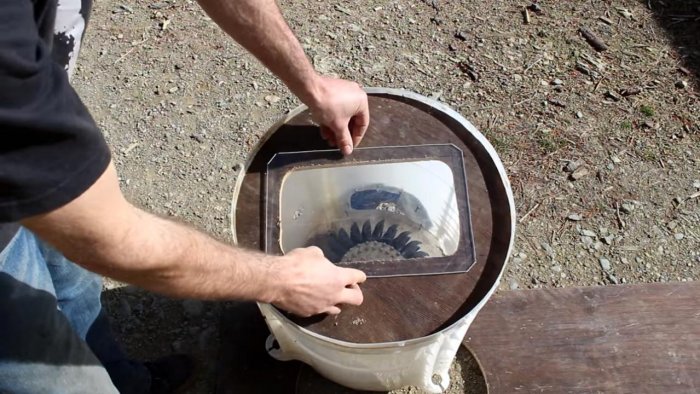

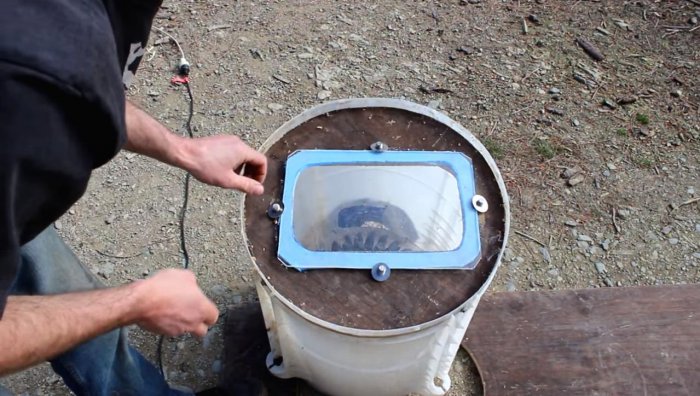

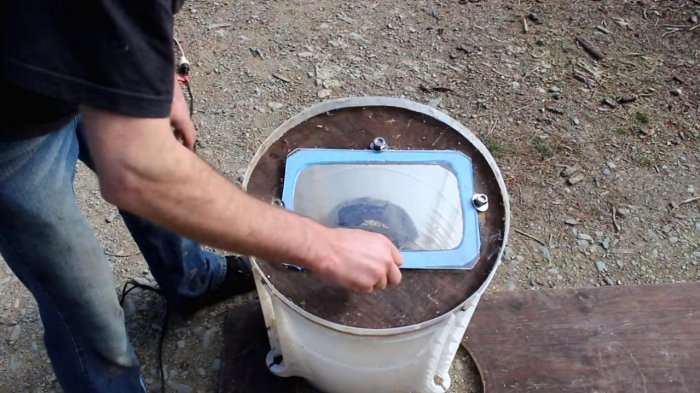

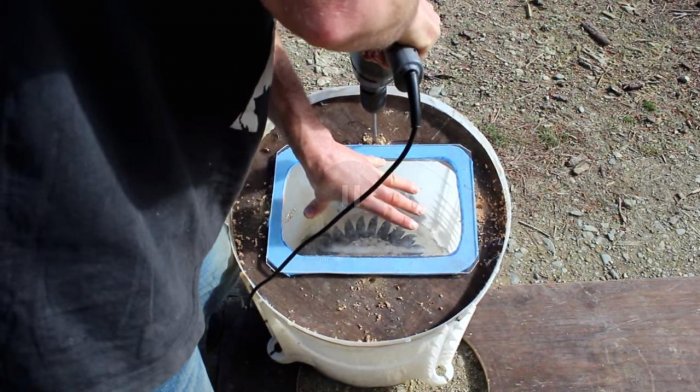

Засверливаем четыре отверстия по сторонам прямоугольника окошка, и с внутренней стороны помещаем в них прижимные болты. На них и будем закреплять оргстекло, чтобы оно было съемным на случай непредвиденных поломок.
Электрогенератор  гидротурбина из старой стиральной машины

Электрогенератор  гидротурбина из старой стиральной машины

Электрогенератор  гидротурбина из старой стиральной машины

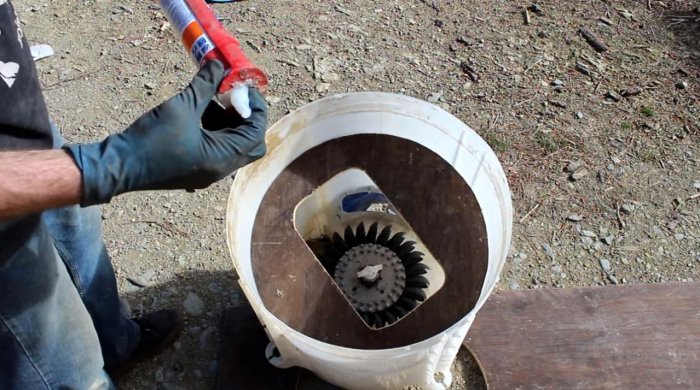

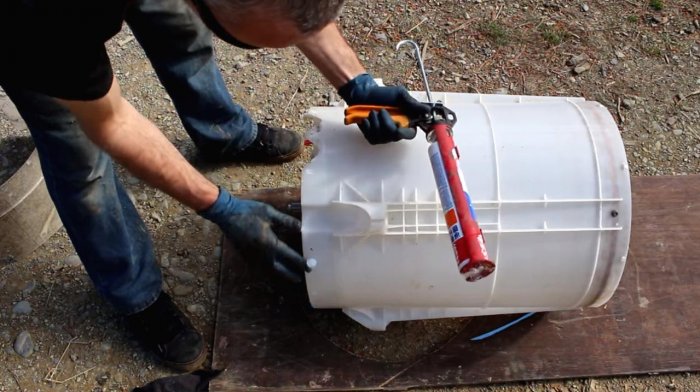

Герметизируем стык нашей заглушки с корпусом силиконом.
Электрогенератор  гидротурбина из старой стиральной машины

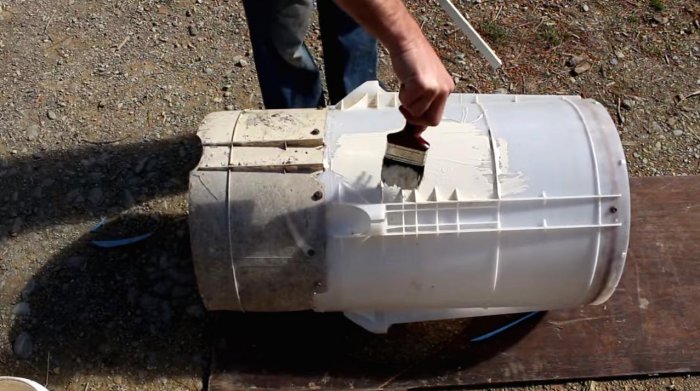

Для защиты электрической части агрегата, автор установил дополнительный кожух из пластика на край турбины с помощью саморезов. Сам пластиковый корпус прокрасил краской чтобы защитить пластик от растрескивания.
Электрогенератор  гидротурбина из старой стиральной машины

Электрогенератор  гидротурбина из старой стиральной машины

Электрогенератор  гидротурбина из старой стиральной машины

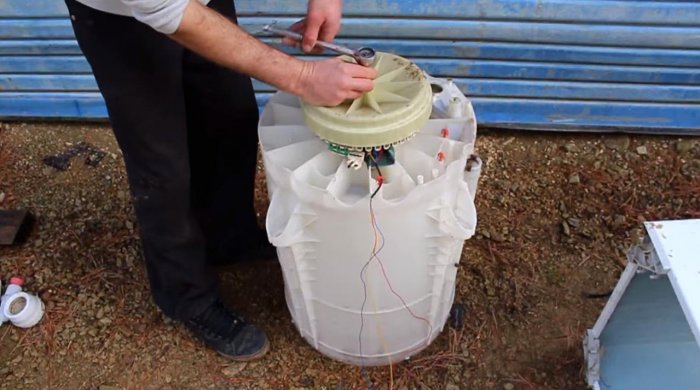

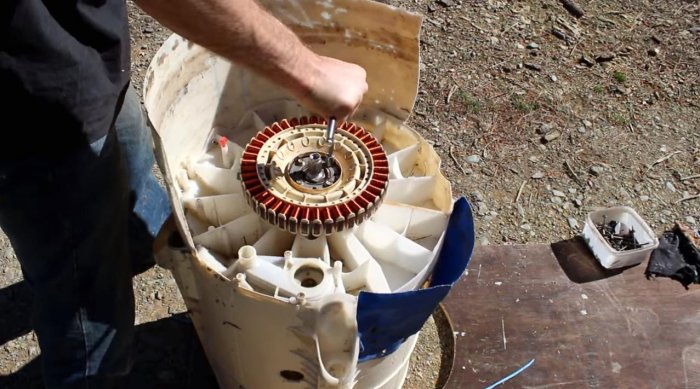

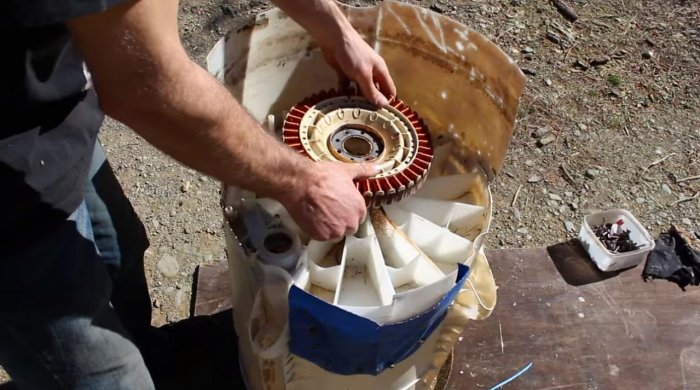

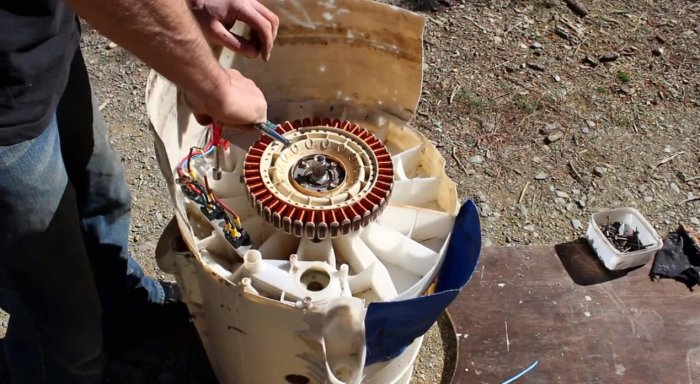

Настала очередь собрать двигатель, установить его на агрегате. Крепим на посадочные болты статор.
Электрогенератор  гидротурбина из старой стиральной машины

Электрогенератор  гидротурбина из старой стиральной машины

Для получения постоянного тока для зарядки аккумуляторов закрепляем планку из трех диодных мостов, по каждому на фазу.
Электрогенератор  гидротурбина из старой стиральной машины

Электрогенератор  гидротурбина из старой стиральной машины

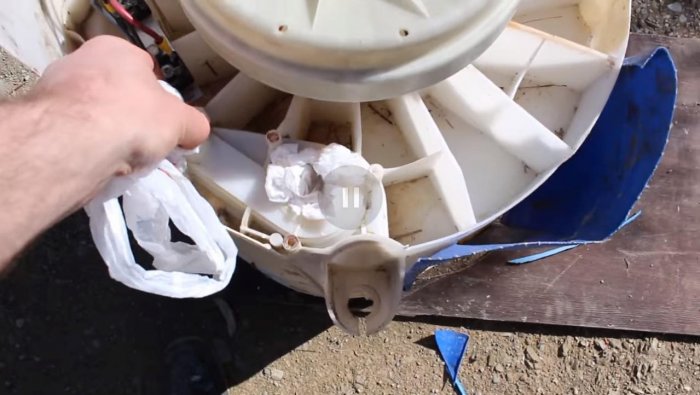

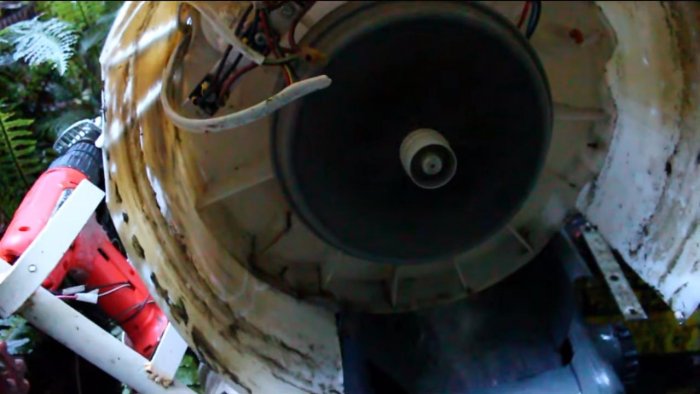

Накрываем двигатель крышкой ротора, и затыкаем лишние сливные отверстия для шлангов, оставшиеся в корпусе.
Электрогенератор  гидротурбина из старой стиральной машины

Электрогенератор  гидротурбина из старой стиральной машины

Установка и подключение

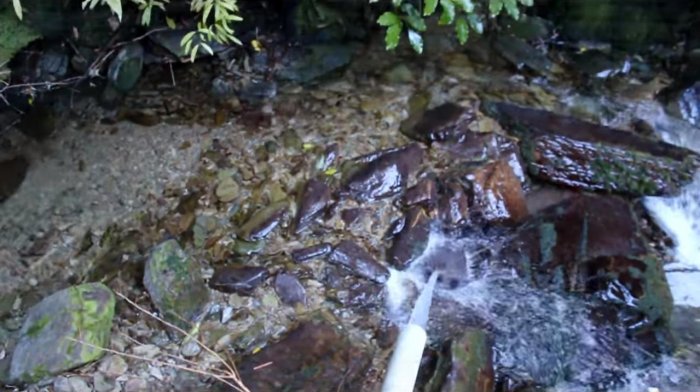

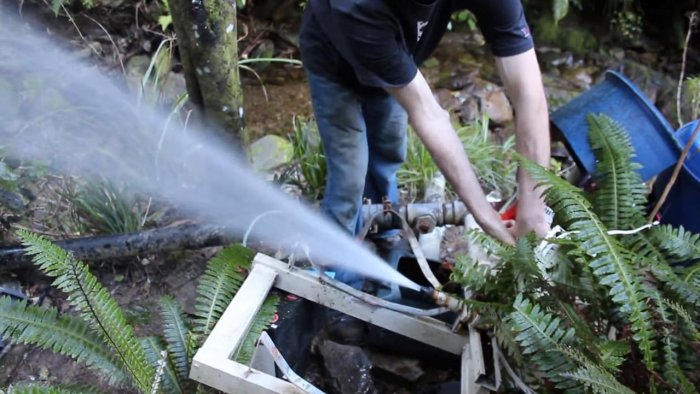

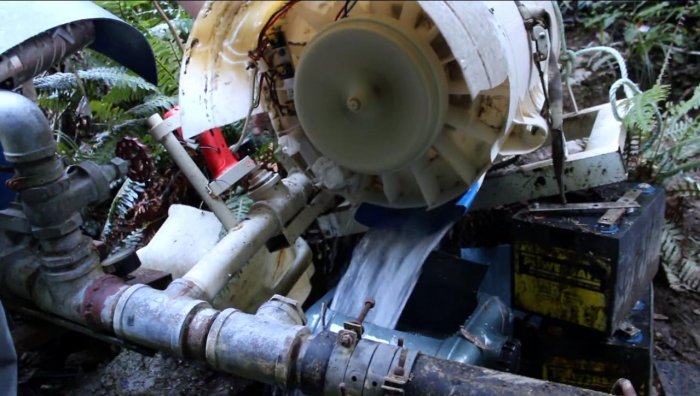

Наш гидрогенератор практически готов. Остается закрепить его на рамочном каркасе из сваренных уголков, и приспособить с помощью гидрантов подачу воды. Выходную мощность генератора можно регулировать силой напора, или диаметром отверстия сопла крана, подающего воду непосредственно в саму турбину. Направленный слив также обеспечит возврат воды без вреда для реки.
Электрогенератор  гидротурбина из старой стиральной машины

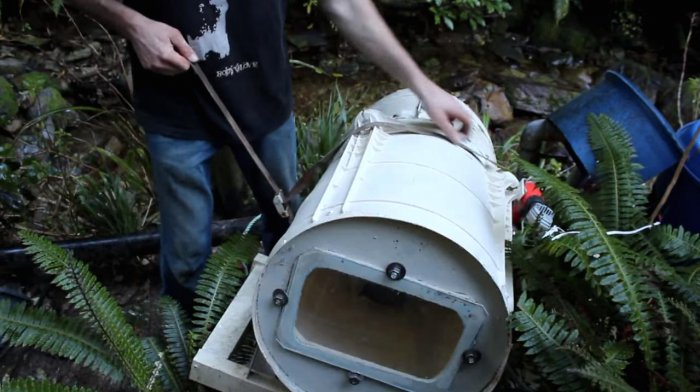

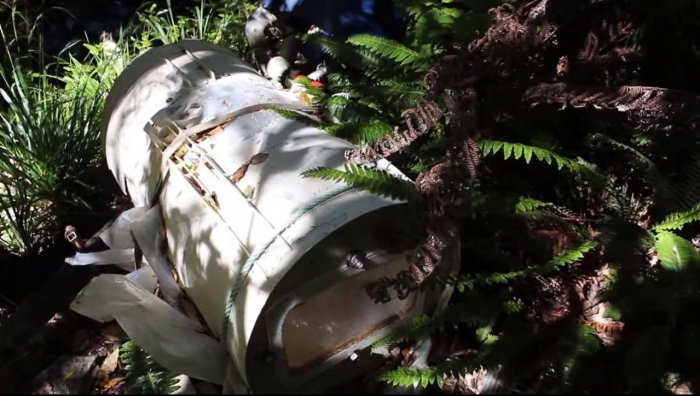

Закрепить корпус турбины можно на стяжной ремень для закрепления грузов на автомобилях.
Электрогенератор  гидротурбина из старой стиральной машины

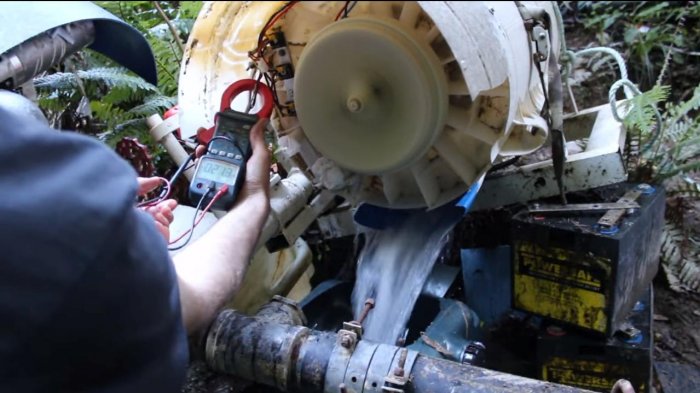

Проверяем работу генератора, и замеряем ток и выходное напряжение тестером. Автор заверяет, что при напоре воды на его участке агрегат выдавал 21А при 29V, что равняется 600Вт. При увеличении сопла крана, мощность достигла 900Вт.
Электрогенератор  гидротурбина из старой стиральной машины

Электрогенератор  гидротурбина из старой стиральной машины

Электрогенератор  гидротурбина из старой стиральной машины

Электрогенератор  гидротурбина из старой стиральной машины

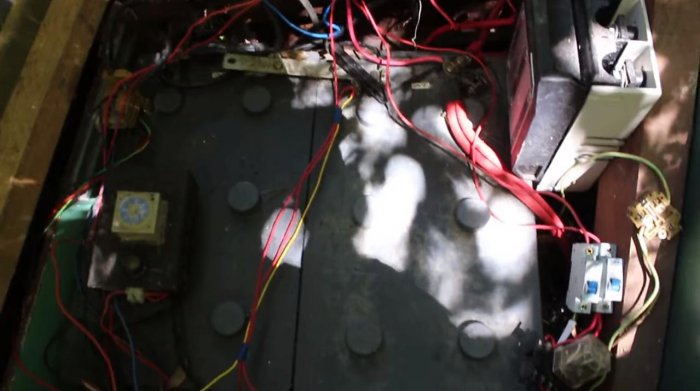

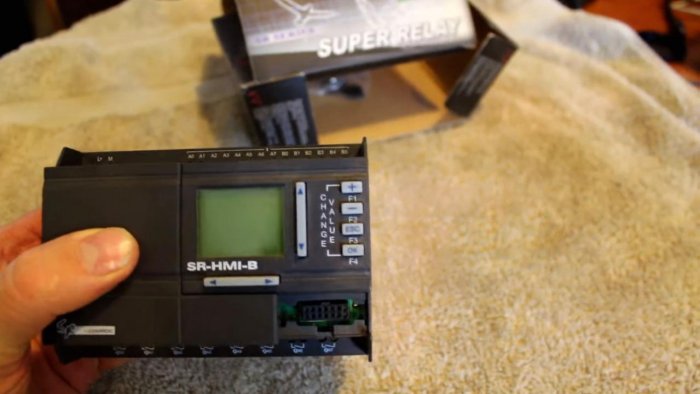

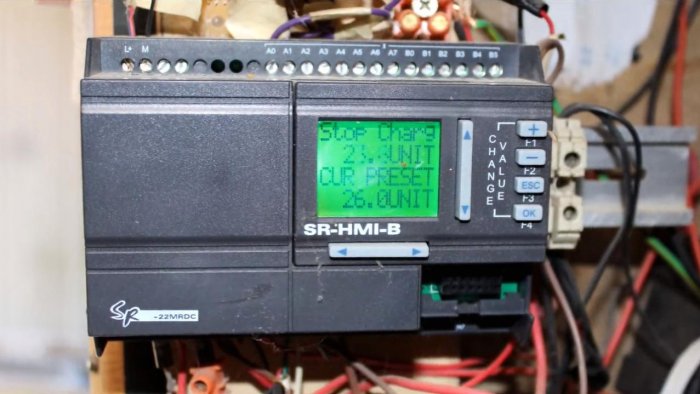

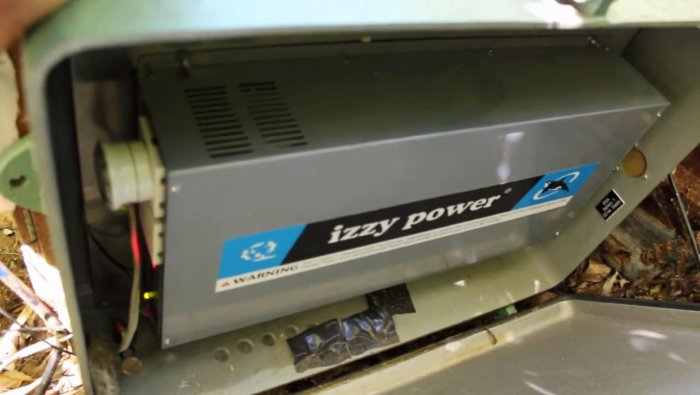

Электрическая схема, предложенная автором данной самоделки, не ограничивается одним лишь генератором. Для планомерного расхода электричества в сети необходимо стабильное напряжение и ток, которые способны выдавать накопительные емкости – аккумуляторы. Инвертируя небольшое напряжение в достаточное для бытового можно организовать подачу и распределение его по домовой разводке к электроприборам. Автор также советует применить электронный контроллер, который показывает степень заряда аккумулятора, потребляемый и выдаваемый ток, температурный режим и т.д.
Электрогенератор  гидротурбина из старой стиральной машины

Электрогенератор  гидротурбина из старой стиральной машины

Электрогенератор  гидротурбина из старой стиральной машины

Электрогенератор  гидротурбина из старой стиральной машины

Электрогенератор  гидротурбина из старой стиральной машины

Природные ресурсы, которые в избытке вокруг нас, действительно можно использовать во благо. Нужно всего лишь немного знаний электротехники и старых запчастей, валяющихся без дела на заднем дворе. А в остальном помогут смекалка и находчивость настоящего любителя изобретений, ведь именно за такими людьми движение и развитие технического прогресса.
