Сегодня я расскажу и покажу вам как правильно подключить электрический двигатель от современной стиральной машинки к сети переменного тока напряжением 220 В.
Сразу хочется сказать, что такие двигатели не нуждаются в пусковом конденсаторе. Достаточно всего лишь правильного подключения и двигатель будет крутиться в нужном вам направлении.
Двигатели стиральных машин коллекторные. В моем случае колодка подключения имеет шесть проводов, в вашем может быть только четыре.
Вот как она выглядит. Первые, белые два провода нам не понадобится. Это выход от датчика оборотов вала двигателя. Их мысленно исключаем или вообще откусываем кусачками.

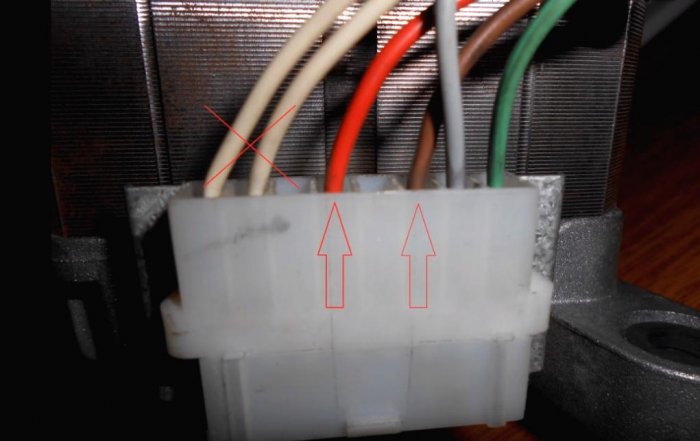

Далее идут провода: красный и коричневый - это провода от обмоток статора.

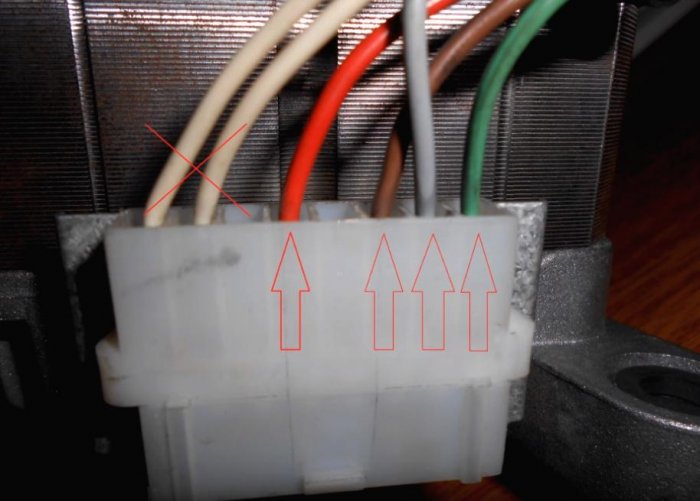

Последние два провода: серый и зеленый - провода от щеток ротора.
Вроде все понятно. Теперь о включении всех обмоток в единую цепь.
Схема

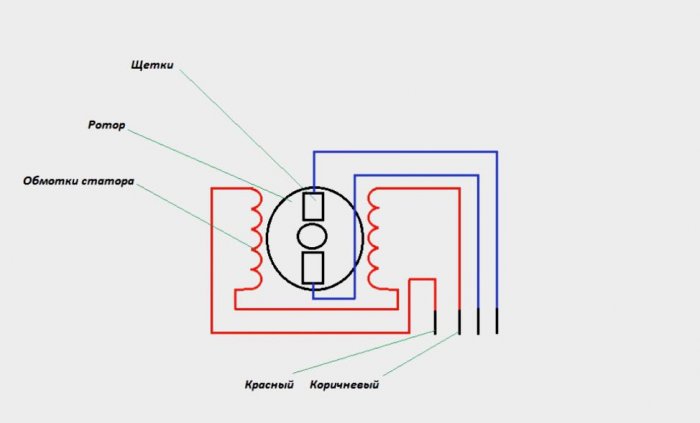

Схема обмоток двигателя. Обмотки статора включены между собой последовательно, поэтому от них и выходит два провода.
Подключение к сети 220 В

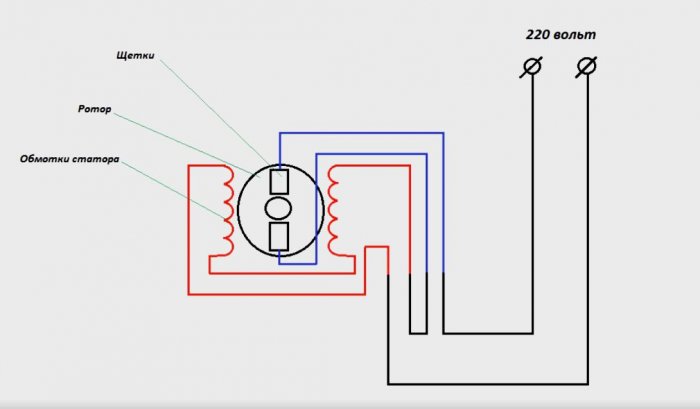

Нам нужно просто включить последовательно обмотки статора и ротора. Да, все оказывается очень и очень просто.
Подключаем, проверяем.
Вал мотора крутиться в левую сторону.
Как изменить направление вращения?

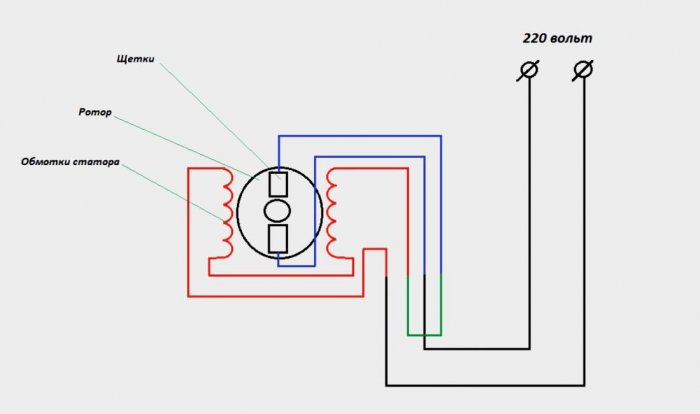

Нужно просто поменять местами провода щеток ротора между собой и все. Вот так это будет выглядеть на схеме:

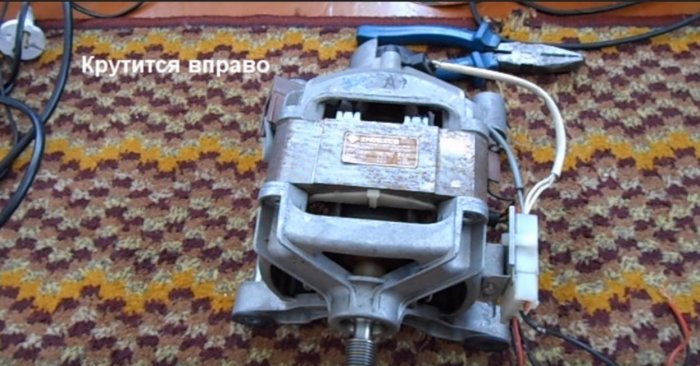

Крутиться в другую сторону.
Можно также сделать переключатель реверса и менять направление вращения вала когда нужно.
Смотрите видео
Более подробную инструкцию по подключению двигателя к сети 220 В смотрите в видеоролике.
