Универсальное и очень доступное точило из подручных материалов. Если у вас сломалась стиральная машинка, то не стоит её сразу выкидывать. В ней много полезных вещей, из которых можно сделать что-нибудь полезное, что пригодиться в хозяйстве. К примеру, точило, о котором пойдет речь, я сделаю из двигателя от старой стиральной машинки. А точило в мастерской вещица весьма нужная и полезная.
Точило из двигателя от стиральной машины

Материалы и инструмент


Для изготовления, на понадобятся:
Инструменты:
  • Дрель.
  • Болгарка.
  • Ручные инструменты.
  • Сварочный аппарат. и т.д.

Материалы:
  • Двигатель.
  • Металлическая полоса.
  • Дощечка (основа).
  • Корпус (под электронику).
  • Крепежи (болты, гайки и т.д.).

Изготовление точила своими руками


Точило из двигателя от стиральной машины

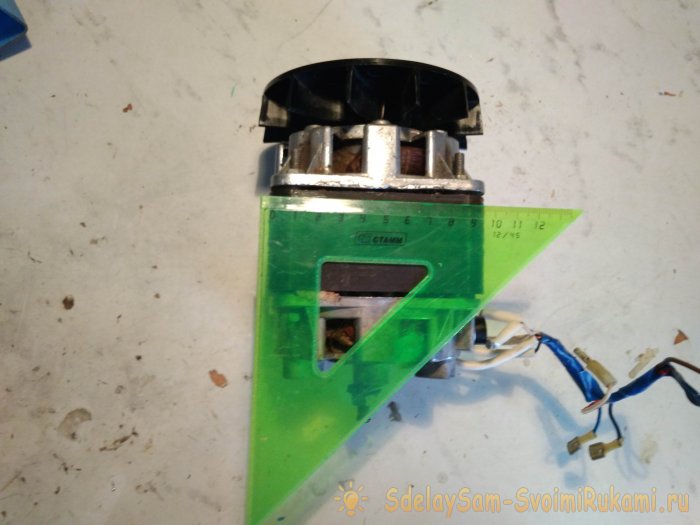

И так поехали. Для начала сделаем замеры двигателя, для будущего крепления.
Точило из двигателя от стиральной машины

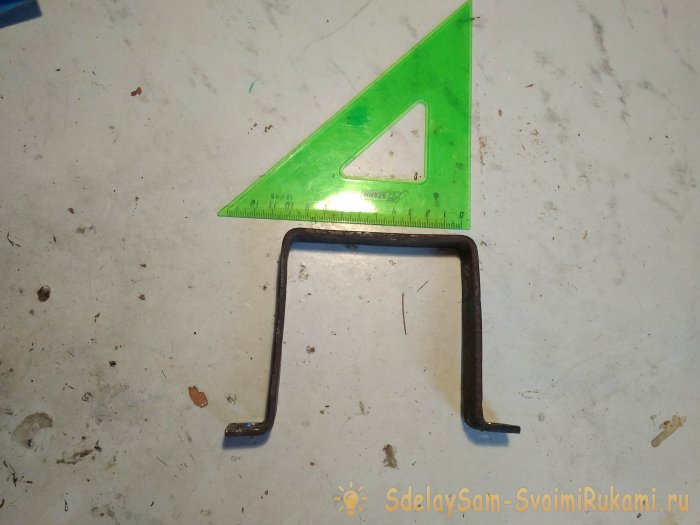

Затем при помощи тисков и молотка, изготавливаем вот такую скобу из металлической полосы.
Точило из двигателя от стиральной машины

На концах будущего крепежа просверливаем два отверстия.
Точило из двигателя от стиральной машины

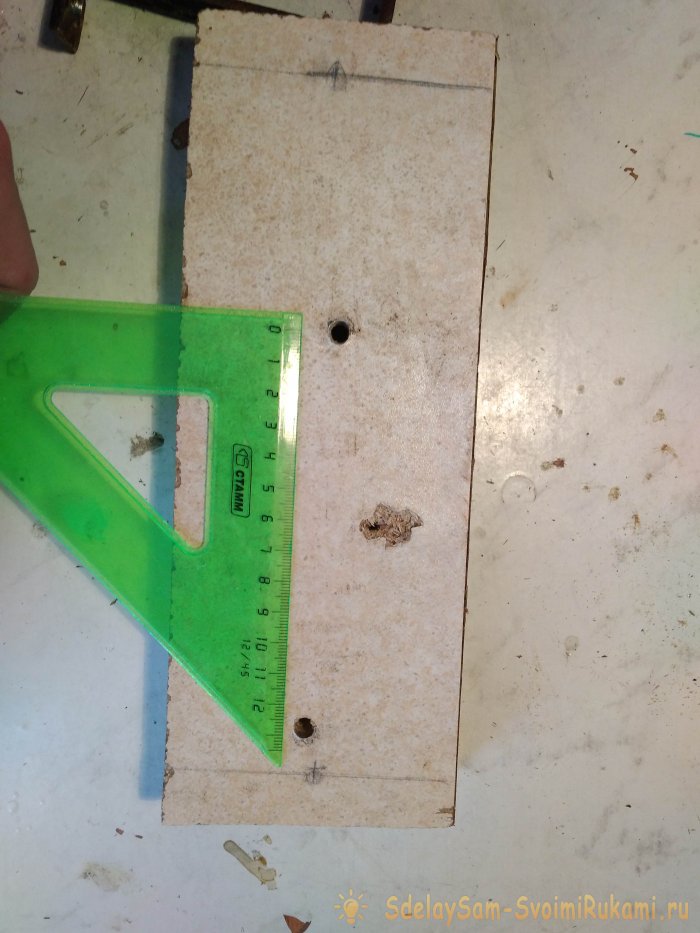

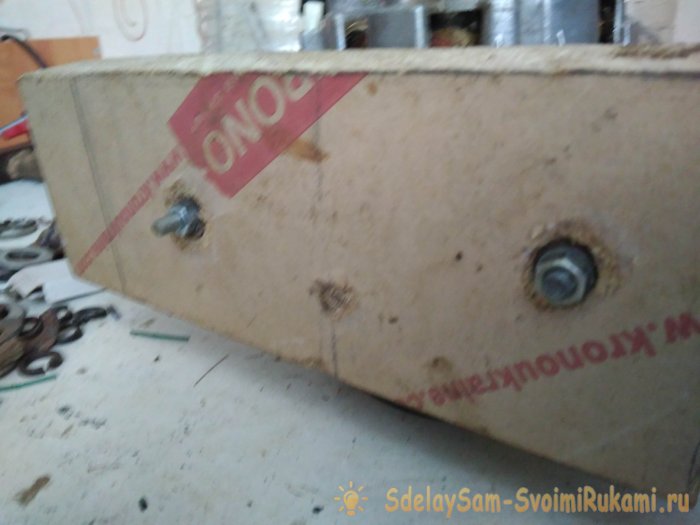

На самой дощечке сверлим два отверстия под саму скобу.
Точило из двигателя от стиральной машины

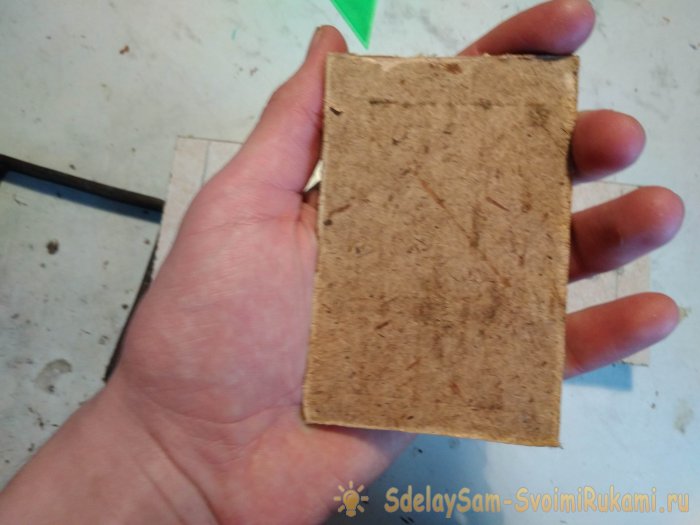

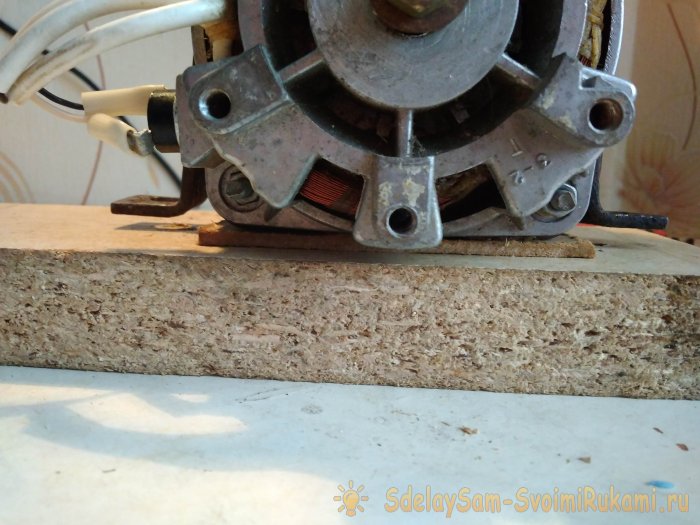

Отрезок ДВП будет служить в качестве прокладки под двигатель, для гашения вибрации.
Точило из двигателя от стиральной машины

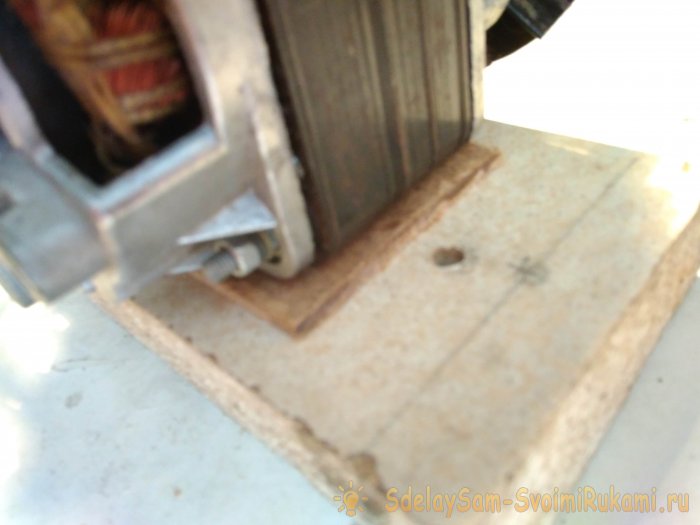

Устанавливаем двигатель.
Точило из двигателя от стиральной машины

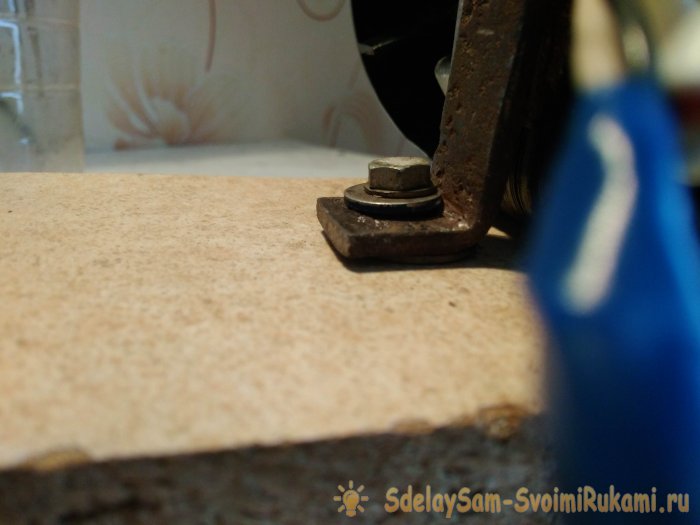

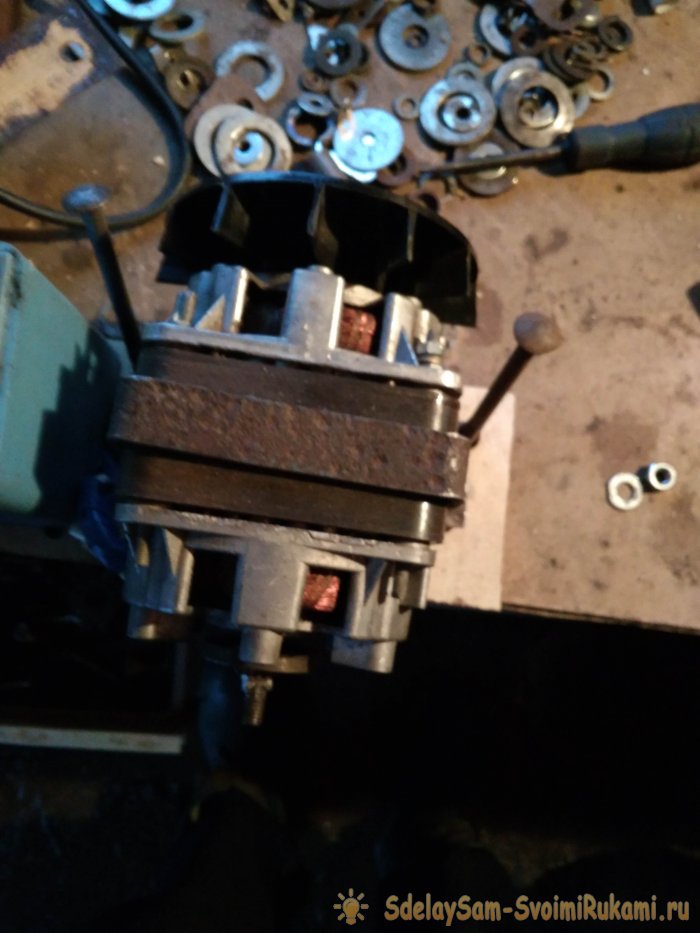

Фиксируем при помощи скобы, и затягиваем всё это болтами, под шляпки гаек и болтов подлаживаем шайбы.
Точило из двигателя от стиральной машины

Точило из двигателя от стиральной машины

Точило из двигателя от стиральной машины

Точило из двигателя от стиральной машины

Точило из двигателя от стиральной машины

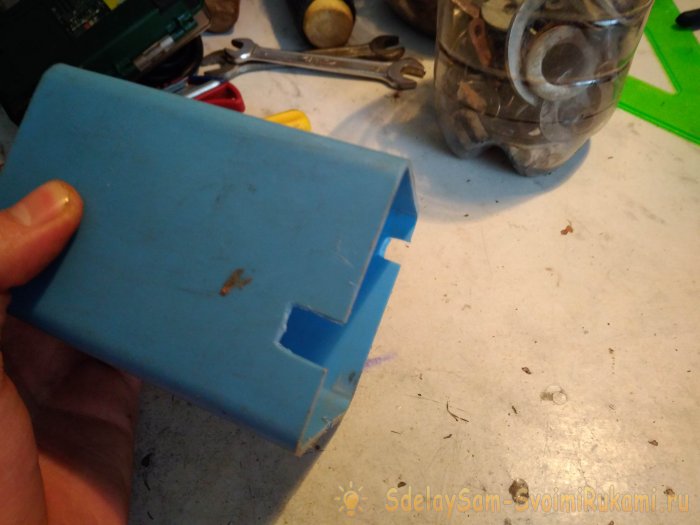

В качестве корпуса у меня будет служить коробочка. В которой делаем две прорези под провода.
Точило из двигателя от стиральной машины

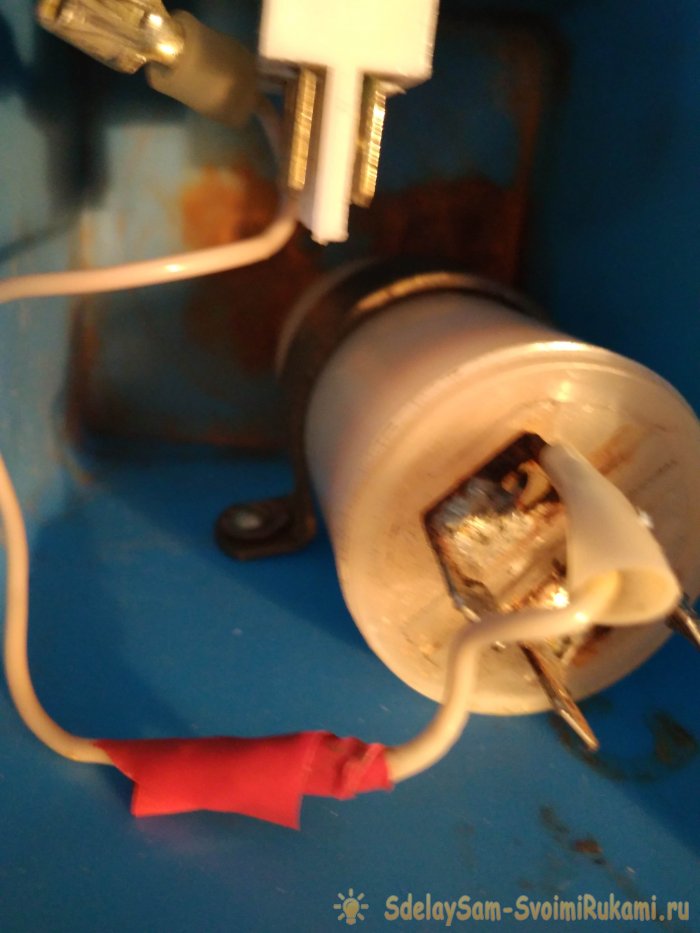

При помощи штатного крепления, фиксируем конденсатор на самом корпусе.
Точило из двигателя от стиральной машины

Устанавливаем выключатель.
Точило из двигателя от стиральной машины

Подключаем электронику, здесь главное не ошибиться при подключении, лучше всего при себе иметь мультиметр, или схему (в интернете полно).
Точило из двигателя от стиральной машины

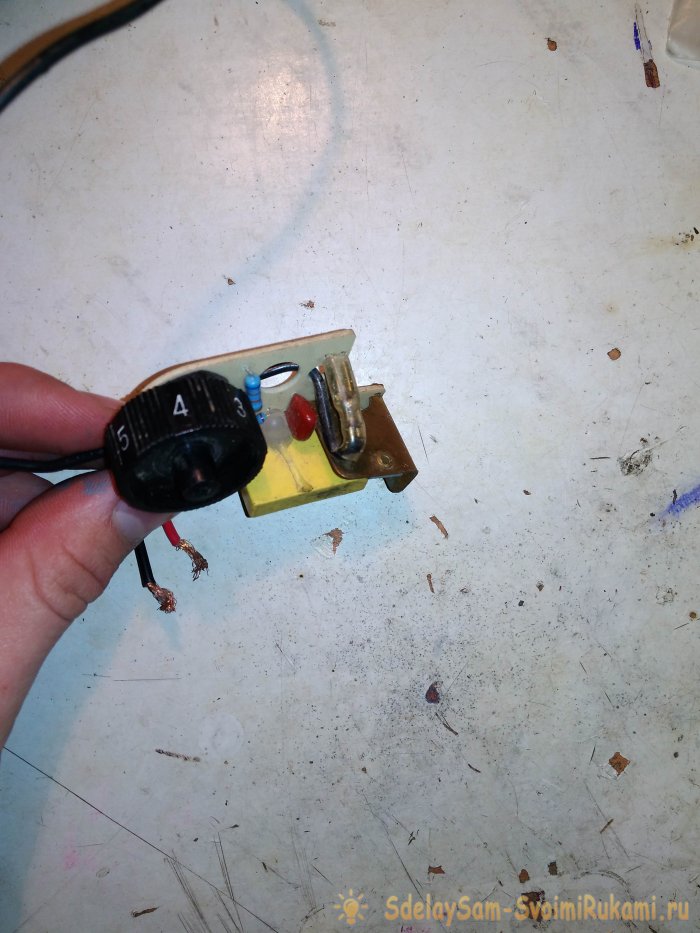

Изначально я хотел поставить регулятор оборотов, но так как двигатель мало оборотистый я подключил штатную электронику.
Точило из двигателя от стиральной машины

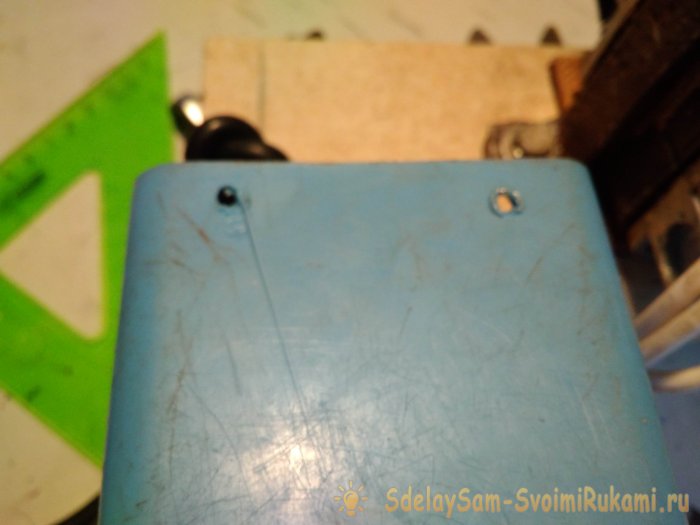

В корпусе делаем четыре отверстия под шурупы.
Точило из двигателя от стиральной машины

Точило из двигателя от стиральной машины

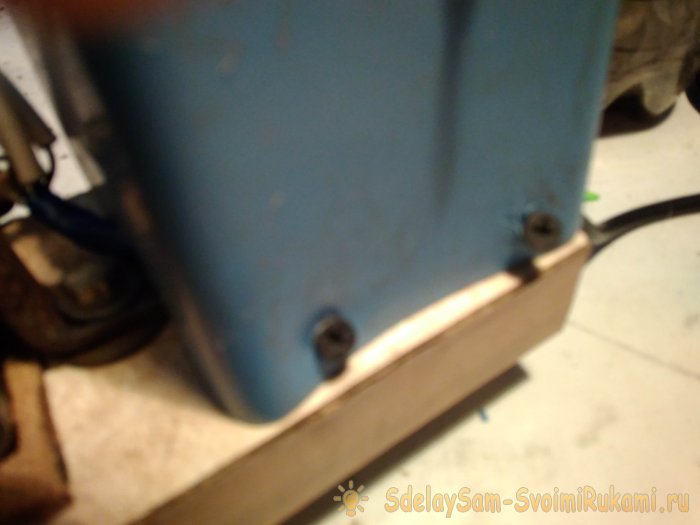

И под небольшим углом закручиваем.
Точило из двигателя от стиральной машины

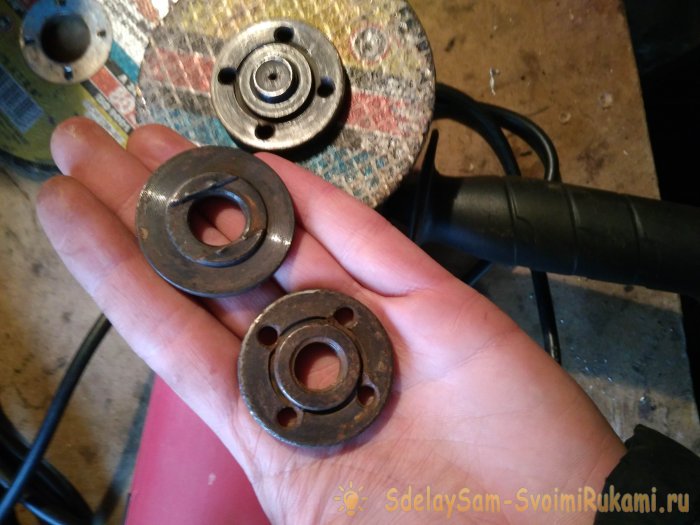

Для крепления абразива нам понадобятся две важных детали, это две шайбы от старой болгарки.
Точило из двигателя от стиральной машины

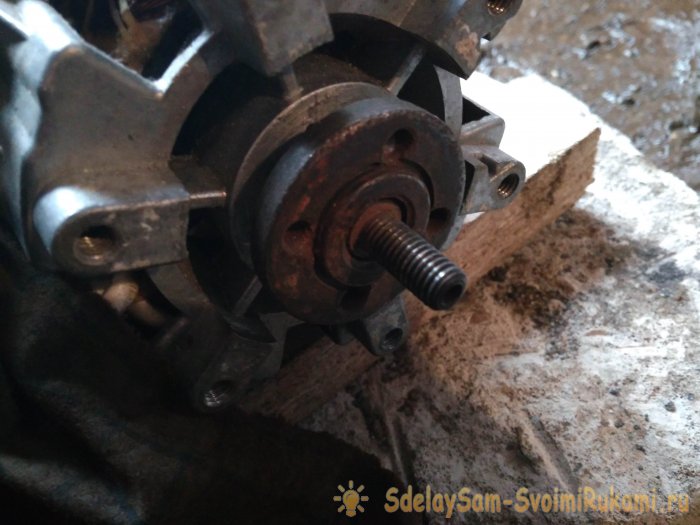

Одну из шайб устанавливаем как на фото, здесь точность играет важную роль.
Точило из двигателя от стиральной машины

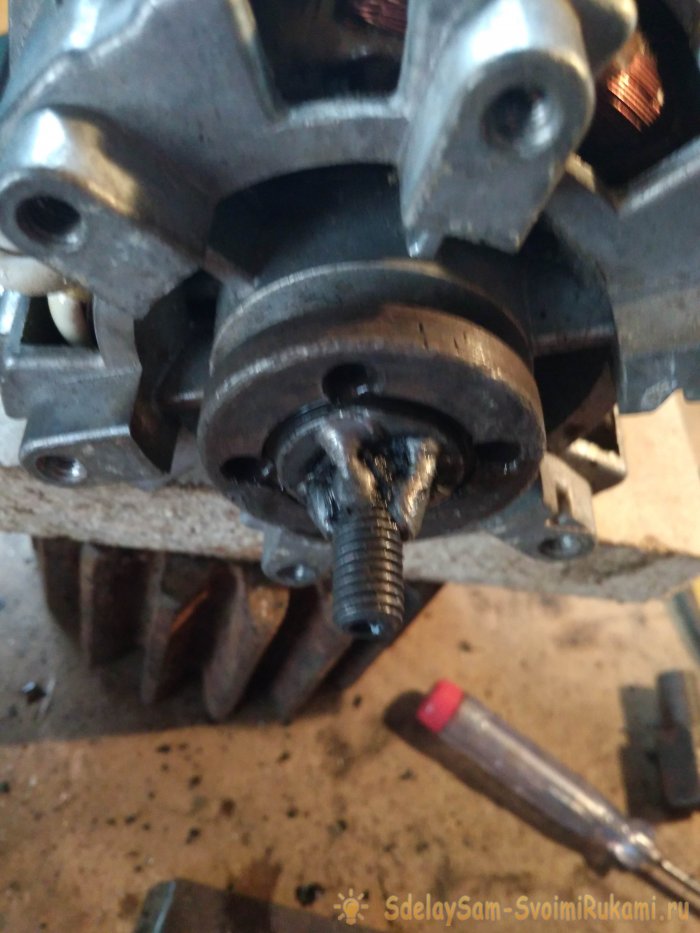

При помощи сварки прихватываем шайбу, и крепление почти готово.
Точило из двигателя от стиральной машины

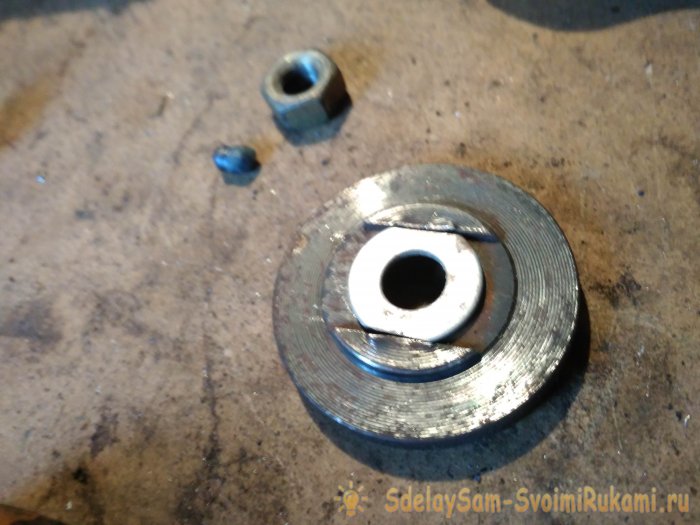

Далее, стачиваем шайбу с двух сторон как на фото, чтоб она хорошо сидела в пазах второй шайбы.
Точило из двигателя от стиральной машины

Точило из двигателя от стиральной машины

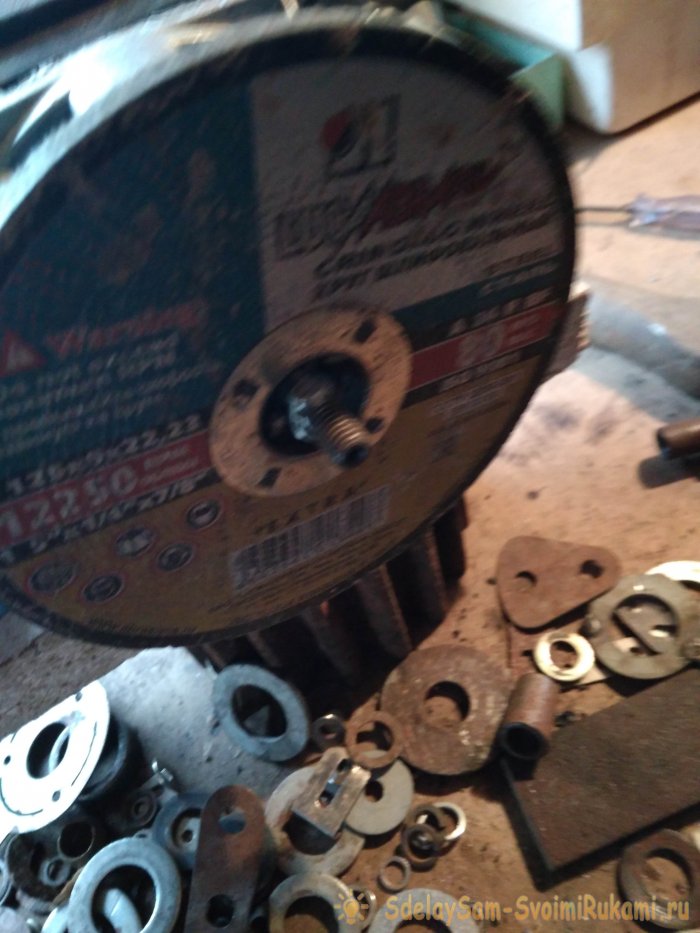

Устанавливаем абразив.
Точило из двигателя от стиральной машины

Затем вторую шайбу.
Точило из двигателя от стиральной машины

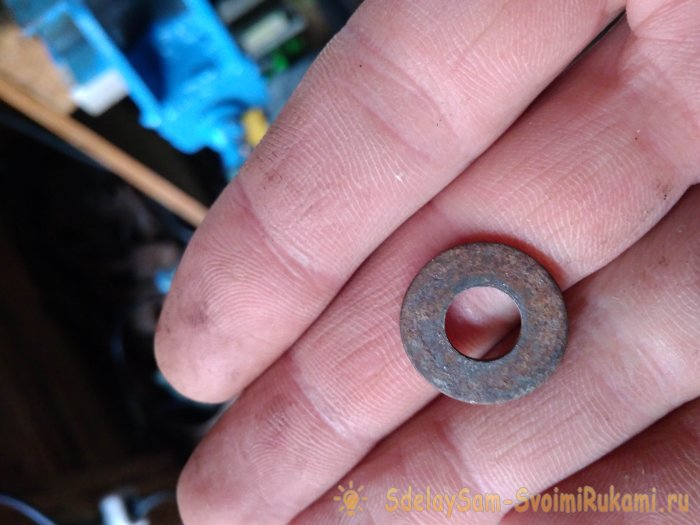

Маленькую шайбу.
Точило из двигателя от стиральной машины

Контр-шайбу.
Точило из двигателя от стиральной машины

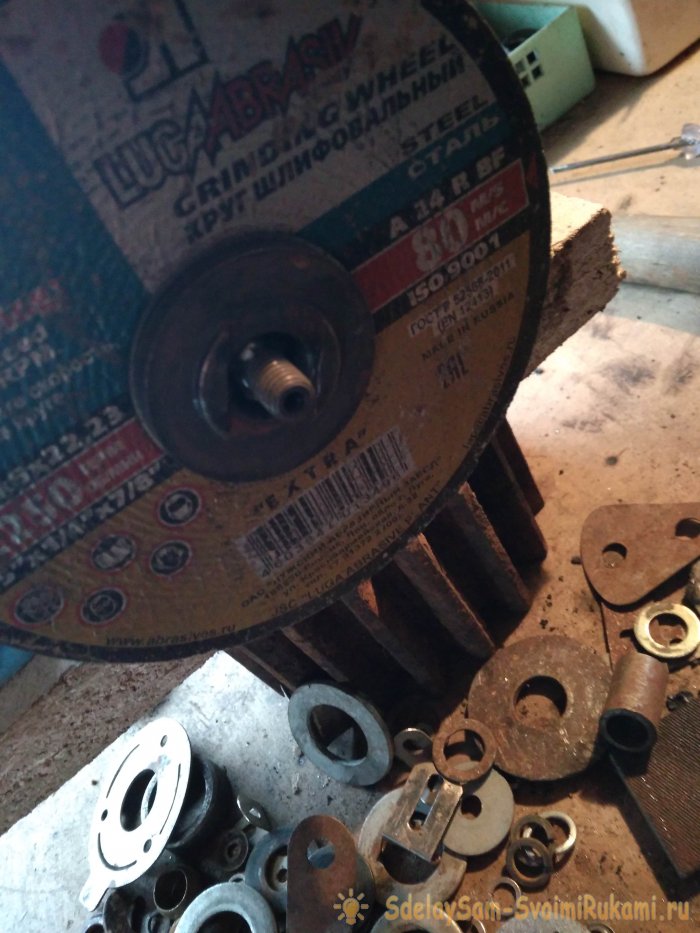

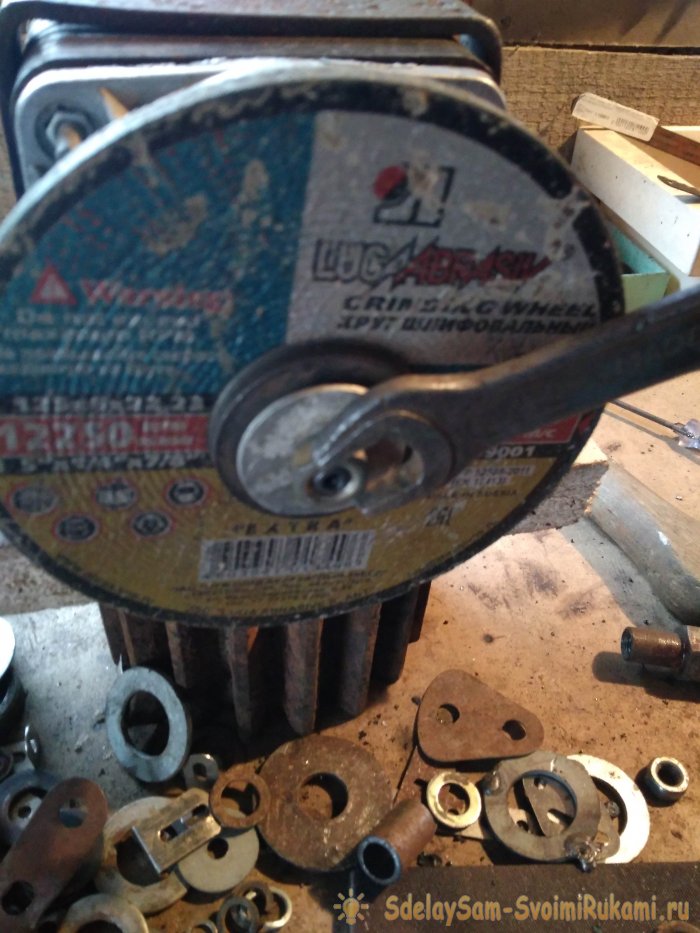

И затягиваем гайкой на 13.
Точило из двигателя от стиральной машины

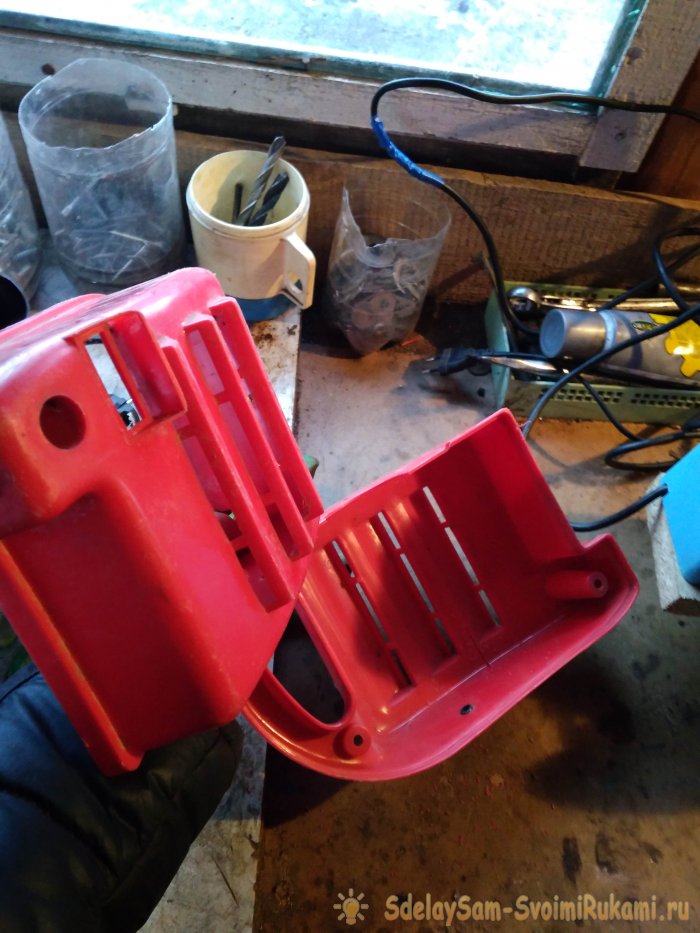

От той же стиральной машины остался корпус от движка, из которого я сделаю защитную крышку от пыли и грязи.
Точило из двигателя от стиральной машины

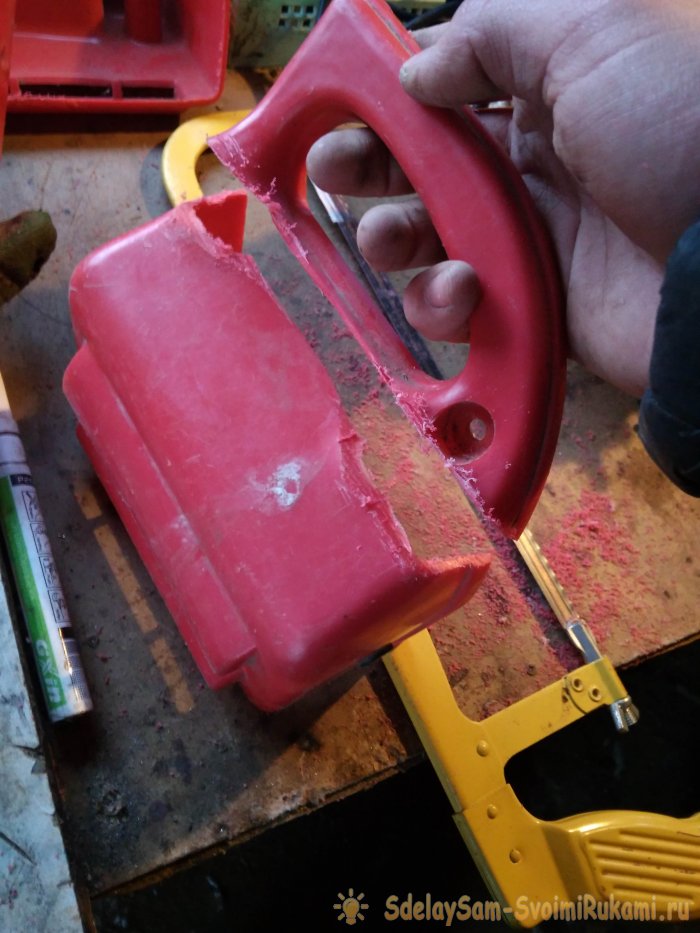

Отрезаем.
Точило из двигателя от стиральной машины

Примеряем.
Точило из двигателя от стиральной машины

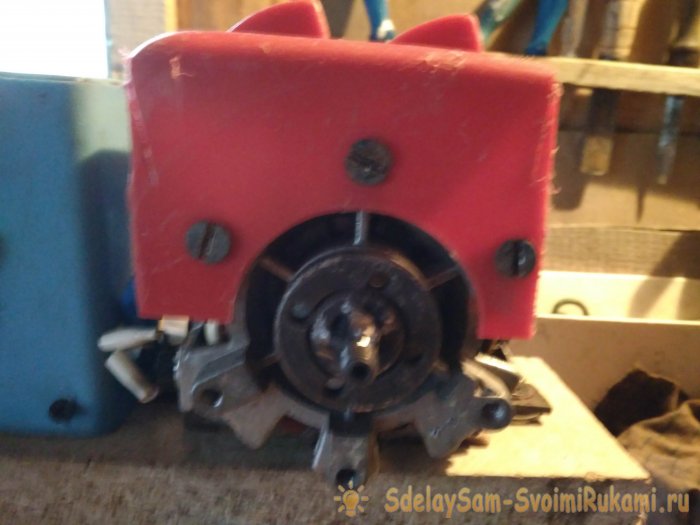

И устанавливаем.
Точило из двигателя от стиральной машины

Точило я буду крепить к столу на два болта.
Точило из двигателя от стиральной машины

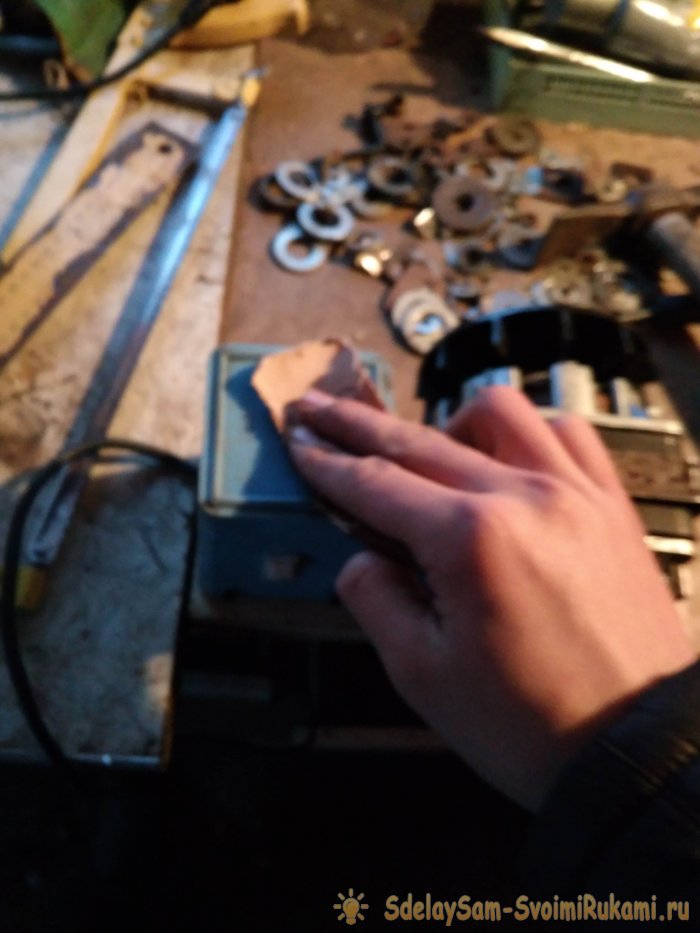

Перед покраской зачищаем поверхности.
Точило из двигателя от стиральной машины

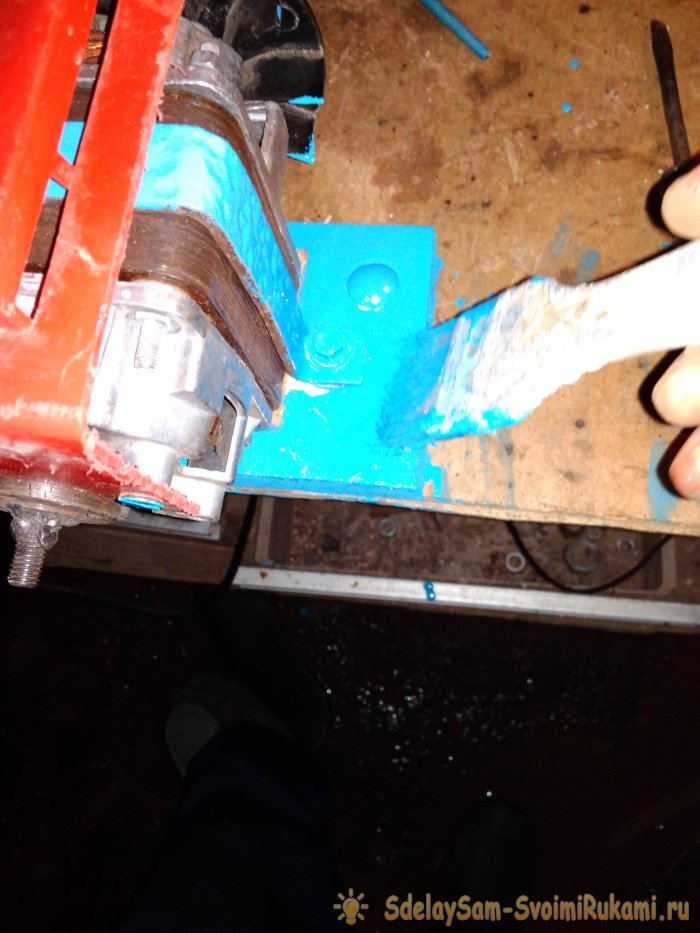

И красим.
Точило из двигателя от стиральной машины

Результат работы

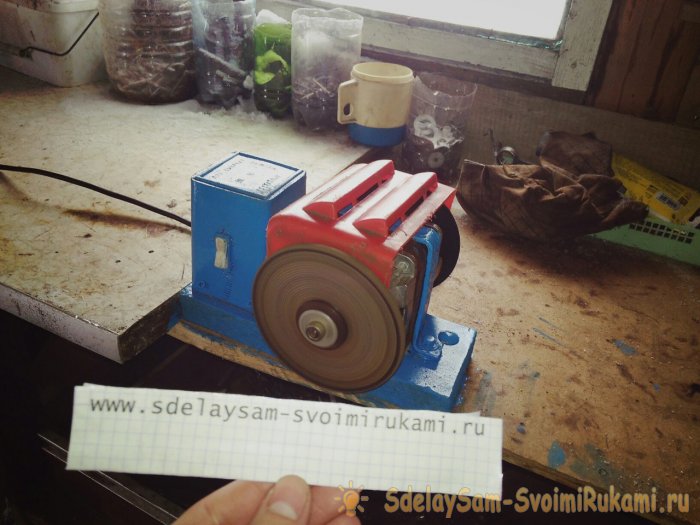

Точило готово.
Точило из двигателя от стиральной машины

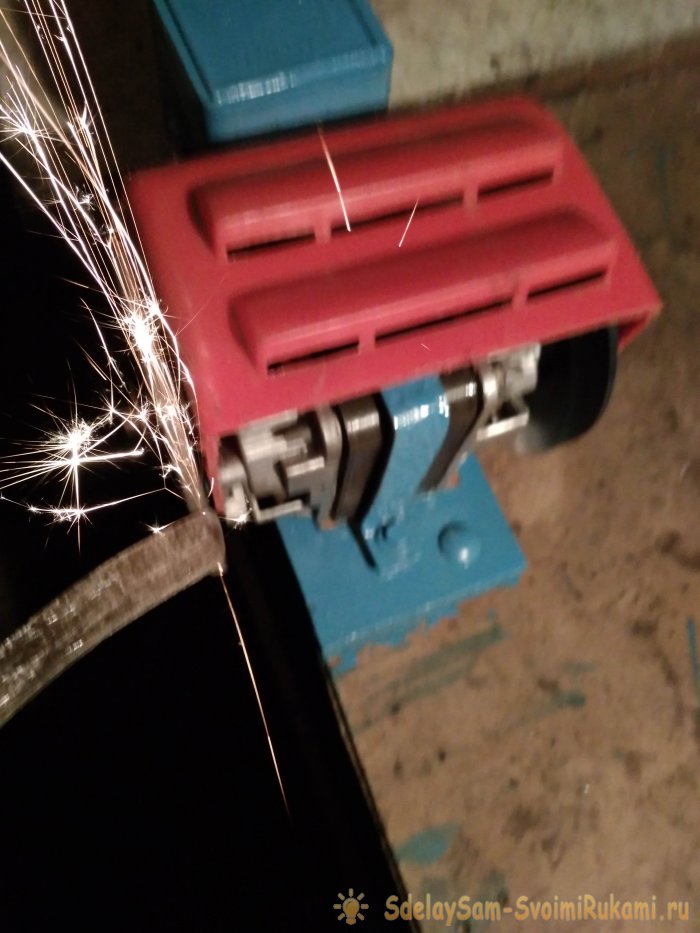

В итоге получается вот такое точило, применений очень много, по желанию можно изготовить полировочные круги, наждачные круги и т.д.
Точило из двигателя от стиральной машины

Точило из двигателя от стиральной машины


Прокомментировать
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
5+два=
Комментарии (9)
  1. Валентин
    #1 Валентин Гости 4 февраля 2018 20:37
    2
    Скорость вращения двигателей от стиральных машин не достаточна. По этой причине наждачный камень быстро изнашивается.
  2. Гость олег
    #2 Гость олег Гости 5 февраля 2018 08:03
    4
    обороты у движка стиралки, для точила слишком большие, видели как круг разрывается и потом на таблетки работают, есть шанс увидеть
    1. Кот
      #3 Кот Гости 5 марта 2018 20:16
      1
      ОТ старой. советской стиралки небольшие. А от современной не стоит . Да там ещё и электроники уйма.
  3. александр
    #4 александр Гости 5 февраля 2018 18:15
    1
    Добрый вечер. Для заточки цепей,ножей(рыбакам),правки топора- вполне достаточно.Всё зависит от применяемого камня (диска)
  4. Кир Аиш
    #5 Кир Аиш Гости 20 февраля 2018 18:07
    8
    Мой папа как то сделал ПОДОБНОЕ ТОЧИЛО, но ток из двигателя полотера. Пенсионеру делать было нечего, вот со скуки и увидел он выброшенный полотер, с мощным двиглом, которое тут же и решил переделать в точило.
    А оборотов там, как потом оказалось, ну очень до фига...
    Руки у папани росли из нужного места. Это я к тому, чтобы не городили всякую фигню.
    Сделал, все собрал, привернул к станине и устроил "ходовые испытания".
    Так вот, на самошлепном наждаке образовался дисбаланс! И это, кажется, при 16 000 об/мин. Папа даже мяукнуть не успел, -диск разорвало, как гранату на куски. Один из кусков пробил на нем одежду, ему брюшину и застрял в толстой кишке рационализатора с тряпочками по краям дырищи в пузе.
    Как раненый партизан батя дополз сначала к телефону, позвонил 03, а потом до входной двери. Открыл её и отрубился.
    Хорошо, что скорая помощь приехала очень быстро, в течении 15 минут.
    Отвезли раненого инженера-механика в Склиф, в реанимацию.
    -Операция, 15 см размолотой кишки долой. Реанимация. Последующая выписка.
    А оно ему надо было?
    У меня в тот момент было ДВА профессиональных точила и проблем дать-взять не было.
    Резюме: Не ищите приключений на задницу без острой необходимости.
  5. Леонид Данилович.
    #6 Леонид Данилович. Гости 9 апреля 2018 11:01
    1
    В старые добрые времена я тоже делал самодельные наждаки, но двигатели были тихоходные и купить наждак было не реально, их просто не продавали, сейчас же за 1700...2300 р. можно купить приличные наждаки и двумя камнями, на станине с выключателем, с защитой, так что кому нужен наждак, купите и радуйтесь нормальному инструменту.
  6. Гость Игорь
    #7 Гость Игорь Гости 20 июля 2018 21:17
    0
    Людям заняться точно нечем. Лучше бы и правда что-то рационализировали. На зачем изобретать велосипед и ставить себя под удар?
  7. гость
    #8 гость Гости 23 августа 2018 17:18
    1
    Такую лабуду сделал.Даже смотреть стрёмно!
  8. Гость влад
    #9 Гость влад Гости 13 сентября 2018 01:11
    1
    от грязи выходит из строя.
