Простое индукционное отопление

Что понадобиться для индукционного обогревателя?


  • Индукционная бытовая плитка. Стоит она не так дорого и имеет потребляемую мощность около 1 кВт.
  • Радиатор отопления. Я взял биметаллический. Количество секций зависит от площади, которую вам нужно обогреть.
  • Металлический гофрированный шланг - можно купить в любом сантехническом магазине. Понадобится 1,5 метра с запасом.
  • Фитинг и муфты для подключения трубы к радиатору.
  • Кусок медной трубки для замыкания контура.

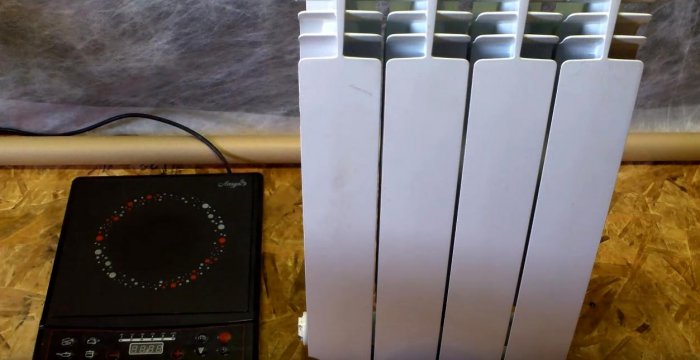

Радиатор и плитка:
Любая индукционная плитка имеет регулировку мощности, с помощью который можно регулировать температуру нагрева радиатора.
Простое индукционное отопление

Гофрированная труба - подводка для воды:
Простое индукционное отопление

Сгибаем трубку как улитку или спираль. Гнется она легко руками. Площадь круга улитки должна быть больше круговой нагревательной поверхности на плитке.
Простое индукционное отопление

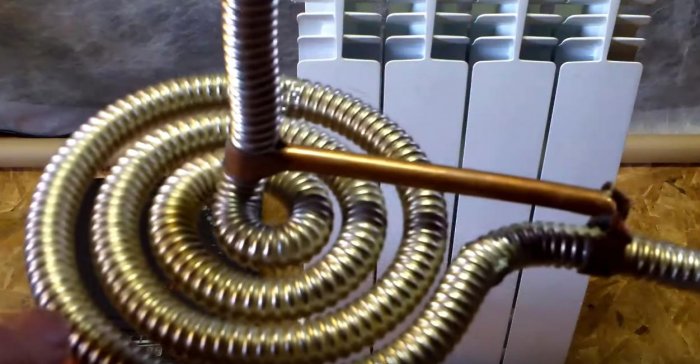

Главное, не забыть сделать замыкательную перемычку этого контура, иначе ничего работать не будет. Я сделал её из медной трубки, припаяв к началу и концу спирали. Теперь контур замкнут и вся мощность индукции будет устремлена в нагрев.
Простое индукционное отопление

Индукционный котел готов. Фактически он состоит их покупной индукционной плитки и сделанной спирали, через которую будет пропускаться вода.
Простое индукционное отопление

Прикручиваем к батарее контур.
Простое индукционное отопление

Простое индукционное отопление

Простое индукционное отопление

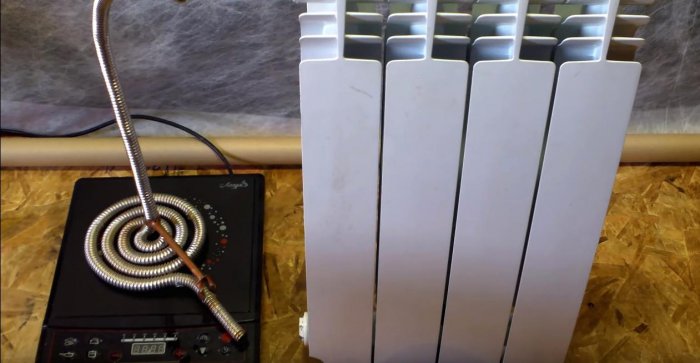

Под завитушку ставим плитку.
Простое индукционное отопление

Заливаем воду в радиатор. При нагреве она будет сама циркулировать в системе, дополнительного насоса в данном случае не требуется.

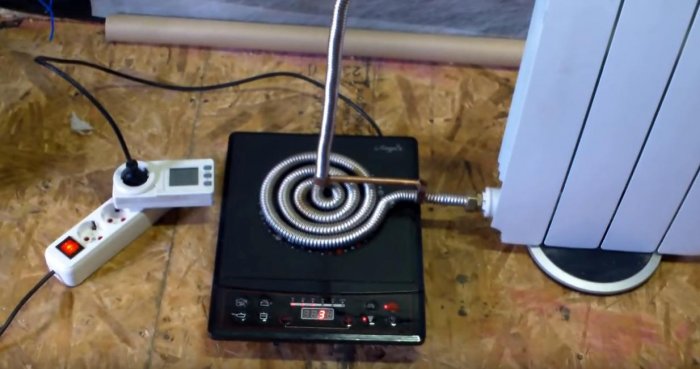

Включаем и проверяем. Устанавливаем для начала минимальную мощность на плите, а потом, если нужно, на максимальную.
На дорогих моделях уже сразу можно установить температуру нагрева и плитка сама будет ее поддерживать.
Простое индукционное отопление

Простое индукционное отопление

Посчитал примерный КПД индукционного обогревателя по сравнению с обогревателем на тэнах. И оказалось, что КПД индукционного обогревателя в 3,5 раза выше, чем тэнового обогревателя.

Смотрите видео


Более подробные эксперименты и модернизацию системы смотрите в видеороликах автора.

Сборка самого котла.



Выбор индукционной плитки. Доработка.



Подключение автоматики.



Тестирование в системе водяного отопления.
