Компрессоры от холодильников часто остаются работоспособными после поломки или устаревания самого холодильника. Они маломощны, но зато неприхотливы в работе. И многие мастера из них делают вполне достойные самодельные установки. Давайте и мы посмотрим, как это можно сделать своими руками.
Детали и материалы
Необходимые детали:
- 11-килограммовый пропановый баллон;
- Муфта на 1/2 дюйма с внутренней резьбой и заглушкой;
- Металлические пластины, ширина – 3-4 см, толщина – 2-4 мм;
- Два колеса с монтажной платформой;
- Холодильный компрессор от холодильника;
- Переходник на 1/4 дюйма;
- Соединитель обратного клапана из латуни;
- Медная муфта-соединитель трубы на 1/4 дюйма – 2 шт;
- Аппаратура для регулировки давления компрессора;
- Болты, винты, гайки, фумлента.
Инструменты:
- Сварочный инвертор;
- Шуруповерт или дрель;
- Фрезы по металлу с титановым покрытием;
- Турбинка или бормашина с абразивными насадками;
- Щетка по металлу;
- Вальцеватель для медных трубок;
- Разводные ключи, плоскогубцы.[list]
Собираем компрессор
Шаг первый – готовим ресивер

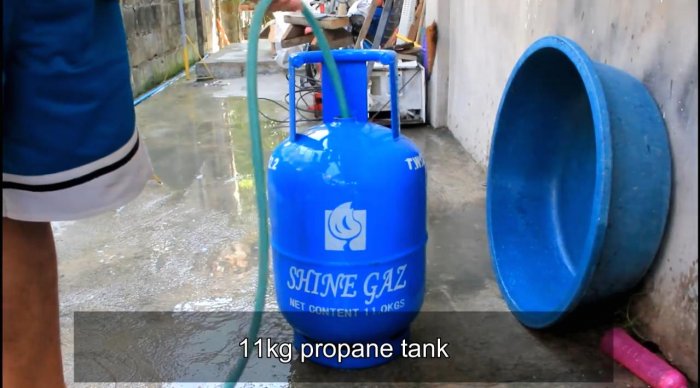

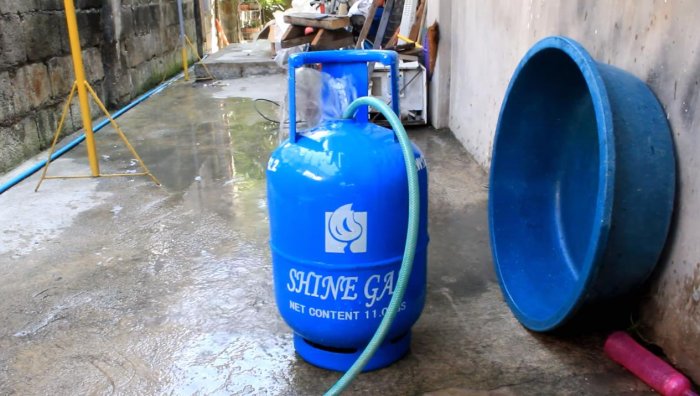

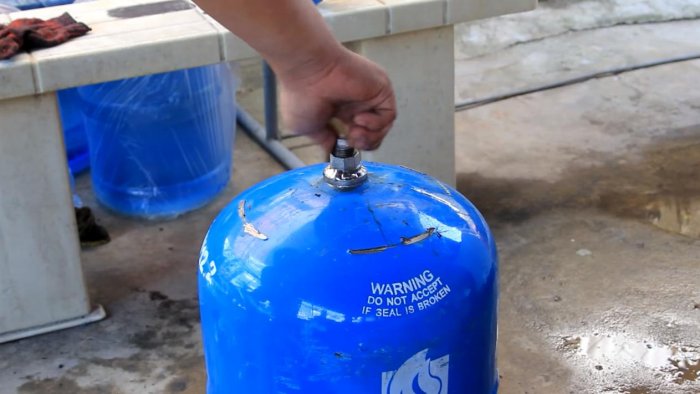

Пустой баллон от сжиженного пропана промываем хорошенько водой. Очень важно удалить таким образом все остатки взрывоопасной газовой смеси.

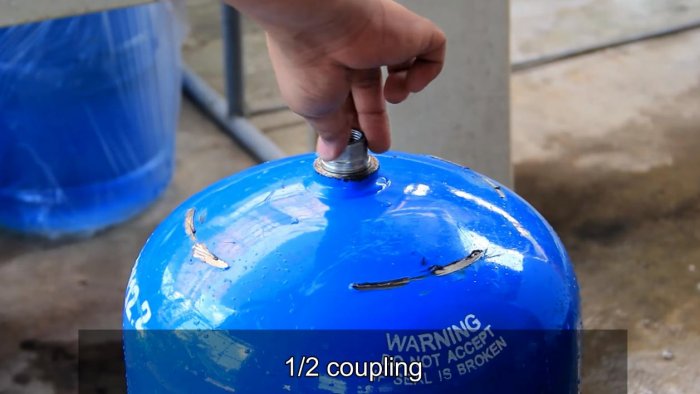

В торцевое отверстие баллона выставляем внахлест переходник на 1/4 дюйма. Обвариваем его со всех сторон сваркой, и заглушаем винтом.

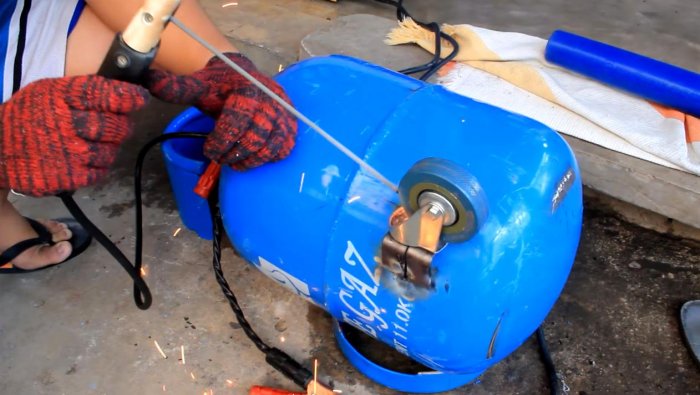

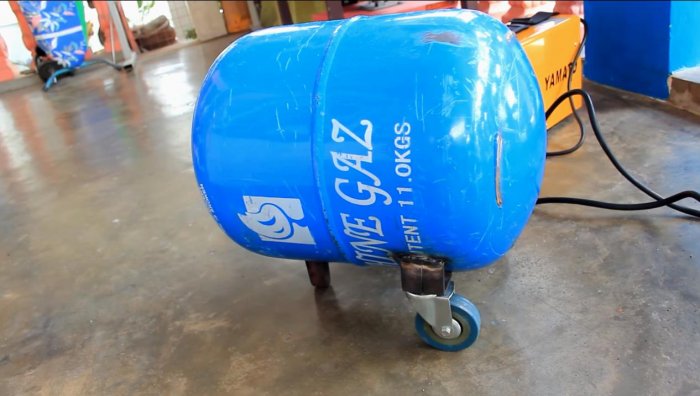

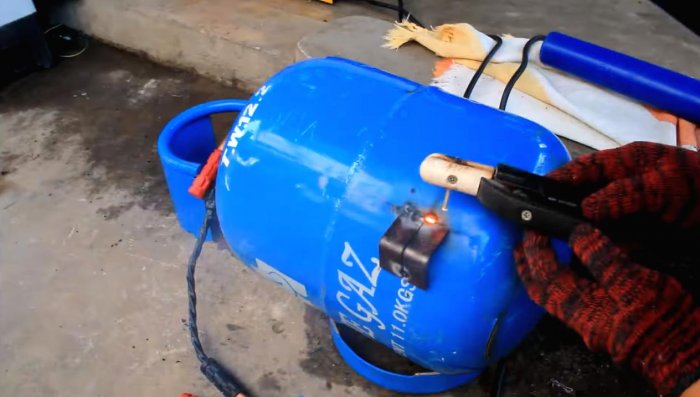

Ресивер ставим на колеса и подпору. Для этого берем отрезки металлических пластин, сгибаем их под углом и навариваем на корпус со стороны днища. К уголкам привариваем колеса с монтажной платформой. В передней части ресивера монтируем скобу-подпору.Шаг второй – монтируем компрессор

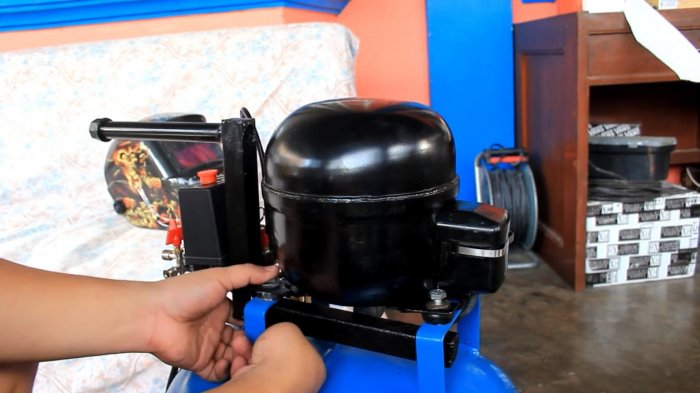

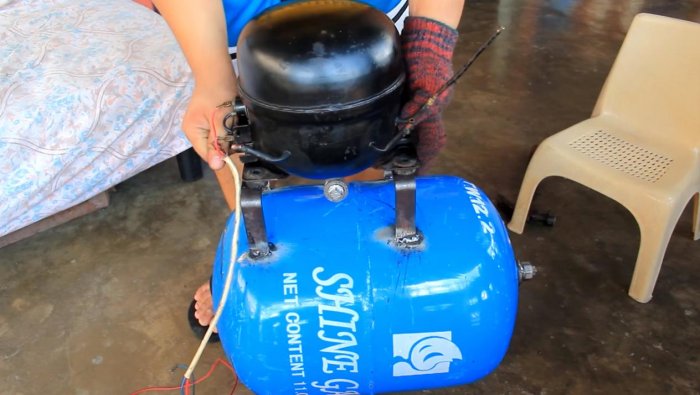

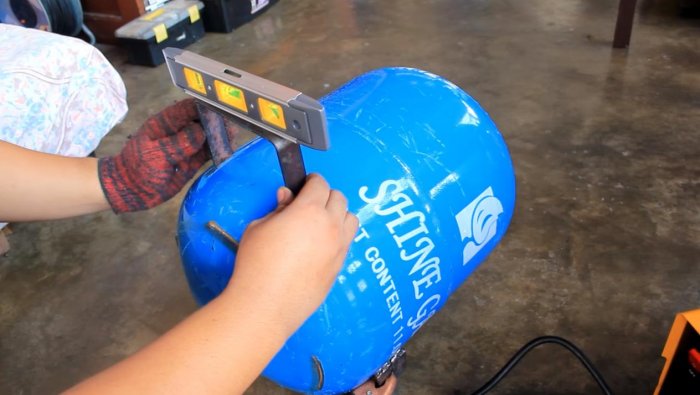

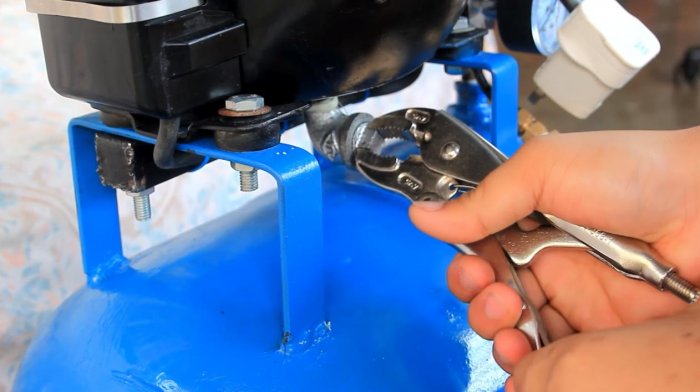

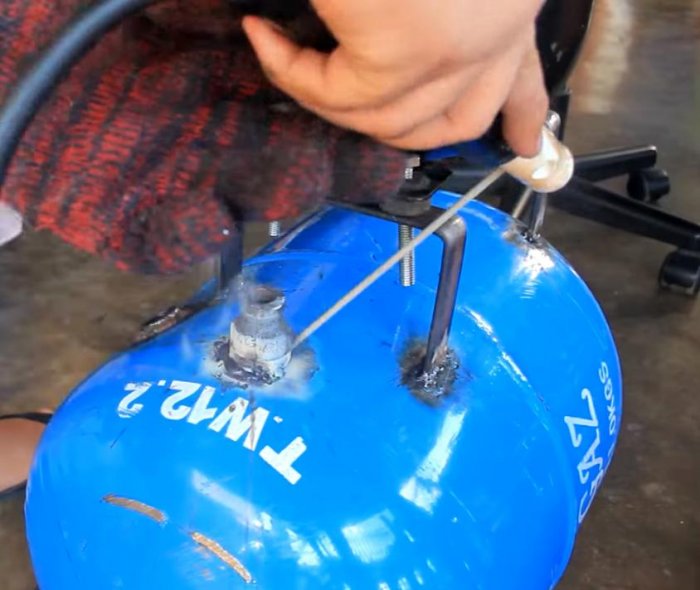

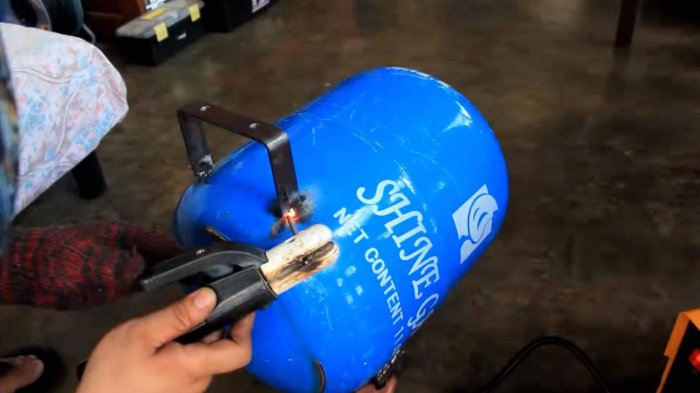

Сверху ресивера выставляем крепежные рамки для компрессора из металлических пластин. Проверяем их положение пузырьковым уровнем, и обвариваем. Компрессор садим на прижимные болты через резиновые амортизирующие прокладки. У данного типа компрессора будет задействован всего один отвод, через который воздух нагнетается в ресивер. Остальные два, всасывающих воздух, останутся нетронутыми.Шаг третий – закрепляем обратный клапан и переходник на аппаратуру

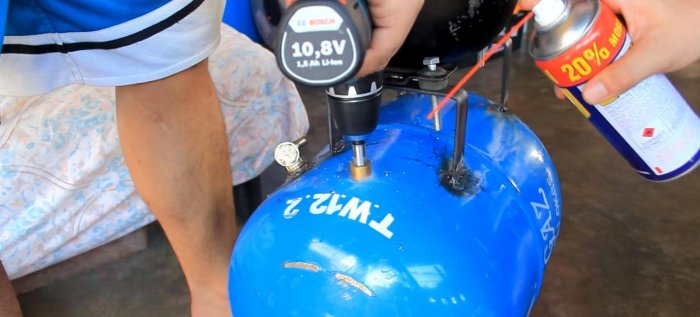

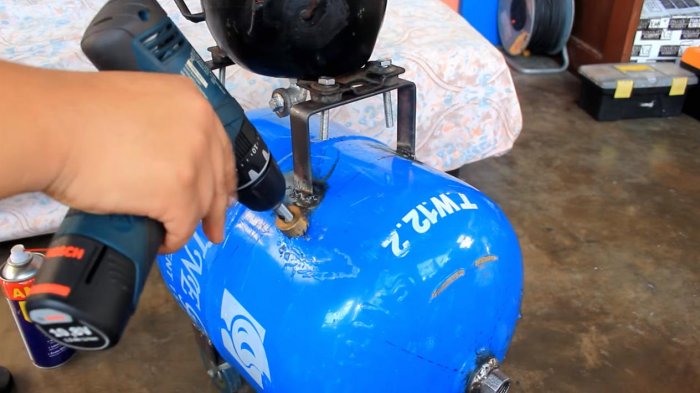

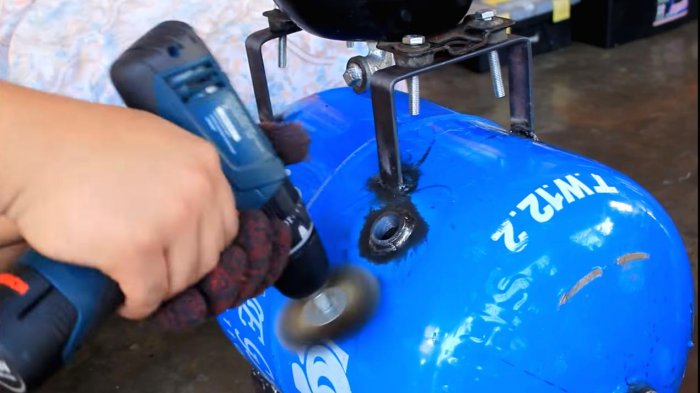

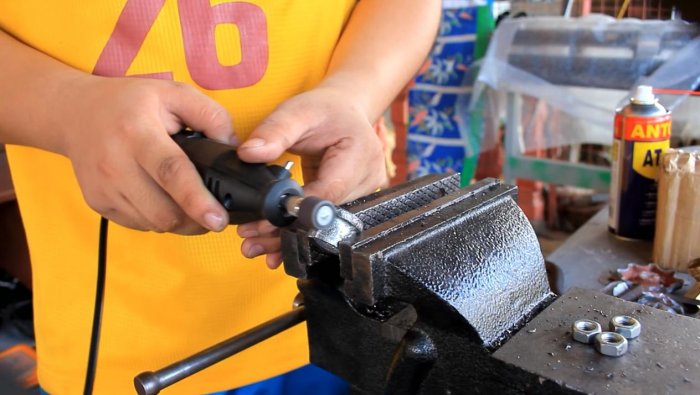

Выбираем подходящую по диаметру фрезу по металлу, и проделываем шуруповертом или дрелью отверстие в корпусе под муфту. Если на корпусе муфты имеются выступающие формы, стачиваем их бормашиной (можно для этого применить обычный электронаждак или болгарку с шлифовальным диском).

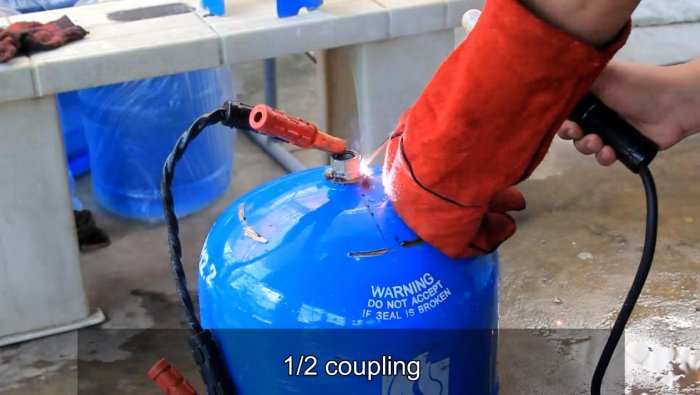

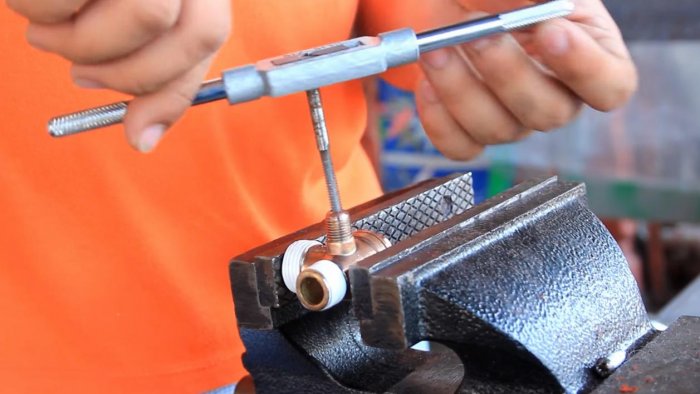

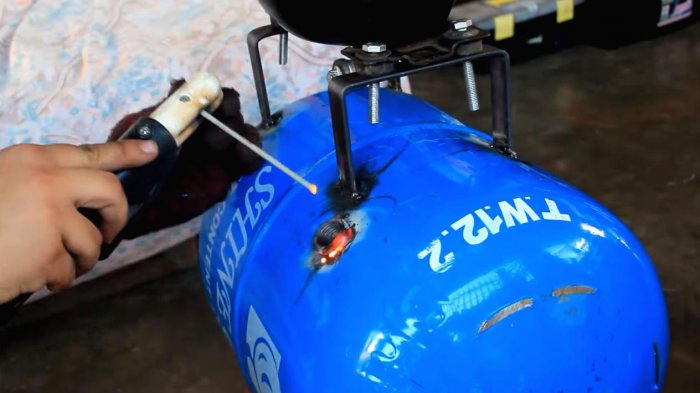

Выставляем муфту в отверстие и обвариваем ее по окружности. Внутренняя резьба ее должна соответствовать по шагу и диаметру посадочной резьбе на обратном клапане.

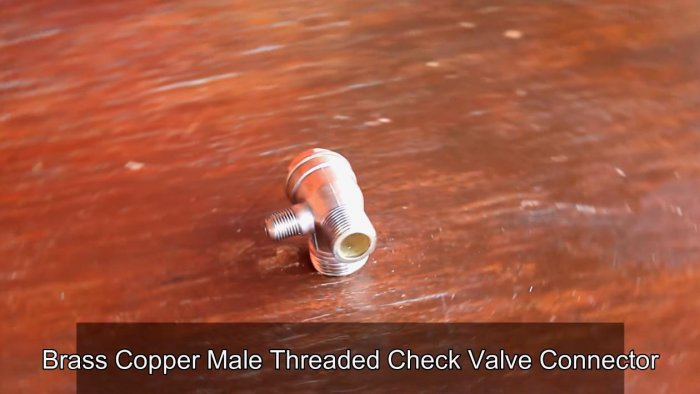

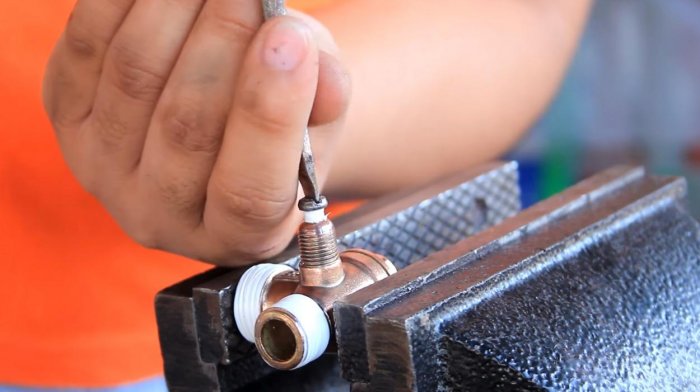

Используем латунный обратный клапан для небольших компрессоров. Отвод для спуска давления заглушаем подходящим болтом, поскольку на регулировочной сборке уже предусмотрен спускной клапан.

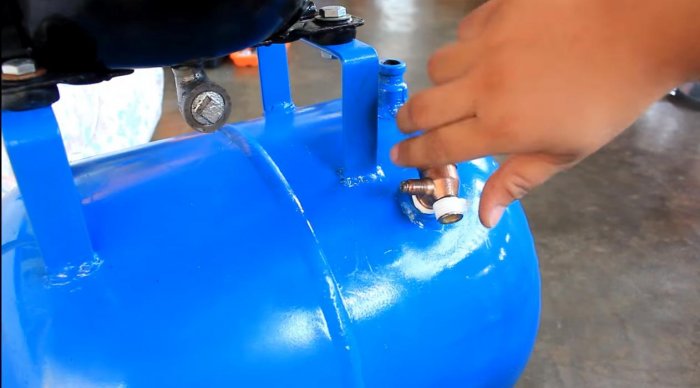

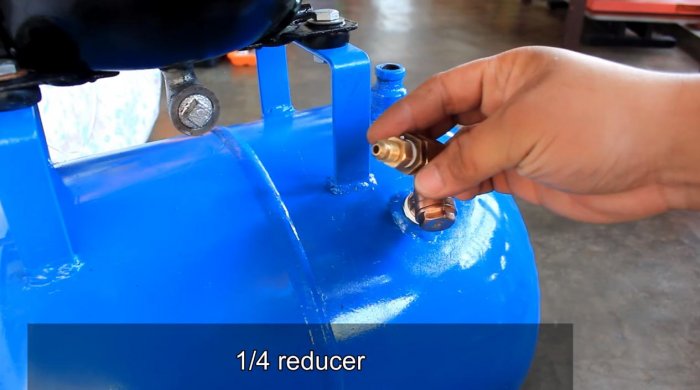

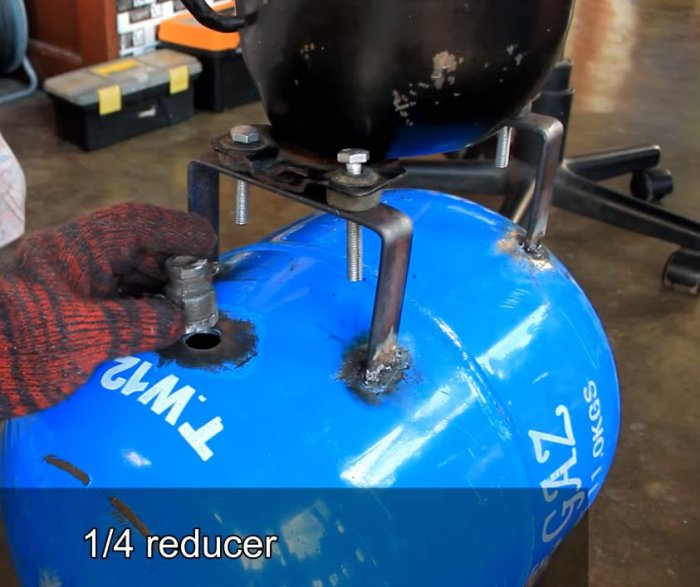

Для установки реле давления или прессостата со всей регулирующей аппаратурой монтируем еще один переходник на 1/4 дюйма. Отверстие под него делаем по центру ресивера, недалеко от компрессора.

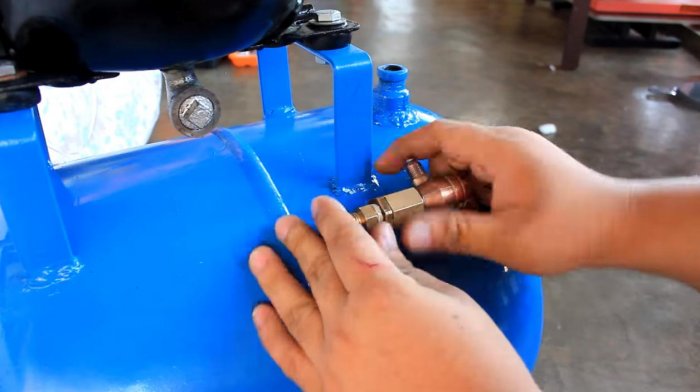

Закручиваем обратный клапан с переходником на 1/2 дюйма.

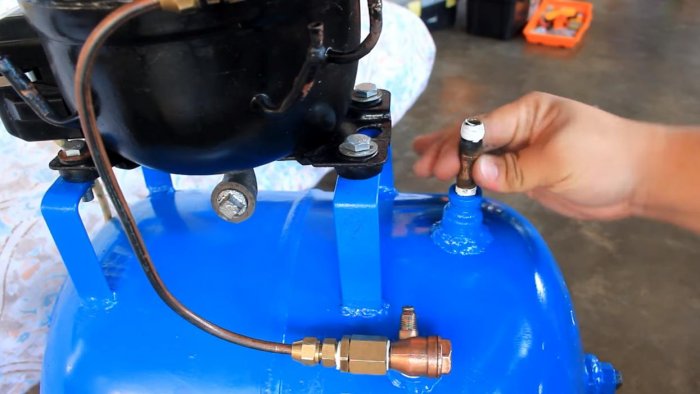

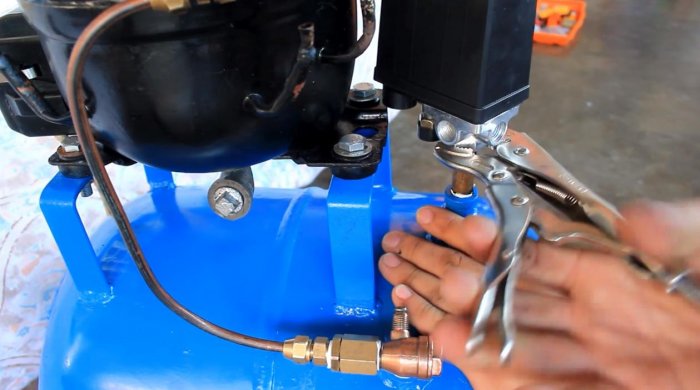

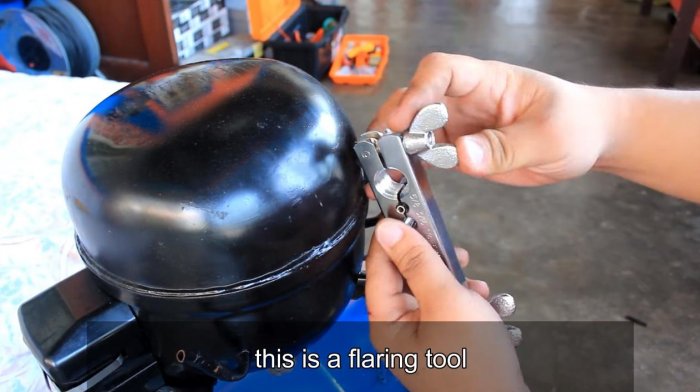

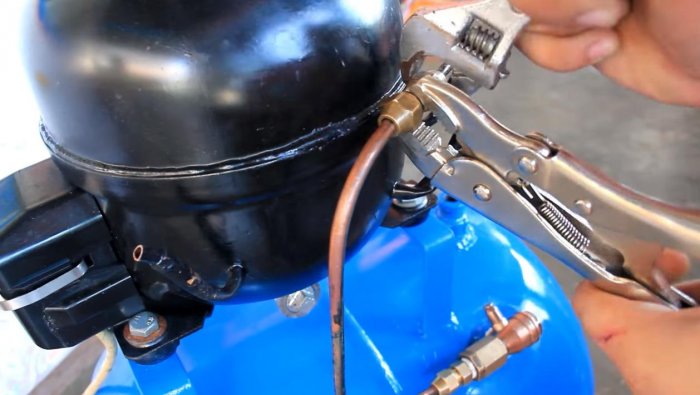

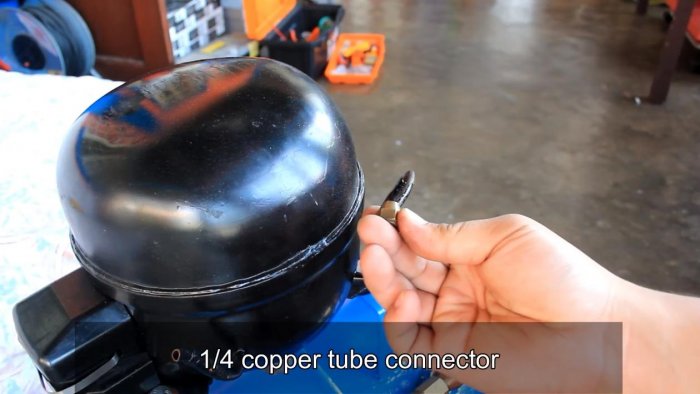

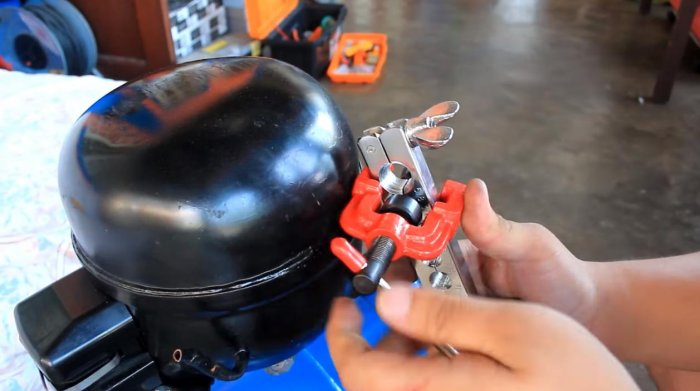

Соединяем медной трубкой отвод цилиндра компрессора и обратный клапан. Для этого специальным инструментом развальцовываем концы медных трубок, и соединяем их латунными резьбовыми переходниками. Подтягиваем соединение разводными ключами.Шаг четвертый – устанавливаем регулировочную аппаратуру

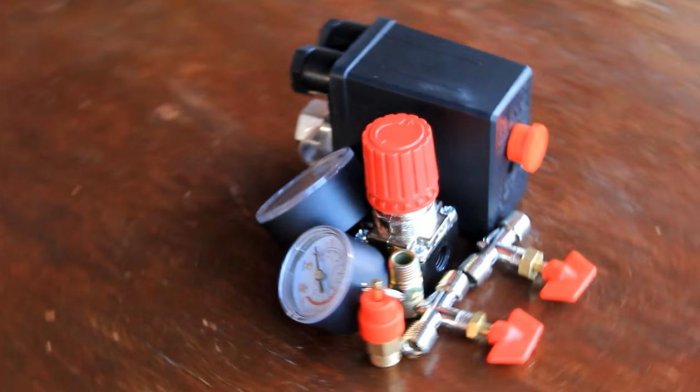

Сборка регулировочной аппаратуры состоит из реле давления (прессостат) с регулирующим датчиком, предохранительного клапана или клапана сброса давления, переходника-муфты с наружной резьбой и нескольких кранов и манометров.

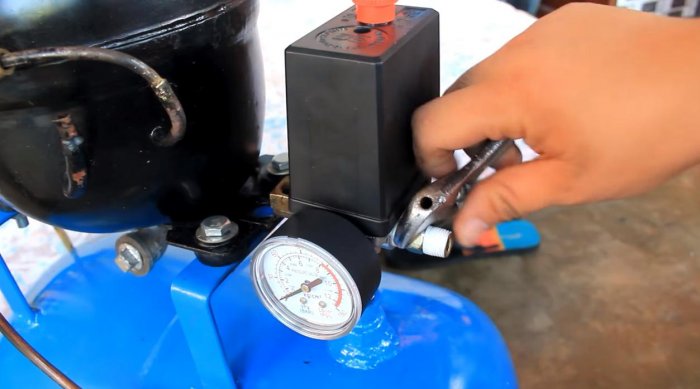

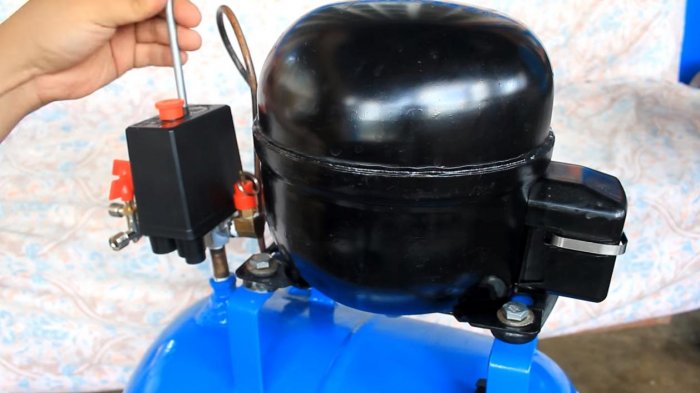

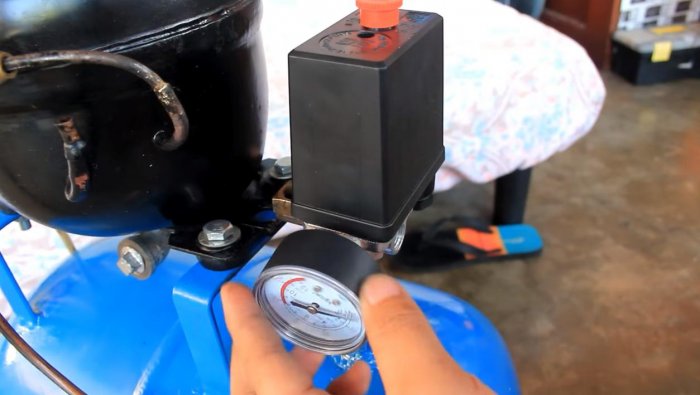

Первым делом монтируем реле давления. Его необходимо слегка приподнять до уровня компрессора. Применяем удлинитель-муфту с наружной резьбой, и закручиваем реле через уплотнительную фумленту.

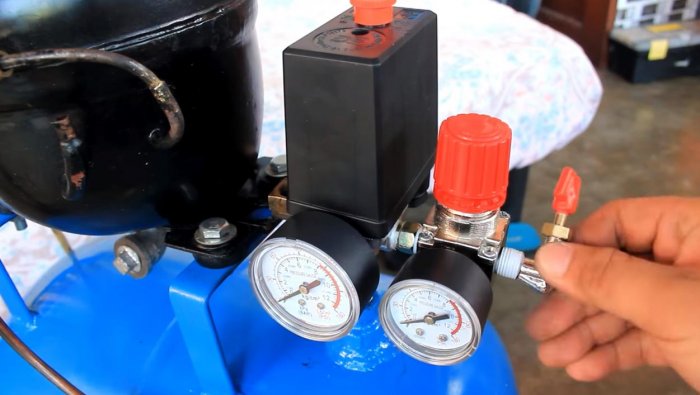

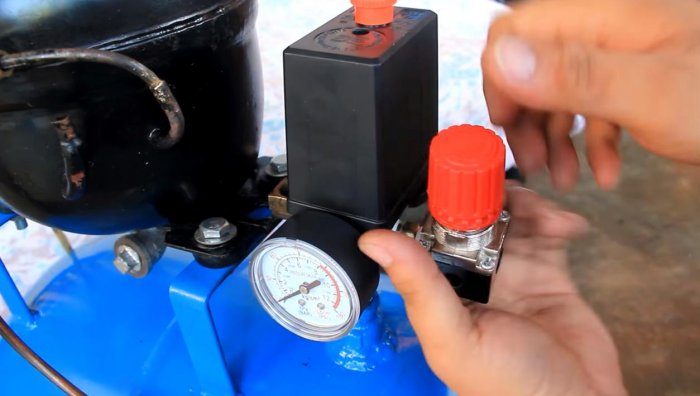

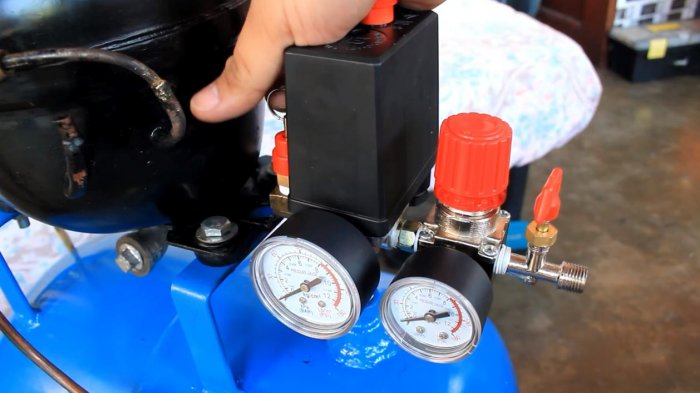

Через переходник устанавливаем датчик регулировки давления с манометрами. Завершаем сборку клапаном сброса давления и двумя кранами под выходы шлангов.Шаг пятый – подключаем электрику

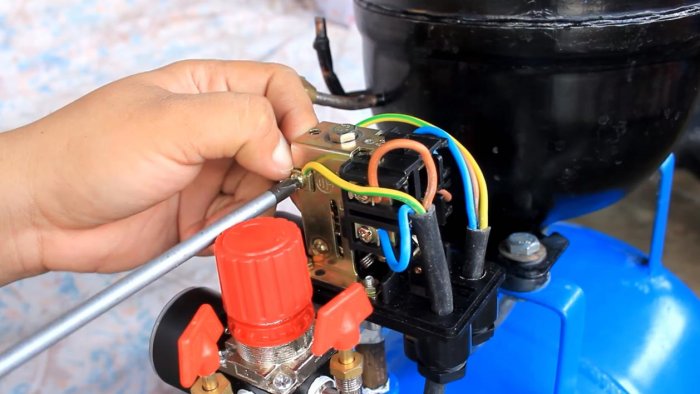

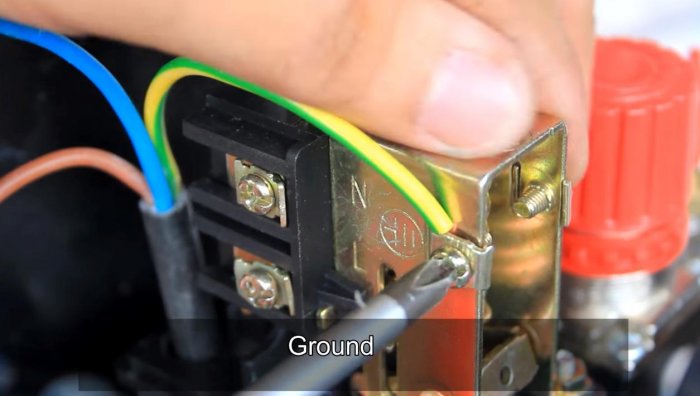

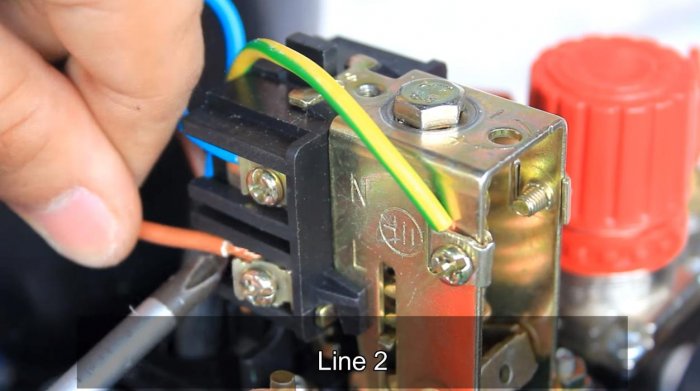

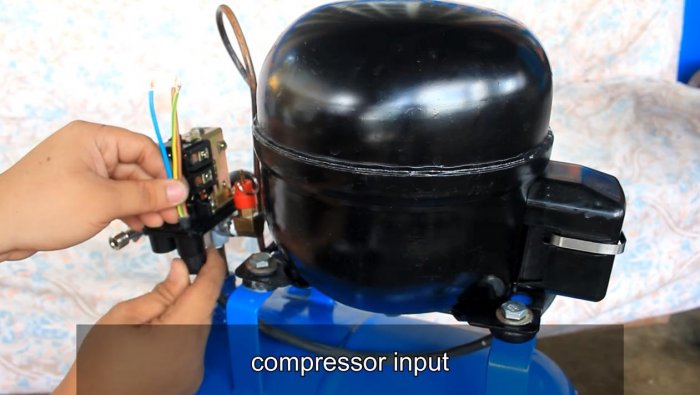

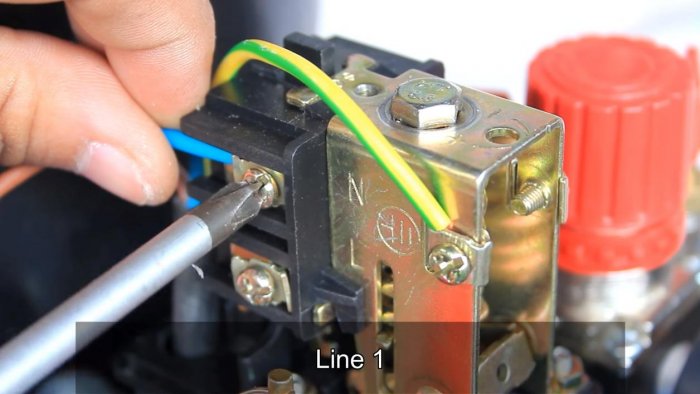

Отверткой разбираем корпус реле давления, открывая доступ к контактам. Подводим 3-х жильный кабель к контактной группе, и распределяем каждый из проводов согласно схеме подключения (включая заземление).
Аналогичным образом делаем подводку питающего кабеля, оснащенного вилкой под силовую розетку. Закручиваем крышку реле обратно, на ее место.Шаг шестой – доработка и пробный запуск

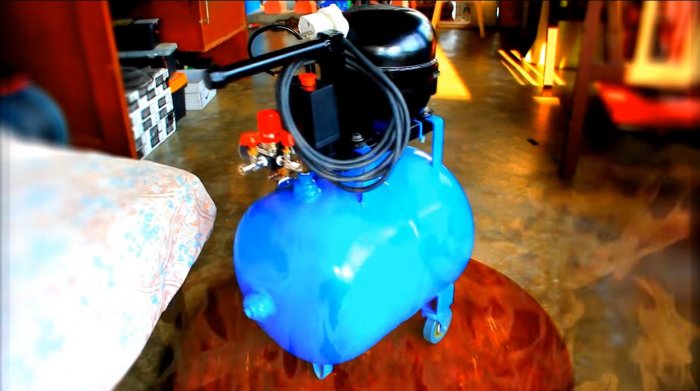

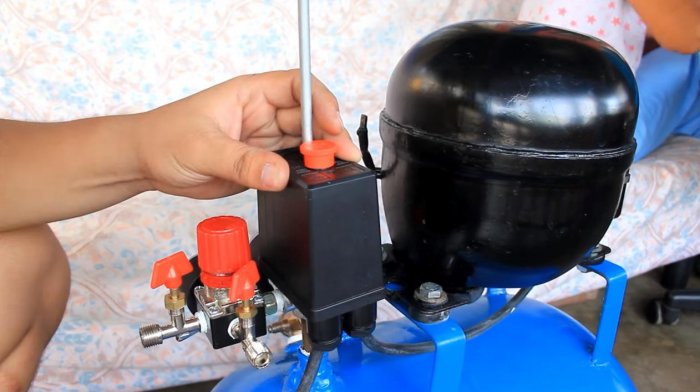

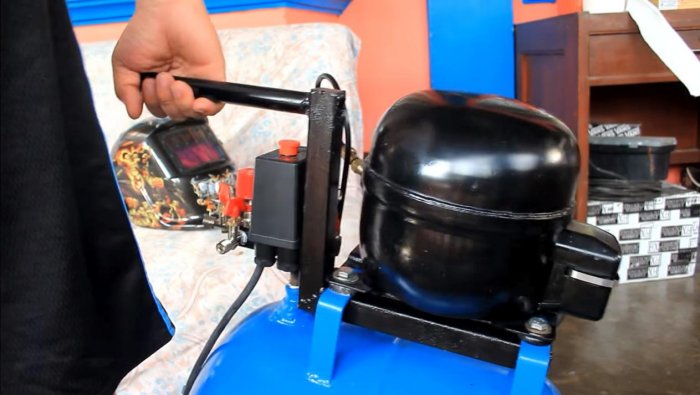

Для переноски компрессорной установки прикрепляем к рамкам компрессора специальную рукоять. Делаем ее из обрезков профильной квадратной и круглой трубы. Крепим ее на прижимные болты и красим в цвет компрессора.

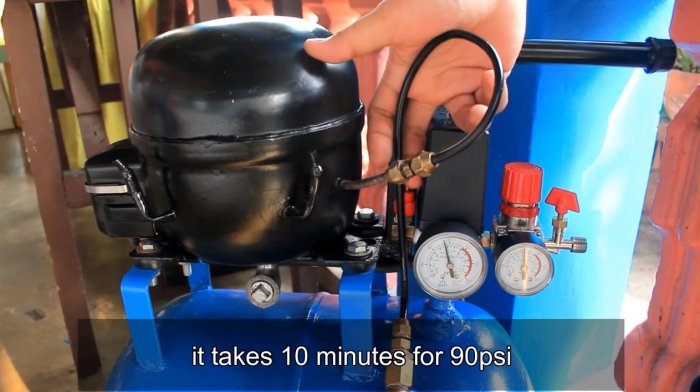

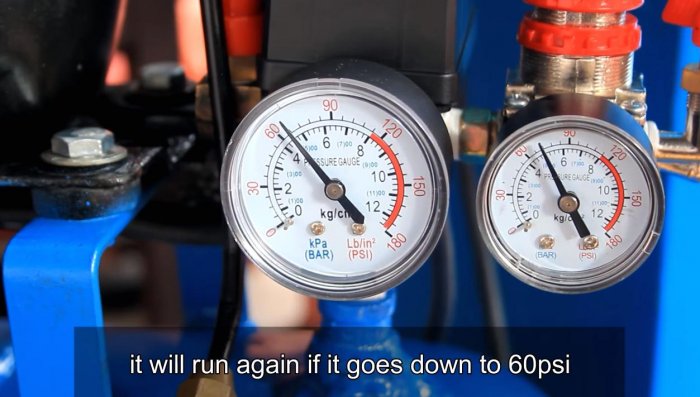

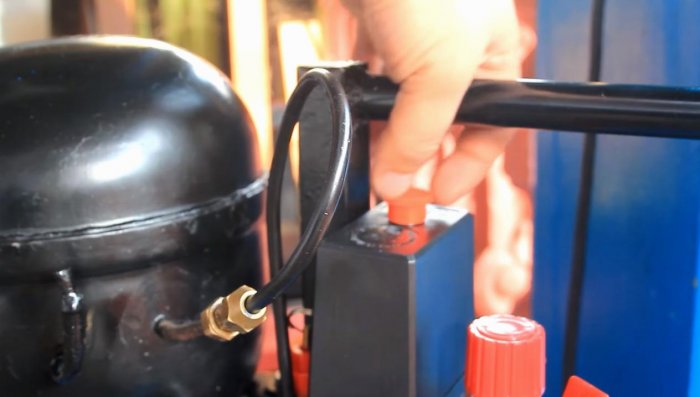

Подключаем установку к сети 220 В, и проверяем ее работоспособность. По заверениям автора, для получения давления в 90 psi или 6 Атм, этому компрессору необходимо 10 минут. С помощью регулировочного датчика, включение компрессора после падения давления также регулируется от определенного показателя, отображаемого на манометре. В своем случае, автор настроил установку так, чтобы компрессор снова включался от 60 psi или 4 Атм.
Осталась последняя операция – замена масла. Это немаловажная часть технического обслуживания таких установок, ведь ревизионного окошка в них не предусмотрено. А без масла такие машины могут проработать совсем недолго.

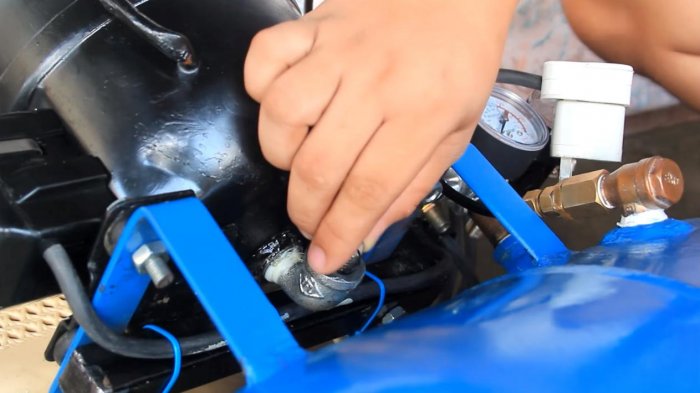

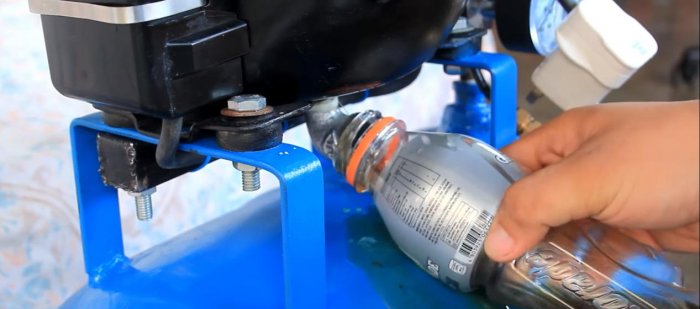

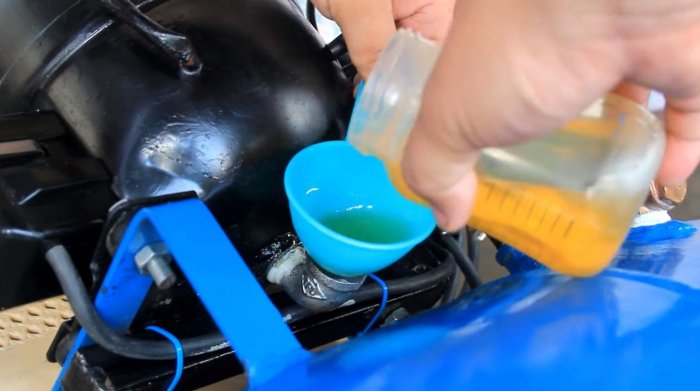

Откручиваем сливной болт в нижней части компрессора, и сливаем отработку в бутылку. Перевернув компрессор на бок, заливаем немного чистого масла, и закручиваем заглушку обратно. Теперь все в порядке, можно пользоваться нашим компрессорным агрегатом!Заключение
Компрессорное оборудование считается маломощным и практически бытовым. Вряд ли оно потянет работу сразу нескольких пневмоинструментов. Но его можно применить для маломощных устройств, например, для аэрографии или подкачки шин. Кроме того, это прекрасный способ применить ненужный холодильный компрессор, и дать ему вторую жизнь в своей домашней мастерской.Смотрите видео
