Здравствуйте, сегодня я расскажу, как сделать регулируемый блок питания на базе микросхемы lm317. Схема сможет выдавать до 12 вольт и 5 ампер.
Простой регулируемый блок питания на трех микросхемах LM317

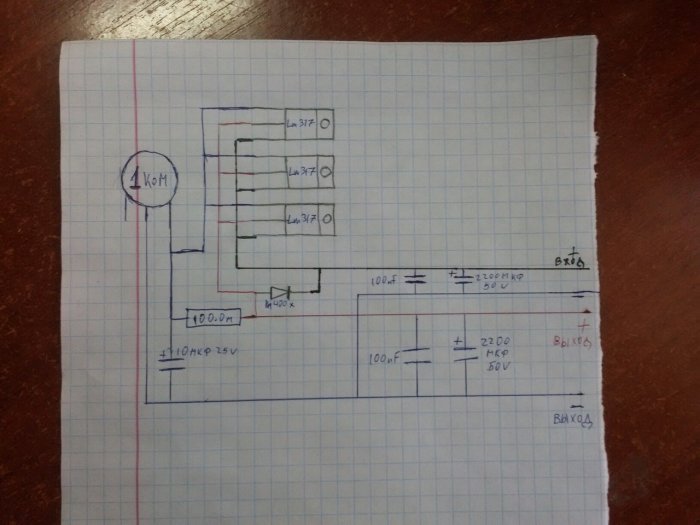

Схема блока питания


Простой регулируемый блок питания на трех микросхемах LM317

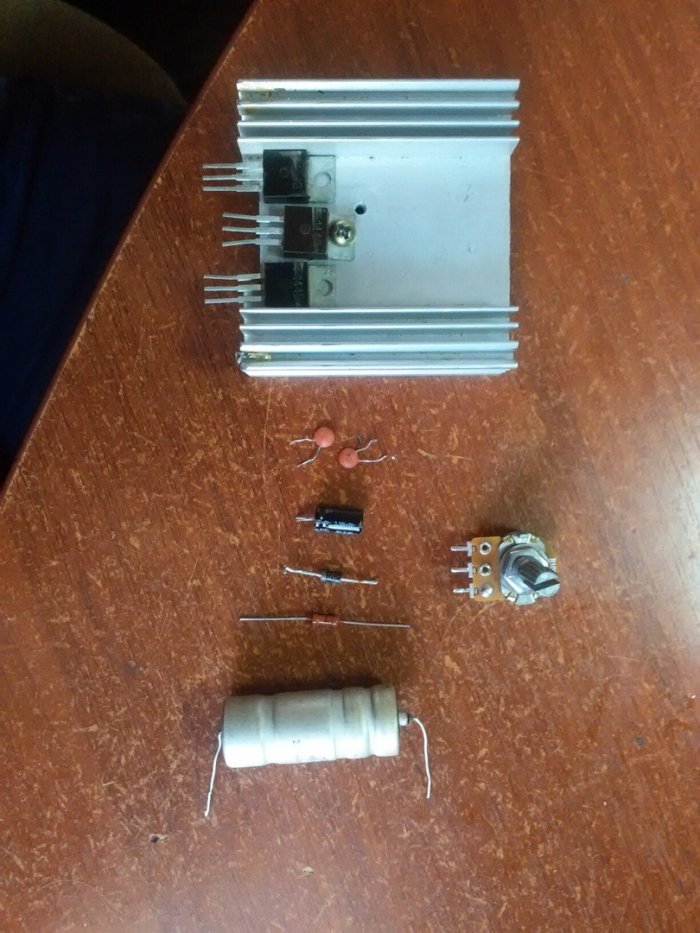

Для сборки нам понадобятся


  • Стабилизатор напряжения LM317 (3 шт.)
  • Резистор 100 Ом.
  • Потенциометр 1 кОм.
  • Конденсатор электролитический 10 мкФ.
  • Конденсатор керамический 100 нФ (2 шт.).
  • Конденсатор электролитический 2200 мкФ.
  • Диод 1N400X (1N4001, 1N4002…).
  • Радиатор для микросхем.

Простой регулируемый блок питания на трех микросхемах LM317

Сборка схемы

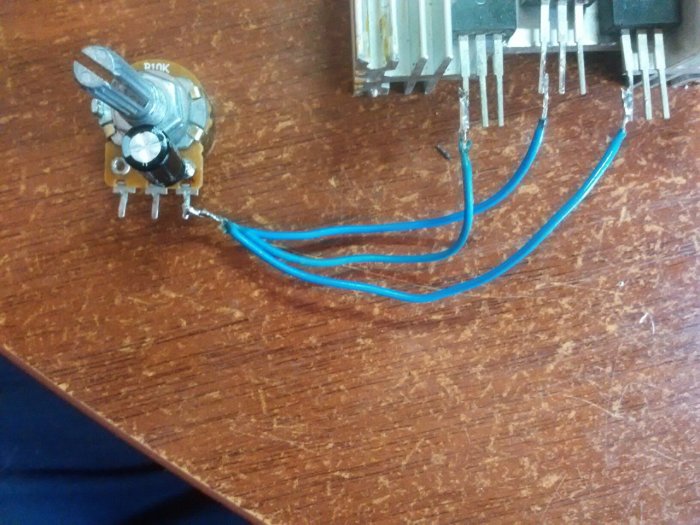

Собирать схему будем навесным монтажом, так как деталей немного. Сначала прикрепляем микросхемы к радиатору, так и собирать будет удобнее. Кстати, необязательно использовать три LM. Они все соединены параллельно, поэтому можно обойтись двумя или одной. Теперь все крайние левые ножки припаиваем к ножке потенциометра. К этой ножке припаиваем плюс конденсатора, минус припаиваем к другому выходу. Чтобы конденсатор не мешал, я перепаял его снизу потенциометра.
Простой регулируемый блок питания на трех микросхемах LM317

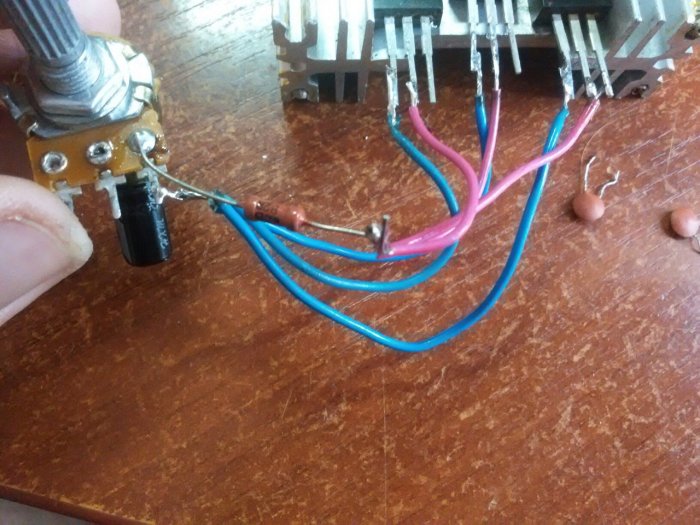

К ножке потенциометра, к которой припаяли левые ножки микросхем, также припаиваем резистор на 100 Ом. К другому концу потенциометра припаиваем средние ножки микросхем (у меня это лиловые провода).
Простой регулируемый блок питания на трех микросхемах LM317

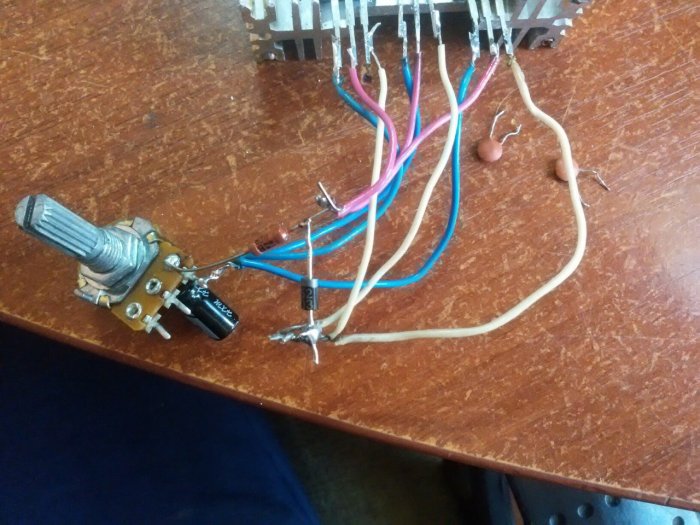

К этой ножке резистора припаиваем диод. К другой ножке диода припаиваем все правые ножки микросхемы (у меня это белые провода). Плюс припаиваем один провод, это будет плюс входа.
Простой регулируемый блок питания на трех микросхемах LM317

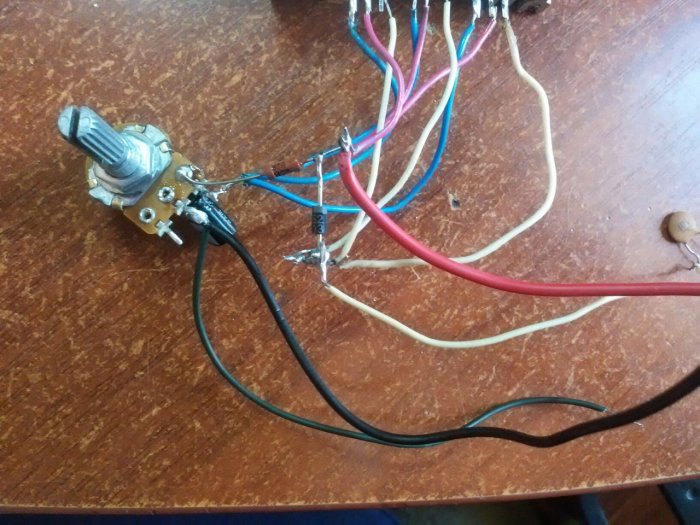

Ко второму выходу потенциометра припаиваем два провода (у меня они черные). Это будет минус входа и выхода. Также припаиваем провод (у меня он красный) к резистору там, где ранее припаивали диод. Это будет плюс выхода.
Простой регулируемый блок питания на трех микросхемах LM317

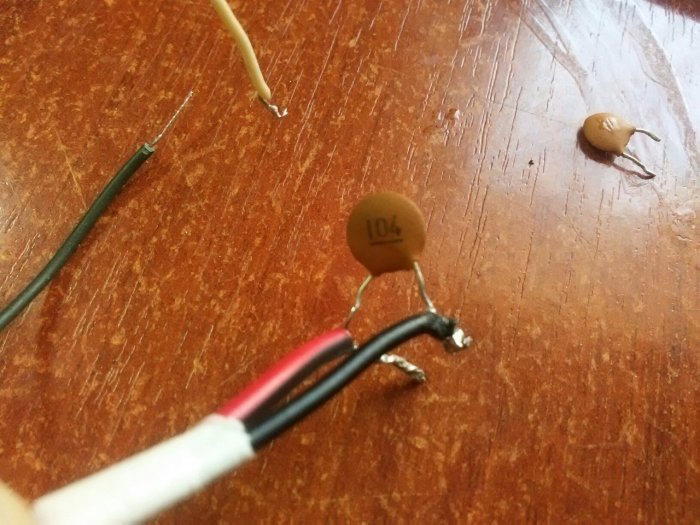

Теперь осталось припаять к плюсу и минусу входа, плюсу и минусу выхода по конденсатору на 100 нФ (100 нФ = 0,1 мкФ, маркировка 104).
Простой регулируемый блок питания на трех микросхемах LM317

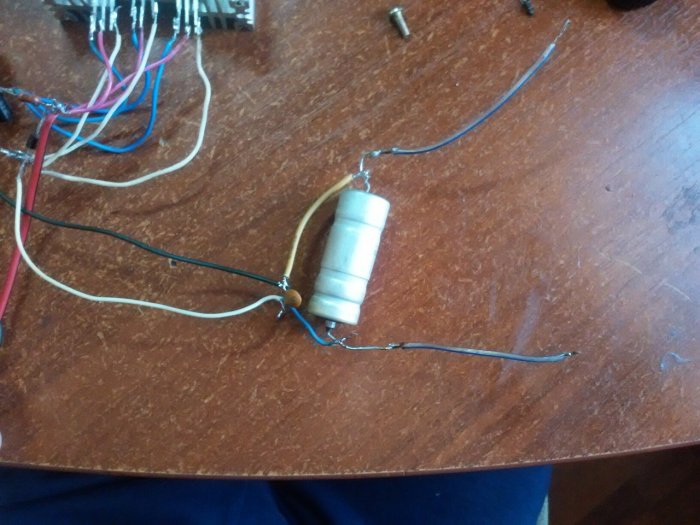

На вход следом припаиваем конденсатор на 2200 мкФ, плюсовая нога припаивается к плюсу входа.
Простой регулируемый блок питания на трех микросхемах LM317

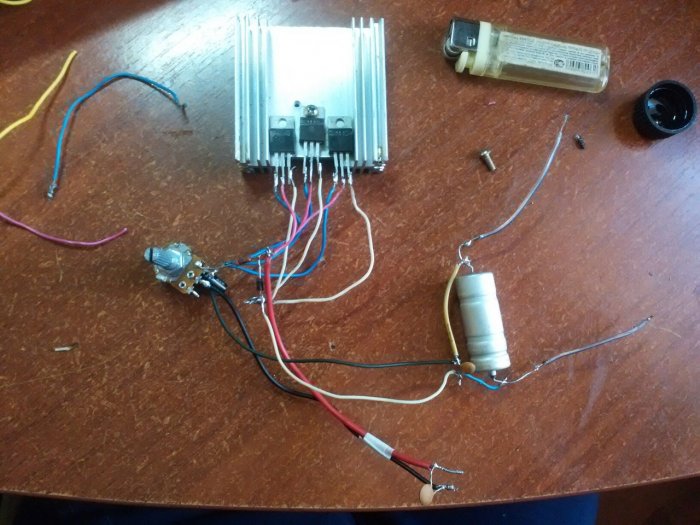

На этом изготовление схемы готово.
Простой регулируемый блок питания на трех микросхемах LM317

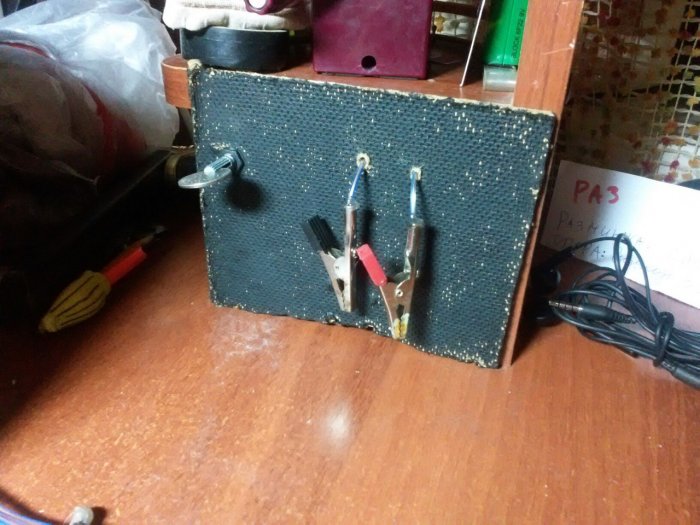

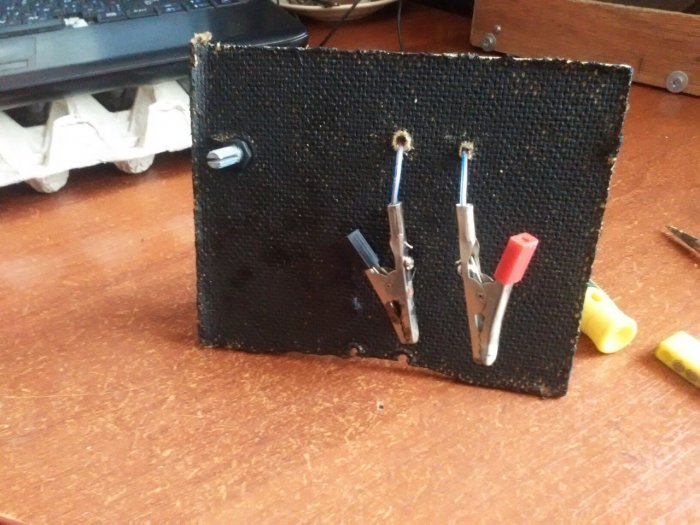

Так как схема выдает 4,5 Ампер и до 12 Вольт, входное напряжение должно быть как минимум таким же. Потенциометром уже будем регулировать выходное напряжение. Для удобства советую поставить хотя бы вольтметр. Делать полный корпус я не буду, все, что я сделал, это прикрепил радиатор к отрезку ДВП и прикрутил потенциометр. Провода выхода я также вывел и прикрутил к ним крокодильчиков. Это вполне удобно. Далее я это прикрепил все это к столу.
Простой регулируемый блок питания на трех микросхемах LM317

Простой регулируемый блок питания на трех микросхемах LM317


Прокомментировать
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
3+три=
Комментарии (8)
  1. Сергей K
    #1 Сергей K Посетители 2 марта 2018 10:55
    4
    Я бы не слишком надеялся на такой блок питания. Параллельная схема включения возможна, но надо оставлять как минимум 50-ти процентный запас по мощности - микросхемы, даже одной серии, даже современные, все одно имеют разброс параметров. И в случае мощности, превышающей мощность отдельной микросхемы, какая-то из них будет работать на пределе, а может и с перегрузкой и в конце концов выйдет из строя. Хорошо если только стабилизатор! А может и питаемая схема гавкнуть...
    Если так уж нужен ток в 5А, то может лучше использовать LM338? Или выпаять из старых материнок LM1083 (7,5A) или LM1084 (5A)
  2. Гость Андрей
    #2 Гость Андрей Гости 2 марта 2018 12:40
    6
    Что спецы электроники уже электросхемы чертить не умеют.
  3. Гость влад
    #3 Гость влад Гости 2 марта 2018 13:30
    3
    я одну лмку транзистором обвожу и ампераж то по больше получается ну вообщем на любителя
  4. Гость Сергей
    #4 Гость Сергей Гости 4 марта 2018 23:01
    14
    Просто тихий ужас. Автор делал бы для себя потихоньку, а публиковать такое постыдился бы. Перед публикацией глянул бы как переменные резисторы обозначаются на схеме. Данная конструкция при токе 4,5 А скорее всего сгорит, так как не приняты меры по выравниванию тока через стабилизаторы. А если не сгорит считайте вам повезло - встроенная защита сработала. Кроме того для напряжения на выходе 12 В, входное должно быть как минимум на 1,5 В больше.
  5. Гость Николай
    #5 Гость Николай Гости 29 марта 2018 02:59
    4
    Выкладывать в сеть ТАКОЕ? Стыдно! Требуется ток, превышающий возможности микросхемы стабилизатора-добавь мощный транзистор и резистор 6-10 ом.транзистор и микростабилизатор-на радиаторы и проще и надёжнее.
  6. Гость Олег
    #6 Гость Олег Гости 19 февраля 2019 12:17
    0
    Автор никого не слушай, стыдно там кому-то не стыдно. Выложил и молодец. Поддерживаю твои начиная.
  7. Гость Максим
    #7 Гость Максим Гости 30 января 2021 09:03
    0
    Автор, спасибо
  8. Алек
    #8 Алек Гости 9 марта 2021 04:52
    0
    Ужжас!
    мощность то утроится, да только схема выравнивания режима лмкок сложная - см даташит на чип!
    ну и схема д.б. вычерчена, а не а-ля Пикассо!
