Такие модели широко обсуждаются в сети. Споры вокруг них не утихают, ведь переделки порой стоят больше чем автомобили. Но автор видеоролика не стремился к гламуру или сногсшибательному дизайну. Скорее наоборот, его модель электробайка вполне можно назвать бюджетной. Все детали можно приобрести на китайских площадках или в отечественных интернет магазинах. Сам велосипед получается не перегруженным, а благодаря переделке выглядит довольно современно. Изготовить его можно в обычной домашней мастерской. Стоит ли это того и надо ли заморачиваться, придумывая в очередной раз «велосипед», давайте выяснять вместе.
Материалы:
- Обычный велосипед;

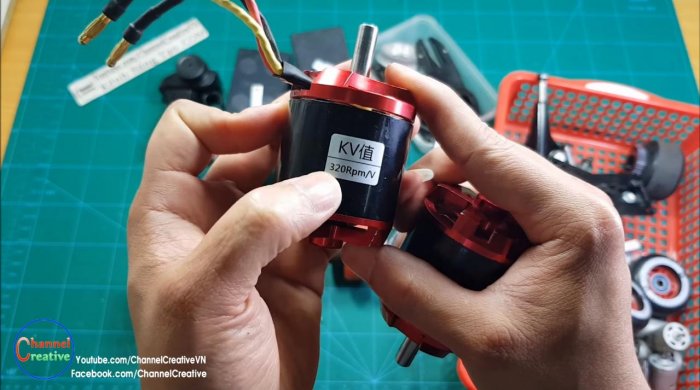

- Бесщеточный двигатель 320kV. Можно конечно взять и ТАКОЙ мотор постоянного тока и управлять им с помощью ШИМ регулятора;

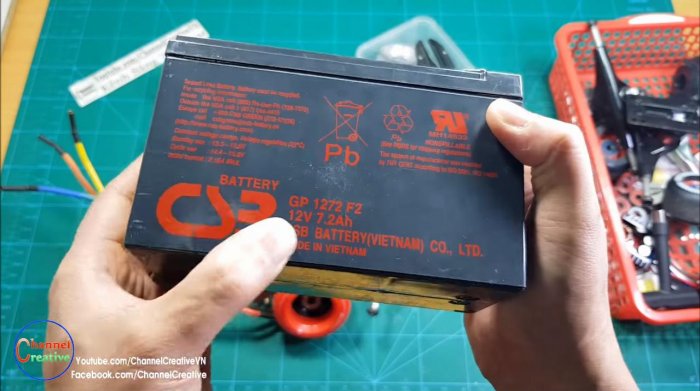

- Аккумулятор свинцовый GP1272 F2 – 2 шт;
- Ременная передача для шестерней;
- Подвеска для скейта с колесом;
- Крепежная пластина для движка на подвеску;

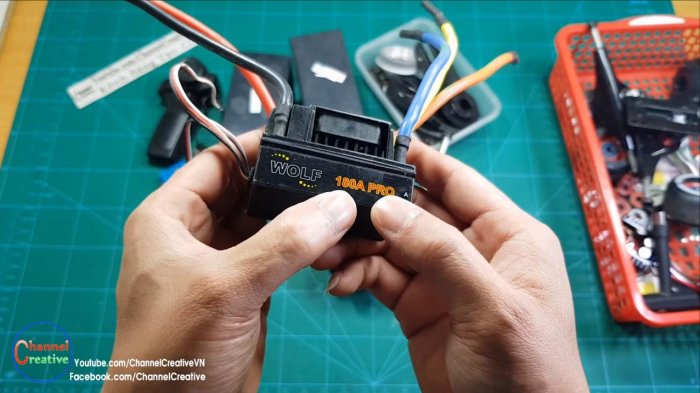

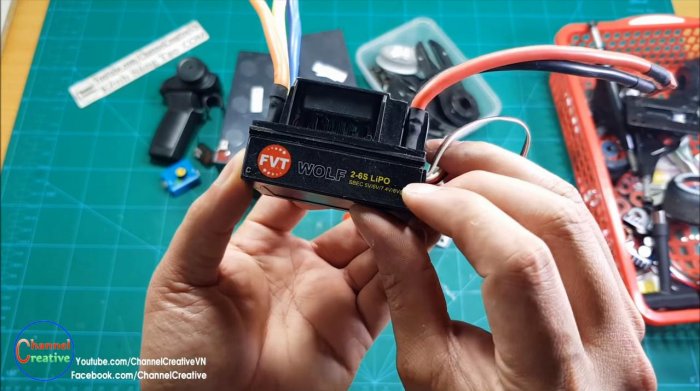

- Регулятор скорости FVT 180 A;
- Радиоуправляемый передатчик с приемником для электрических двигателей;
- Металлическая пластина (желательно из нержавеющей стали или алюминия);
- Аэрозольная автомобильная краска;
- Болты, винты, гайки, шайбы;
- Проводка с клеммами для соединения контактных групп;
- Изоляционная лента;
- Тугая анодированная пружина на растяжение;
- Мощная петля с небольшими полками;
- Металлические пластины для хомутов и прокладок;
- Отрезок профильной трубы 15х15 мм, длина – около 50 см;
- Двойной скотч.
Инструменты:
- Дрель или шуруповерт;
- Болгарка (УШМ);
- Сварочный инвертор;
- Сверла, диски для болгарки отрезные и шлифовочные;
- Набор рожковых и шестигранных ключей;
- Стриппер для обжима клемм на проводах;
- Отвертка, плоскогубцы, малярный нож и рулетка с карандашом.
Собираем электровелосипед

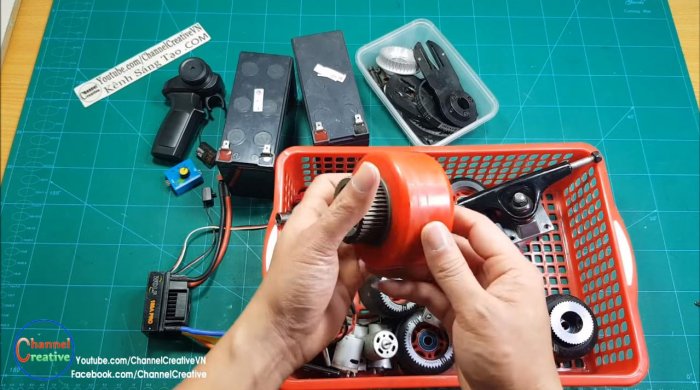

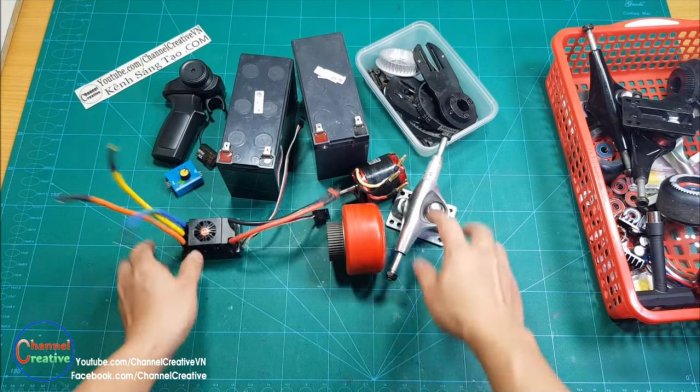

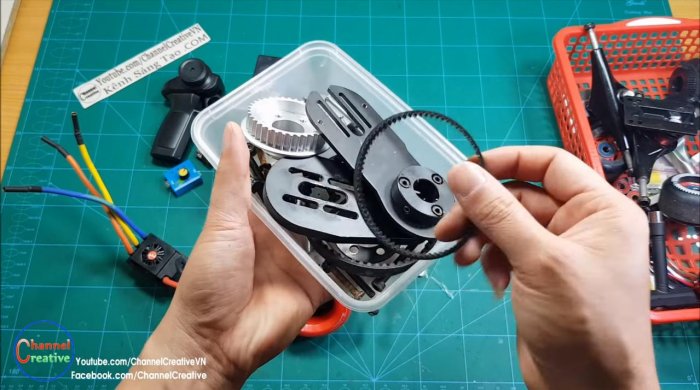

За основу движущего механизма своего электровелосипеда автор взял готовый набор для переделки скейтборда в электроборд. Его можно купить на китайских площадках в комплекте с двигателем и ременной передачей в пределах 100 долларов. Двигатель для них предусмотрен 24-ти вольтовый, который работает без щеток. Для таких устройств это наиболее выгодная конструкция, вес около 500 гр, а мощность 1800 Вт! Конечно же, при таких характеристиках тяги у него хватит, чтобы легко потянуть велосипед вместе с седоком.
Шаг первый – делаем электропривод на подвеске

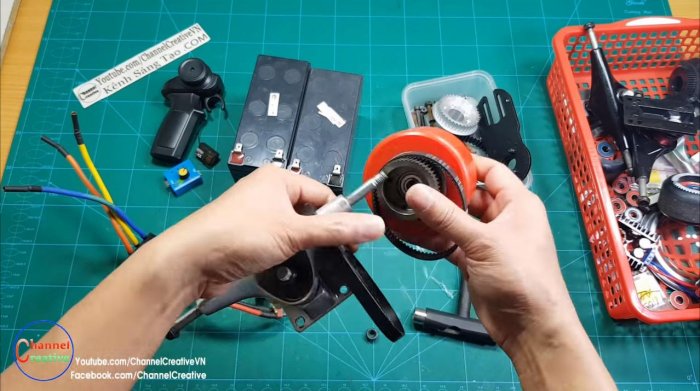

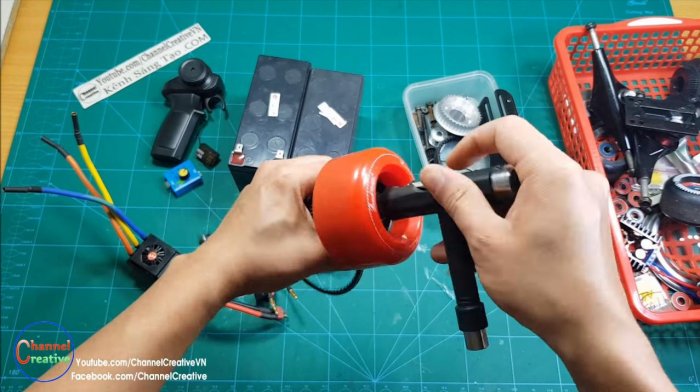

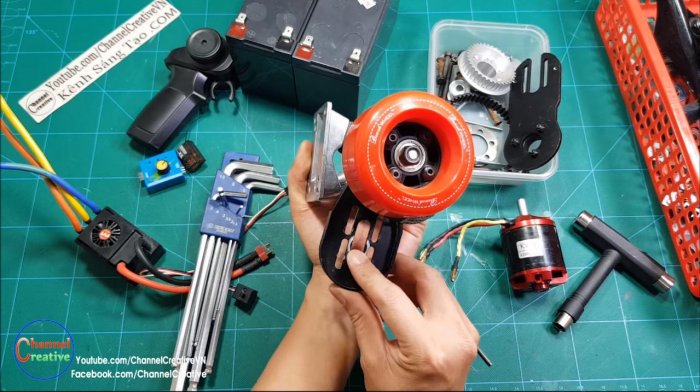

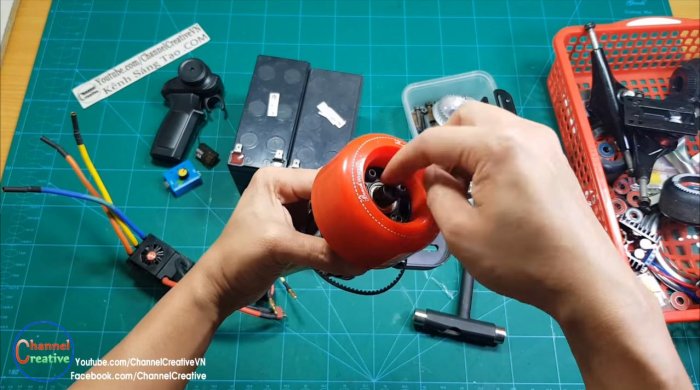

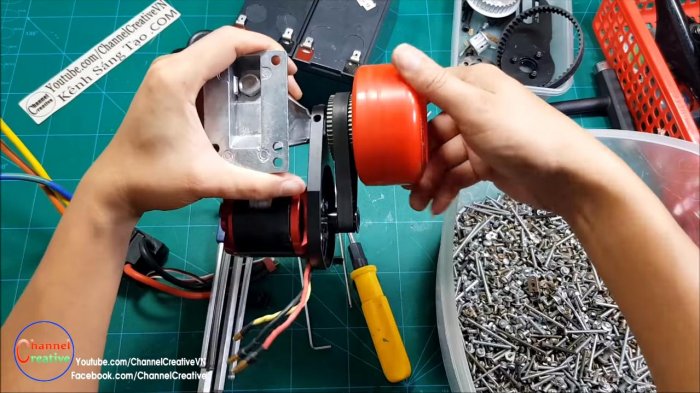

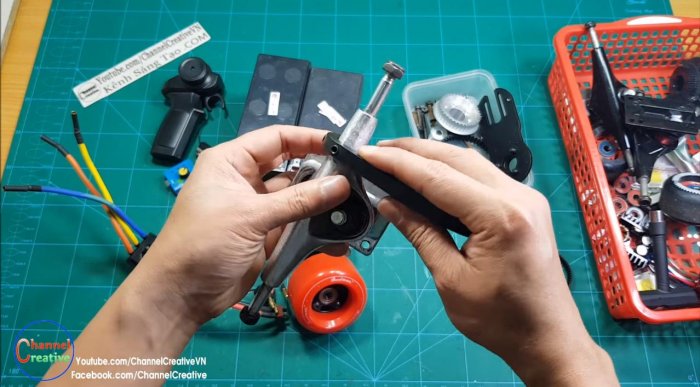

Первым делом насаживаем на ось подвески крепежную платформу для движка и ременную передачу. Далее закрепляем колесо от скейтборда с шестерней на оси подвески.

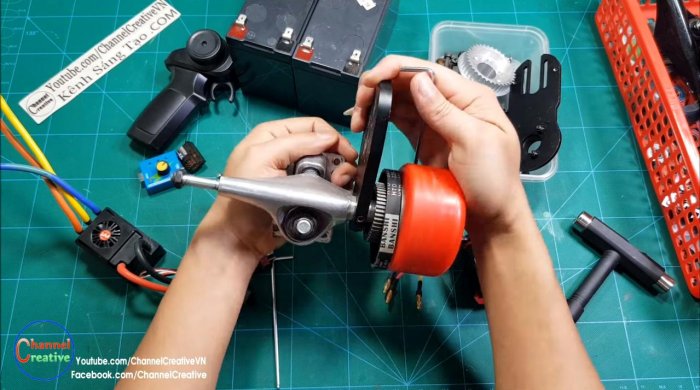

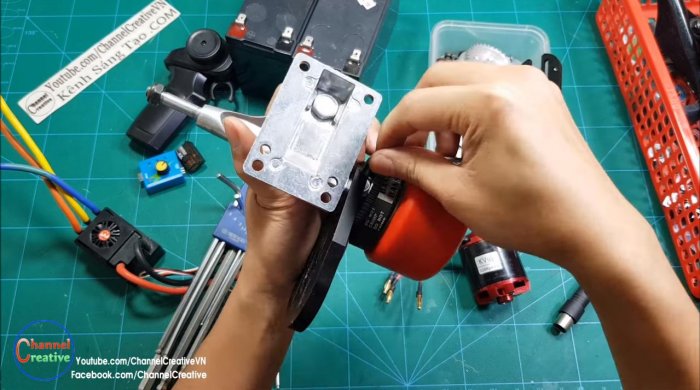

Теперь необходимо правильно выставить крепежную платформу для движка. Разворачиваем ее перпендикулярно вертикальной оси подвески, и поджимаем шестигранным ключом прижимной болт.

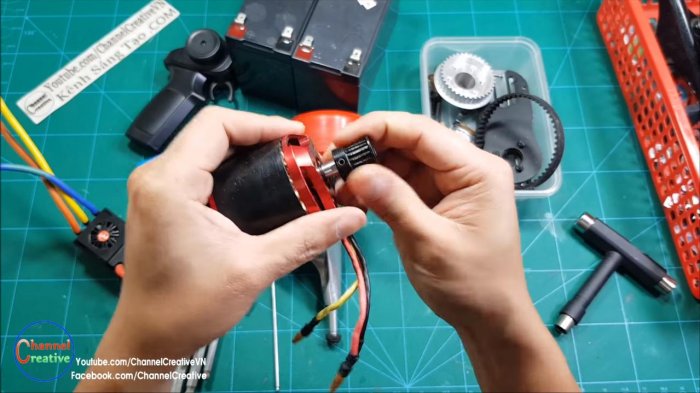

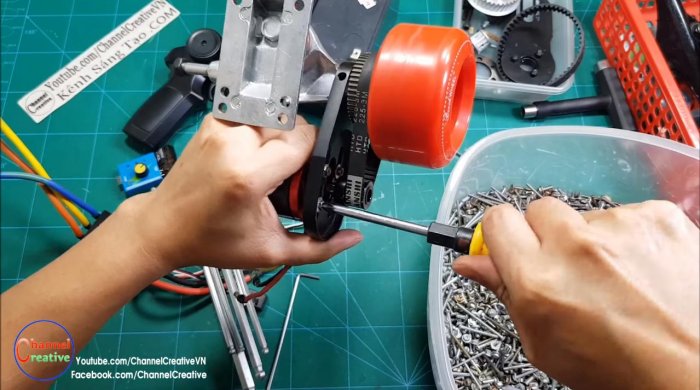

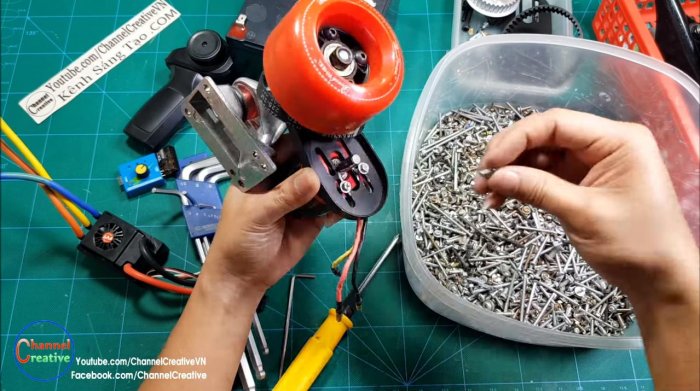

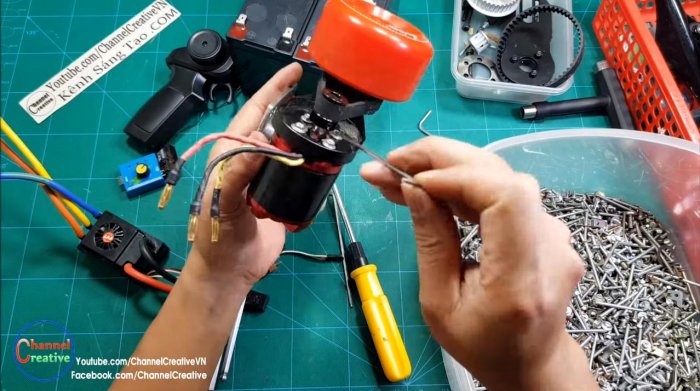

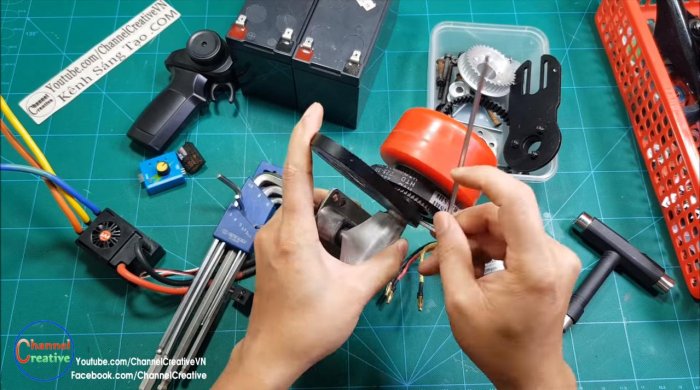

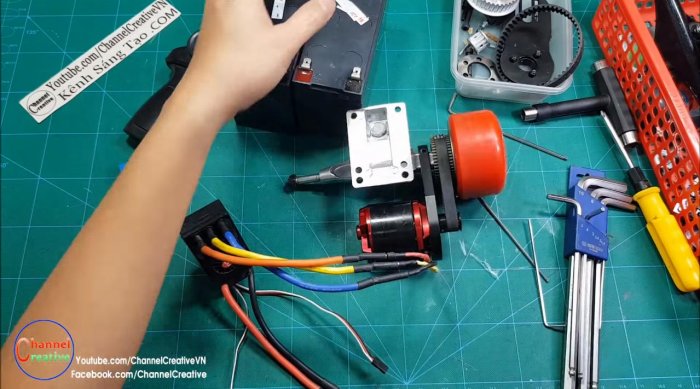

Устанавливаем движок на посадочное место, четырьмя винтами затягиваем его и надеваем мелкую шестерню для ременной передачи.

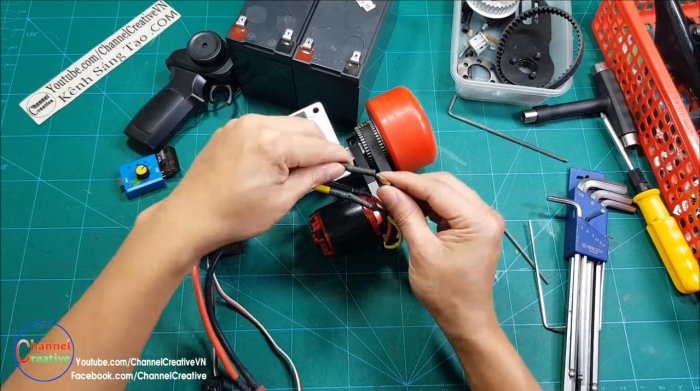

Шаг второй – подключаем электрическую схему

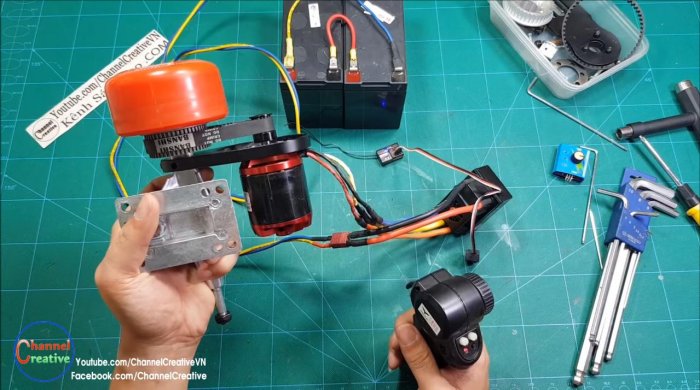

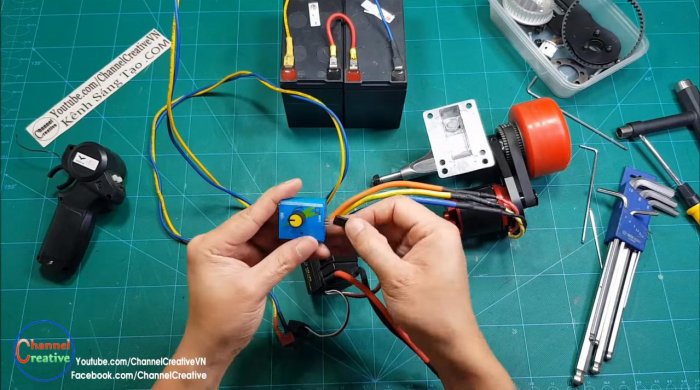

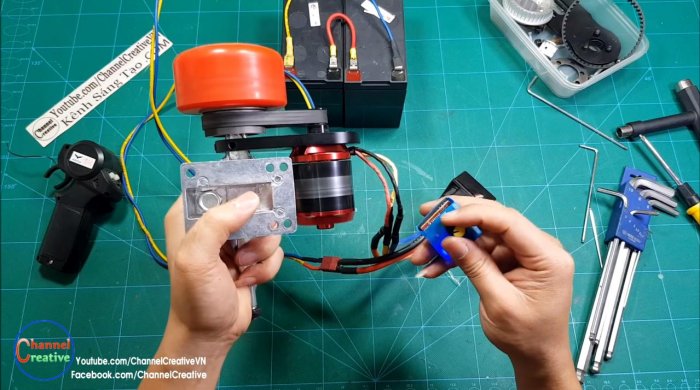

Сборка подвески готова, теперь ее можно подключить через регулятор скорости к аккумуляторам. Их соединяем последовательно. Автор видеоролика добавил в схему реостатный выключатель, чтобы иметь возможность плавно изменять напряжение и проследить работу двигателя при этом.

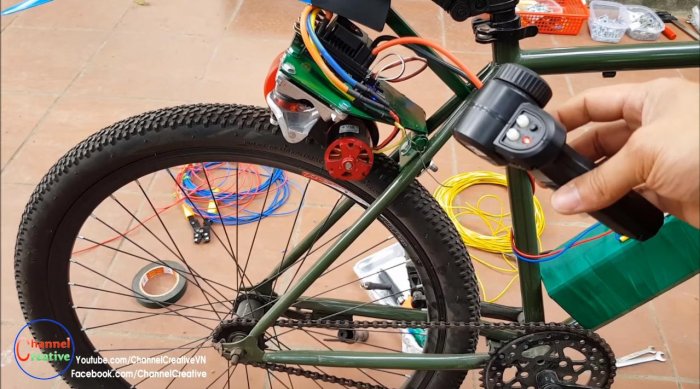

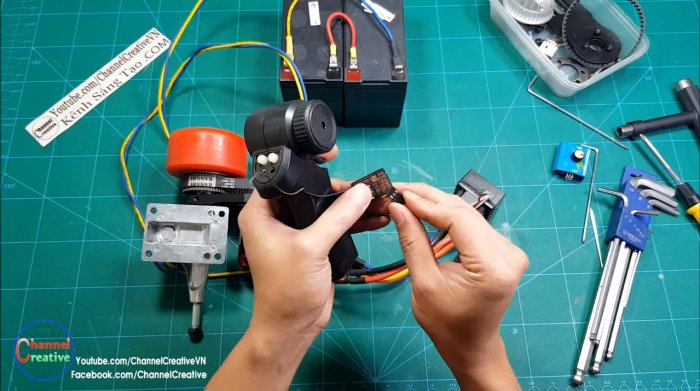

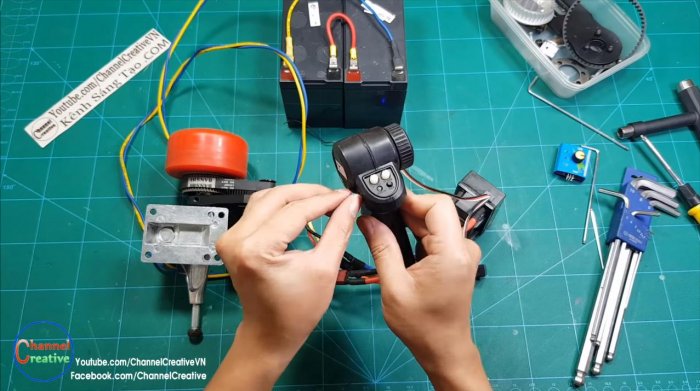

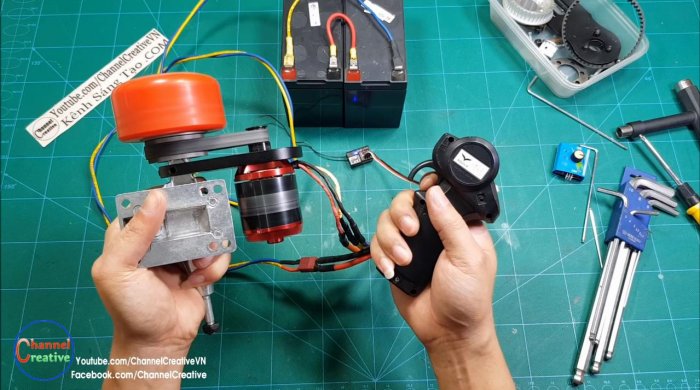

Отсоединяем реостат (он нам больше не понадобится), и подключаем радиоуправляемый контроллер-рукоятку с приемником-передатчиком. Это оборудование используют скейтбордисты для управления электробордами. Удобная гашетка на рукоятке позволит управлять таким устройством легко и непринужденно.
Шаг третий – закрепляем движущий модуль на раме велосипеда
Установка такого модуля имеет свои особенности. Если его зафиксировать на раме велосипеда намертво, колесо от скейта может протереть велосипедную покрышку, а двигатель - перегреться от чрезмерной напруги и сгореть. В свободном же положении такая подвеска будет болтаться как ненужный балласт во время езды, особенно по проселочным дорогам. Для функционального крепежа необходима точка опоры и рычажный механизм, который будет прижимать колесо скейтборда к шине. Его мы и будем сейчас делать.

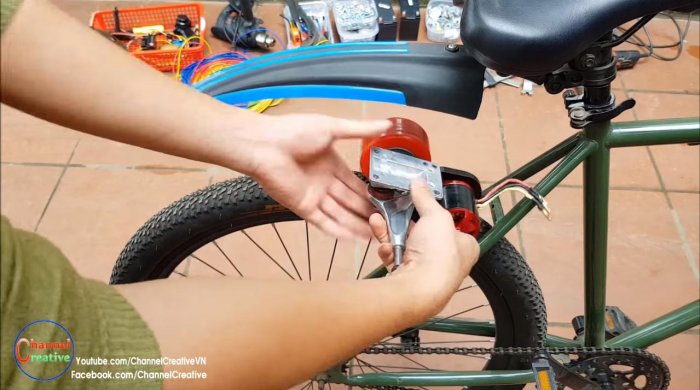

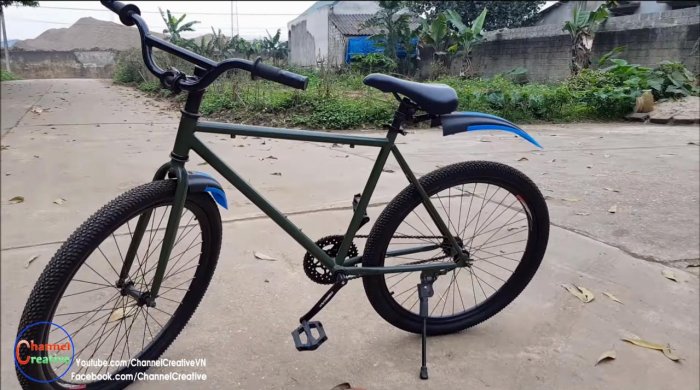

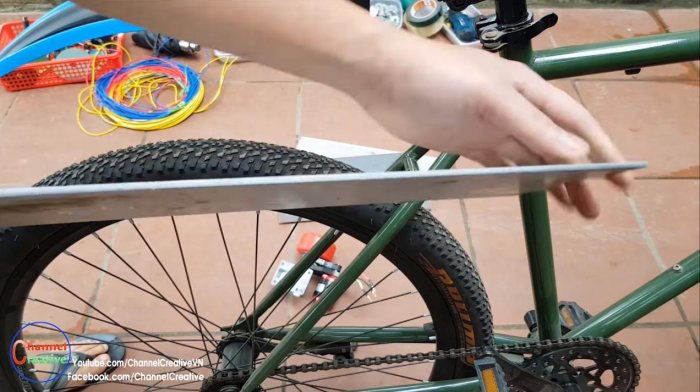

Поднимаем повыше заднее крыло велосипеда, чтобы разместить на его месте движущий модуль.

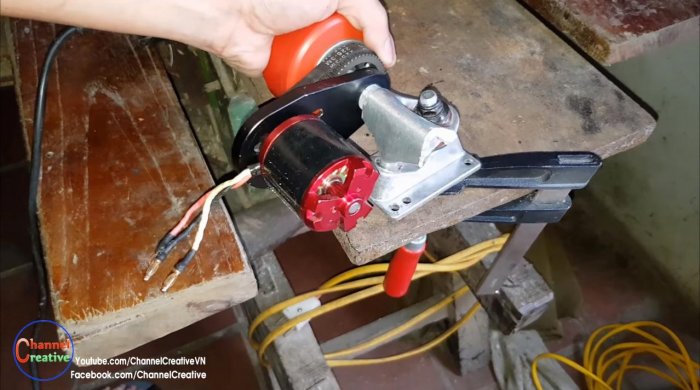

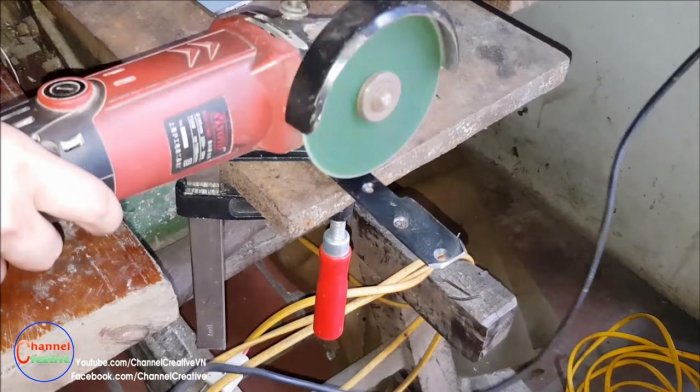

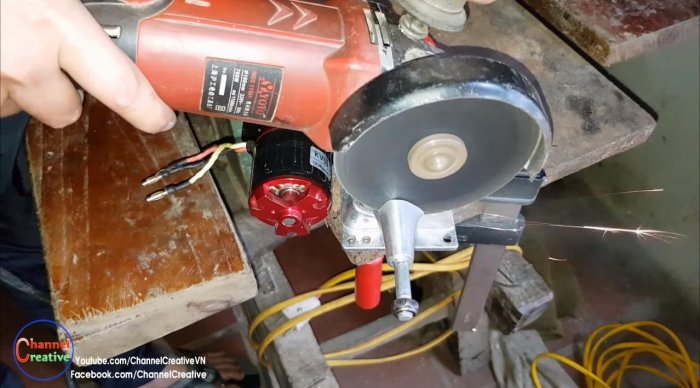

Подвеску необходимо слегка урезать, удалив с нее невостребованную вторую ось. Зажимаем устройство в тиски, и болгаркой (УШМ) отрезаем ее вровень с крепежной платформой для доски. Зачищаем обрезанные края шлифовочным диском.

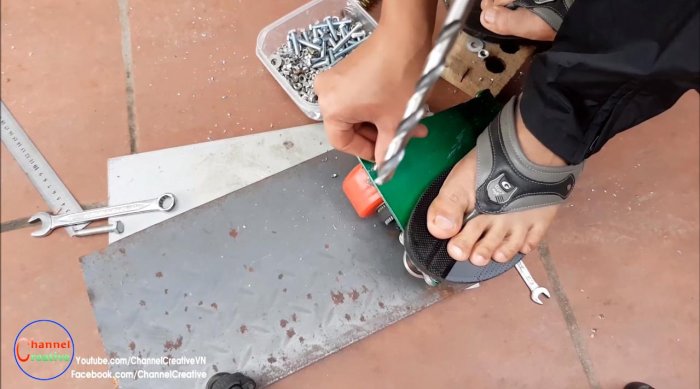

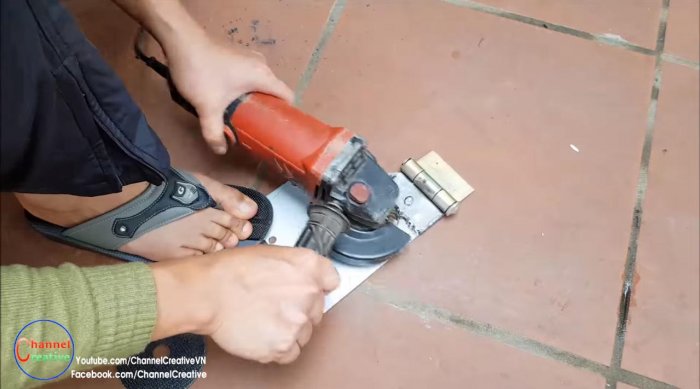

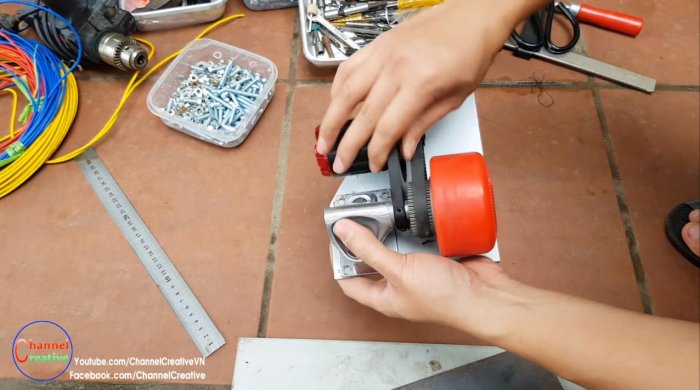

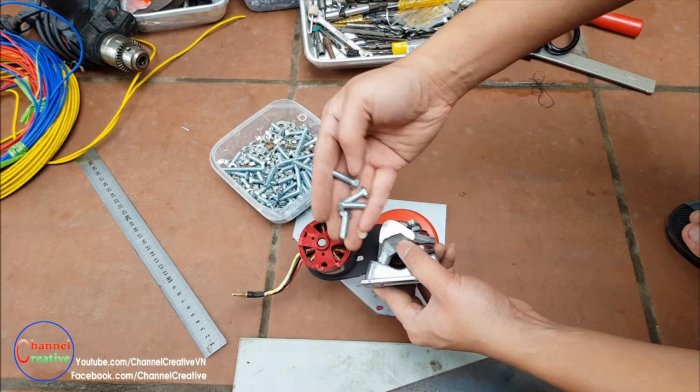

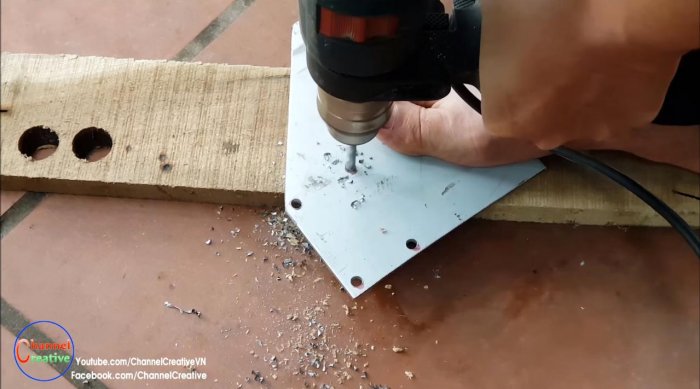

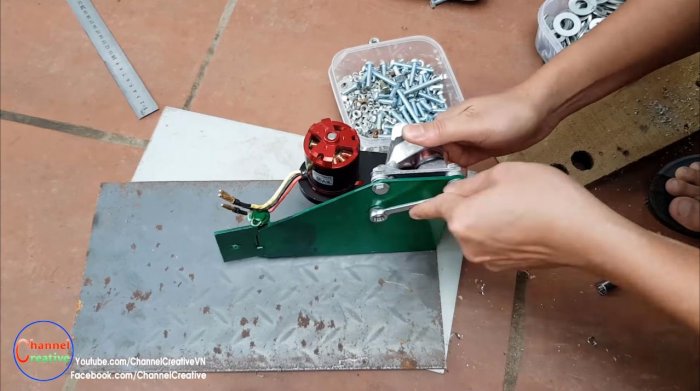

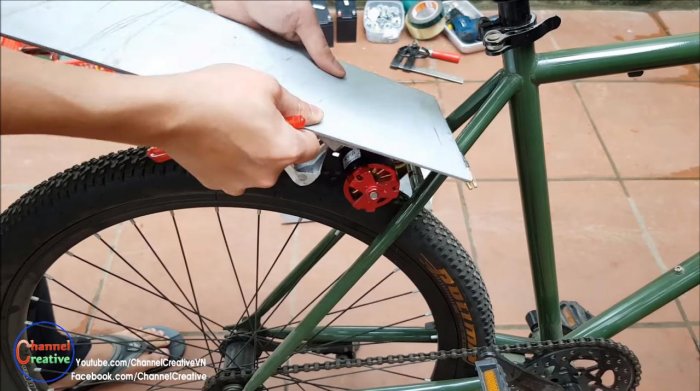

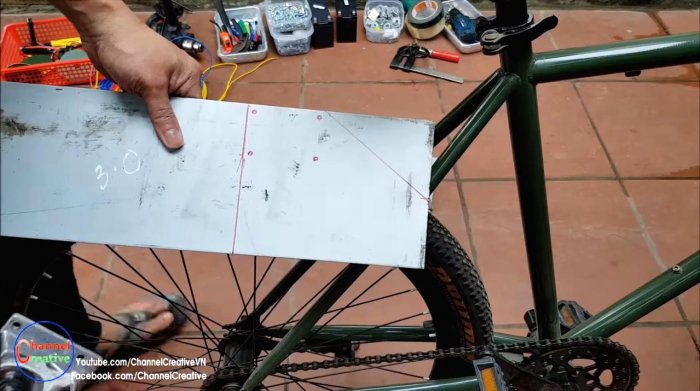

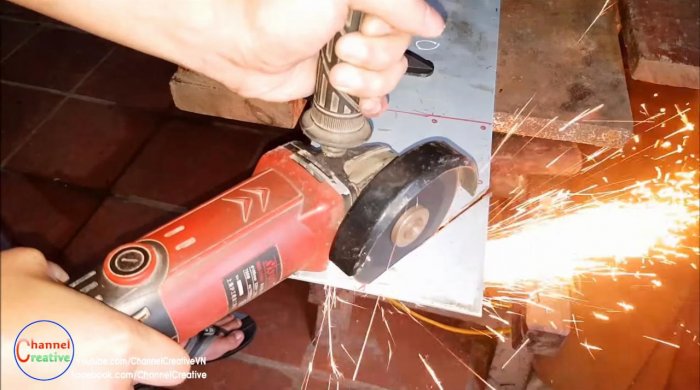

Из листа металла вырезаем защитную крышку для движущего модуля. Размечаем ее по размеру устройства, и обрезаем болгаркой. Чтобы закрепить двигатель, проделываем отверстия под крепежную пластину, и садим его на болты.

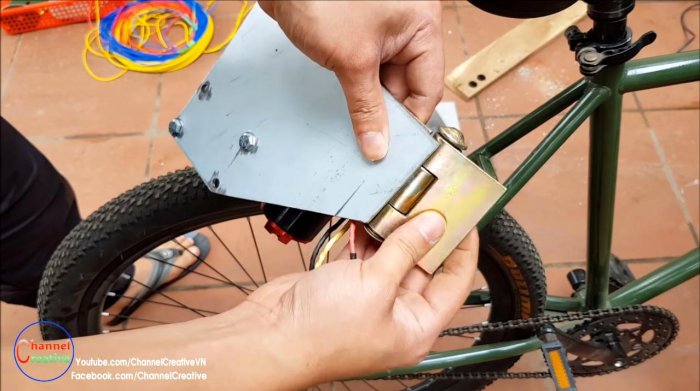

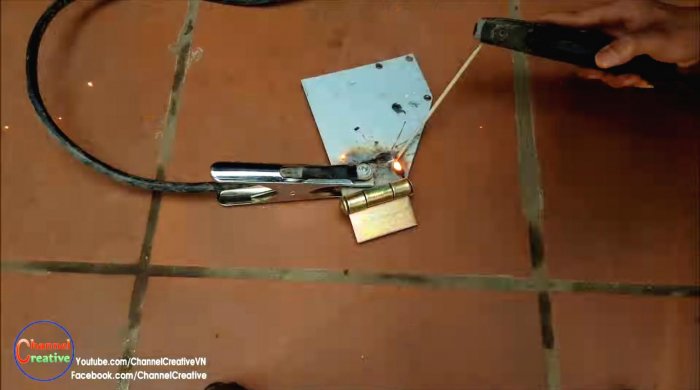

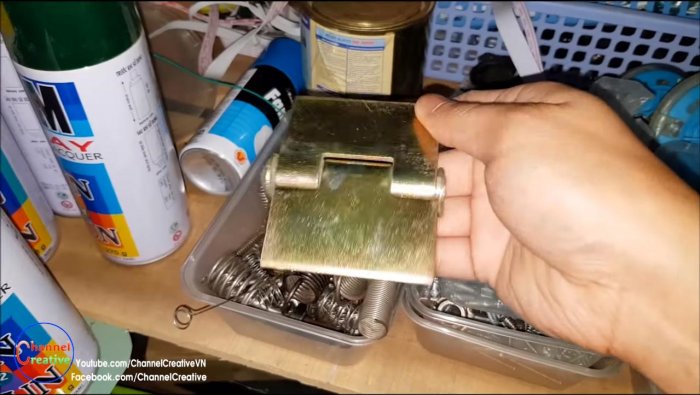

Подвижный модуль будет крепиться к раме посредством небольшой, но мощной петли. Она и будет осью нашего устройства. С тыльной стороны защитной крышки закрепляем петлю сварочным инвертором. Швы зачищаем болгаркой.

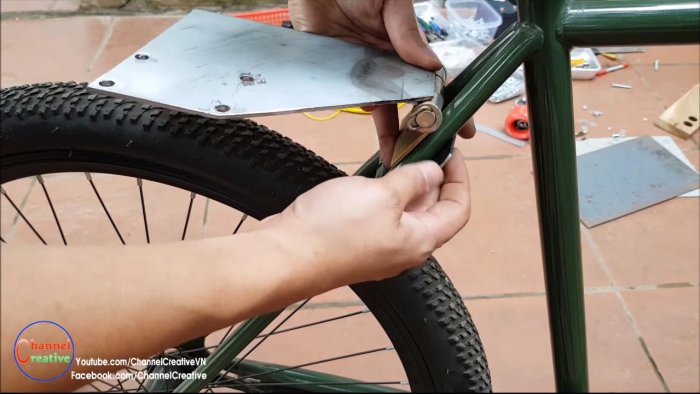

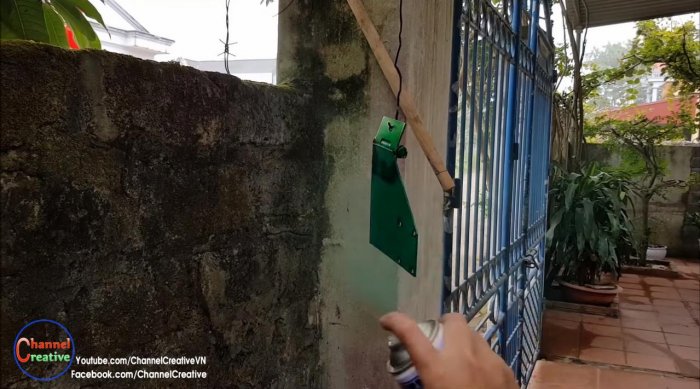

С помощью отрезка обычной дверной петли делаем прижимной хомут для крепежа на раме. Защитную крышку с петлей красим аэрозолем в цвет рамы велосипеда. Крепим ее на болты к устройству подвижного модуля.

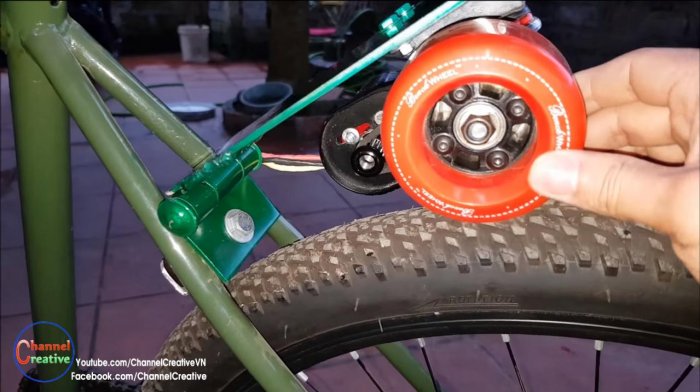

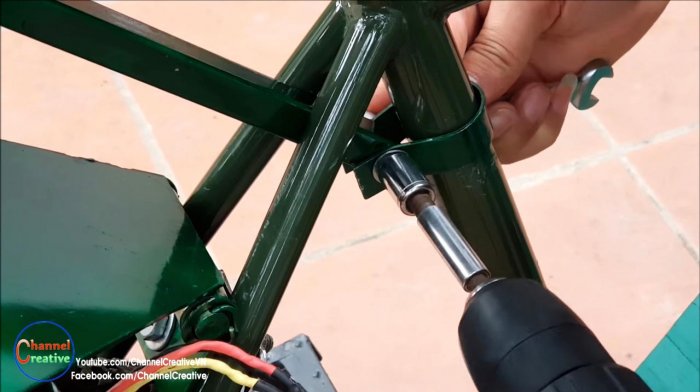

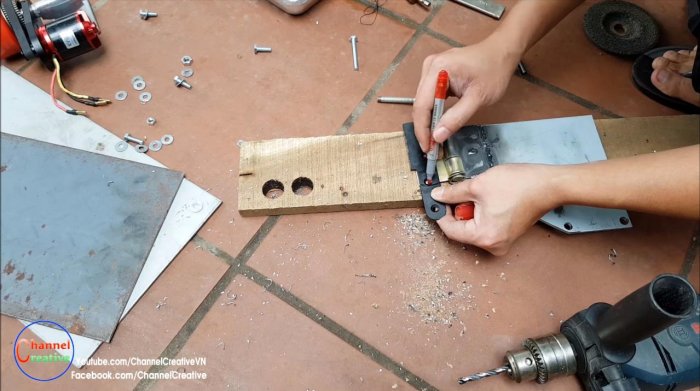

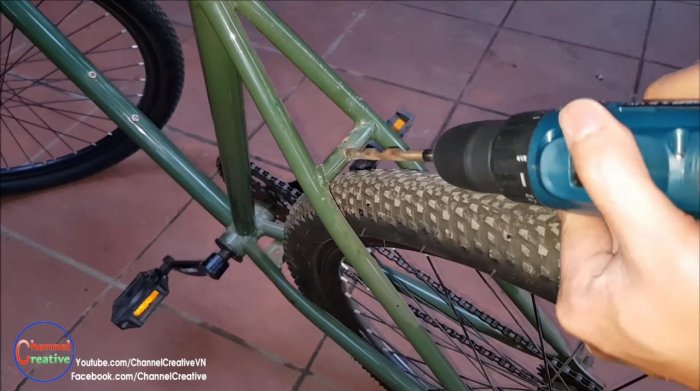

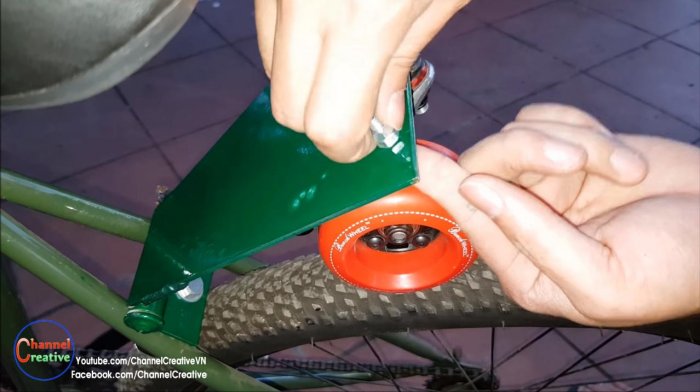

Все устройство монтируем посредством мощного болта. Сверлим отверстие в петле и раме, поджимаем через него болтовое соединение рожковым и накидным ключами. Отрегулировать его положение нужно таким образом, чтобы колесо скейтборда было выставлено параллельно скату колеса, и двигалось бы с ним в одной плоскости.
Шаг четвертый – готовим рычаг

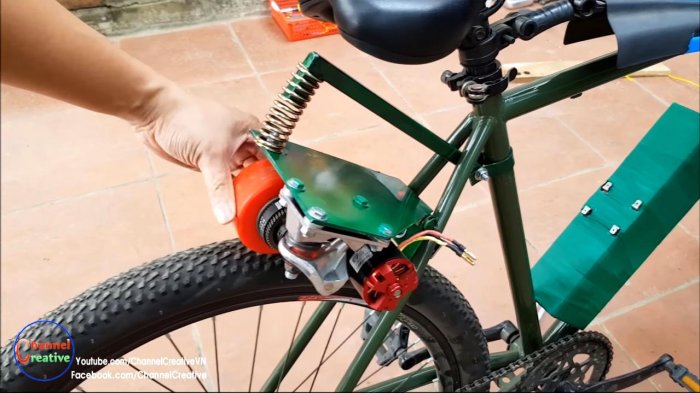

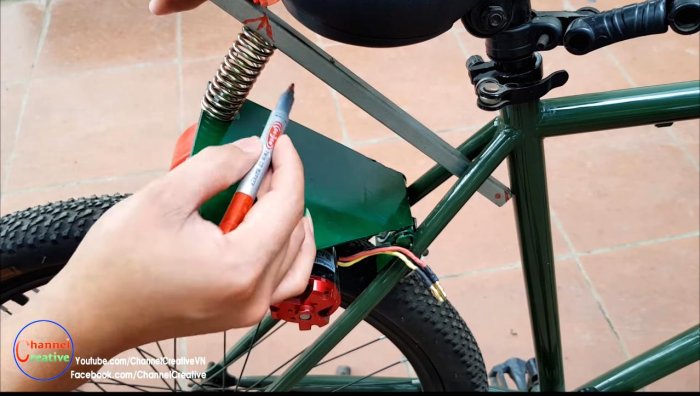

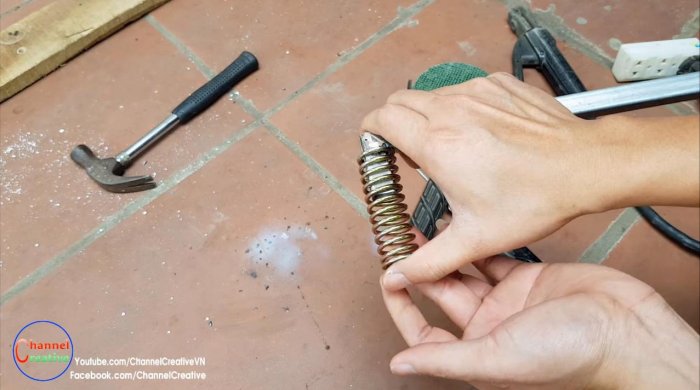

Прижимной механизм сделан в форме небольшого рычага. Опирается он на жесткую пружину, определенную на сжатие.

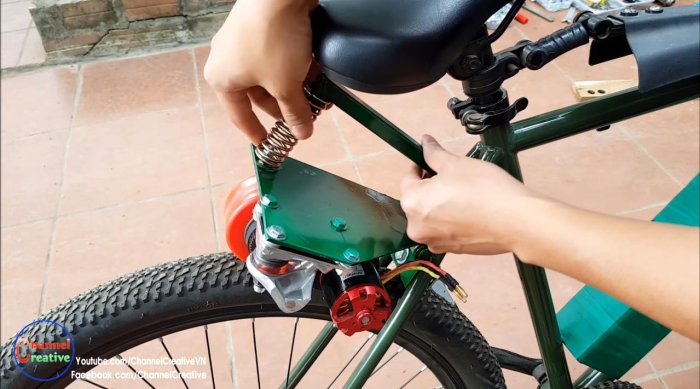

Закрепляем на крышке болт, который будет сдерживать движение пружины, и не даст ей соскочить.

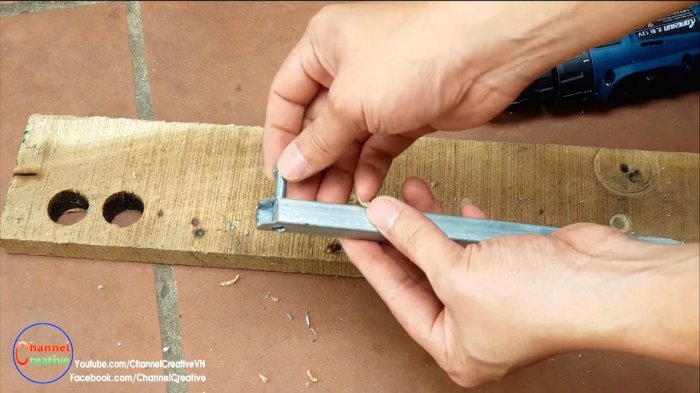

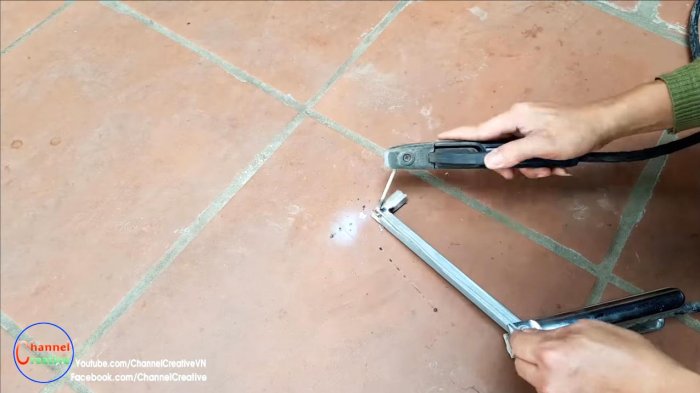

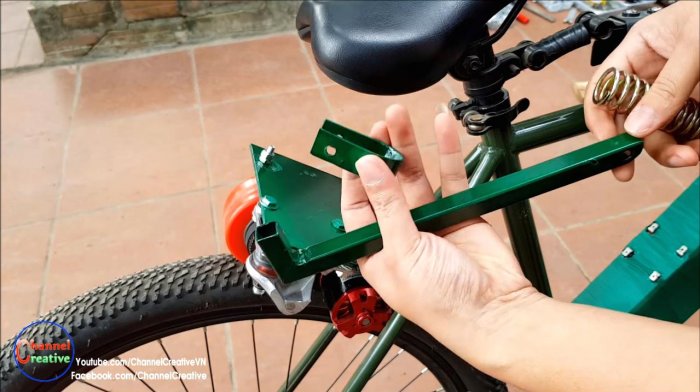

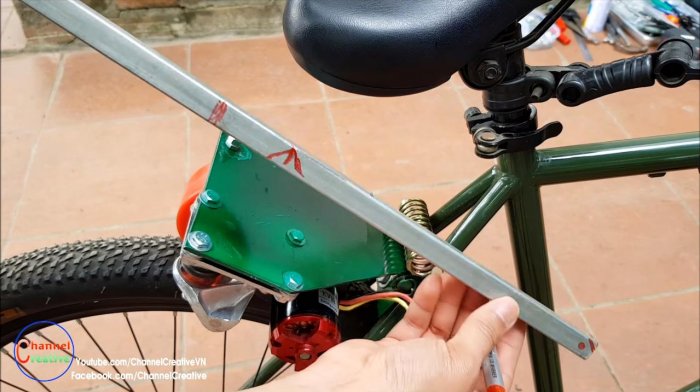

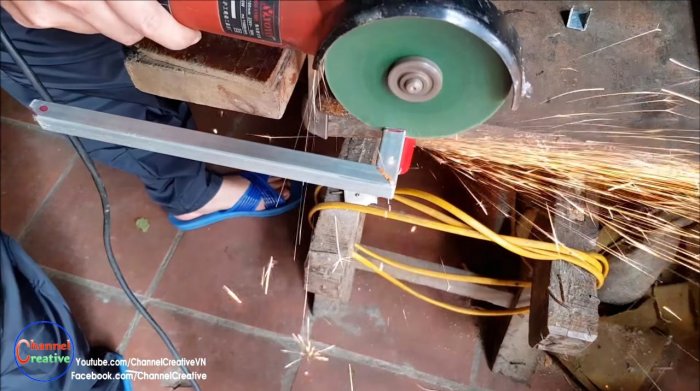

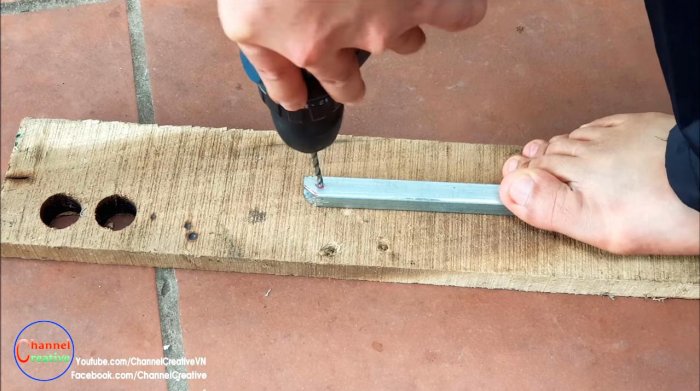

Изготавливаем рычаг из профильной трубы 15х15 мм. Размечаем на одном ее конце угловой срез, на другом – изгиб на 90 градусов. Болгаркой делаем вырезы, и обвариваем сварочником соединение.

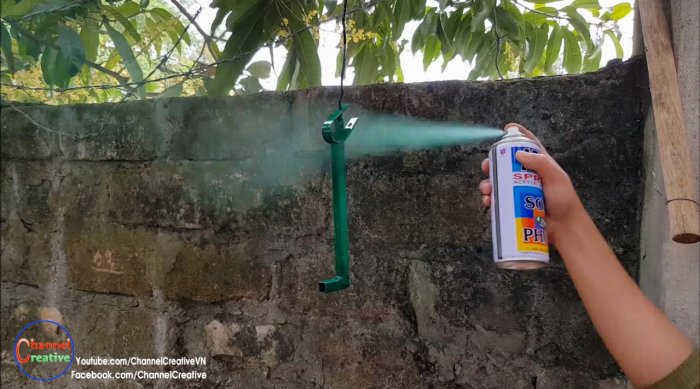

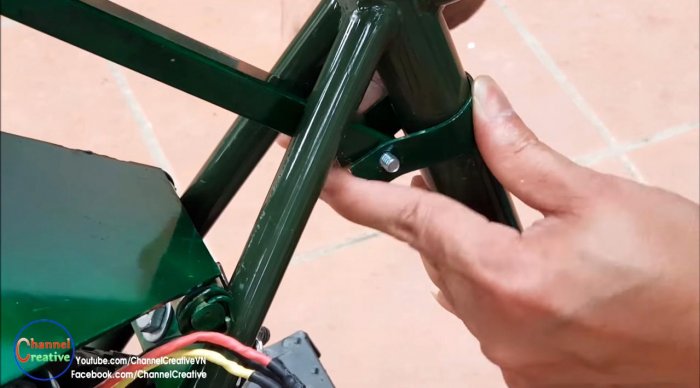

Из алюминиевой пластины делаем обжимной хомут для закрепления рычага на раме. Зачистив швы, можно приступить к покраске.

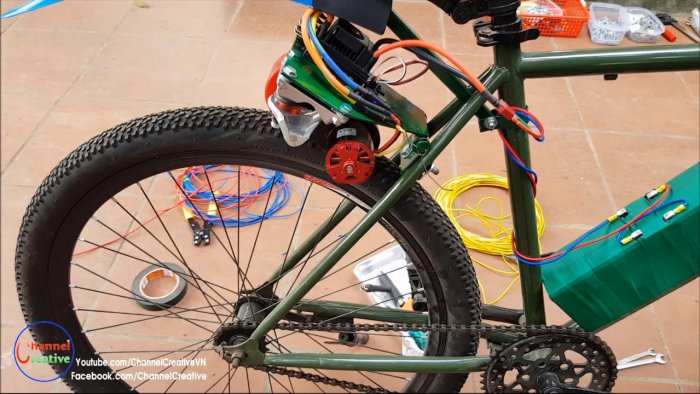

Шаг пятый – устанавливаем электрику на велосипед

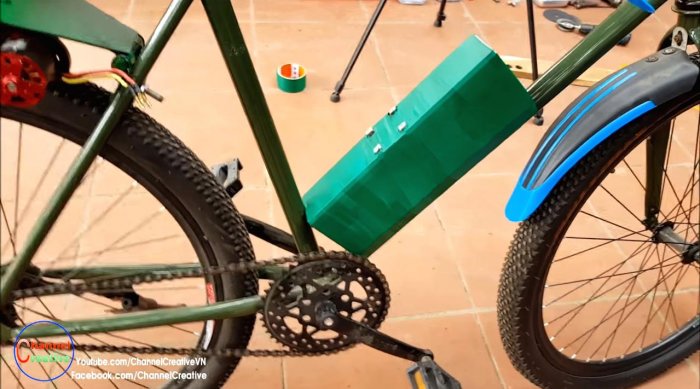

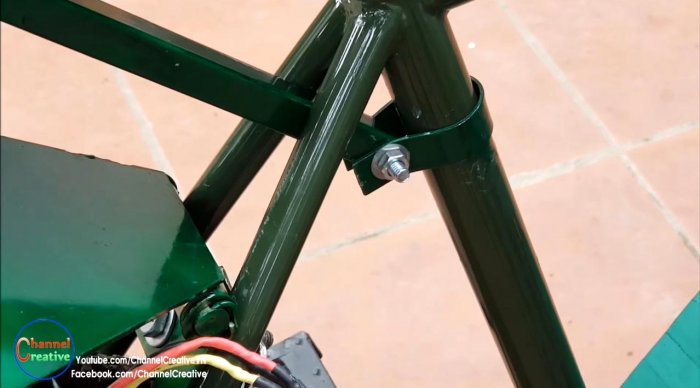

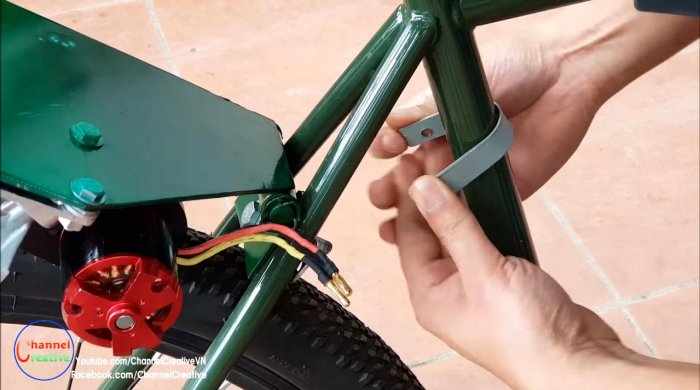

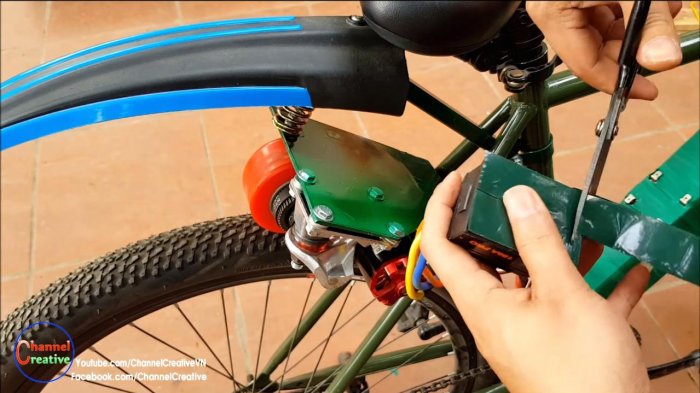

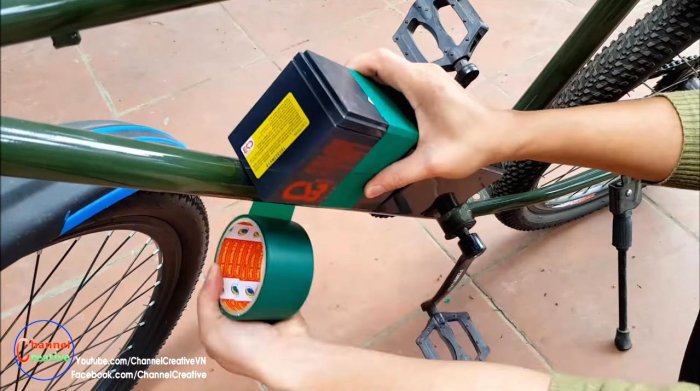

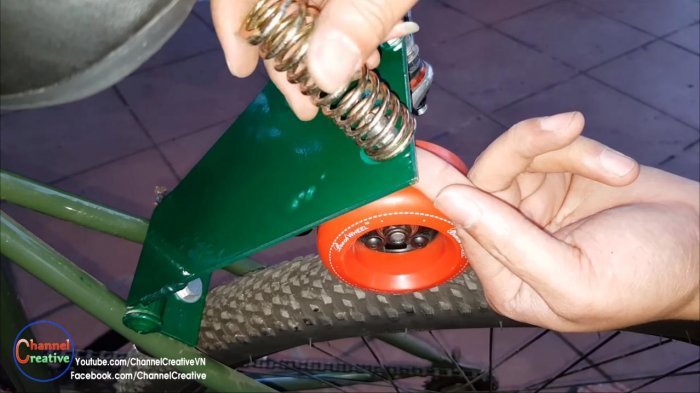

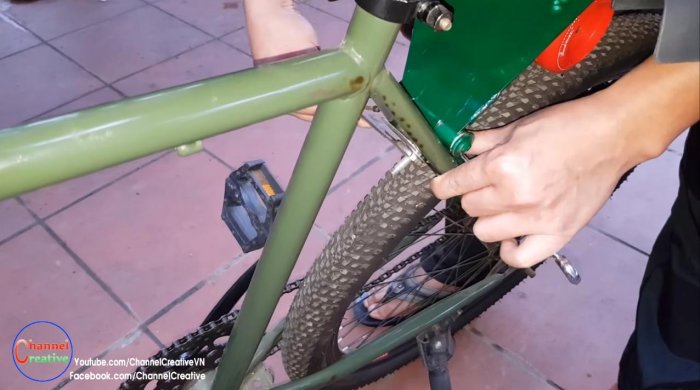

На диагональной поперечине рамы размещаем банки аккумуляторов. Упираем их в вертикальную стойку и плотно обматываем скотчем, оставляя открытыми только клеммы контактов. Устанавливаем рычаг на раму, закрепляем хомут на болтовое соединение, и поджимаем его отверткой. Ставим пружину на посадочное место, и проверяем силу прижима к покрышке.

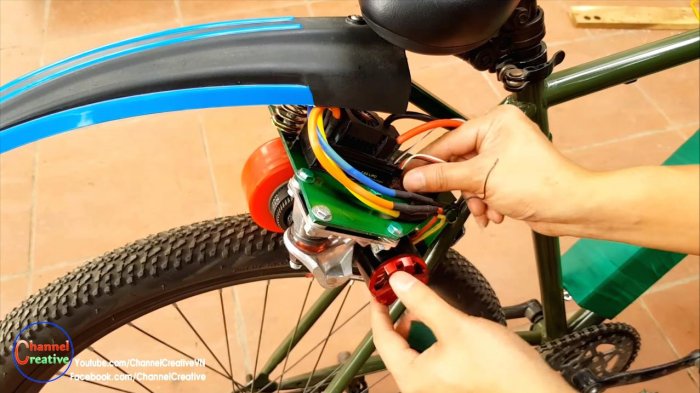

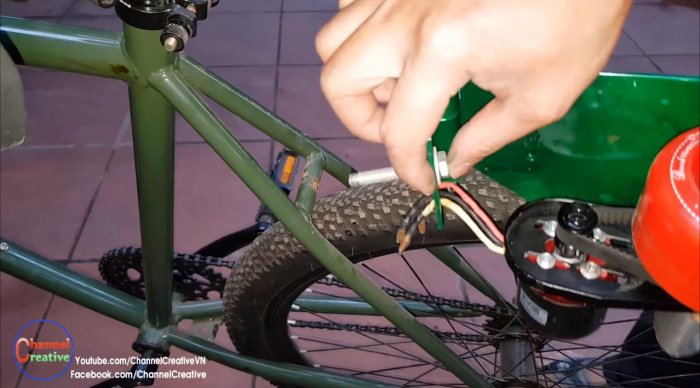

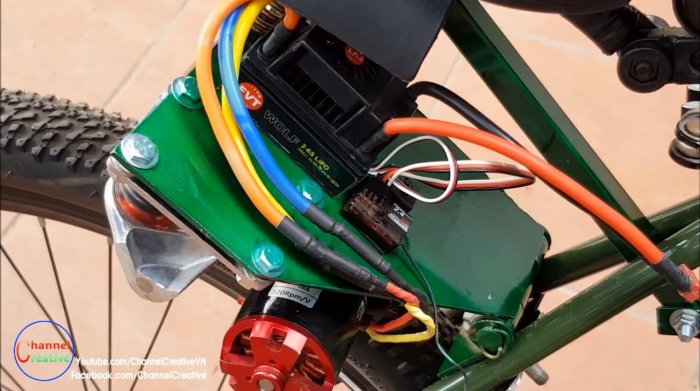

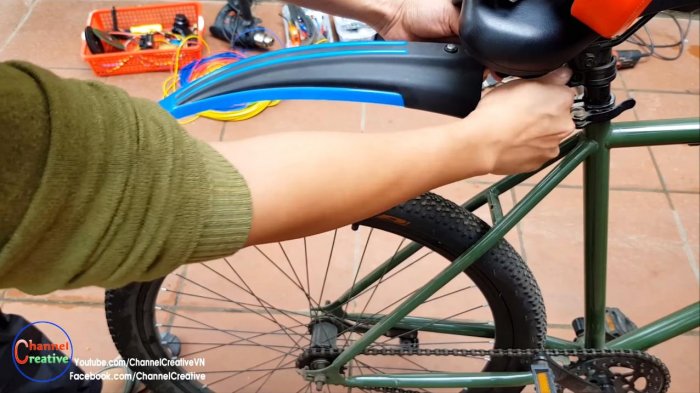

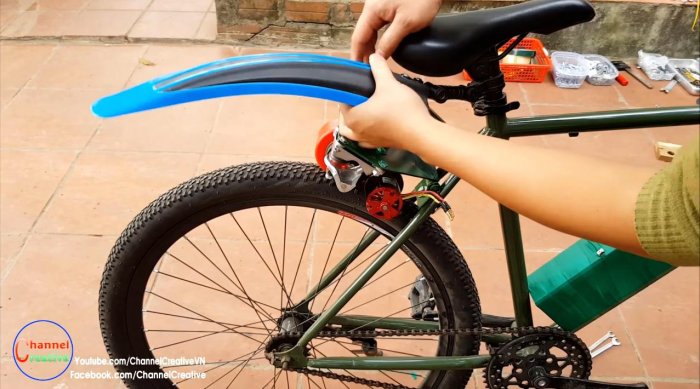

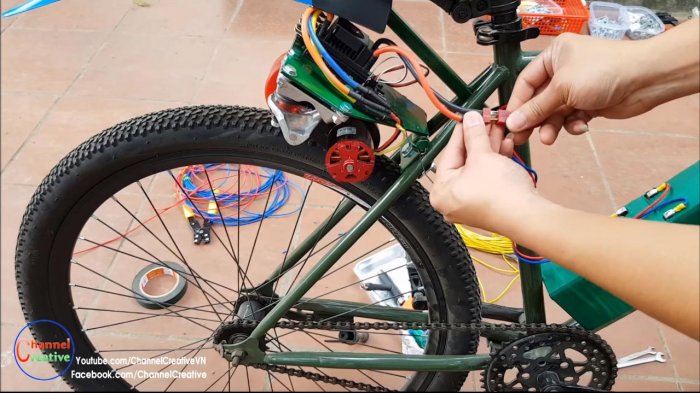

Под седлом крепим пластиковое крыло через обжимной кронштейн. На защитную крышку приклеиваем двойным скотчем регулятор скорости. Соединяем контакты двигателя и регулятора. Спайки проводов изолируем термоусадкой. Приемник с передатчиком для радиоуправляемого контроля подклеиваем рядом.

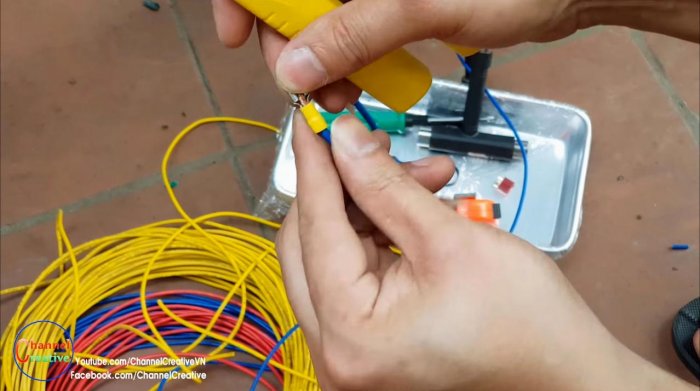

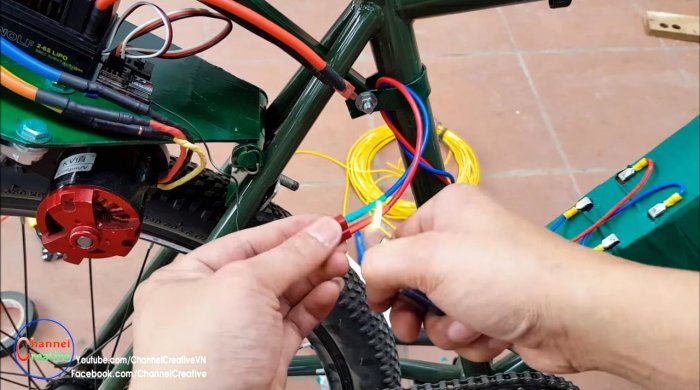

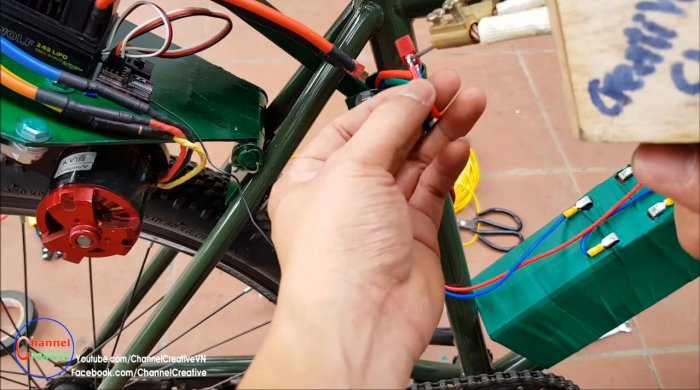

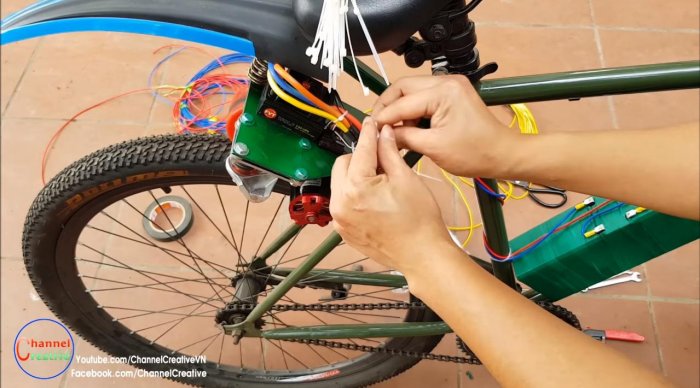

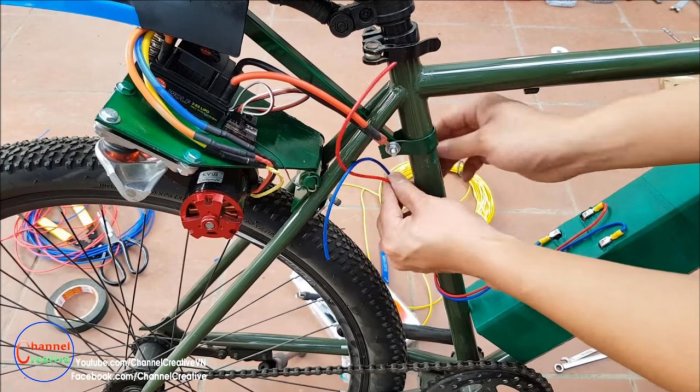

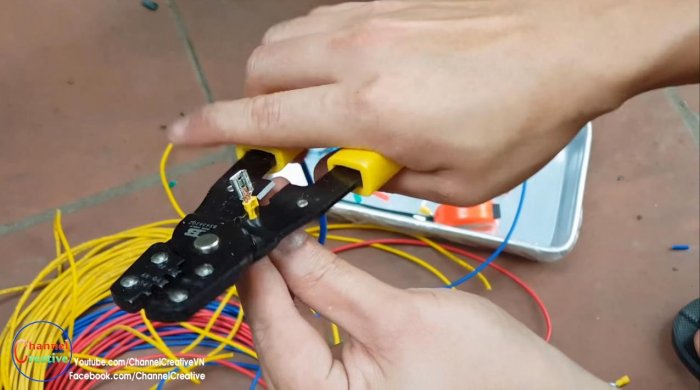

Нарезаем проводку для соединения аккумуляторов и подвижного модуля. С помощью стриппера можно обжать клеммы и зачистить изоляцию. Длинную проводку обматываем вокруг рамы, и припаиваем клемник для соединения с регулятором скорости. Обвязываем шлейф проводов нейлоновыми стяжками Устройство готово к запуску!

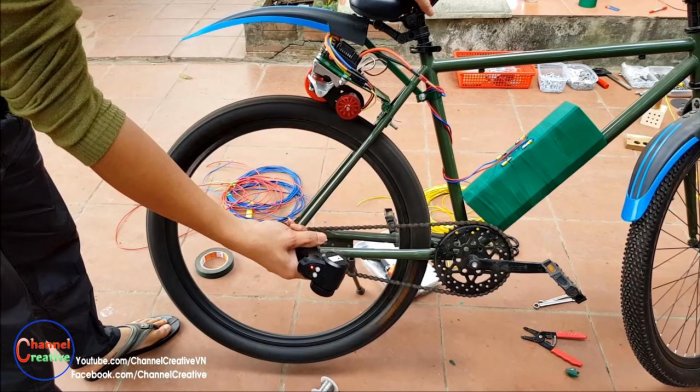

Приподняв ведущее заднее колесо на велосипедной подпорке, можно попробовать завести наш электробайк. Преимущество электронного контроллера скорости в том, что он позволяет достаточно точно воспроизвести заданное напряжение вплоть до полного отключения. Их часто используют для электробордов и модельных машин.

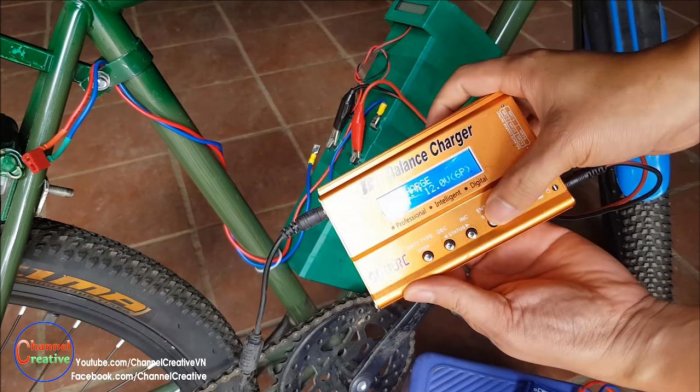

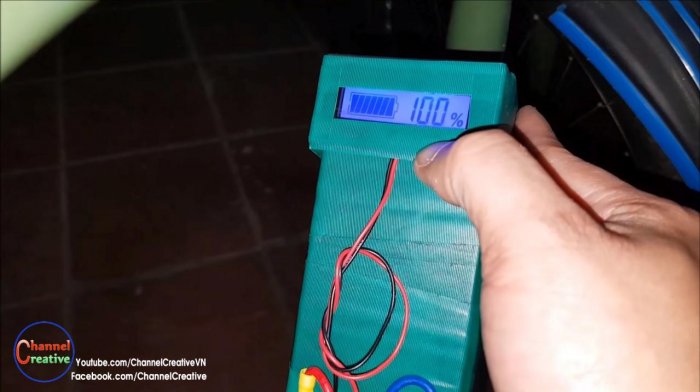

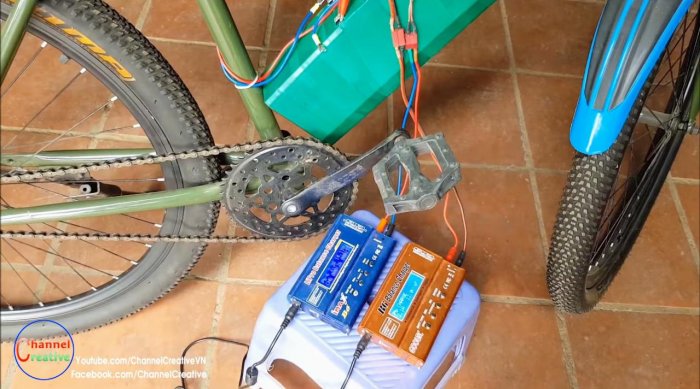

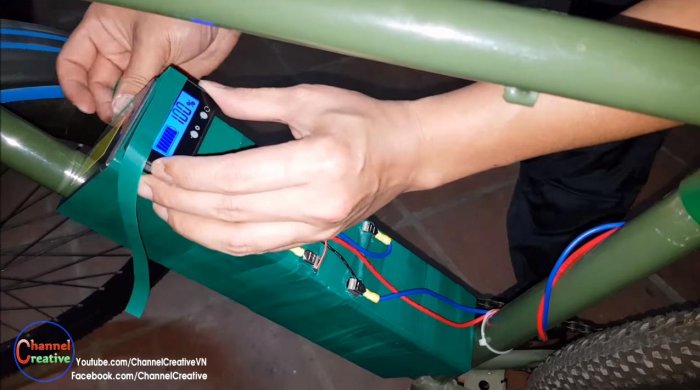

Электронный датчик, закрепленный на лицевой стороне банок, поможет вовремя контролировать зарядку батарей. Для зарядки используем профессиональное устройство для литий-ионных и полимерных батарей со стабилизатором напряжения.

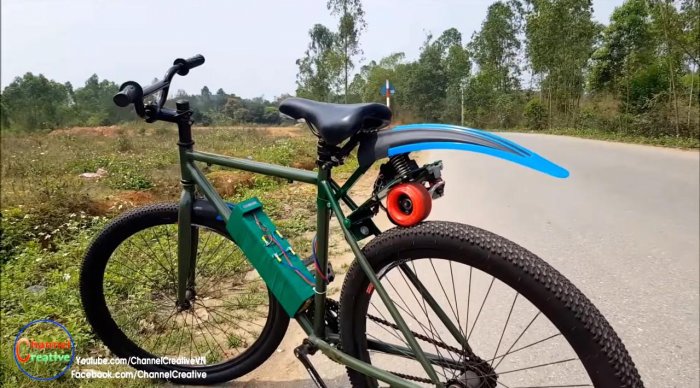

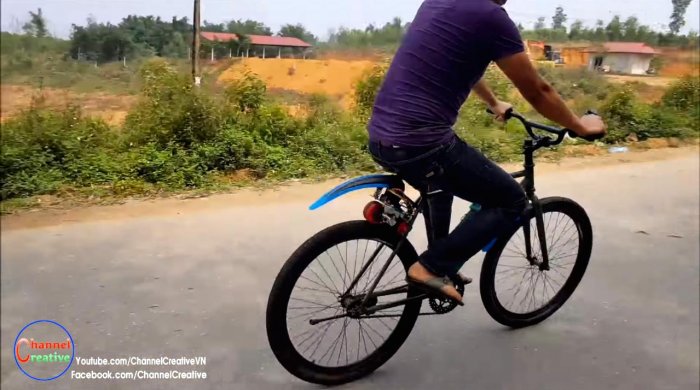

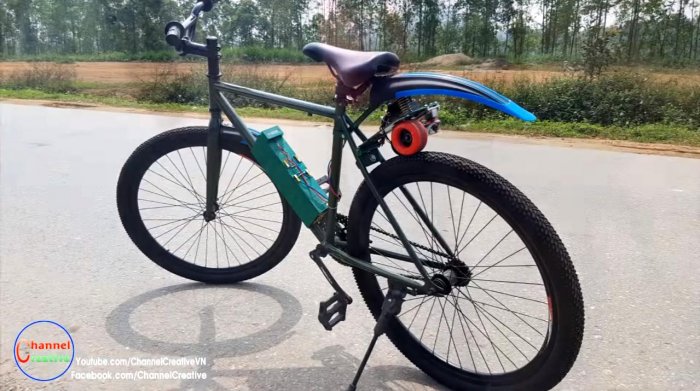

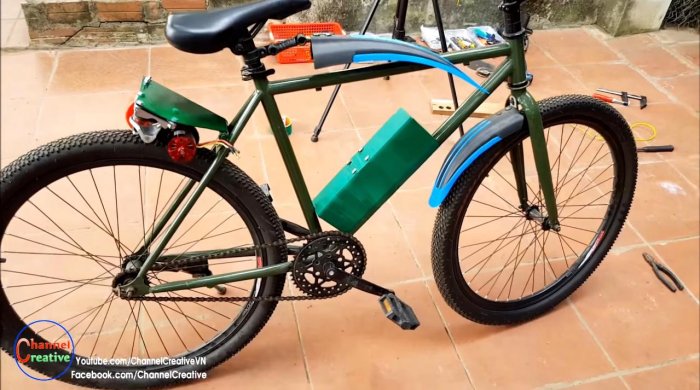

Самое время сесть на электровелосипед и прокатиться куда-нибудь, испробовав длительность действия аккумуляторов. Несмотря на отсутствие заднего тормоза, отключение питания двигателя должно способствовать плавной остановке электробайка.
Ну и самое главное из преимуществ этого вида транспорта – если у вас внезапно сядут батареи, вы всегда сможете докрутить педали до ближайшего источника электричества, и продолжить свое увлекательное путешествие налегке!
