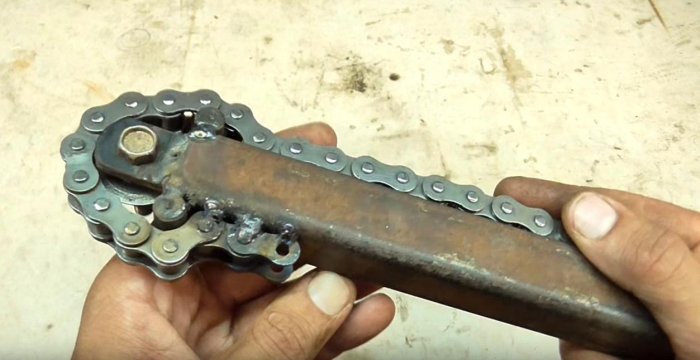

Такой простое приспособления, для резки труб, под силу сделать каждому умельцу у кого есть навык работы с металлом. Конструкция трубореза проста, а на его изготовление уйдет не больше 20 минут.
Простой труборез

Понадобится

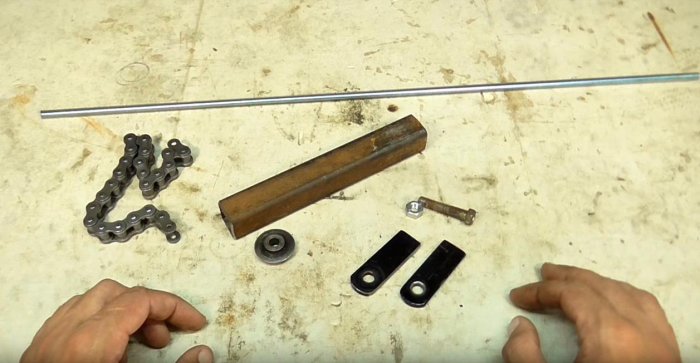

Чтобы сделать труборез понадобится:
  • Кусок прямоугольного профиля.
  • Кусок мотоциклетной цепи.
  • Шпилька с гайкой.
  • Отрезок трубы с внутренним диаметром по диаметру шпильки или чуть больше.
  • Ролик от трубореза - можно без проблем купить в магазине запасных частей и инструментов.
  • Стальные пластинки с отверстием для крепления ролика.

Простой труборез

Так же понадобится электрод для сварки и естественно аппарат для сварки.

Изготавливаем труборез

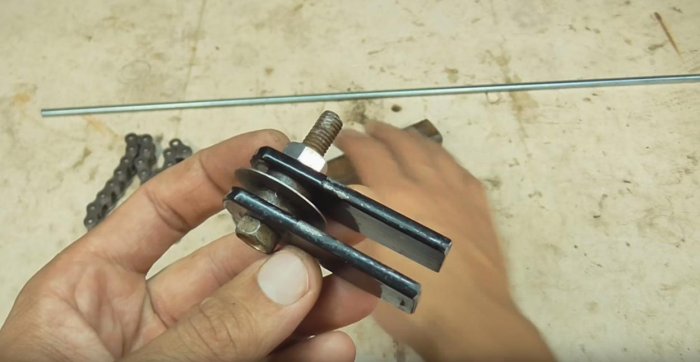

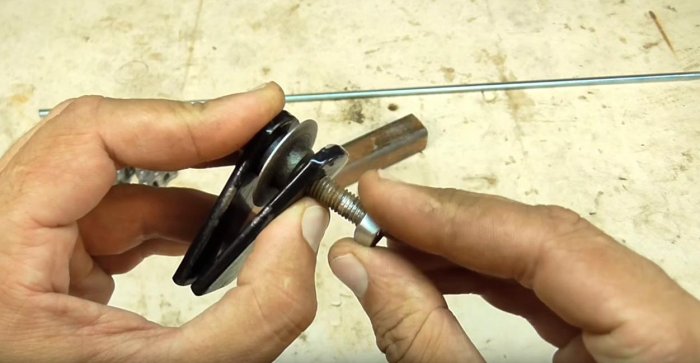

Собираем узел, который будет удерживать отрезной ролик. Такие пластинки я сделал заранее из толстой стали. Так же их можно вполне найти готовые.
Простой труборез

Простой труборез

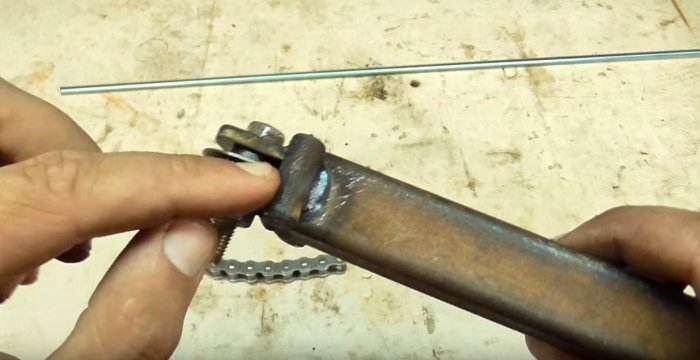

Вставляем все это дело в профиль.
Простой труборез

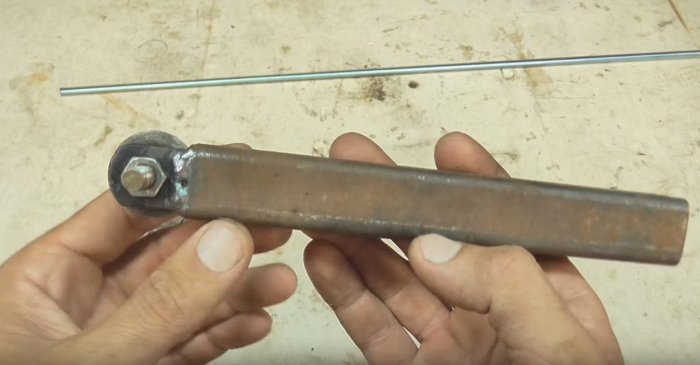

Свариваем с обоих сторон.
Простой труборез

Простой труборез

Чтобы цепь была на расстоянии от отрезного ролика - по бокам привариваем две стальные бобышки.
Простой труборез

Привариваем их сваркой.
Простой труборез

Берем мотоциклетную цепь и устанавливаем так, чтобы она огибала ролик
Простой труборез

Простой труборез

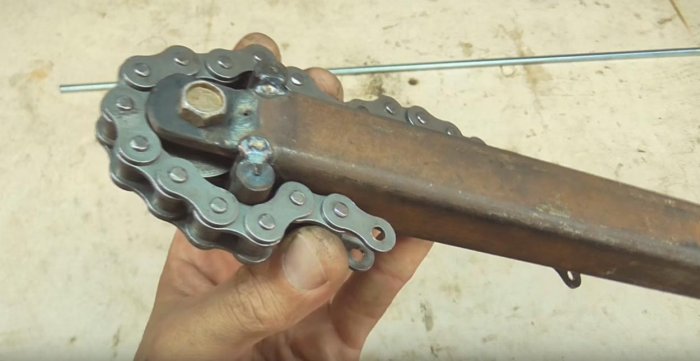

Привариваем один край цепи к профилю.
Простой труборез

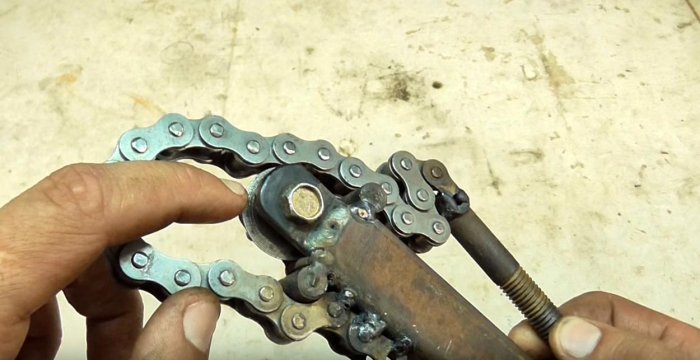

Берем шпильку и привариваем к ней второй конец цепи.
Простой труборез

Простой труборез

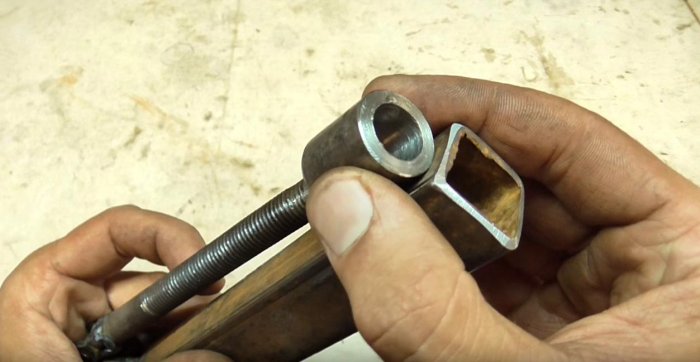

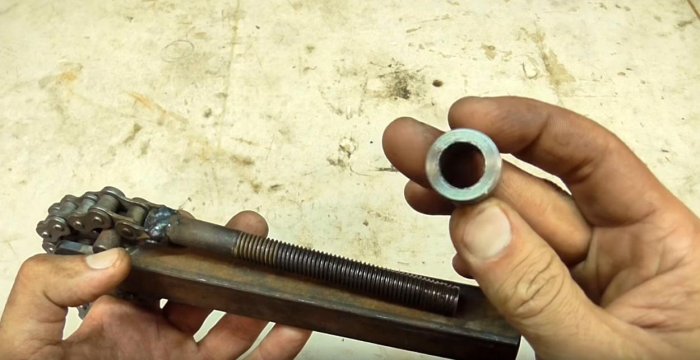

Далее берем отрезок трубы по внутреннему диаметру шпильки.
Простой труборез

И сваркой привариваем к концу профиля. Вот так:
Простой труборез

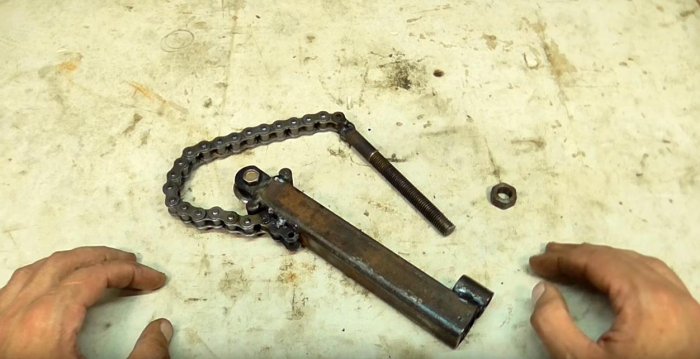

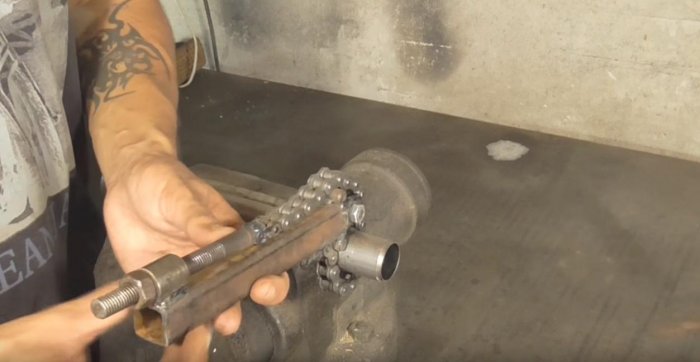

Труборез готов!
Простой труборез

Как разрезать трубу?


Но для начала необходимо зафиксировать трубу. Для этого я зажму ее в тисках.
Простой труборез

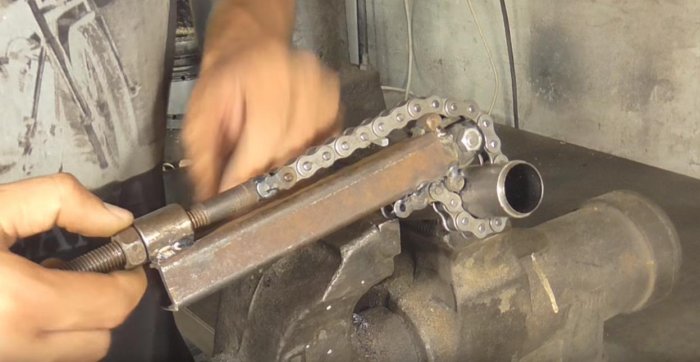

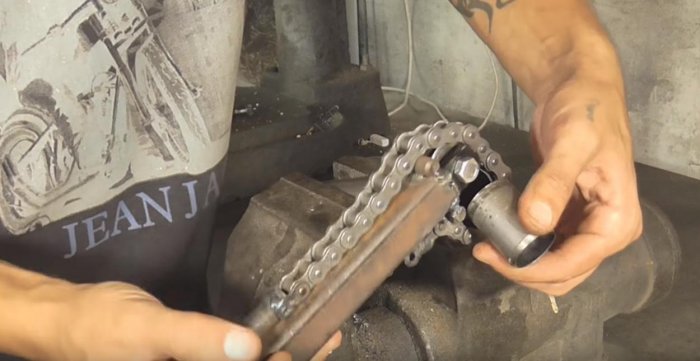

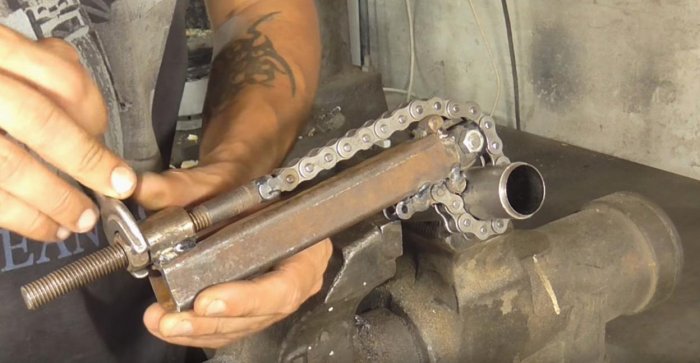

Одеваем труборез. Шпильку вставляем в отверстие и натягиваем цепь гайкой.
Простой труборез

Простой труборез

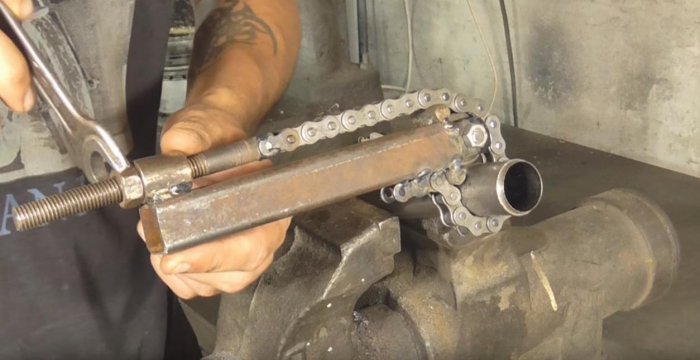

Притягиваем ключом создавая большее усилие.
Простой труборез

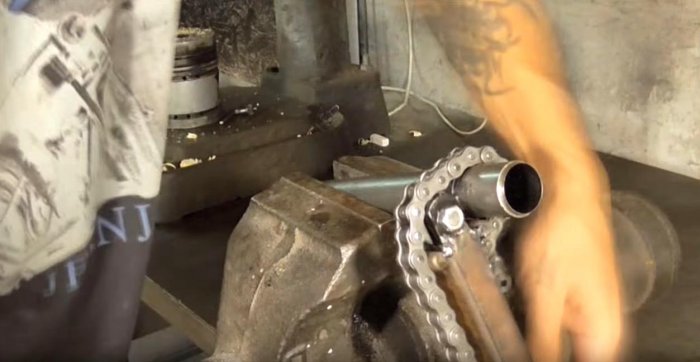

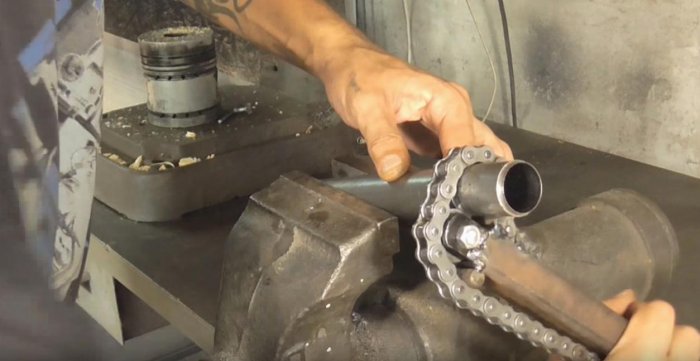

Далее труборезом делаем оборот вокруг трубы которую отрезаем.
Простой труборез

Опять натягиваем цепь гайкой.
Простой труборез

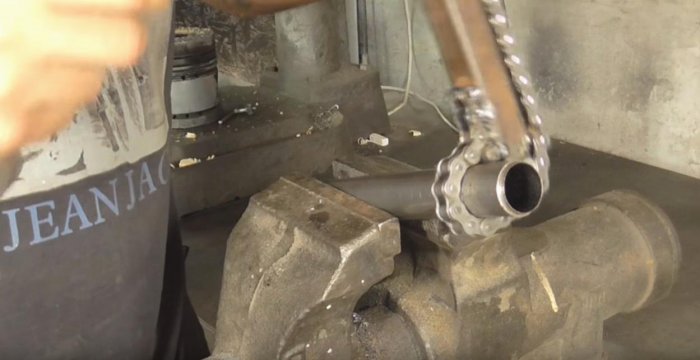

Делаем еще оборот.
Простой труборез

Так цикл повторяет пока труба не отрежется. Вся процедура отрезания не займет много времени.
Простой труборез

Простой труборез

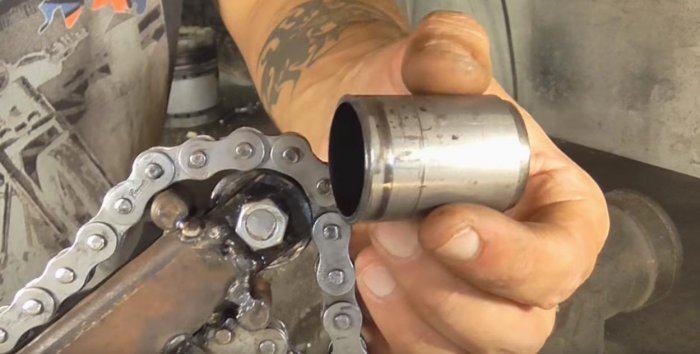

Грани получились очень ровные. Ножовкой такого точно не сделаешь.
Простой труборез

Вот такой простой, почти карманный, труборез может вполне вам пригодиться в жизни.
Простой труборез
