Погружной насос из помпы стиральной машины

Если у Вас в наличии имеется старая или сломанная автоматическая стиральная машино, но из нее можно извлечь неплохую и очень нужную штуковину - водяную помпу (насос). Стоит она предположительно в самом низу под барабаном и служит для откачки жидкости из стиральной емкости с в канализацию.
Такой насос работает напрямую от переменной сети 220 В 50 Гц, мощность его порядка 30 Вт.
Я попробую его использовать для полива и сделать из него погружной насос. Конечно давления такой помпы не хватит, чтобы качать воду со дна скважины или колодца, а вот со дна бочки или более масштабной наземной емкости очень даже хватит.
Насос фактически состоит из двух частей: электромагнитной катушки с П-образным сердечником и герметичного узала самой помпы с крыльчаткой и сердечником двигателя.

Изготовление погружного насоса из помпы

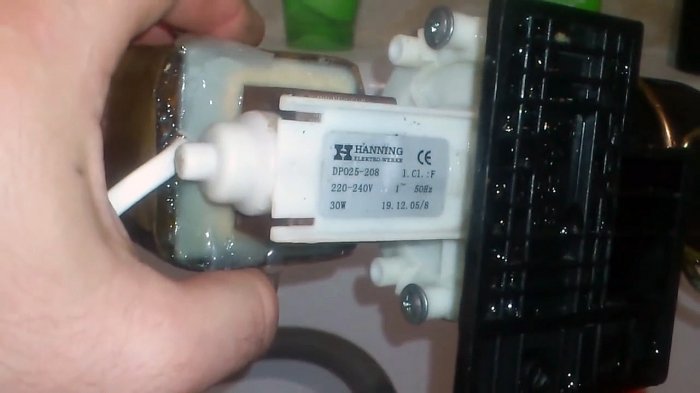

Итак, необходимо отсоединить катушку от самого тела помпы, делается это простым выдвижением.
Погружной насос из помпы стиральной машины

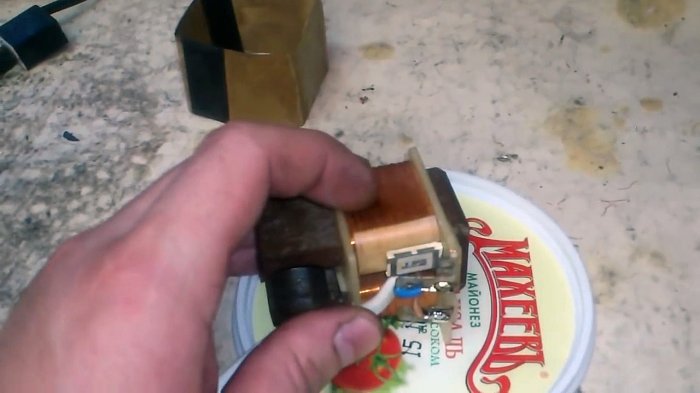

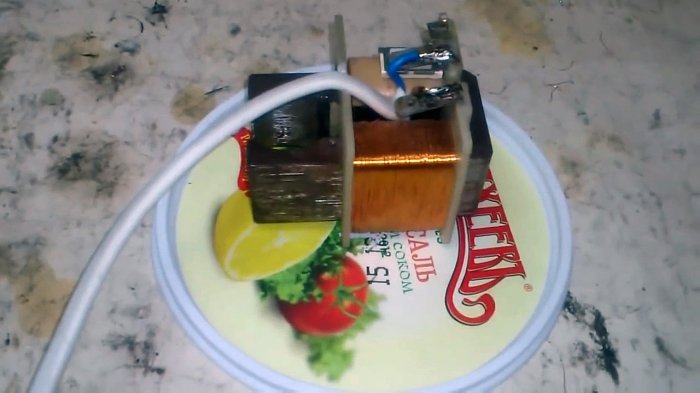

Так же на катушке можно заметить термо предохранитель, который срабатывает при превышении температуры, чтобы не спалить обмотку.
Припаиваем сетевой провод необходимой длинны, обязательно в двойной изоляции.
В каркасе катушки сделан пропил под этот провод.
Погружной насос из помпы стиральной машины

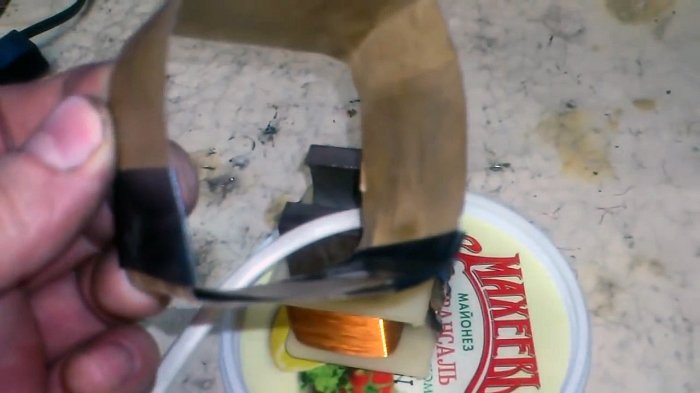

Из толстой бумаги делаем каркас под катушку. В него будет заливаться эпоксидная смола, которая будет герметизировать электрические части.
Погружной насос из помпы стиральной машины

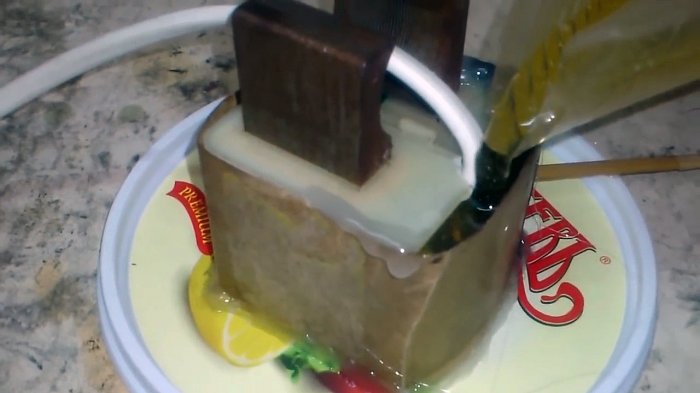

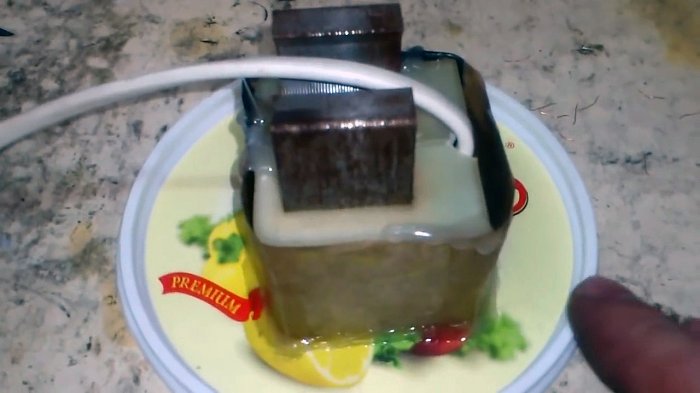

Разводим и заливаем эпоксидную смолу. Это нужно делать обязательно на какой-нибудь подложке, чтобы потом можно было отодрать ее.
Погружной насос из помпы стиральной машины

Но перед тем как непосредственно производить заливку необходимо все щели проклеить горячим клеем. Чтобы смола не проливалась и не вытекала.
Погружной насос из помпы стиральной машины

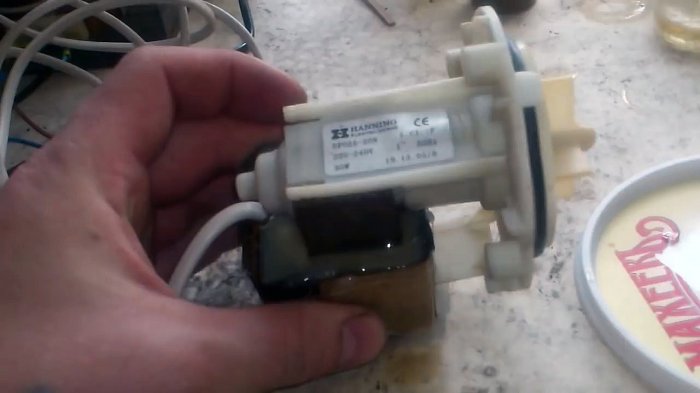

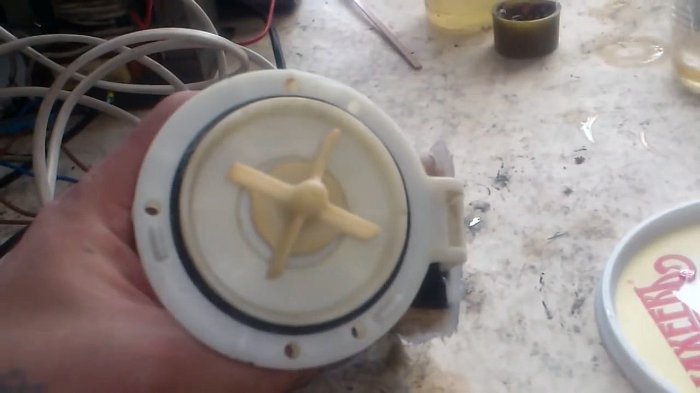

Ждем 24 часа пока все застынет. Далее собираем, одевая сначала помпу с крыльчаткой.
Погружной насос из помпы стиральной машины

Погружной насос из помпы стиральной машины

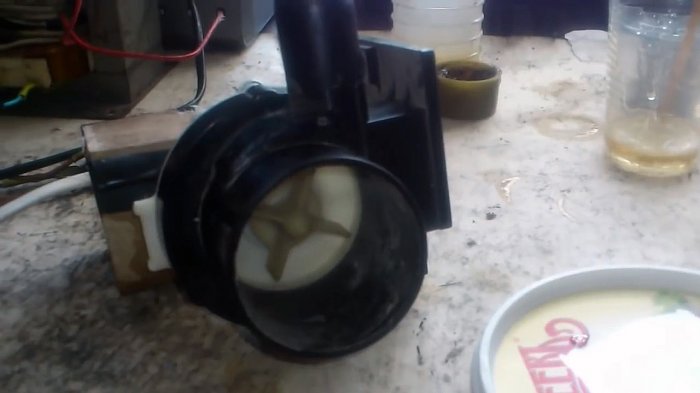

А затем и приемный патрубок.
Погружной насос из помпы стиральной машины

Тестируем

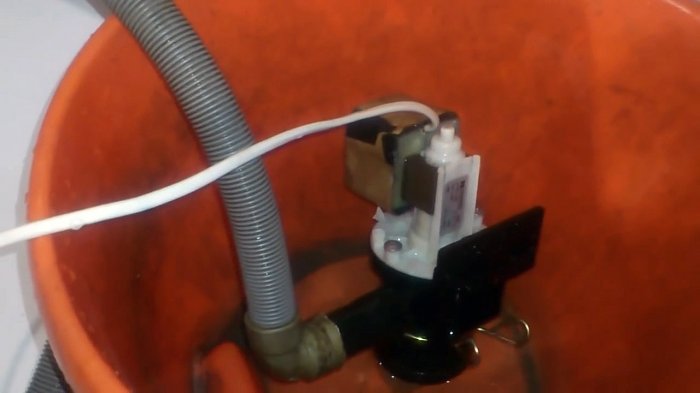

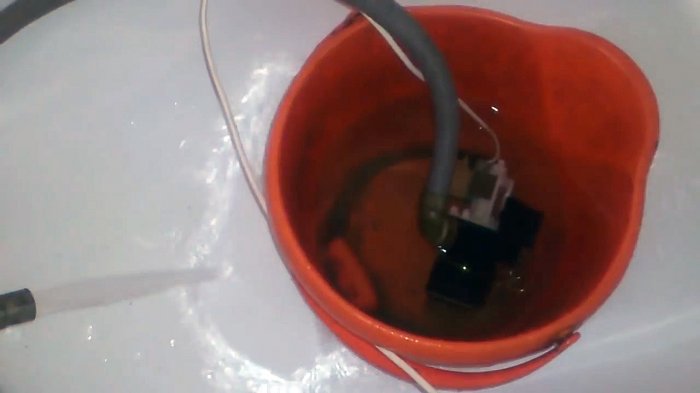

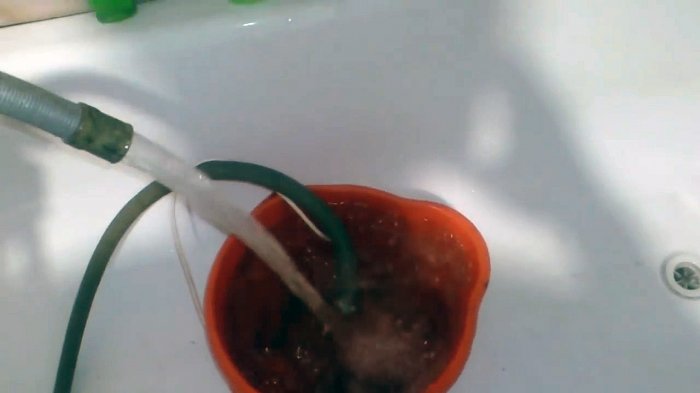

Для проверки взял ведро с водой. Опустил туда теперь уже погружной насос и включил.
Погружной насос из помпы стиральной машины

Погружной насос из помпы стиральной машины

Погружной насос из помпы стиральной машины

Погружной насос из помпы стиральной машины

Конечно давления особого нет, но как я говорил - для бочки хватит с лихвой, чтобы без лишних хлопот полить все грядки на любой высоте.
Производительность у насоса очень хорошая. Ведро выкачал за несколько секунд.
Погружной насос из помпы стиральной машины

Хочу обратить Ваше внимание, что данная самоделка показана чисто для ознакомления. Если Вы будете делать нечто подобное, то только на свой страх и риск. Напряжение 220 В опасно для жизни и если что-то вдруг пробьет, такая ошибка может стать смертельной.

Смотрите видео



Прокомментировать
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
3+три=
Комментарии (3)
  1. Гость юрий
    #1 Гость юрий Гости 25 июля 2018 09:55
    7
    Безопасность можно немного усилить-запитать через трансформатор.Перемотать вторичную обмотку на 220,хорошо изолировать от первичной и концы не заземлять.
  2. Гость shura
    #2 Гость shura Гости 2 августа 2018 12:10
    3
    такие вещи лучше подключать через узо с минимальным током утечки (идеально 5ма)
  3. Олег
    #3 Олег Гости 7 ноября 2020 20:05
    1
    Делал такую вещь, для фильтра в бассейн. Бесполезная трата сил, обмотка перегревается через 0,5 часа,не спасло и подрезка лопастей,потребляемая мощность уменьшилась,перегрев сохранился.
