Вечный фонарик в киндере

Имея очень энергичную собаку, которая бегает без передышки за мячом, мы решили использовать это, сделав такое устройство чтобы при пробежке сохранять часть энергии. Будем делать брелок на шею со светодиодом. Утром на прогулке он будет заряжаться, а вечером будет светиться и станет полезным гаджетом, так как у нас черная собака и темными вечерами ее совсем невидно.

Нам понадобится


  • - Светодиод любой (мы использовали 3-х цветной с чипом внутри, он плавно переливается разными цветами);
  • - Корпус для брелка (мы использовали коробочку от киндера);
  • - Любой старый механизм от старых часов;
  • - Немного неодимовых магнитов;
  • - Кольцо от связки с ключами;
  • - Диодный мост;
  • - Включатель и т.д.

Изготовление вечного фонарика в киндере


Вечный фонарик в киндере

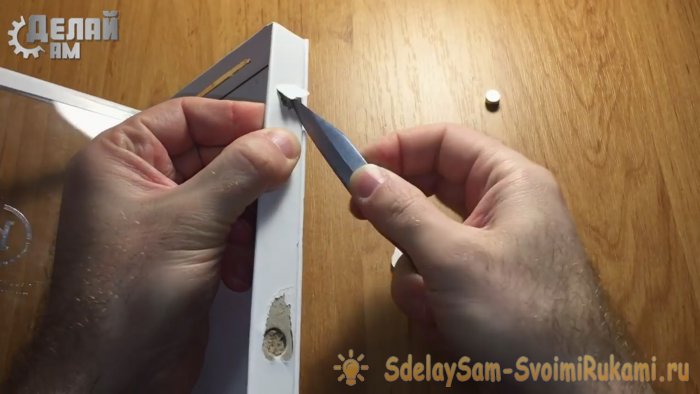

Достаем неодимовые магниты с коробок на магнитных застежках, также можно достать их из старых наушников, с динамиков и не рабочих телефонов.
Вечный фонарик в киндере

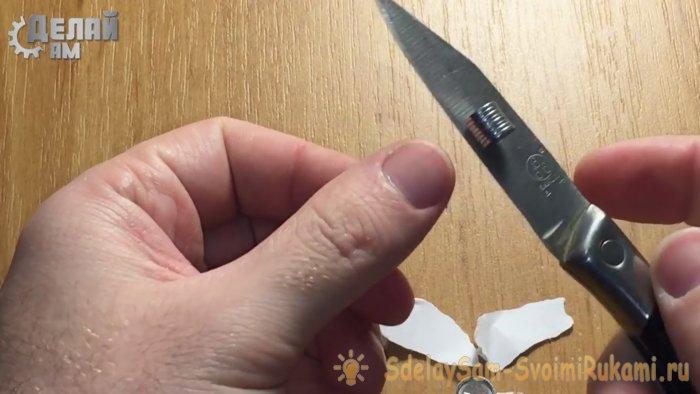

Мы собрали небольшую стопку с 8 маленьких магнитов, также можно использовать один магнит примерно, как на картинке.
Вечный фонарик в киндере

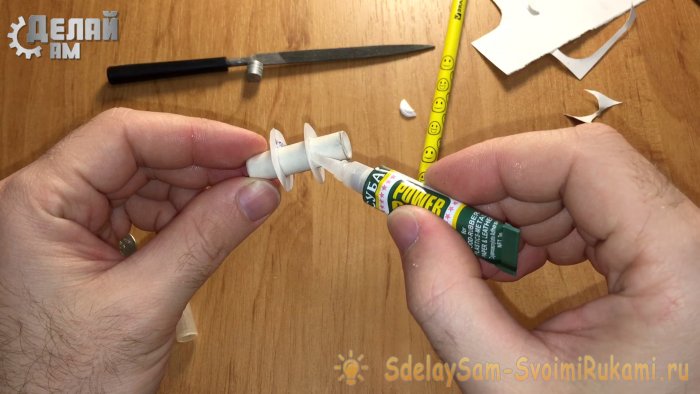

Делаем небольшое цилиндрическое основание из бумаги, где будут свободно проходить магниты, также на цилиндр устанавливаем две бумажные шайбы, для удобства намотки катушки. Для крепкости хорошо пропитываем бумажную конструкцию суперклеем и даем просохнуть.
Вечный фонарик в киндере

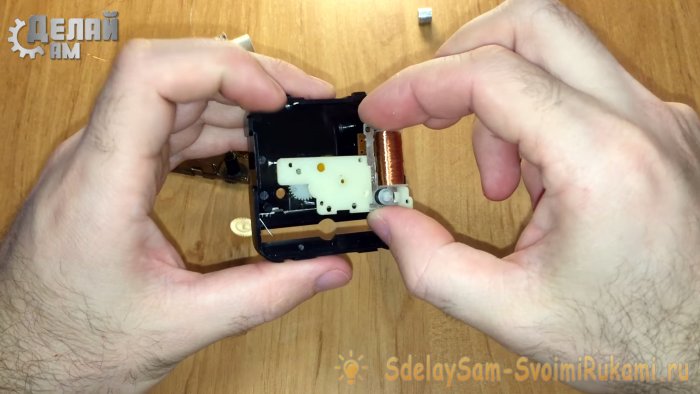

Провод для намотки катушки мы возьмем со старых дешевых китайских часов.
Вечный фонарик в киндере

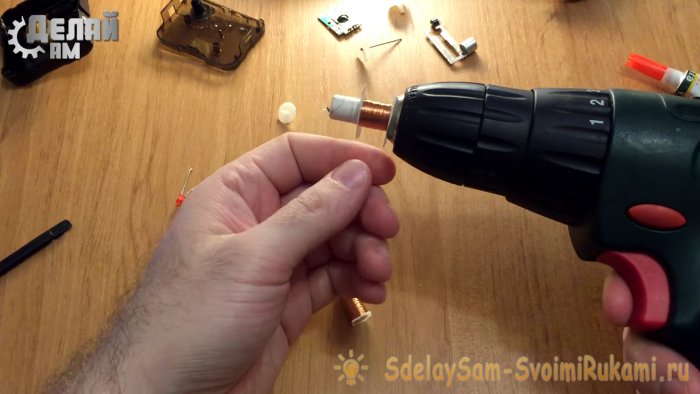

Нам нужно намотать от 500 до 1000 витков. Для удобства будем использовать дрель-шуруповерт, с его помощью мы управились за несколько минут.
Вечный фонарик в киндере

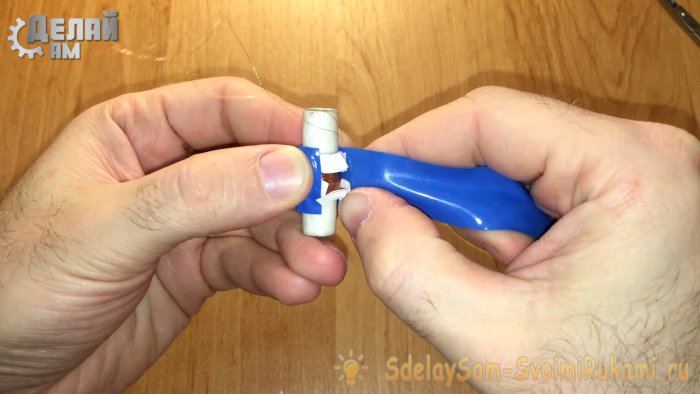

После намотки для защиты катушки, аккуратно изолируем изолентой.
Вечный фонарик в киндере

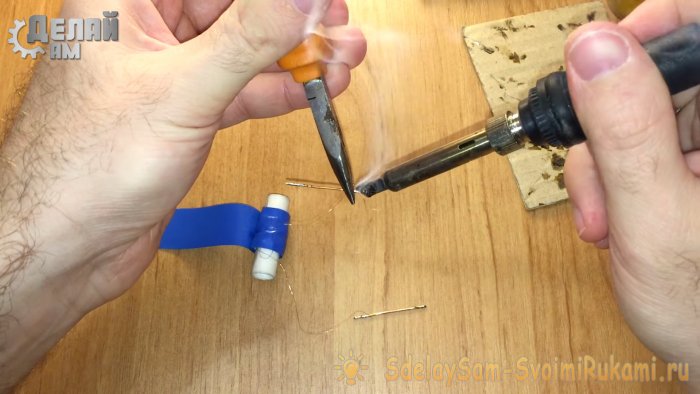

Припаиваем два небольших медных проводка к выводам катушки, это будет место подключения катушки к схеме.
Вечный фонарик в киндере

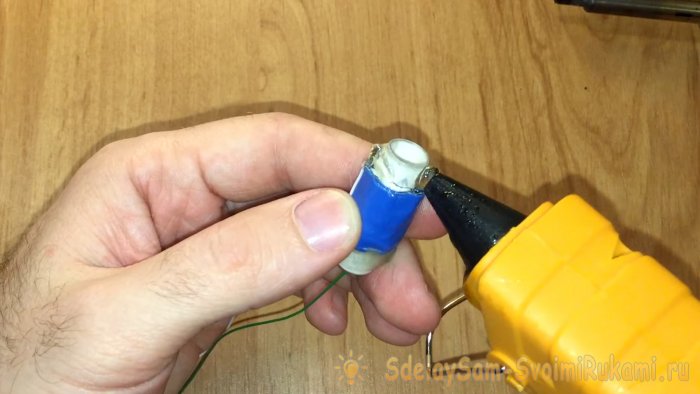

Изолентой фиксируем медные провода вдоль основания, также припаиваем провода к ним. Термоклеем изолируем место пайки и заодно фиксируем к корпусу.
Вечный фонарик в киндере

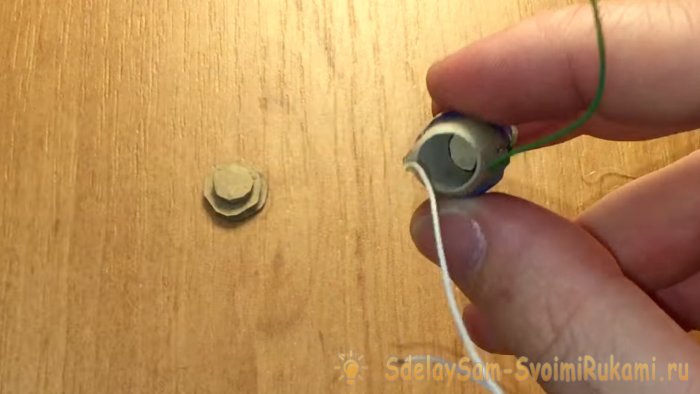

Бросаем магнитики внутрь катушки и заклеиваем с двух сторон бумажными заглушками.
Вечный фонарик в киндере

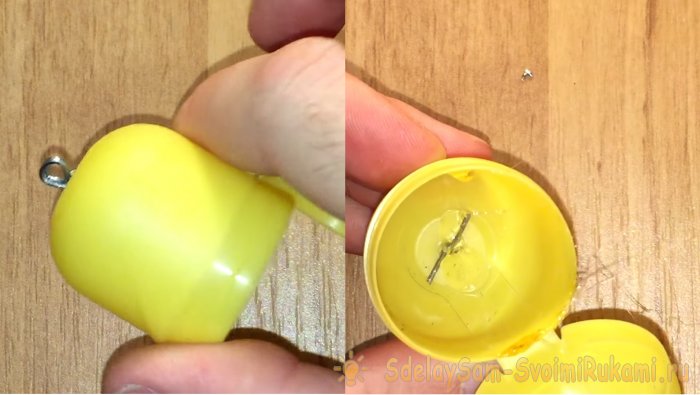

Место крепления брелка сделаем из скрепки, скручиваем петельку и крепим ее на киндере. Внутри раздвигаем усики петельки по сторонам и чтоб она не выскочила и фиксируем термоклеем.
Вечный фонарик в киндере

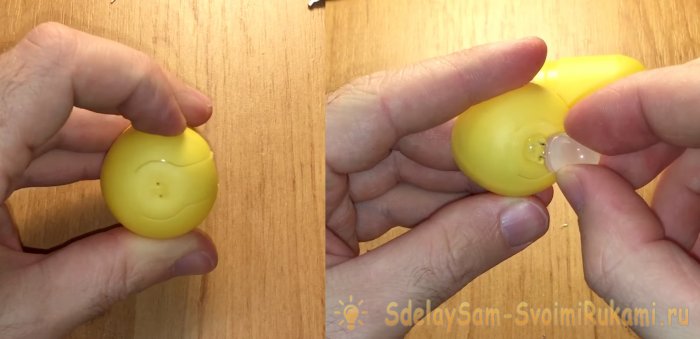

С другой стороны киндера прокалываем шилом два небольших отверстия для ножек светодиода, наносим термоклей и приклеиваем светодиод к киндеру установив на свое место.

Схема


Вечный фонарик в киндере

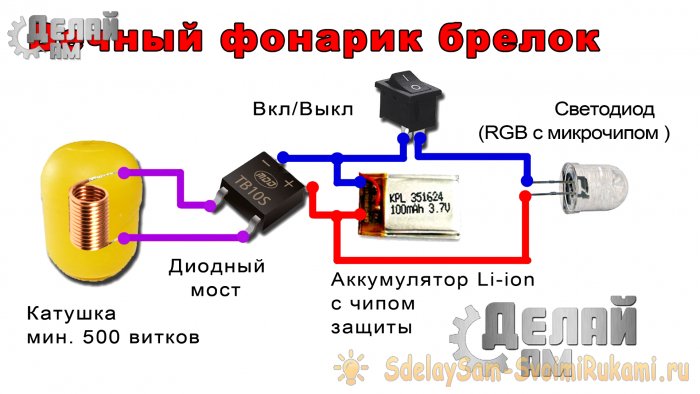

Электрическая схема простая, суть ее работы заключается в том, что при беге собаки брелок на шее будет сотрясаться, что приведет к сотрясанию магнитов в катушке. Магниты подпрыгивая будут проходить вдоль обмотки что даст всплески небольших порций переменного электричества. Далее всплески будут выравниваться диодным мостом и подзаряжать Li-PO аккумулятор. Когда наступит вечер мы включим переключатель, и накопленное электричество будет питать светодиод.
Вечный фонарик в киндере

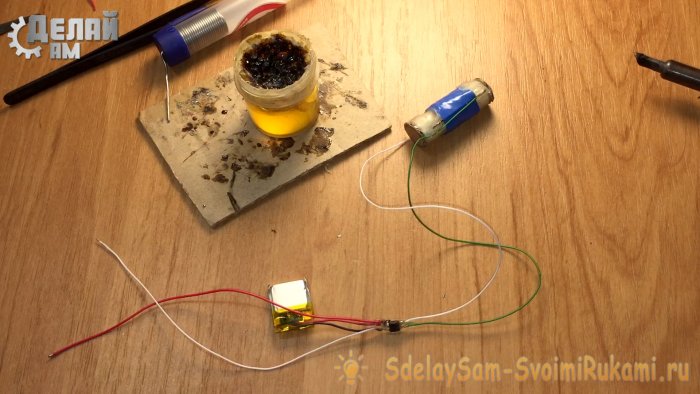

Припаиваем диодный мост к катушке и аккумулятору.
Вечный фонарик в киндере

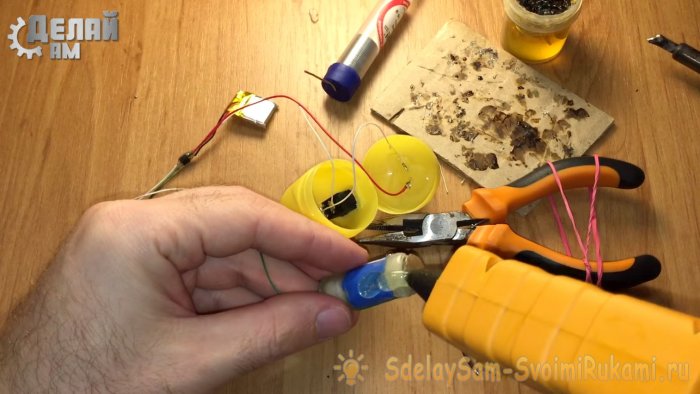

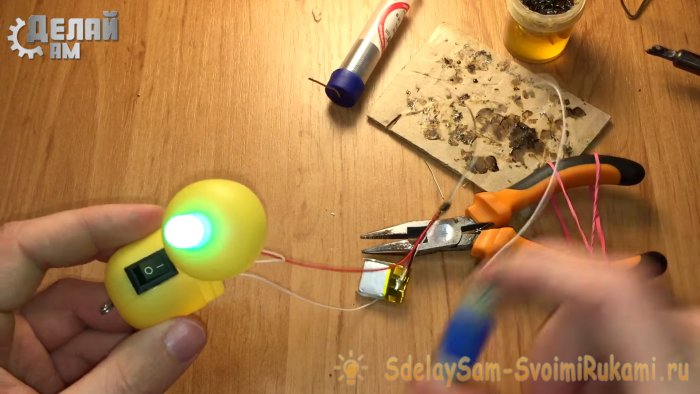

Устанавливаем на свое место включатель и соединяем все вместе. Проверяем, все светится.
Вечный фонарик в киндере

Катушку надежно приклеиваем внутри корпуса, чтоб она не болталась внутри киндера.
Вечный фонарик в киндере

Брелок ярко светит и собаку видно издалека, также у нас трехцветный светодиод с микрочипом внутри. Брелок плавно меняется свой цвет, выглядит очень красиво.

Заключение

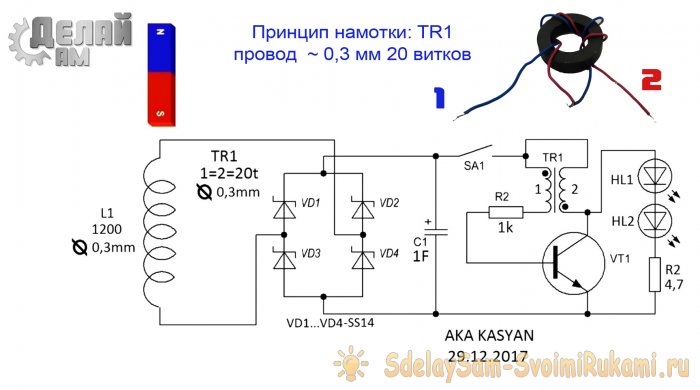

В процессе эксплуатации брелка мы заметили проблему, к сожалению вырабатываемой энергии катушки, нам не хватает для зарядки литий-ионного аккумулятора, также часть электричества рассеивается на выпрямительном мосту, и чтобы исправить все, нужно переделать схему. Вместо обычных диодов на выпрямителе нужно использовать диоды шоттки, например, ss14, а вместо аккумулятора использовать ионистор, это даст возможность накапливать даже небольшие заряды с катушки. Также придется сделать автогенераторный повышающий преобразователь напряжения, для питания светодиода от ионистора. Будем использовать транзистор 2N5551, КТ315, S9014 или любые подобные маломощные транзисторы. Трансформатор TR1 состоит из двух обмоток, 1- задающей и 2-силовой со средней точкой. Схема работает благодаря всплескам самоиндукции дросселя, напряжение самоиндукции может в десятки раз превышать напряжение питания. Трансформатор наматываем на ферритовом кольце, которое можно найти в старых эконом лампах (Размер кольца некритичен). Обе обмотки имеют 20 витков проводом 0,3 мм., конец первой обмотки соединяется с началом второй это и есть наша средняя точка. Смотрите ниже на картинке схему и принцип намотки. Рабочую схему нашел у видео блогера AKA KASYAN
Вечный фонарик в киндере

Видео сборки теста брелка
