Активный переход с аналогового телевидения на цифровое ТВ вынуждает устанавливать новый тип антенн, которые из-за ажиотажа продают значительно дороже реальной стоимости. Не желая тратиться на подобное оборудование, его можно сделать самостоятельно, используя при этом дешевые комплектующие из хозяйственного магазина.
Уличная антенна для цифрового ТВ своими руками

Требуемые инструменты и материалы

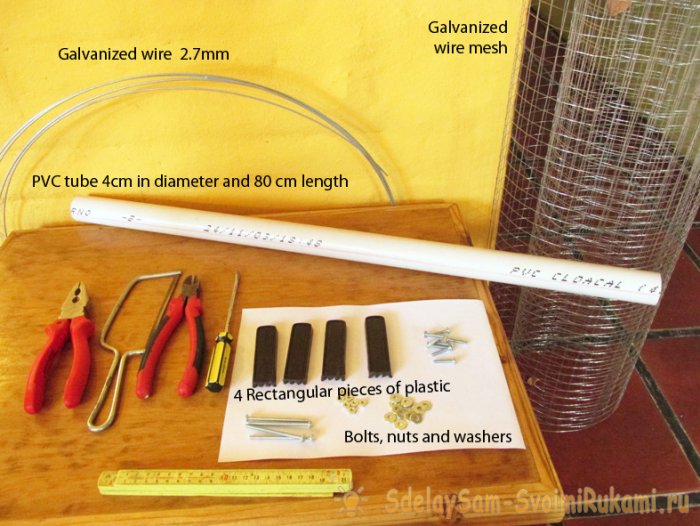

Чтобы собрать цифровую антенну потребуется простейший набор инструментов, а именно отвертка, плоскогубцы, кусачки, ножовка по металлу, дрель, рулетка или линейка. Из материалов нужно приобрести:
  • ПВХ трубку 40 мм – 80 см;
  • оцинкованную проволоку сечением 2,7 мм;
  • оцинкованную проволоку диаметром 0,8 мм;
  • оцинкованную сетку с мелкой ячейкой;
  • винты М4 30 мм – 8 шт.;
  • винты М4 60 мм – 4 шт.;
  • шпильки М6 140 мм – 2 шт.;
  • гайки под винты М4 – 12 шт.;
  • гайки под винты М6 – 8 шт.;
  • шайбы под винты М4 – 12 шт.;
  • шайбы под винты М6 – 8 шт.;
  • антенный адаптер TS9, DVB-T RF или любой другой с проводками.

Уличная антенна для цифрового ТВ своими руками

Также потребуется подобрать кусок пластика и сделать из него 4 пластинки примерно 7х3 см. Можно разрезать абсолютно любое пластиковые изделия достаточной толщины, хотя бы в 5-10 мм.

Сборка антенны для цифрового телевидения


Для начала нужно врезать на ПВХ трубке окна для вставки пластиковых площадок. Крайние делаются с отступом от верха и низа трубки по 10 см, остальные 2 с соблюдением шага 20 см. Окна врезаются высотой 32 мм. После этого нужно просверлить отверстия, чтобы стянуть пластинки с трубкой. Для этого применяются винты длина 60 мм. Кроме этого потребуется на концах пластинок сделать отверстия, чтобы в дальнейшем закреплять усики.
Уличная цифровая ТВ антенна своими руками

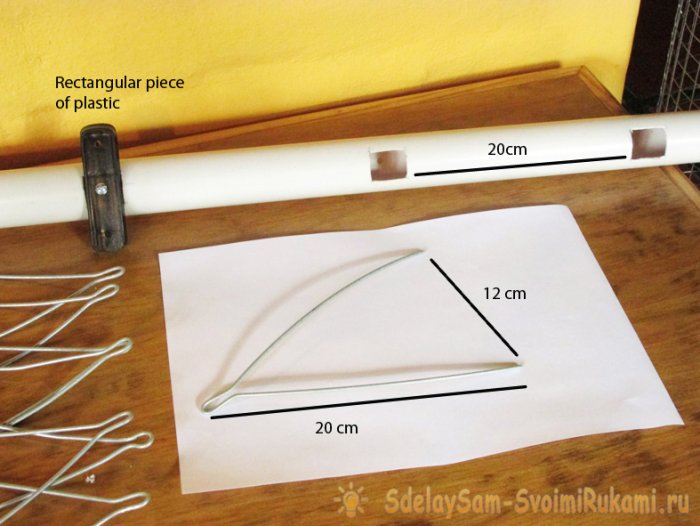

Теперь нужно сделать сами усики. Их потребуется 8 штук. Усики сгибаются по форме буквы «V» из толстой оцинкованной проволоки сечением 2,7 мм. Длина каждой стороны должна составить 20 см. Концы нужно согнуть под таким углом, чтобы расстояние между ними составило 12 см. Готовые усики присоединяются к пластинам по 2 на каждую. Для этого нужно воспользоваться винтами длиной по 30 мм и шайбами.
Уличная цифровая ТВ антенна своими руками

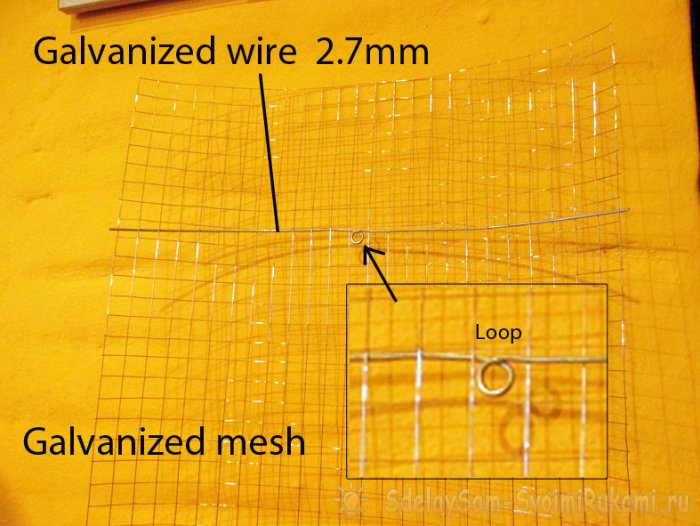

Пришла очередь сборки экрана. Для этого нужно вырезать оцинкованную сетку под размер 66х48 см. Вверху и внизу сетки делается по креплению. Для этого потребуется завести через ячейку толстую проволоку сечением 2,7 мм. В ее центре делается петелька, которая в последующем будет использоваться для присоединения шпилькой.
Уличная цифровая ТВ антенна своими руками

Далее нужно выставить сетку по центру прямоугольника, созданного концами усиков. Напротив петель в трубке делаются сквозные отверстия. В них вставляются шпильки длиной 140 мм. Сначала каждая из них фиксируется на трубке с обеих сторон гайками и шайбами. После аналогичным способом к ней крепится сетка с петлями. Расстояние между началом сетки и трубкой должно составлять 80 мм.
Уличная цифровая ТВ антенна своими руками

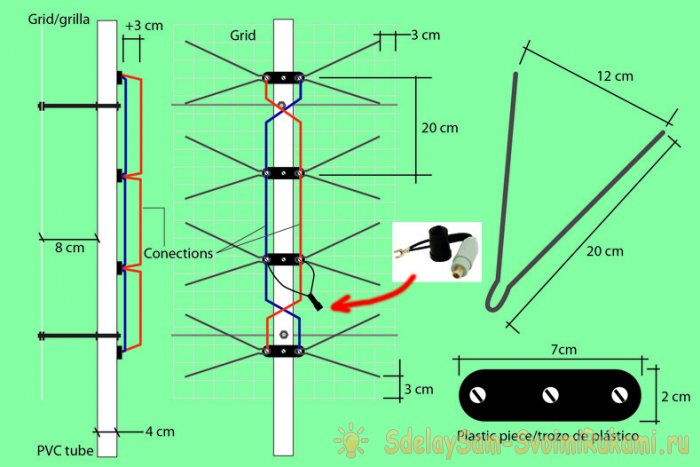

Осталось соединить усики между собой. Для этого берется оцинкованная проволока сечением 0,8 мм. Соединение осуществляется по схеме. Для надежности прижимать проволоку нужно теми же шайбами, которыми закрепляются усики.
Уличная цифровая ТВ антенна своими руками

Для присоединения телевизионного коаксиального кабеля к антенне нужно взять любой адаптер с кабелем. Это может быть TS9, DVB-T RF или любой другой. Ненужная часть адаптера срезается, а оставшиеся проводки прикручиваются по схеме. После этого к имеющемуся адаптеру с помощью подходящего переходника присоединяется коаксиальный кабель, идущий к телевизору.
Уличная цифровая ТВ антенна своими руками

Это совершенно несложная в сборке антенна, которую можно сделать буквально за час. Она устанавливается на улице, как и обыкновенная аналоговая антенна. При использовании недлинного коаксиального кабеля можно обойтись без усилителя. Если телевизором поддерживает Т2, то не понадобиться и преобразователь сигнала.
Уличная цифровая ТВ антенна своими руками

Данная антенна является широкополосной и хорошо будет ловить каналы как аналогово телевидения, так и цифрового. Независимо хоть в метровом, хоть в дециметровом диапазоне частот.
