Мини-фонарик брелок своими руками

Здравствуйте читатели. Сегодня предлагаю к рассмотрению вот такую интересную самоделку.
Мини фонарик брелок своими руками

Мини фонарик брелок своими руками

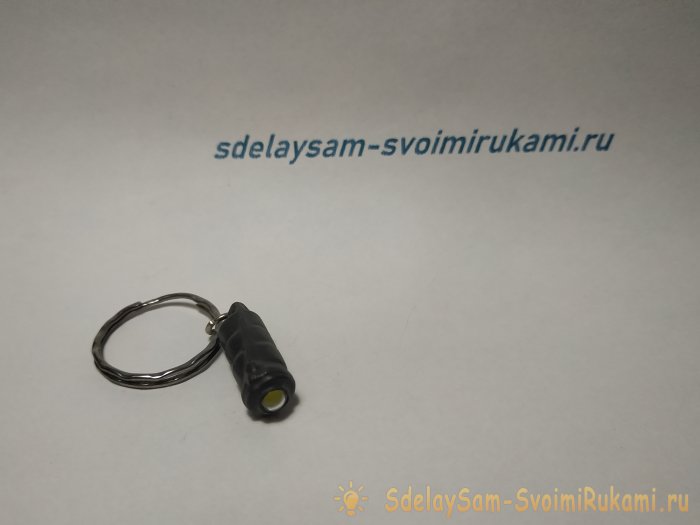

Это миниатюрный фонарик, и так как его размеры очень скромны, его с легкостью можно повесить на связку ключей. Уж точно там он вам не помешает, но еще и поможет вам в непредвиденной ситуации.

Инструменты и материалы

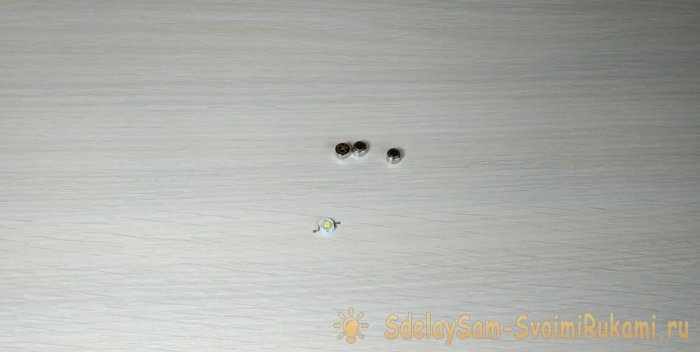

Этот фонарик я собрал из трех батареек типа таблетка, лично я использовал AG5 но можно использовать и другие, главное чтоб по диаметру приблизительно совпадали с светодиодом. Светодиод я взял довольно мощный, на 1 ватт, такая мощность конечно уменьшает срок службы батареек, но зато яркость у этого фонарика впечатляет. Заказывал такие светодиоды на aliexpress н и на радио-рынке они продаются.
Мини фонарик брелок своими руками

Еще понадобится термоусадочная трубка и канцелярская игла. Из инструментов будут нужны: паяльник, кусачки, пинцет и маленькие плоскогубцы.

Процесс сборки миниатюрного фонарика

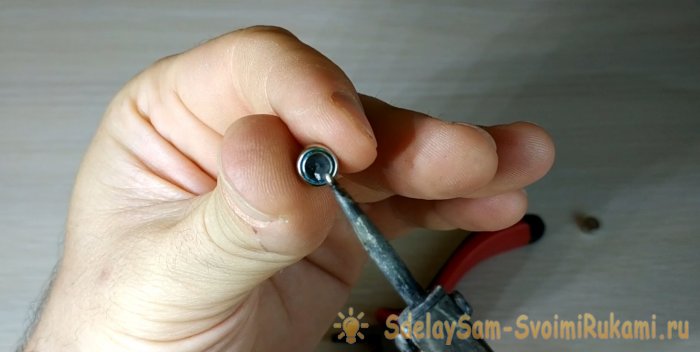

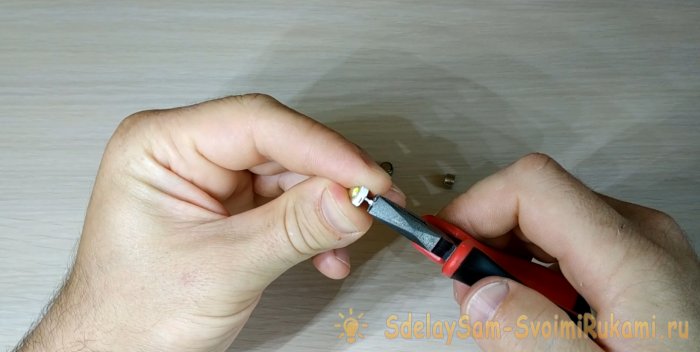

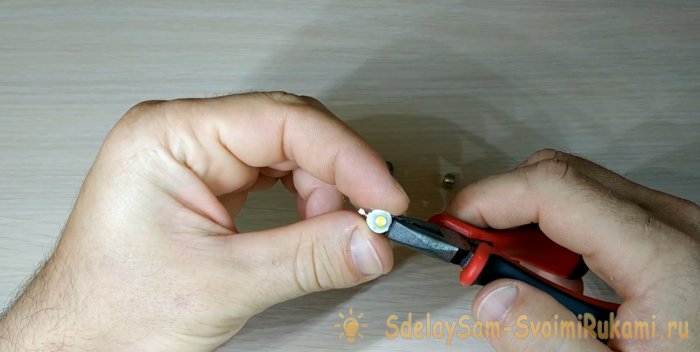

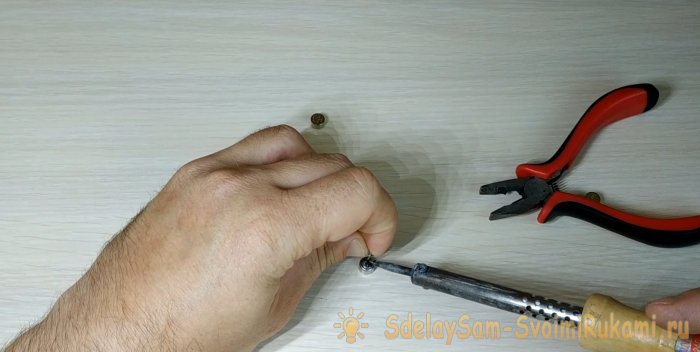

В первую очередь нам нужно найти у светодиода минусовую клемму, выровнять ее плоскогубцами и припаять к минусовой стороне одной из батареек так как показано на фото.
Мини фонарик брелок своими руками

Мини фонарик брелок своими руками

Мини фонарик брелок своими руками

Мини фонарик брелок своими руками

Мини фонарик брелок своими руками

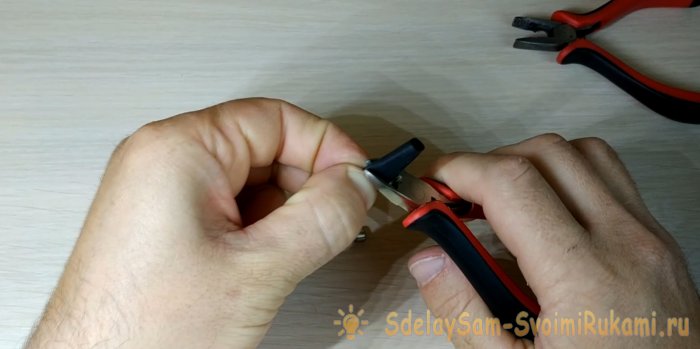

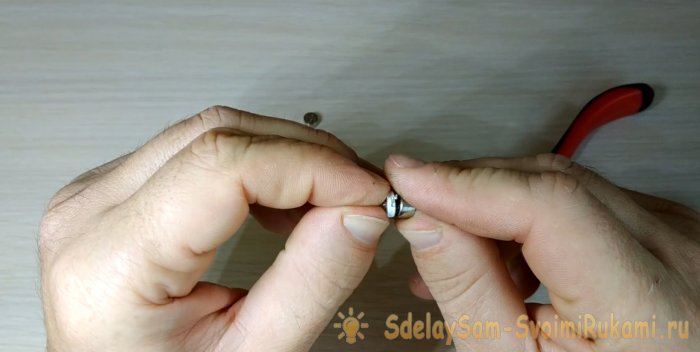

Дальше нужно выгнуть припаянный контакт так чтоб термоплощадка светодиода и минус батарейки соединились.
Мини фонарик брелок своими руками

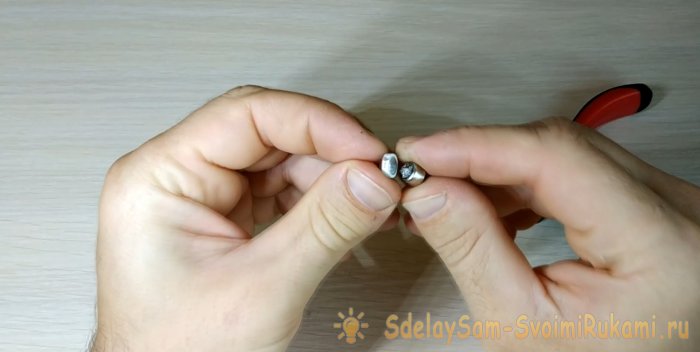

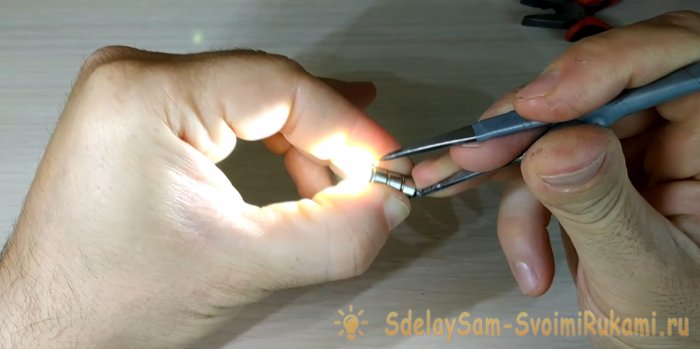

Перед тем как продолжить сборку нужно проверить все ли мы сделали правильно и будет ли гореть светодиод. Для этого прижимаем еще две батарейки и соединяем свободный контакт светодиода с плюсом крайней батарейки.
Мини фонарик брелок своими руками

Мини фонарик брелок своими руками

Если все работает продолжаем, если нет ищем причину, возможно перепутали полярность светодиода, тогда следует перепаять батарейку к другой лапке.

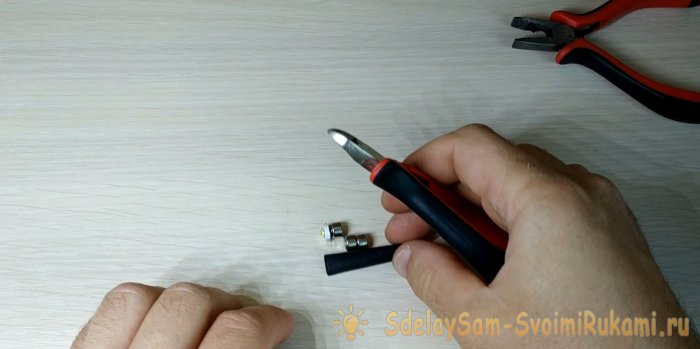

Теперь нужно надеть на батарейки термоусадку. Подбираем необходимую по диаметру и длине термоусадку и надеваем на батарейки. Оставляем свободными светодиод и оставшийся плюсовой контакт.
Мини фонарик брелок своими руками

Мини фонарик брелок своими руками

Мини фонарик брелок своими руками

Мини фонарик брелок своими руками

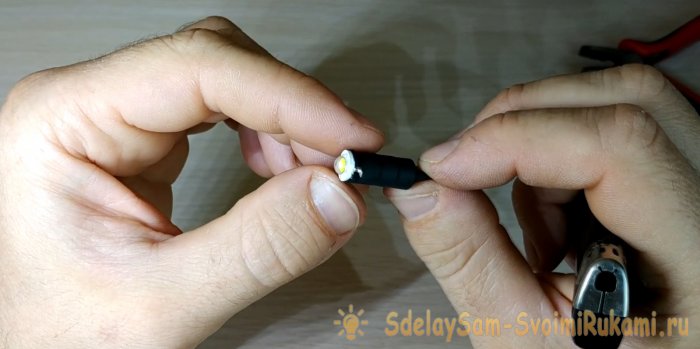

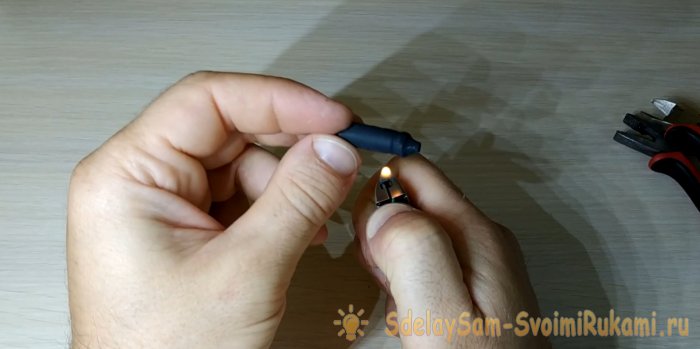

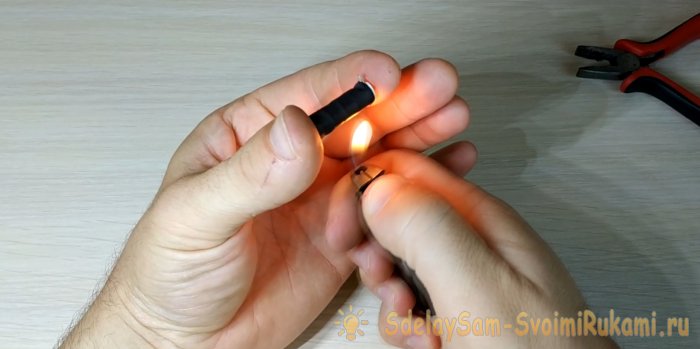

Прогреваем получившуюся конструкцию используя зажигалку.

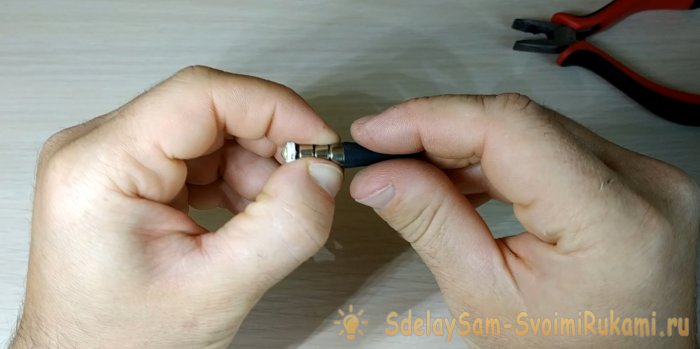

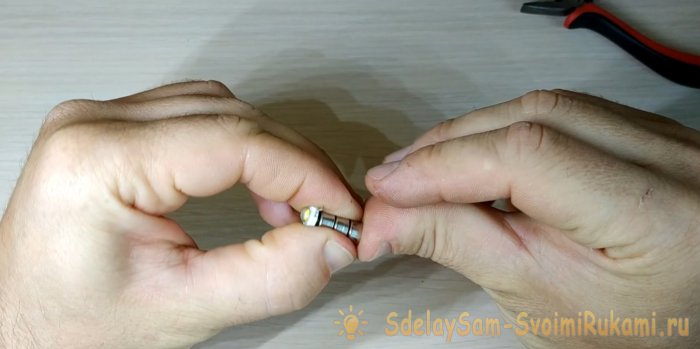

Во время прогрева термоусадки нужно хорошо сжимать пальцами все батарейки между собой, чтоб впоследствии контакт между ними был надежный.
Мини фонарик брелок своими руками

Мини фонарик брелок своими руками

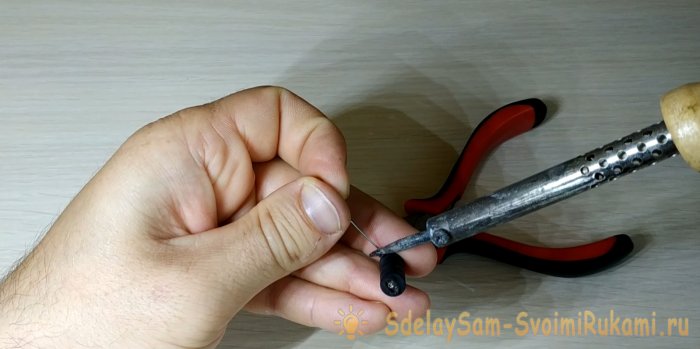

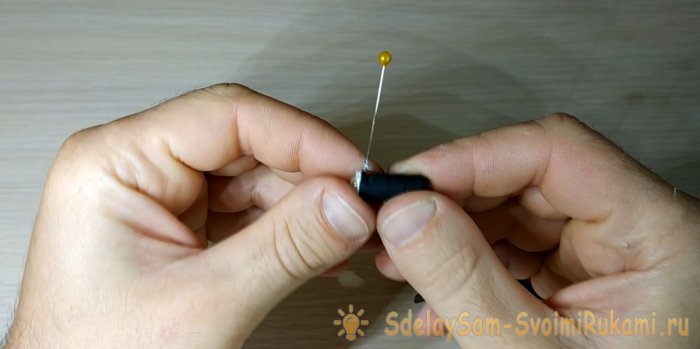

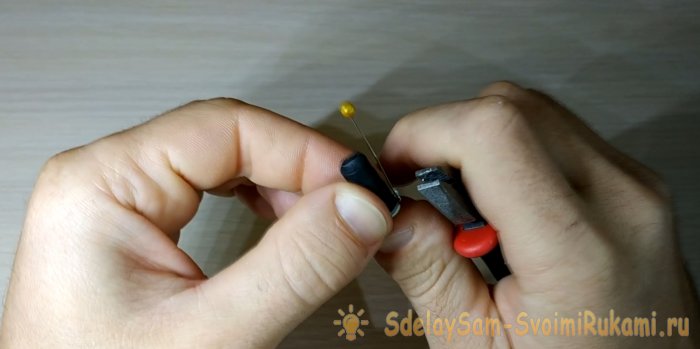

Дальше нам понадобится канцелярская игла, острый край которой следует припаять к плюсовой клемме светодиода.
Мини фонарик брелок своими руками

Мини фонарик брелок своими руками

Мини фонарик брелок своими руками

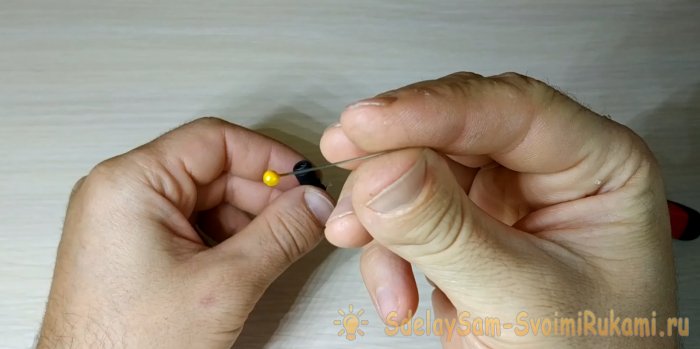

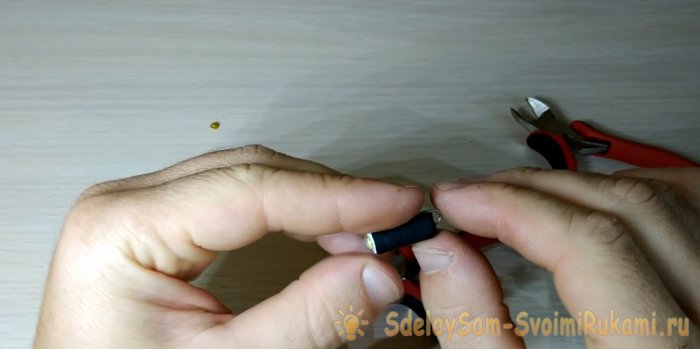

Изгибая ножку светодиода, прижимаем иглу к корпусу, пластиковый шарик откусываем.
Мини фонарик брелок своими руками

Мини фонарик брелок своими руками

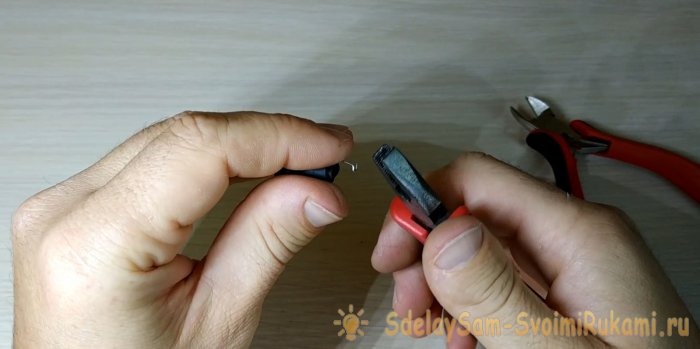

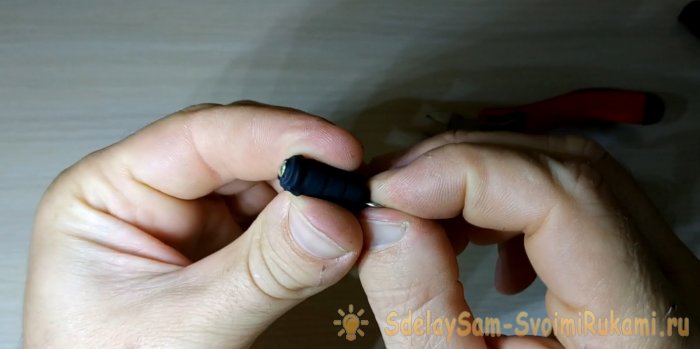

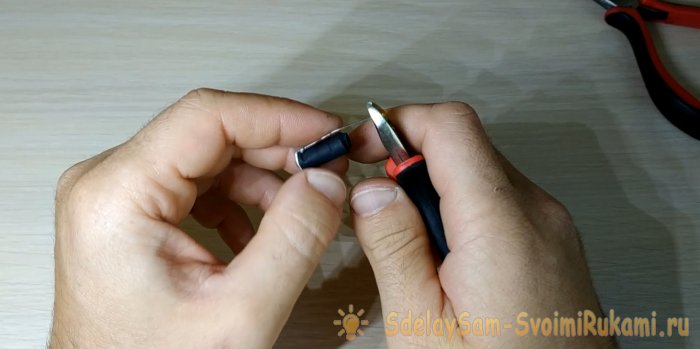

Оставшийся кончик иглы изгибаем в виде полукруга и затем изгибаем таким образом, чтоб получившийся полукруг практически касался плюсового контакта верхней батареи.
Мини фонарик брелок своими руками

Мини фонарик брелок своими руками

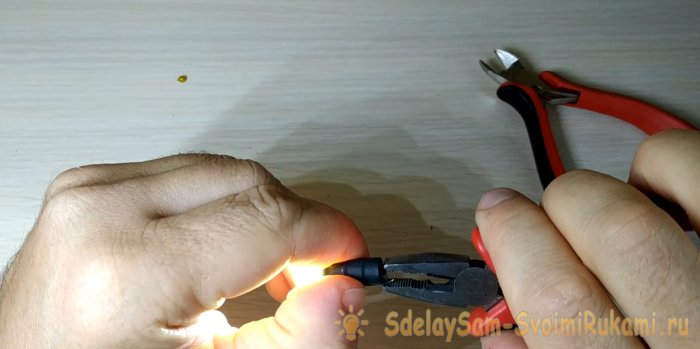

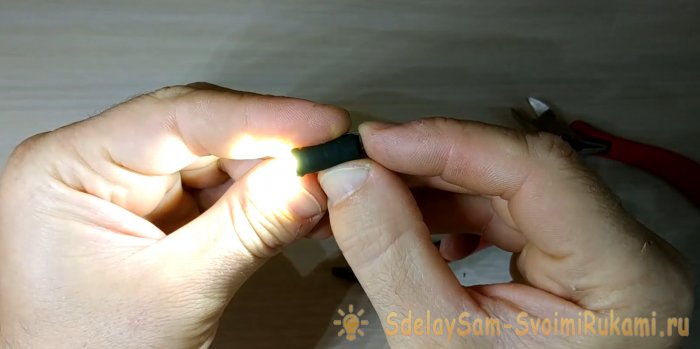

Проверяем и регулируем при необходимости иглу. Нужно сделать так чтоб фонарик светился при умеренном нажатии и не загорался от случайных прикосновений.
Мини фонарик брелок своими руками

Мини фонарик брелок своими руками

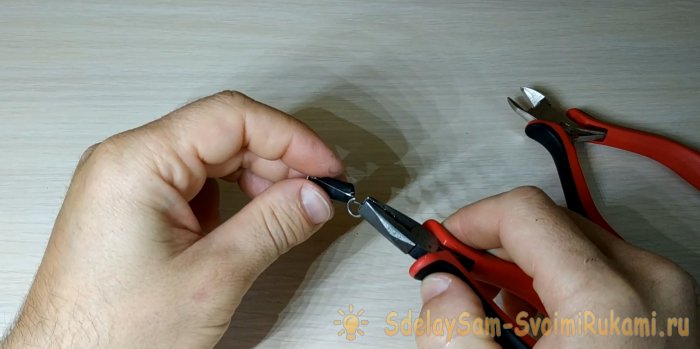

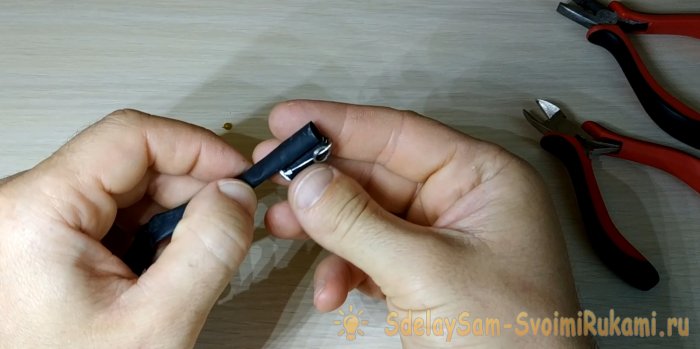

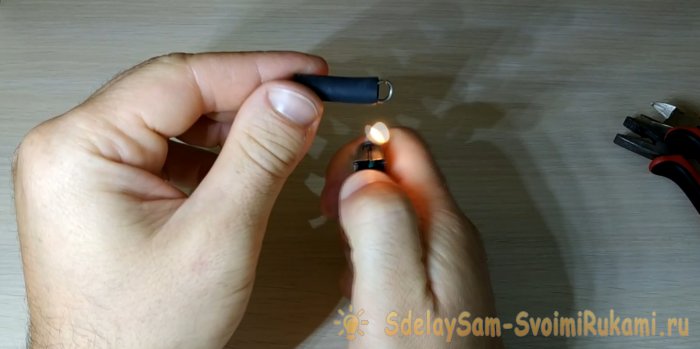

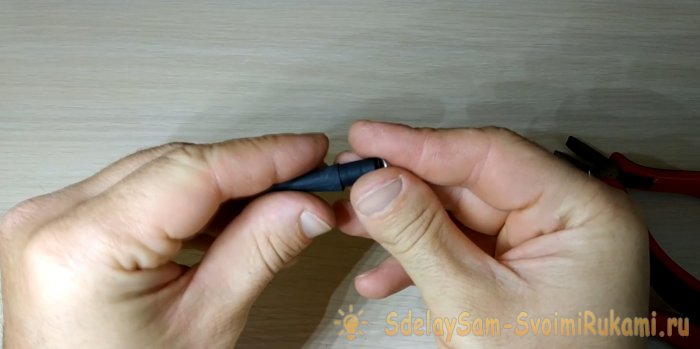

Фонарик почти готов. Сейчас можно одеть небольшое колечко и затем снова отрезать необходимое количество термоусадки. Теперь надеваем ее на весь фонарик целиком, прогреваем над пламенем зажигалки.
Мини фонарик брелок своими руками

Мини фонарик брелок своими руками

Мини фонарик брелок своими руками

Мини фонарик брелок своими руками

Мини фонарик брелок своими руками

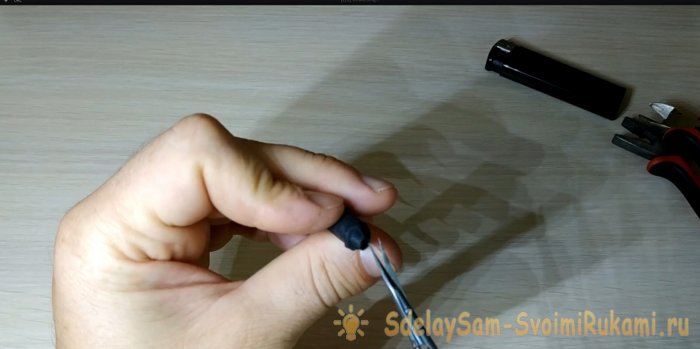

лишнее можно срезать маникюрными ножничками или канцелярским ножом.
Мини фонарик брелок своими руками

Мини фонарик брелок своими руками

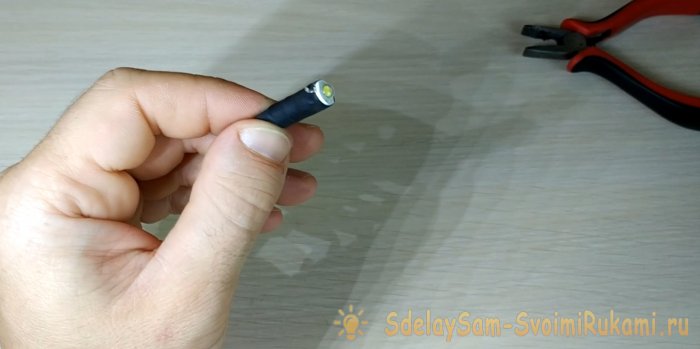

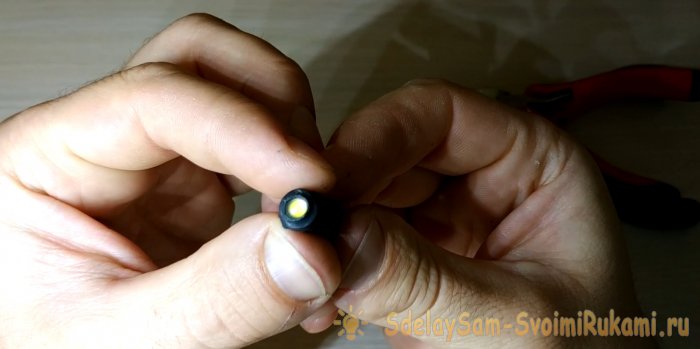

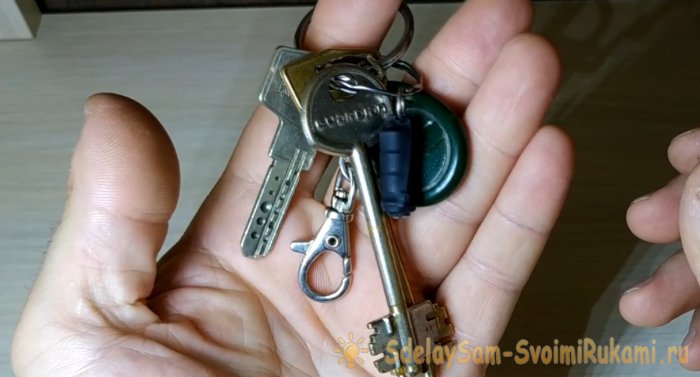

Ну что ж на этом можно считать эту самоделку готовой, проверяем и если все в порядке можно смело вешать получившийся мини фонарик-брелок на ключи.
Мини фонарик брелок своими руками

Мини фонарик брелок своими руками

Мини фонарик брелок своими руками

Мини фонарик брелок своими руками

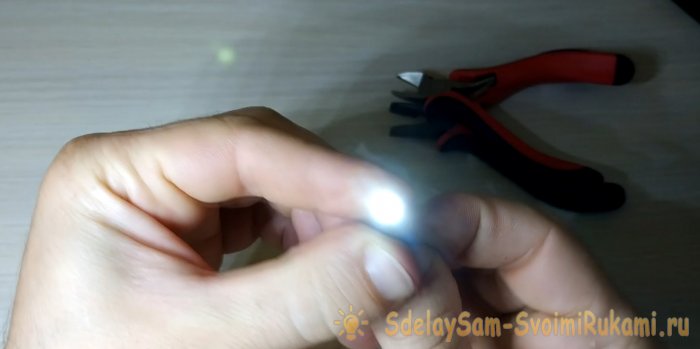

Получившийся фонарик светит очень ярко для своих миниатюрных размеров. Это конечно не фонарик на каждый день, а скорее для непредвиденного случая. Ну скажем если в подъезде выключился свет или подсветить себе путь к автомобилю ночью что бы не попасть в лужу. Лично мне эта самоделка помогала уже не раз.
На этом я прощаюсь, всем бора и хорошего настроения!
