С помощью компрессора на 12 Вольт можно подкачивать шины, удалять мусор и пыль, продувать (очищать) решетчатые элементы, накачивать мячи, подавать сжатый воздух в краскопульт и т. д.
Если компрессор снабдить ресивером, то облегчится режим его работы. Ведь такая емкость создает запас сжатого воздуха, что позволяет делать перерывы в работе компрессора.
Как из огнетушителя сделать ресивер для компрессора 12 В

При этом возрастет качество подаваемого воздуха, поскольку ресивер выравнивает давление, сглаживает пульсации, охлаждает поступающий от компрессора сжатый воздух, и собирает конденсат.

Необходимые принадлежности

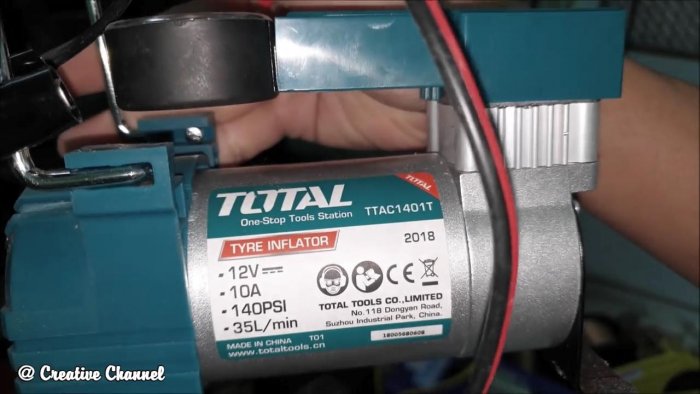

Наша установка будет состоять из двух основных частей: компрессора и ресивера – корпуса огнетушителя. Для безопасной и надежной работы устройства важно, чтобы давление, создаваемое компрессором (140 psi ? 10 bar ? 10 кг/кв.см), не было больше давления, на которое рассчитан корпус огнетушителя (20 bar ? 20 кг/ кв.см).
Как из огнетушителя сделать ресивер для компрессора 12 В

Как из огнетушителя сделать ресивер для компрессора 12 В

Как из огнетушителя сделать ресивер для компрессора 12 В

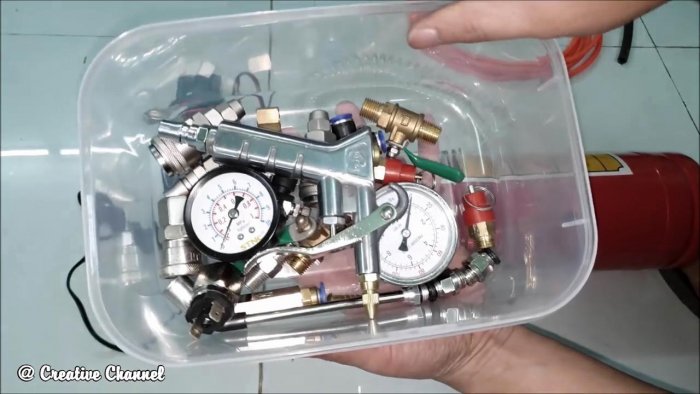

Для создания установки, работающей в автоматическом режиме, нам понадобятся следующие принадлежности:
  • запорный узел на ресивере с системой каналов с резьбой;
  • предохранительный клапан;
  • манометр со шкалой в барах;
  • switch-реле давления;
  • вентиль в виде шарового крана;
  • спиральный и линейный шланги;
  • пневмопистолет;
  • аккумулятор на 12 Вольт;
  • фитинги, штуцеры и переходники.

Для сборки отдельных узлов в единое целое нам будут нужны:
  • ключи и плоскогубцы;
  • дрель и кримпер (средство для обжима наконечников проводов);
  • ножовка и ножницы;

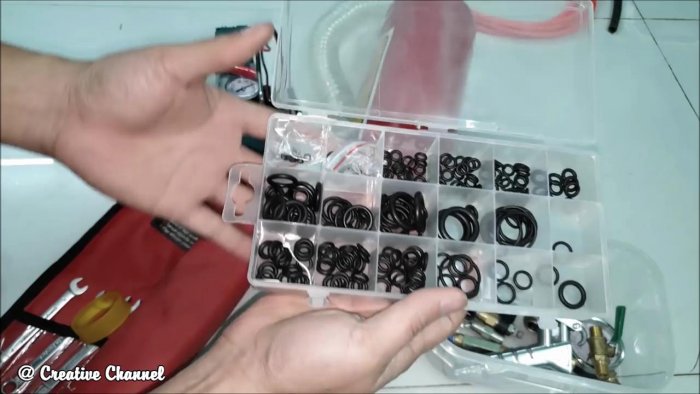

  • уплотнительные кольца и ФУМ-лента;
  • проволока вязальная и скотч двухсторонний;
  • кусок пластиковой трубы.

Изготовление ресивера из корпуса огнетушителя для компрессора 12 В


Как из огнетушителя сделать ресивер для компрессора 12 В

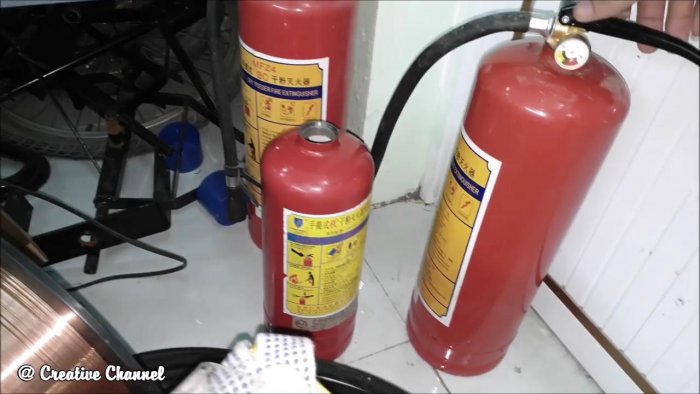

Под ресивер лучше выбрать огнетушитель с большим объемом. В этом случае его эффективность при работе в паре с компрессором будет выше.

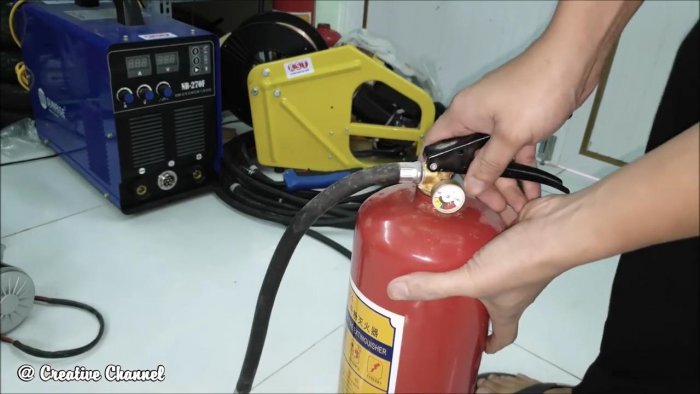

Далее выкручиваем запорный вентиль со шлангом, вытряхиваем из корпуса его содержимое (обычно это вещество на основе фосфатов аммония, как наиболее дешевое, но могут быть и другие составы).
Как из огнетушителя сделать ресивер для компрессора 12 В

Как из огнетушителя сделать ресивер для компрессора 12 В

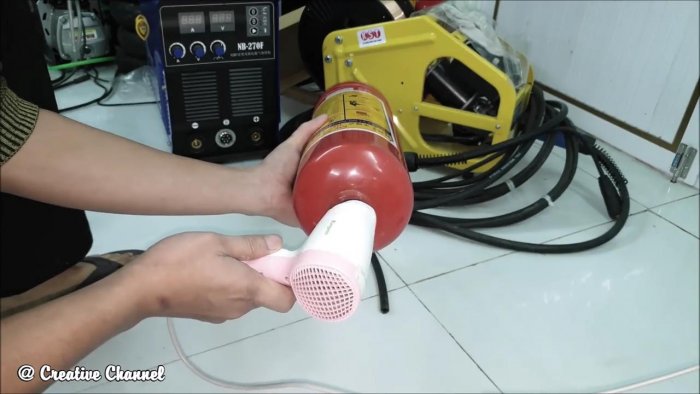

Затем промываем корпус огнетушителя изнутри чистой водой несколько раз. Обтираем емкость снаружи чистой тряпкой и высушиваем внутренний объем с помощью фена для сушки волос.
Как из огнетушителя сделать ресивер для компрессора 12 В

Комплектация ресивера

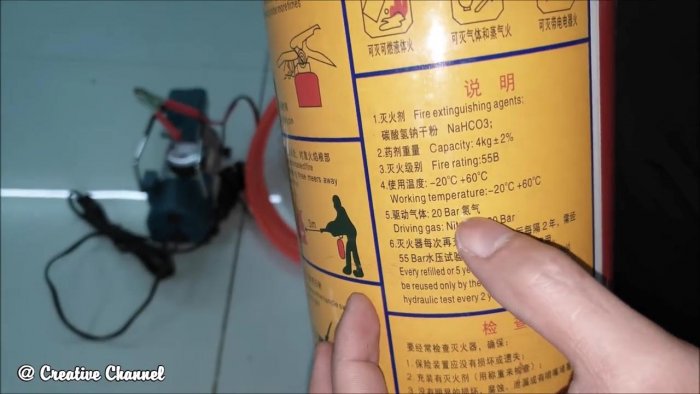

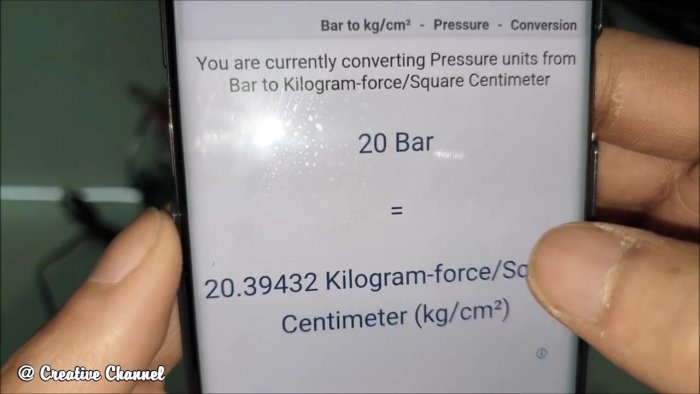

Перед данным этапом работ еще раз сравниваем характеристики компрессора и бывшего корпуса огнетушителя, и убеждаемся в том, что наш ресивер по всем параметрам будет соответствовать возможностям компрессора.
Как из огнетушителя сделать ресивер для компрессора 12 В

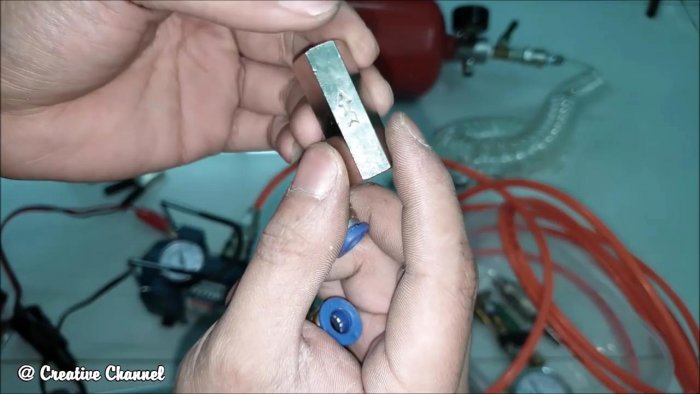

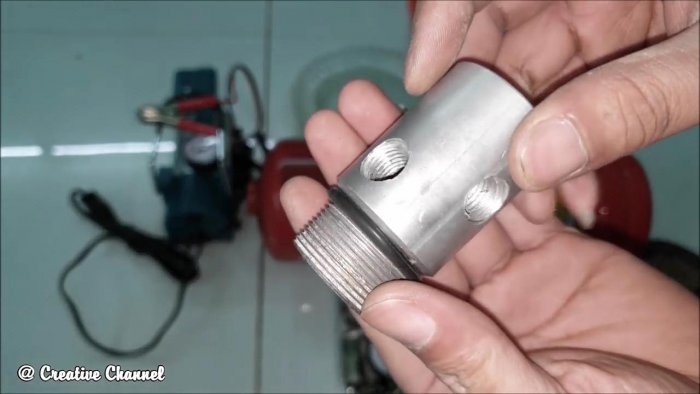

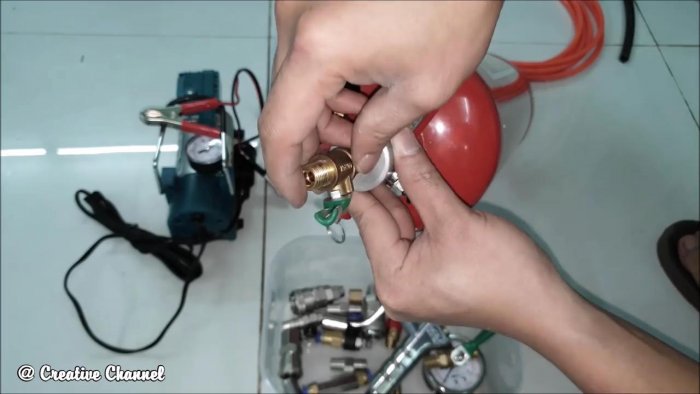

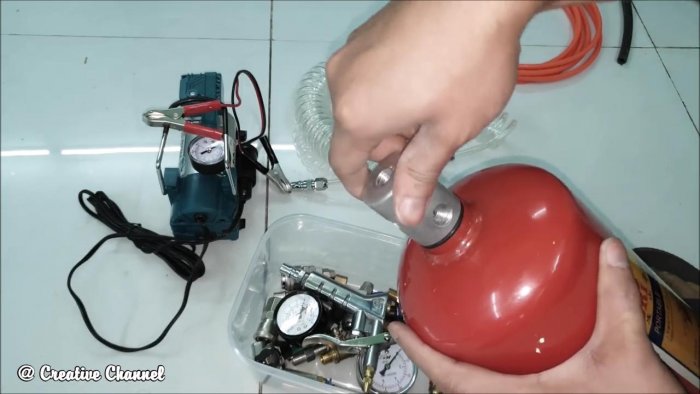

Вворачиваем в горловину металлической емкости запорный узел с центральным каналом и четырьмя боковыми сверлениями с резьбой.
Как из огнетушителя сделать ресивер для компрессора 12 В

Как из огнетушителя сделать ресивер для компрессора 12 В

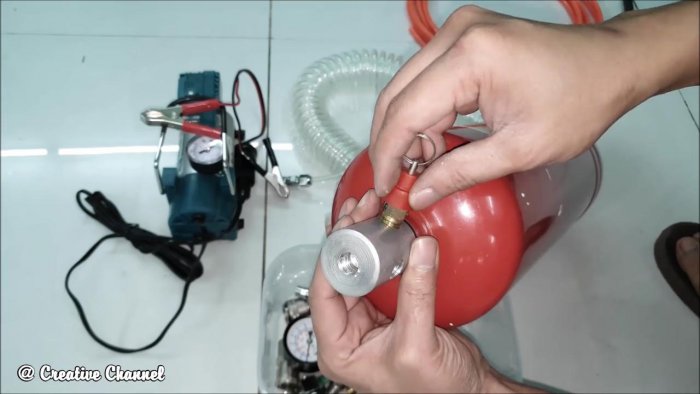

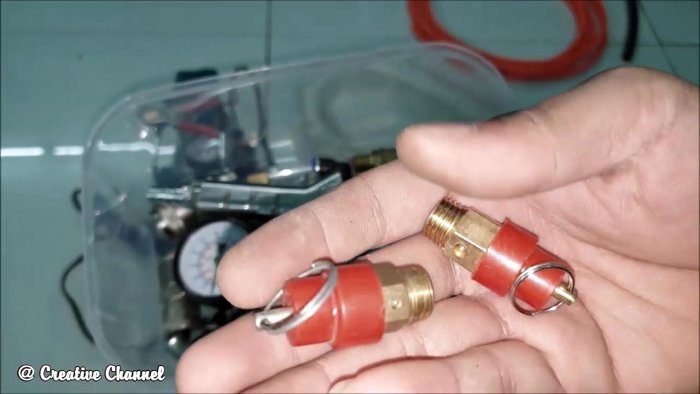

В один из боковых каналов вворачиваем предохранительный клапан, отрегулировав его на меньшее давление открытия.
Как из огнетушителя сделать ресивер для компрессора 12 В

Как из огнетушителя сделать ресивер для компрессора 12 В

Как из огнетушителя сделать ресивер для компрессора 12 В

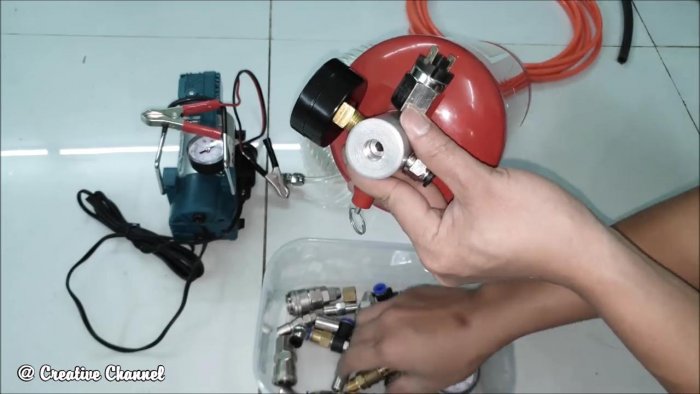

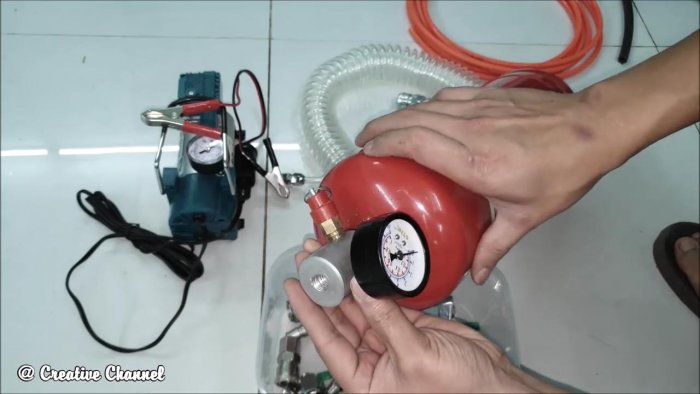

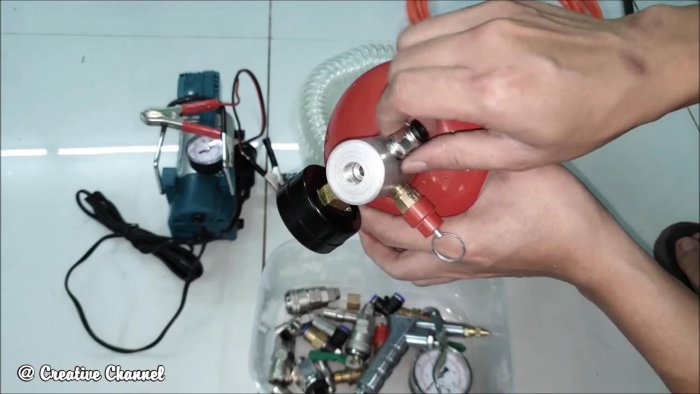

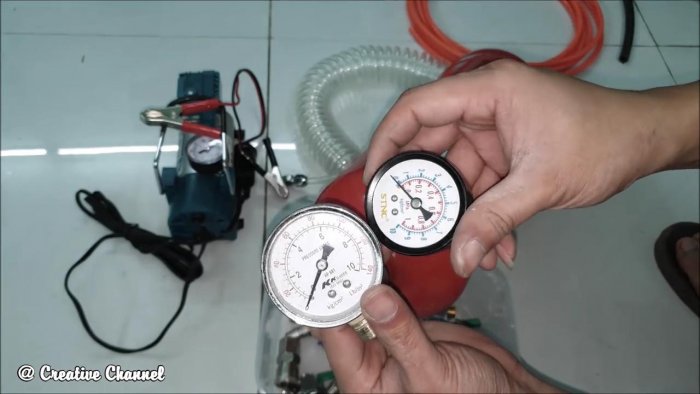

Из двух имеющихся в наличии манометров, выбираем тот, который проградуирован в единицах давления бар, и также вворачиваем его в другой боковой канал на запорном узле.
Как из огнетушителя сделать ресивер для компрессора 12 В

Как из огнетушителя сделать ресивер для компрессора 12 В

Как из огнетушителя сделать ресивер для компрессора 12 В

Как из огнетушителя сделать ресивер для компрессора 12 В

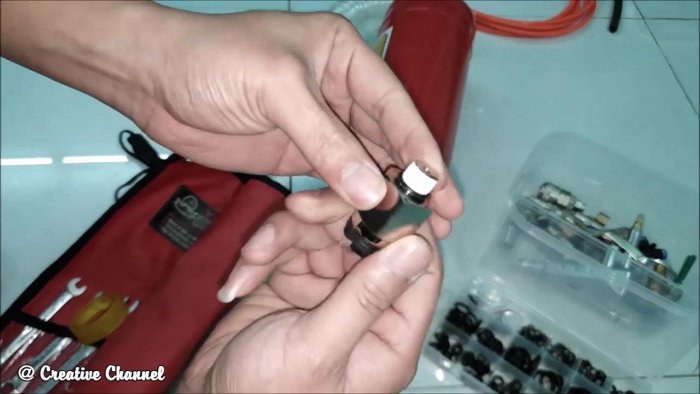

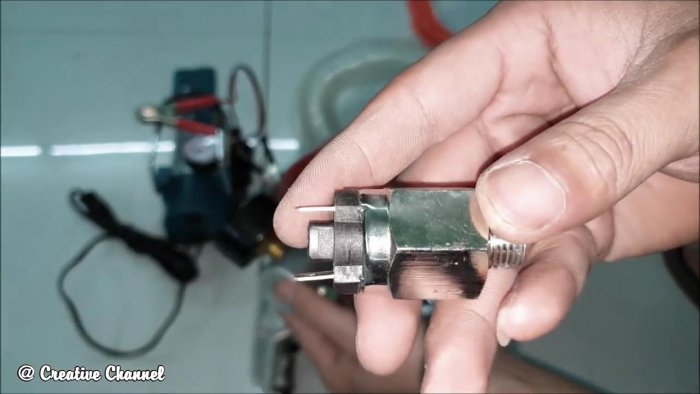

В два оставшихся канала вворачиваем переходник и switch-реле давления – основной элемент системы автоматики, включающий компрессор, когда давление в ресивере станет меньше рабочего.
Как из огнетушителя сделать ресивер для компрессора 12 В

Как из огнетушителя сделать ресивер для компрессора 12 В

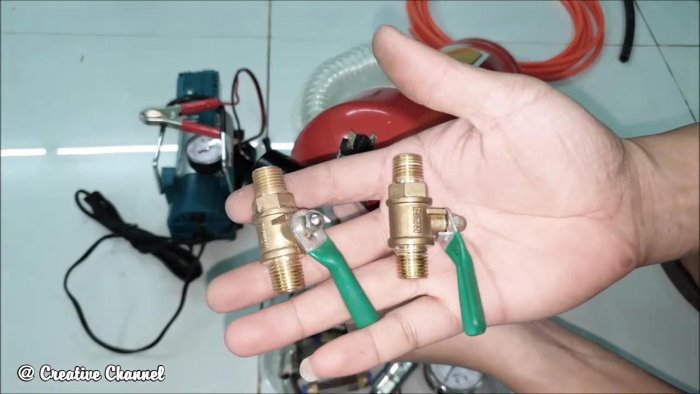

Сверху в запорный узел вворачиваем шаровой кран подачи сжатого воздуха из ресивера или его перекрытия.
Как из огнетушителя сделать ресивер для компрессора 12 В

Как из огнетушителя сделать ресивер для компрессора 12 В

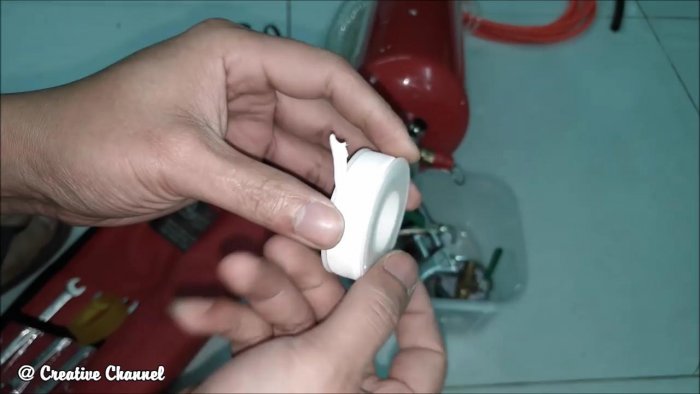

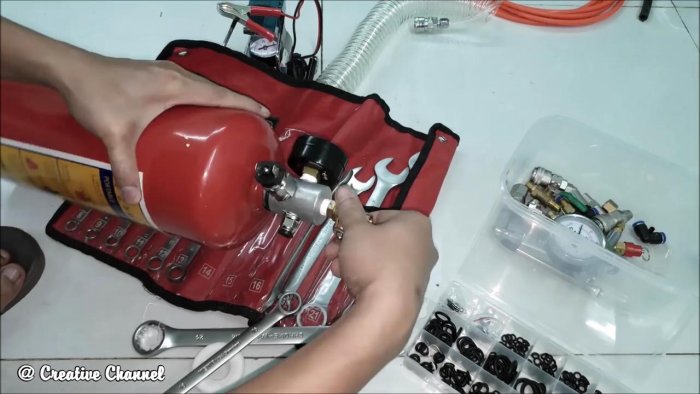

Далее с помощью набора резиновых колец, ФУМ-ленты и ключей герметизируем и упрочняем места соединений всех элементов с запорным узлом и последний – с корпусом будущего ресивера.
Как из огнетушителя сделать ресивер для компрессора 12 В

Как из огнетушителя сделать ресивер для компрессора 12 В

Остается навернуть на шаровой кран, также используя уплотнительное кольцо и ФУМ-ленту, переходник для установки спирального шланга, на другом конце которого будет прикреплен через такой же переходник инструмент, работающий от сжатого воздуха (у нас – пневмопистолет).
Как из огнетушителя сделать ресивер для компрессора 12 В

Как из огнетушителя сделать ресивер для компрессора 12 В

Как из огнетушителя сделать ресивер для компрессора 12 В

Обвязка компрессора


Предварительно проверяем его работоспособность, подключая к 12-вольтовому аккумулятору, и убеждаемся, что с ним все в порядке.

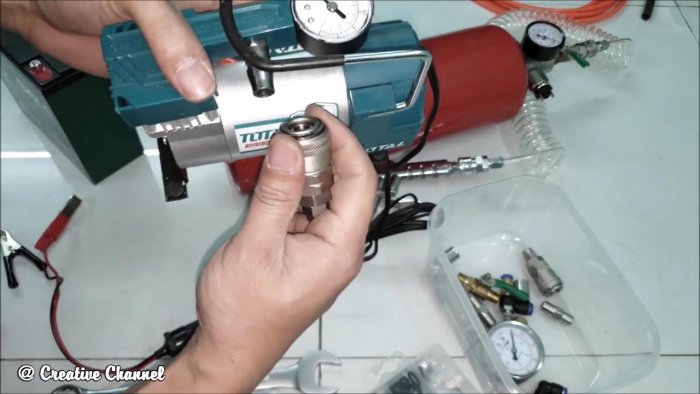

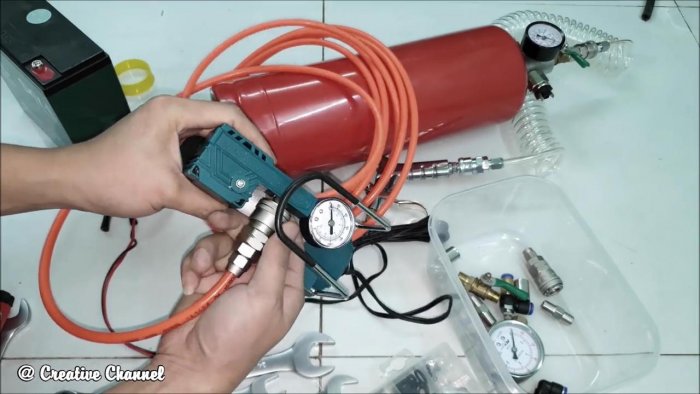

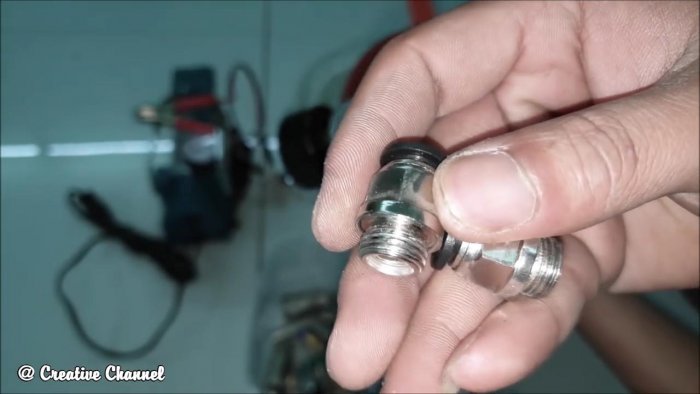

На выходной штуцер компрессора надеваем переходник для шланга. Уплотняем с помощью ФУМ-ленты и прочно затягиваем ключами шестигранный соединитель.
Как из огнетушителя сделать ресивер для компрессора 12 В

Как из огнетушителя сделать ресивер для компрессора 12 В

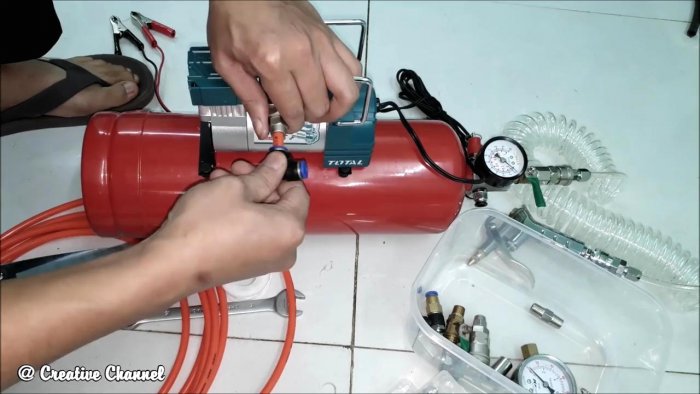

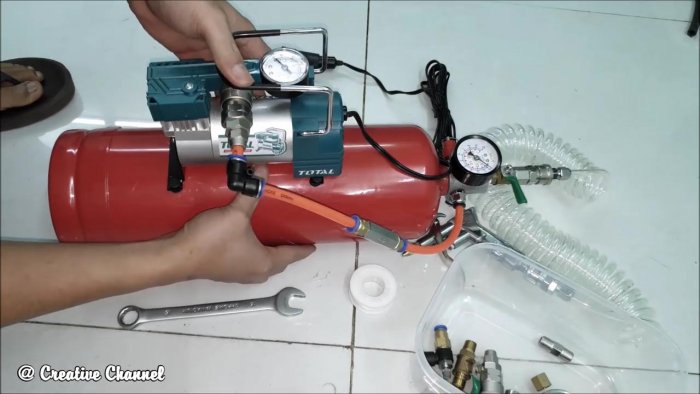

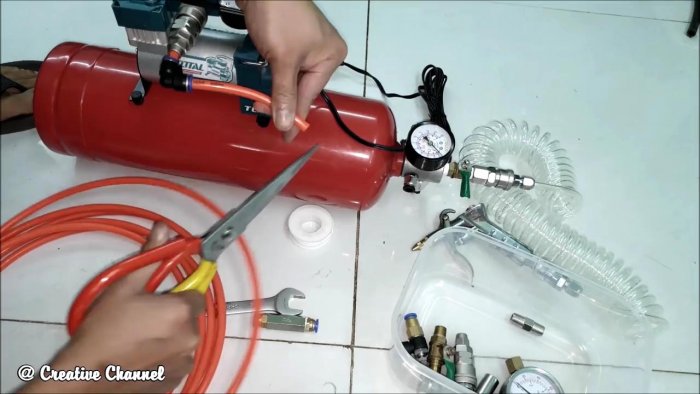

Устанавливаем компрессор на ресивер в то место, где он будет позже закреплен. Отрезаем ножницами шланг на выходе, оставляя небольшой отросток, на который надеваем пластиковый прямоугольный фитинг. Он необходим для придания нужного направления шлангу, который будет выходить из него, и соединяться с переходником на ресивере. Между двумя последними деталями в шланг врезается шестигранный соединитель - он же обратный клапан.
Как из огнетушителя сделать ресивер для компрессора 12 В

Как из огнетушителя сделать ресивер для компрессора 12 В

Как из огнетушителя сделать ресивер для компрессора 12 В

Как из огнетушителя сделать ресивер для компрессора 12 В

Как из огнетушителя сделать ресивер для компрессора 12 В

Как из огнетушителя сделать ресивер для компрессора 12 В

Установка компрессора на ресивер


Наклеиваем на опорные поверхности основания компрессора полоски двухстороннего скотча. Это позволит предварительно зафиксировать узлы относительно друг друга, а в дальнейшем способствовать прочности соединения.

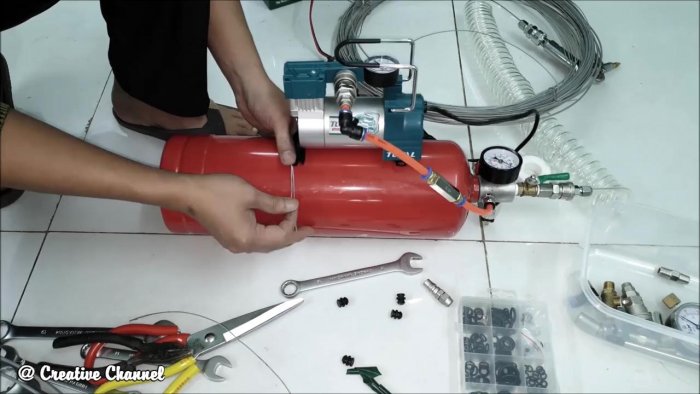

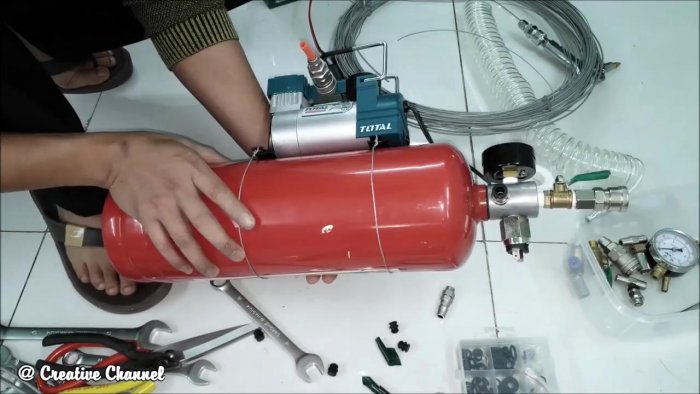

Затем с помощью плоскогубцев и вязальной проволоки, которую пропускаем через отверстия в основании, прочно прикручиваем компрессор к ресиверу.

Изготовление опорной части установки

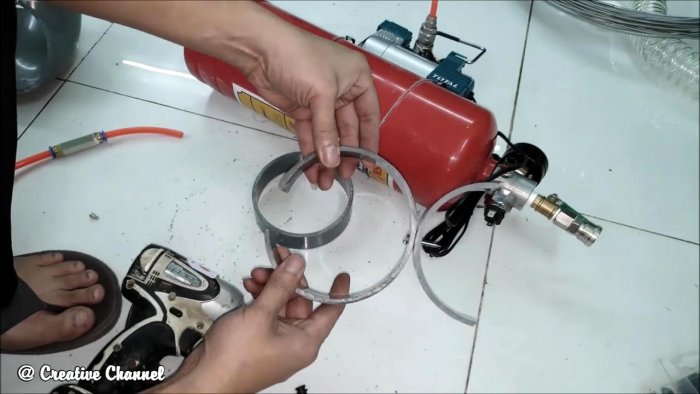

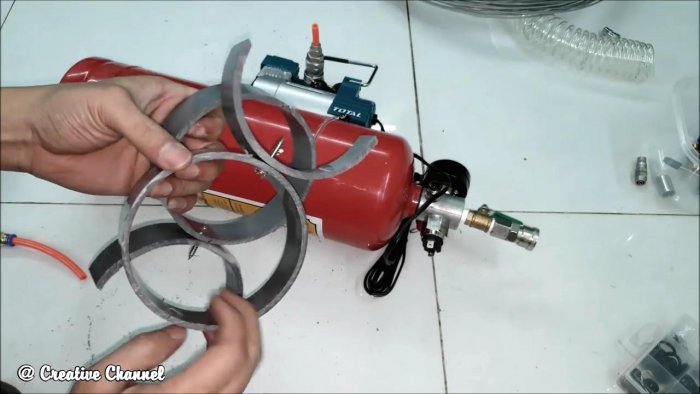

Для этого понадобится кусок пластиковой трубы, по размеру сопоставимый с наружным диаметром ресивера. С помощью ножовки отрезаем от трубы три кольца равной ширины.
Как из огнетушителя сделать ресивер для компрессора 12 В

В двух кольцах делаем поперечный разрез, чтобы их было можно надеть на ресивер. Третье кольцо разрезаем на две равные части. Они, собственно, и будут «ножками» нашей установки.
Как из огнетушителя сделать ресивер для компрессора 12 В

В двух кольцах в диаметрально противоположных разрезам точках сверлим отверстия с помощью дрели. То же самое делаем и в полукольцах по их центру.
Соединяем попарно кольца с полукольцами посредством шурупов и дрели, вворачивая метизы со стороны разрезного полного кольца.

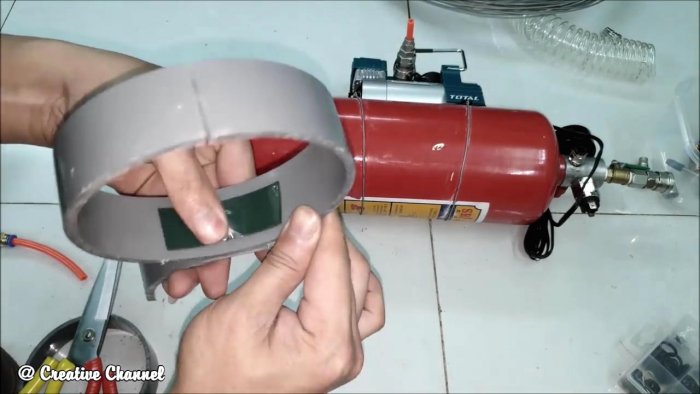

На внутреннюю часть разрезных колец, прикрывая головки шурупов, приклеиваем по полоске двухстороннего скотча для фиксации колец на корпусе ресивера снизу.
Как из огнетушителя сделать ресивер для компрессора 12 В

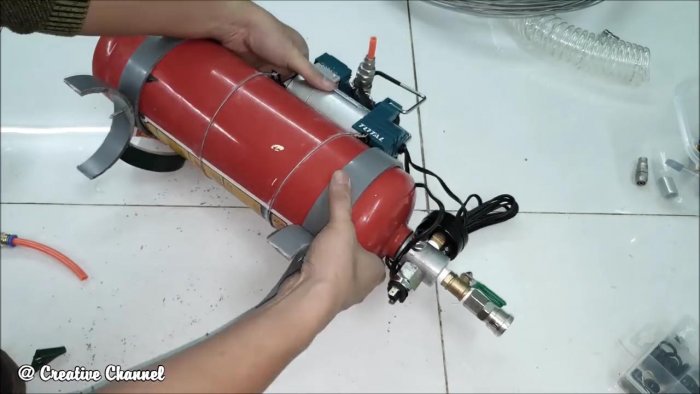

Устанавливаем кольца на ресивер, разжимая их по разрезу. Для прочности фиксации колец на поверхности ресивера под каждый конец кольца, начиная от разреза и ниже, также приклеиваем по полоске.
Как из огнетушителя сделать ресивер для компрессора 12 В

Выбор давления в ресивере и настройка реле


Как из огнетушителя сделать ресивер для компрессора 12 В

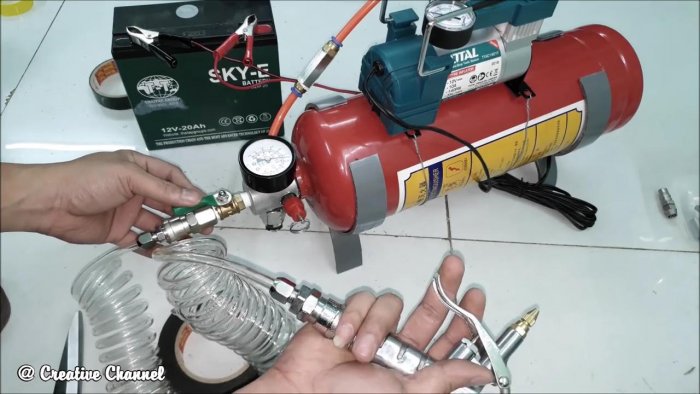

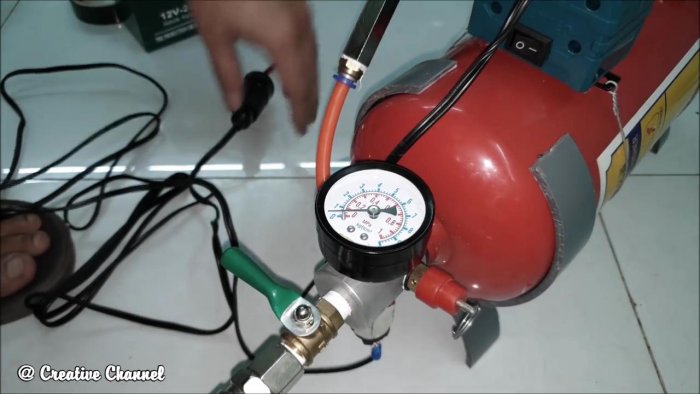

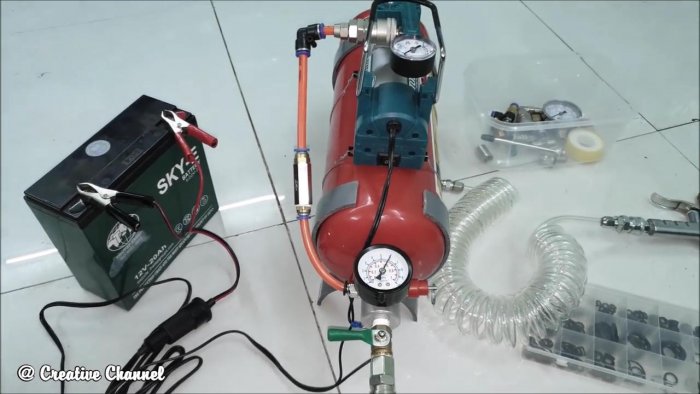

После подсоединения шлангов и включения компрессора, проверяем нарастание давления в ресивере по манометру и работоспособность установки с помощью пневмопистолета при отключенном питании. Стравливаем давление в ресивере с помощью предохранительного клапана, потянув за кольцо на штоке.
Как из огнетушителя сделать ресивер для компрессора 12 В

Как из огнетушителя сделать ресивер для компрессора 12 В

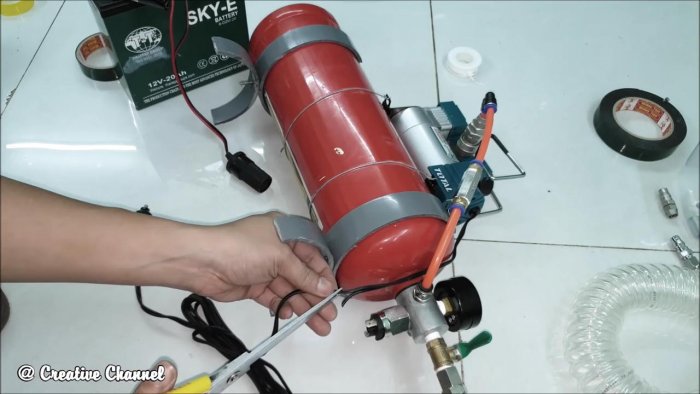

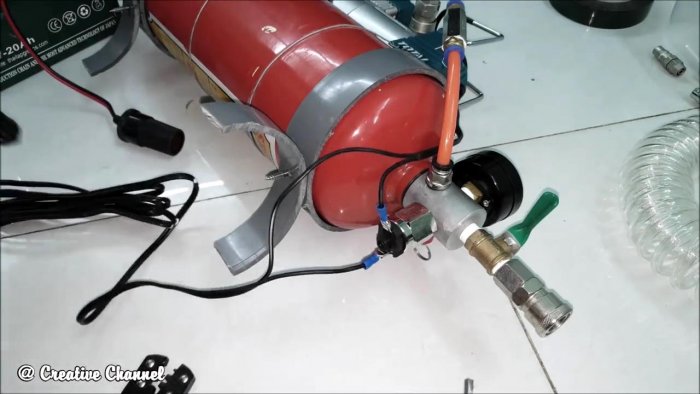

Разрезаем одну жилу провода от компрессора и подсоединяем ее концы к реле давления с помощью наконечников и кримпера. Снова включаем компрессор и убеждаемся, что давление в ресивере нарастет.
Как из огнетушителя сделать ресивер для компрессора 12 В

Как из огнетушителя сделать ресивер для компрессора 12 В

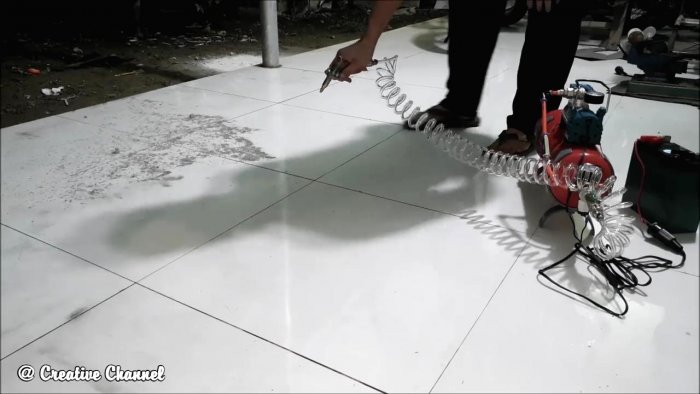

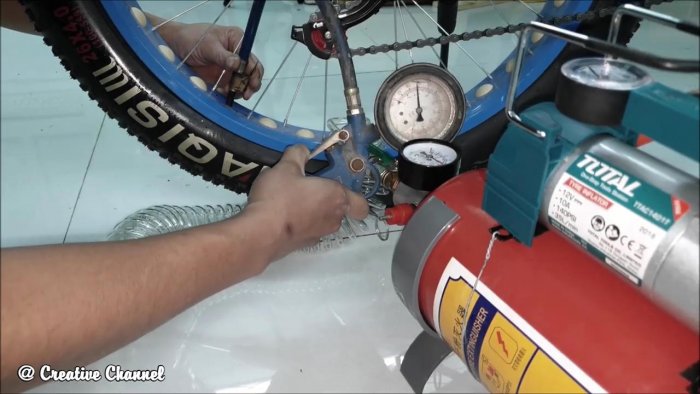

С помощью шестигранника регулируем максимальное давление в ресивере, которое мы выбрали равное 7 бар. Теперь во время очистки поверхности от мусора с помощью пневмопистолета, подкачке шин велосипеда и т. д., реле будет поддерживать давление в ресивере, равное 7 барам, путем автоматического включения и отключения компрессора.
Как из огнетушителя сделать ресивер для компрессора 12 В

Как из огнетушителя сделать ресивер для компрессора 12 В
