Кто хоть раз сталкивался со сварочным делом наверняка обращал внимание на зажим электрода – одно неловкое движение, и стержень меняет угол, или и вовсе может выпасть. Разумеется, у профессиональных сварщиков не возникает подобных ситуаций, а вот любителю хотелось бы что-то более надежное – жесткая фиксация электрода позволит качественно и точно выполнить сварочные работы.
Как сделать надежный держатель для электрода

Какие материалы понадобятся

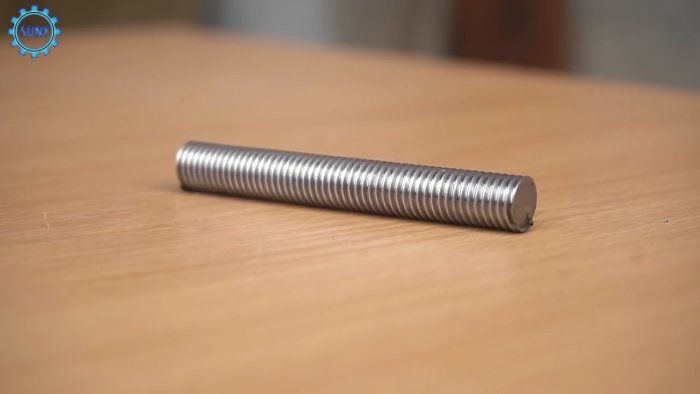

  • Болт (35 мм) и шпилька (70 мм) с резьбой на 12;

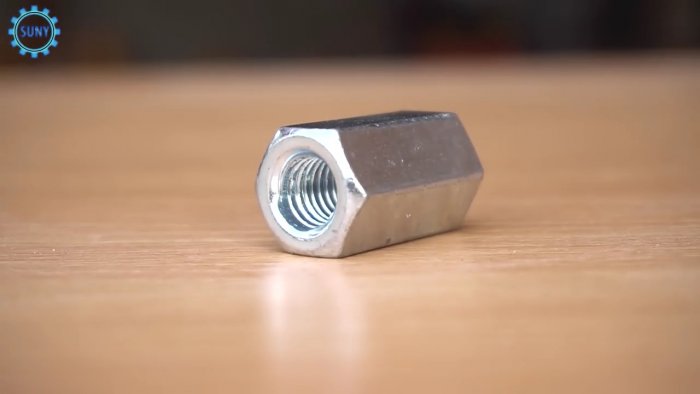

  • Удлиненная гайка (25-30 мм);
  • Две обычные гайки;
  • Стяжная гайка (барашковая);
  • Пластиковый держатель (боковая ручка) «болгарки».

Подготовительные работы


Как сделать надежный держатель для электрода

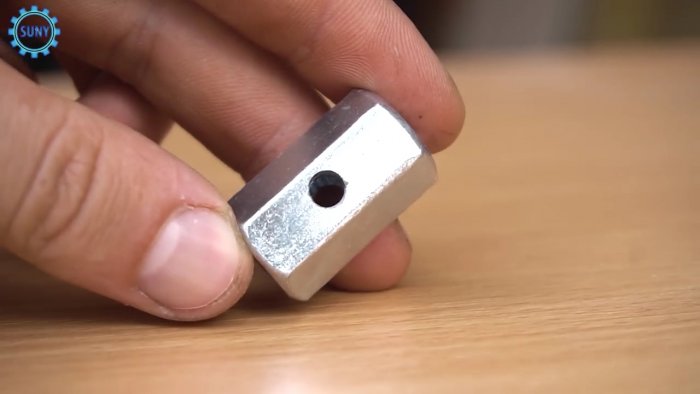

Первым делом на удлиненной гайке отмечаем центр, после чего зажимаем ее в тисках. При помощи обычной дрели высверливаем сквозное отверстие. Диаметр сверла должен быть где-то на 1/3 больше возможной толщины электрода .6-8 мм. Следует следить за тем, чтобы сверло было строго перпендикулярно ребру гайки.
Как сделать надежный держатель для электрода

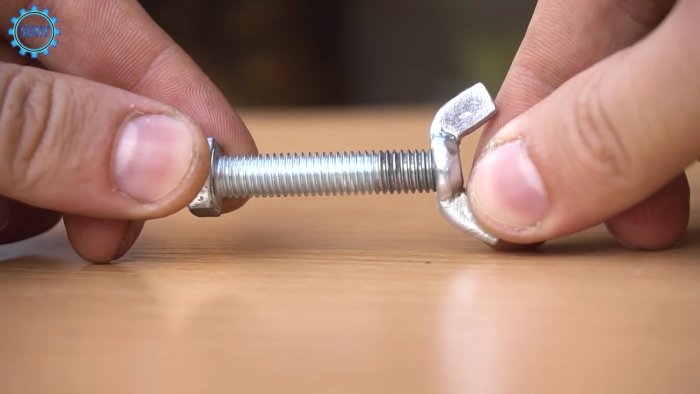

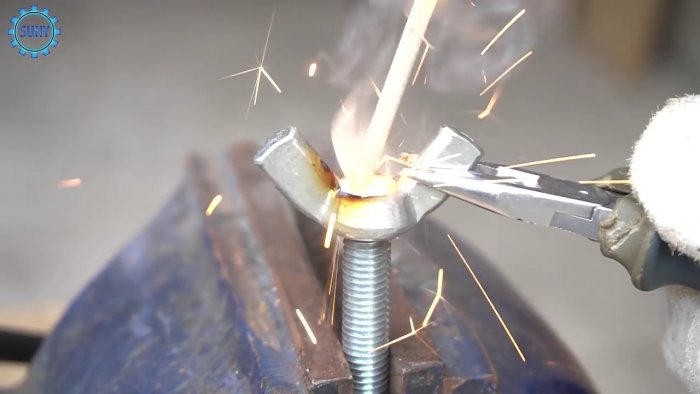

Затем зажимаем в тисках болт и при помощи болгарки срезаем шляпку. На это место привариваем стяжную барашковую гайку. Длина свободной резьбы должна быть не меньше, чем расстояния от края длинной гайки до центра сделанного отверстия.
Как сделать надежный держатель для электрода

Как сделать надежный держатель для электрода

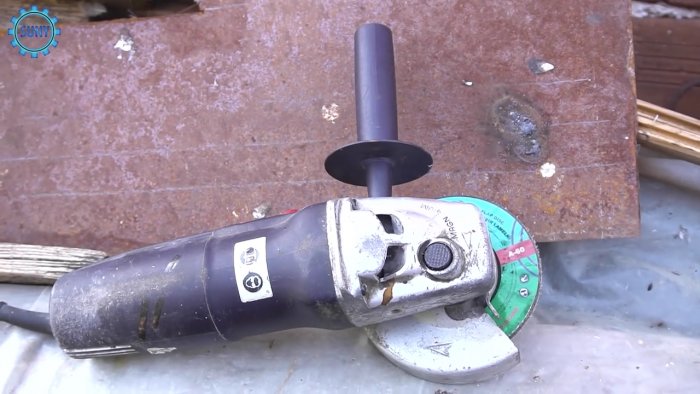

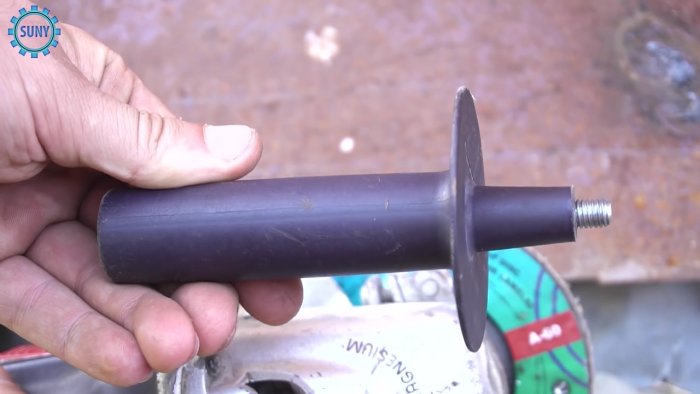

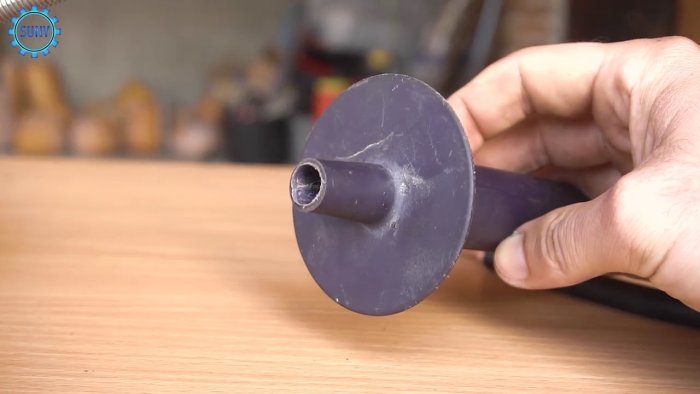

Отвинчиваем рукоятку от нерабочей болгарки, дрели или иного похожего инструмента.
Как сделать надежный держатель для электрода

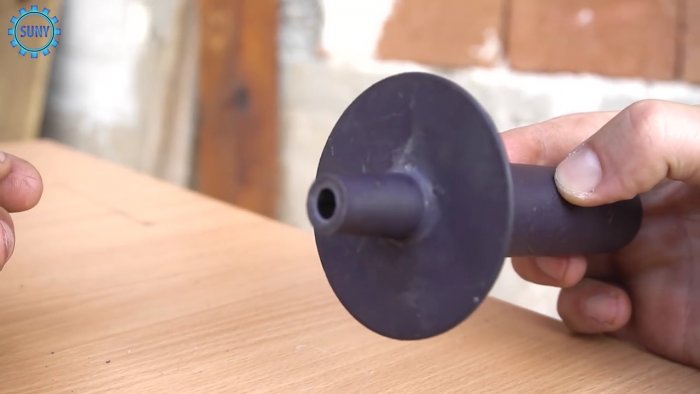

Внутренний болт легко выбивается.
Как сделать надежный держатель для электрода

Зажимаем в тисках и рассверливаем отверстие под нашу шпильку.
Как сделать надежный держатель для электрода

Теперь можно приступать к сборке.
Как сделать надежный держатель для электрода

Сборка эксклюзивного надежного держателя электродов


Как сделать надежный держатель для электрода

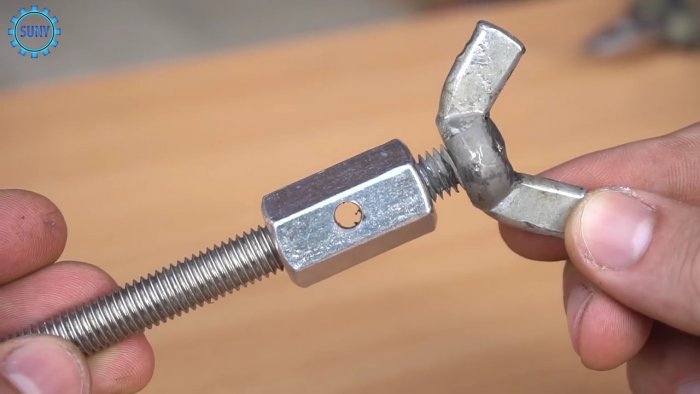

Вкручиваем в широкую гайку шпильку и болт с барашком таким образом, чтобы они немного не доходили до края сделанного отверстия.
Как сделать надежный держатель для электрода

Далее всю конструкцию вставляем в рукоятку и визуально отмечаем место, до которого предстоит закрутить фиксирующую гайку.
Как сделать надежный держатель для электрода

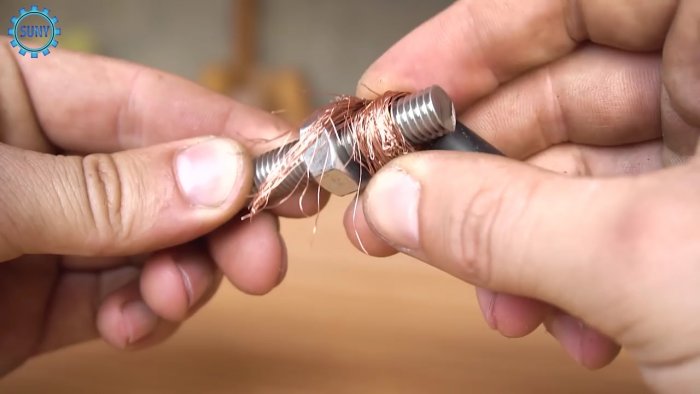

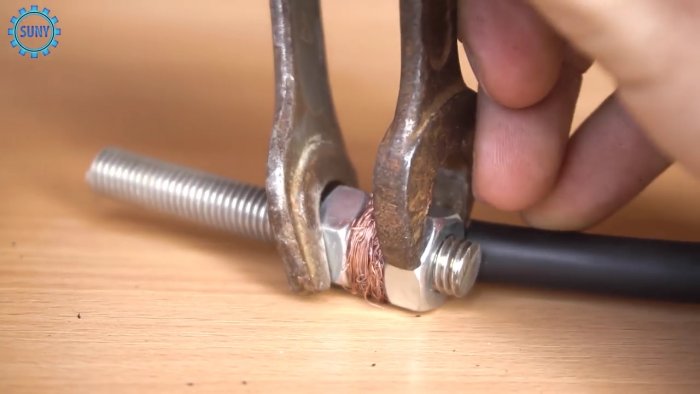

После скручиваем двойную гайку, а с противоположной стороны устанавливаем гайку на нужную глубину. Делаем намотку провода, идущего к сварочному аппарату, и зажимаем ее другой гайкой, используя для этого два рожковых ключа.
Как сделать надежный держатель для электрода

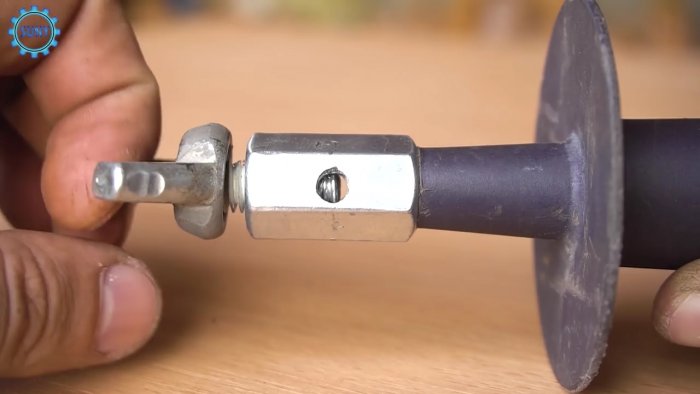

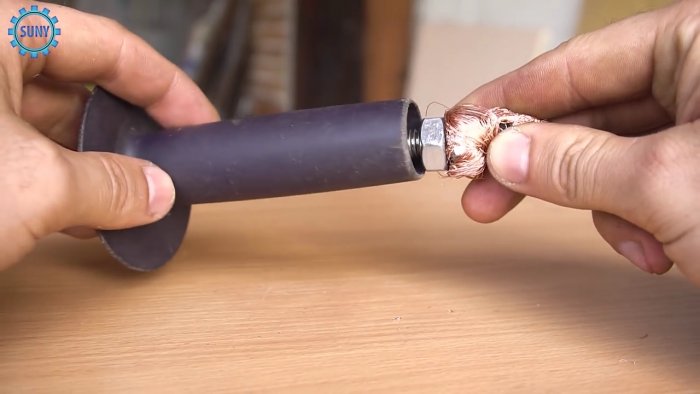

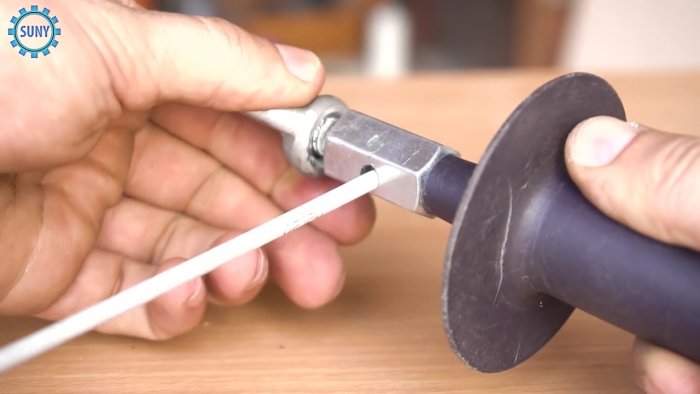

Помещаем шпильку с проводом внутрь рукоятки и окончательно фиксируем ее двойной гайкой с наружной стороны. Вставляем в отверстие электрод и закручиваем барашковый болт с небольшим усилием. Теперь можно приступать к сварке.
Как сделать надежный держатель для электрода

Как сделать надежный держатель для электрода

О чем не следует забывать


На протяжении всех работ использовались такие инструменты, как дрель, болгарка и сварочный аппарат. Все они требуют повышенного внимания, т. к. несоблюдение элементарных правил безопасности и пренебрежение к средствам индивидуальной защиты (рабочие рукавицы, очки, сварочная маска и спецодежда с длинным рукавом из негорючих материалов) может стать причиной травм, иногда достаточно серьезных.
Как сделать надежный держатель для электрода

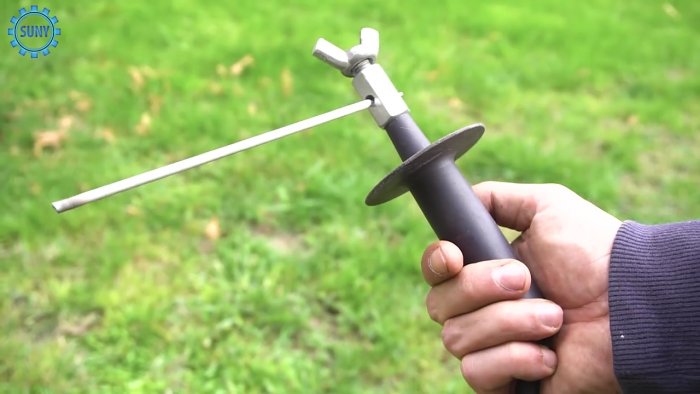

Испытание

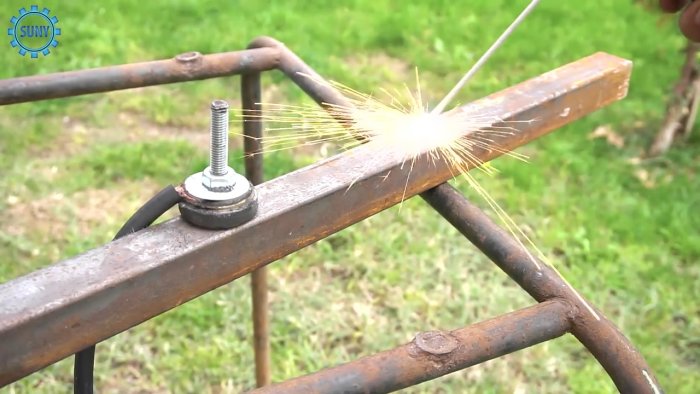

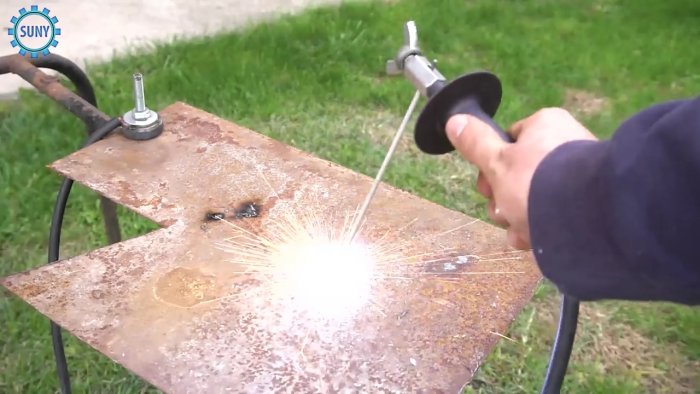

Проведя пробную сварку, могу с уверенностью сказать, что наш самодельный держатель является полноценной заменой промышленных аналогов. Он надежно фиксирует электрод, и в случаях залипания его достаточно легко отсоединить от свариваемой поверхности (в заводской рукоятке он часто выскакивает из зажима и остается приваренным к заготовке).
Как сделать надежный держатель для электрода

Как сделать надежный держатель для электрода

Недостатком можно считать лишь тот факт, что данная рукоятка выполнена из пластика, хоть и прочного. При продолжительной работе в любом случае происходит нагрев, и ручка может деформироваться. В остальном получилась отличная рукоятка, стоимость которой – три гайки и два болта.
Как сделать надежный держатель для электрода
