Обломился винта шкива коленвала

При эксплуатации автомобиля может произойти неприятная поломка – облом винта шкива генератора, который крепится на коленвале автомобильного двигателя.
Основная причина этой неисправности – это некачественный винт, либо его перетяжка при установке шкива.
Обломился винта шкива коленвала

Данную неисправность можно отремонтировать самому. Для этого придется приложить некоторые усилия. В редких случаях удается провернуть заломыш путем ударов по небольшому зубилу молотком. Чаще всего необходимо высверливание по оси обломанного винта. Рассмотрим проведение ремонта на примере вазовского двигателя.

Инструменты и материалы


Для демонтажа обломанного винта шкива генератора нам понадобятся некоторые инструменты:
  • электрическая или ручная дрель (гайковерт);
  • сверла по металлу диаметром 3-5-7 мм;
  • конический экстрактор с левой резьбой;
  • керн;
  • плоская отвертка;
  • жидкость для ударения ржавчины и окалины (WD-40).

Этапы ремонта

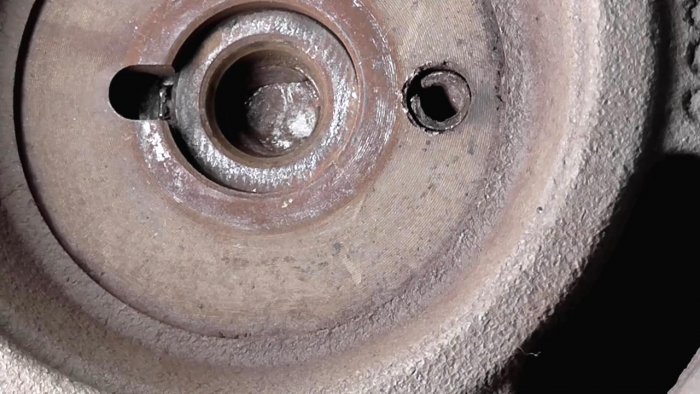

Необходимо осмотреть торцевую часть заломыша, убрать заусеницы отверткой и обработать окружность обломанного винта специальной жидкостью для ударения ржавчины и окалины (WD-40). Это облегчит последующую выемку стержня винта.

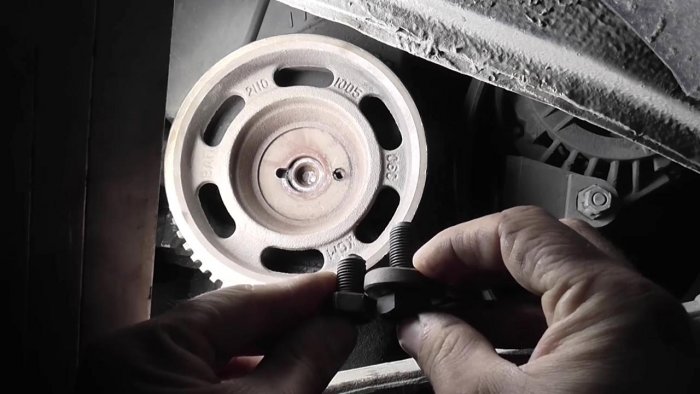

Определим примерную глубину сверления, путем сравнения обломанной части (головки) винта с новым винтом. Как правило, она не превышает 1.5 см.
Обломился винта шкива коленвала

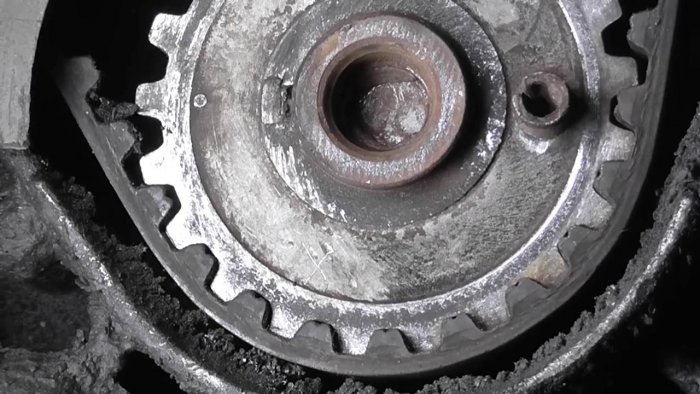

Далее определяем состояние торца заломыша. Желательно иметь ровную поверхность, перпендикулярную оси винта. Если поверхность наклонная, необходимо подобрать соответствующее сверло и немного поработать с ним. Это приведет поверхность к ровному состоянию и облегчит сверление.
Обломился винта шкива коленвала

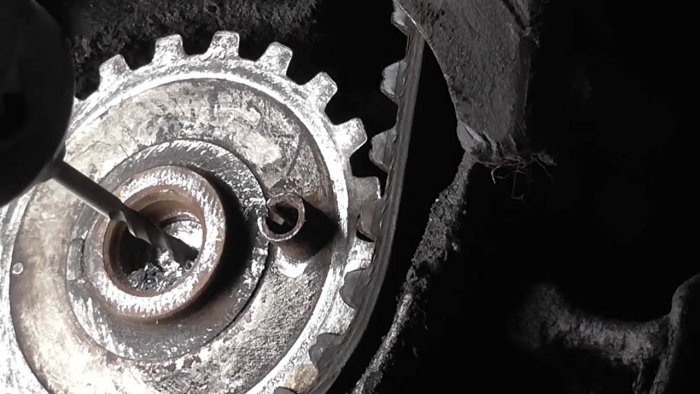

Накерниваем точку сверления обломанного винта. Закаленным прочным сверлом по металлу диаметром 3 мм (желательно отечественного производства) начинаем рассверливать обломанный винт на всю его глубину.
Обломился винта шкива коленвала

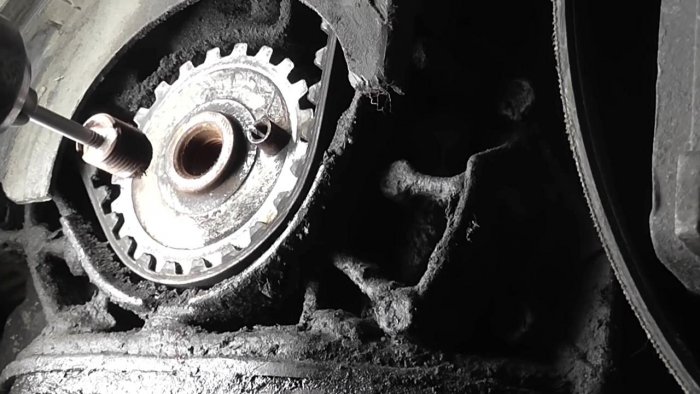

В некоторых случаях такого сверления достаточно. Остается поменять сверло на конический экстрактор с левой резьбой, вкрутить его в отверстие и выкрутить остатки винта.
Обломился винта шкива коленвала

Обломился винта шкива коленвала

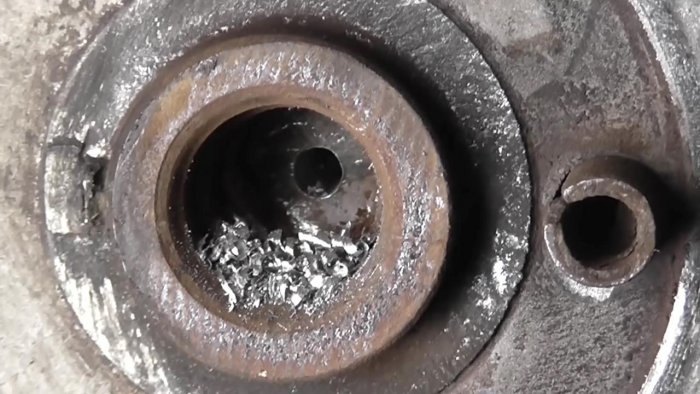

Если обломавшийся винт не поддается извлечению, необходимо повторить его сверление сверлом большего диаметра. Такое сверление сильно ослабляет заломыш, и на определенном этапе его изъятие не представляет трудностей. Его тонкие стенки можно просто разрушить, не причиняя вреда резьбе в коленвале. После извлечения заломыша необходимо тщательно извлечь все остатки металла из коленвала.
Обломился винта шкива коленвала

Выводы


Небольшое количество инструментов и навыки работы с ним позволили произвести довольной сложный вид ремонта – извечение обломыша винта, соединяющего шкив генератора с коленвалом.
