Отливка бобышки троса своими руками

Часто встречается такая проблема – оторвалась бобышка на конце тросика, фиксирующая его на рукоятке газа. Обычно проблема решается заменой троса в сборе, но можно попробовать восстановить фиксатор, что я с удовольствием и сделал.
Отливка бобышки троса своими руками

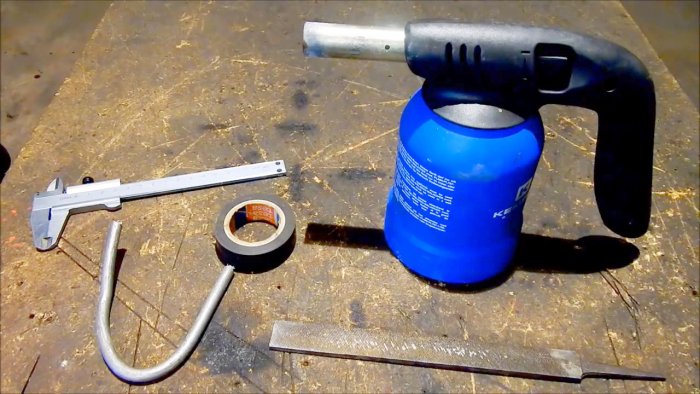

Необходимые инструменты и материалы


  • Газовая горелка;
  • Угловая шлифовальная машинка с отрезным диском;
  • Дрель (сверлильный станок) и набор сверл по металлу;
  • Плоскогубцы;
  • Напильник, нож;
  • Штангенциркуль;
  • Олово;
  • Диэлектрическая лента;
  • Болт длиной 3-5 см и отрезок металлического прута диаметром 6 мм (длина должна быть на 2-3 см больше);

Отливка бобышки троса своими руками

Подготовительные работы

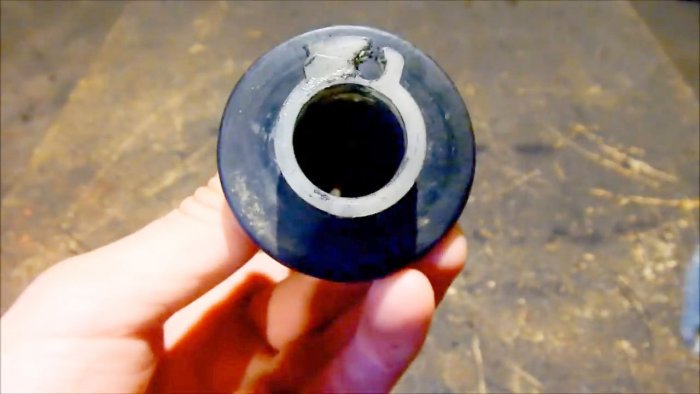

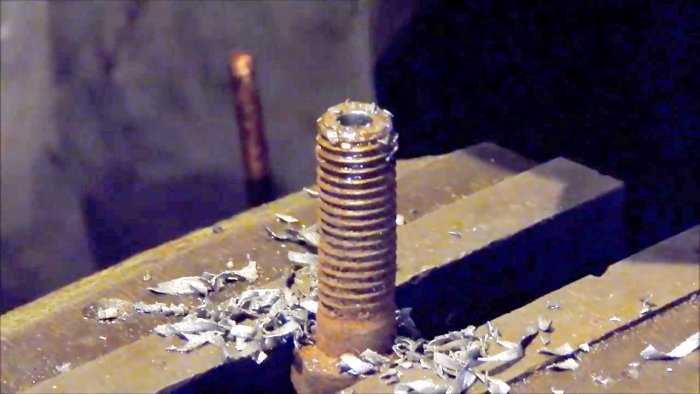

Первым делом измеряем диаметр отверстия (куда вставляется бобышка троса) на рукоятке газа при помощи штангенциркуля. Он составляет 6 мм, поэтому нам необходимо взять сверло по металлу такого же размера. Зажимаем в тисках болт, установив его вертикально, и по центру просверливаем сквозное отверстие.
Отливка бобышки троса своими руками

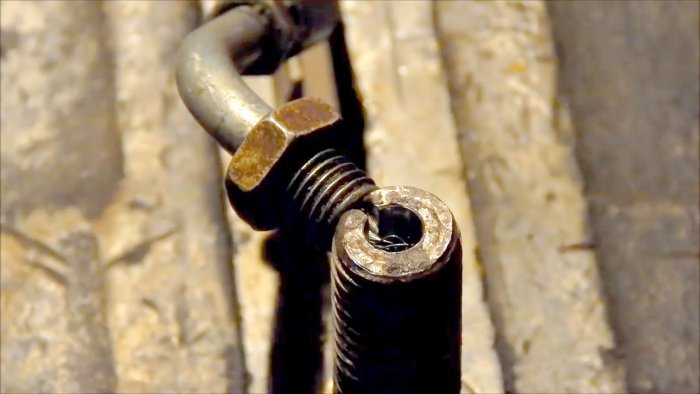

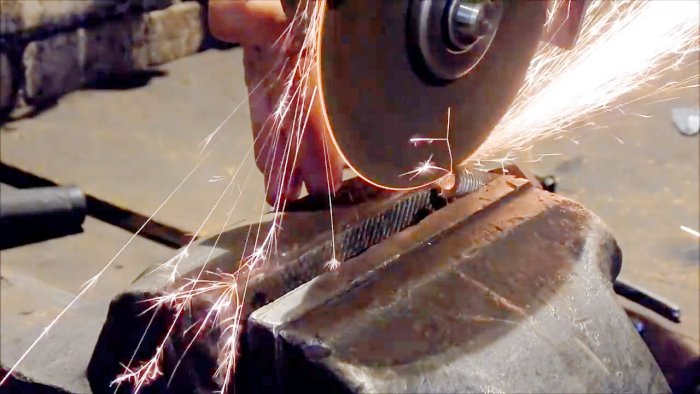

Далее необходимо сделать боковую прорезь параллельно длине болта до 10 мм. Делаем это при помощи болгарки, зажав для удобства болт под углом.
Отливка бобышки троса своими руками

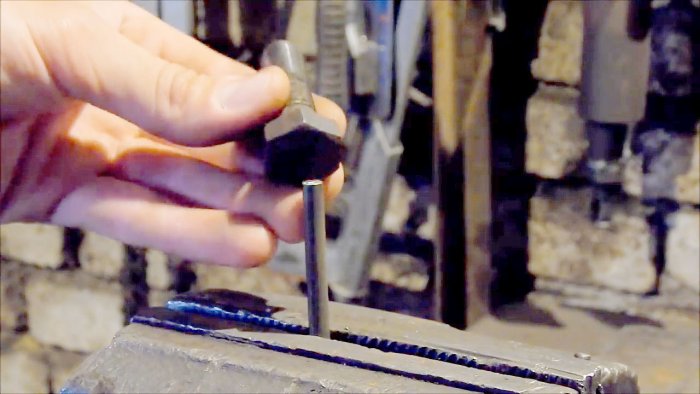

Далее устанавливаем в тиски штырь и надеваем подготовленный болт разрезом вверх. Полученное углубление должно соответствовать толщине посадочного места на рукоятке газа.
Отливка бобышки троса своими руками

Отливка бобышки троса своими руками

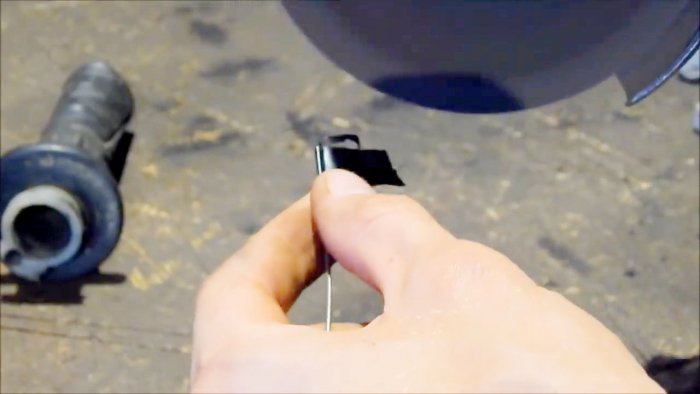

Далее ровно обрезаем оторванный конец троса. Для этого его следует обмотать изолентой (достаточно в один слой) и сделать аккуратный отрез угловой шлифмашинкой.
Отливка бобышки троса своими руками

Отливка бобышки троса своими руками

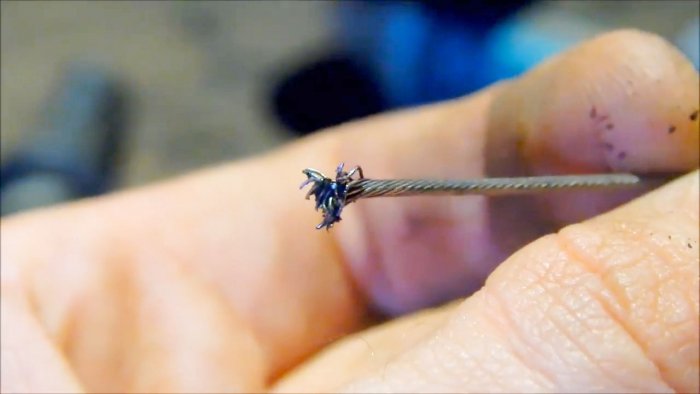

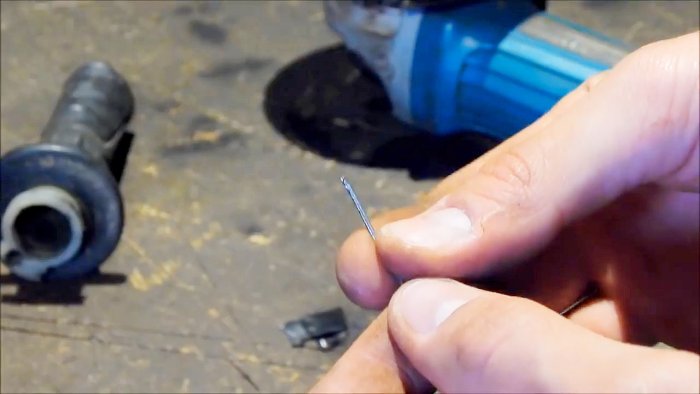

Ровный край необходимо немного распушить. Для этого зажимаем его в плоскогубцах и любым металлическим инструментом сгибаем в стороны волокна тросика. Подготовленный таким образом конец троса должна быть не более 2-3 мм и помещаться в отверстии болта.
Отливка бобышки троса своими руками

Отливка бобышки

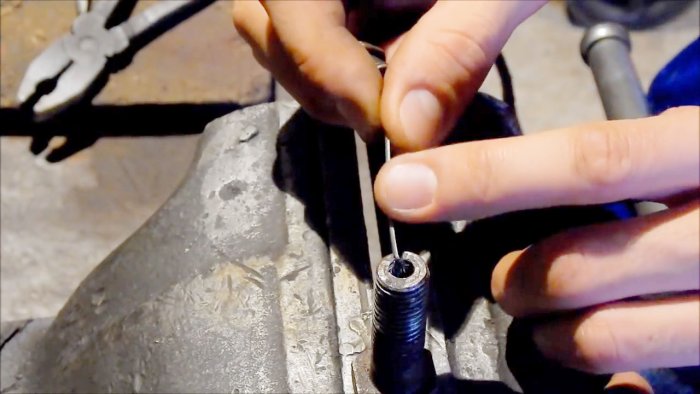

Через прорезь вставляем распушенный край троса в импровизированную форму для литья.
Отливка бобышки троса своими руками

Отливка бобышки троса своими руками

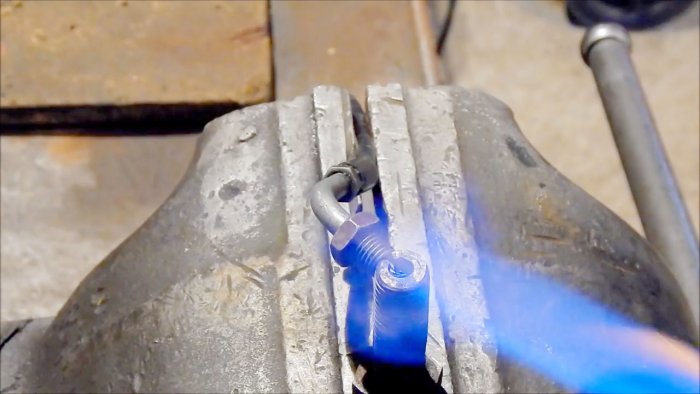

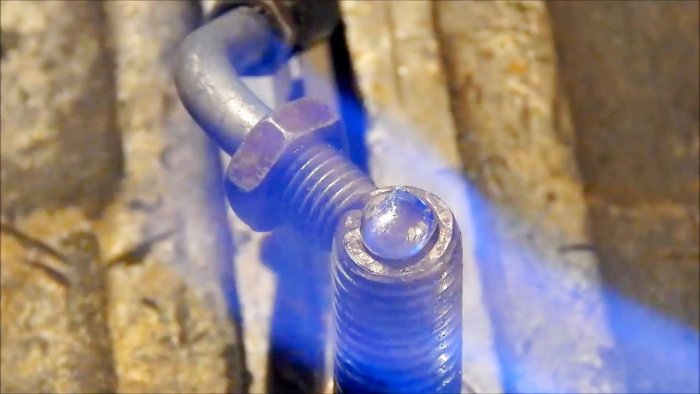

При помощи газовой горелки расплавляем олово таким образом, чтобы оно заполнило пустоту внутри болта.
Отливка бобышки троса своими руками

Отливка бобышки троса своими руками

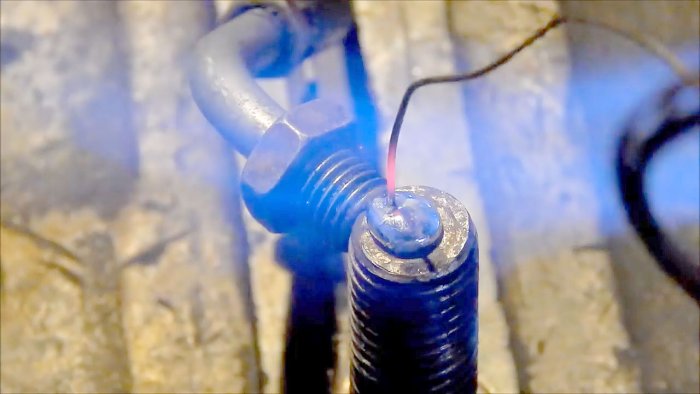

Далее греем верхнюю часть болта и куском стальной проволоки проверяем отсутствие пустот.
Отливка бобышки троса своими руками

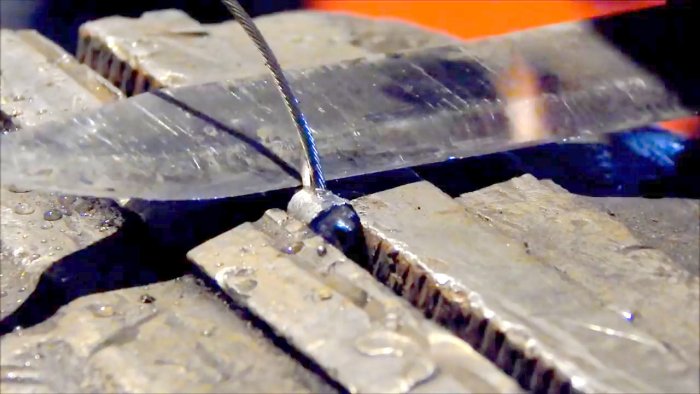

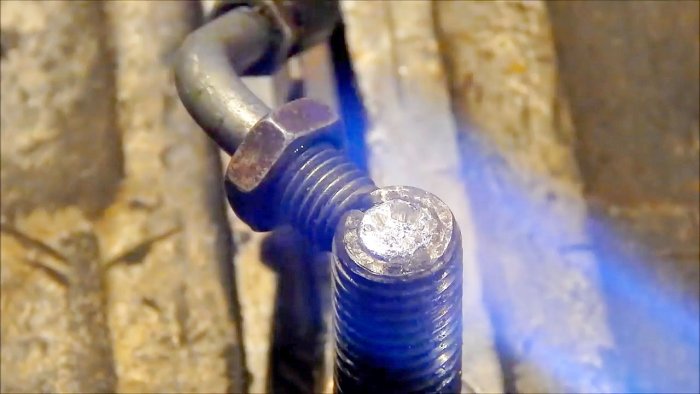

В случае излишек расплава сверху, достаточно просто смахнуть их металлическим предметом, пока олово не затвердело, после чего позволяем всей конструкции остыть.
Отливка бобышки троса своими руками

Отливка бобышки троса своими руками

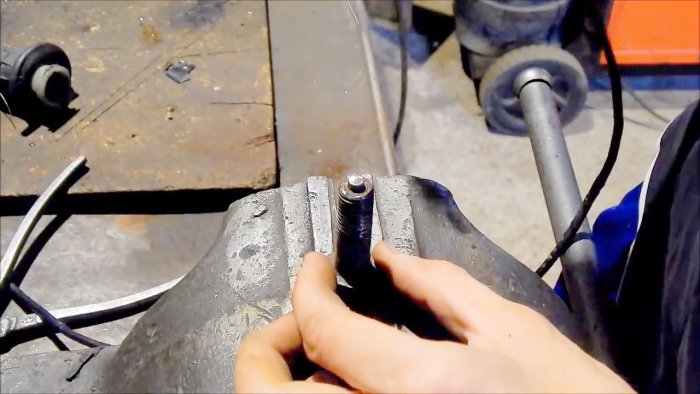

Далее следует переустановить штырь в тисках, вытащив его вверх на 1 см. Аккуратно постукивая по шляпке болта, насаживаем его глубже на металлический стержень, который таким образом выталкивает нашу отливку.
Отливка бобышки троса своими руками

Отливка бобышки троса своими руками

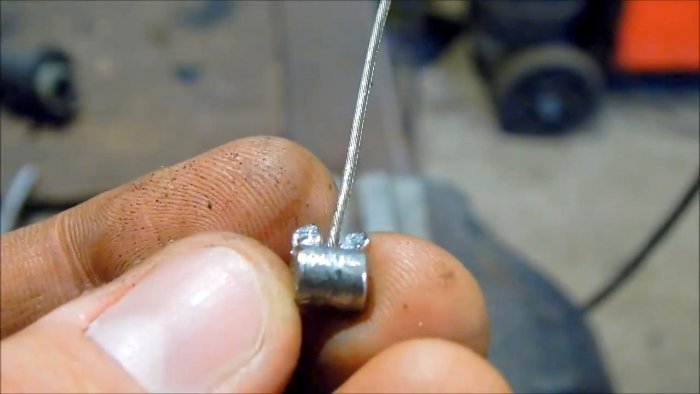

Убираем излишки олова (там, где была прорезь) ножом и слегка обрабатываем края бобышки напильником.
Отливка бобышки троса своими руками

После этого можно установить трос на рукоятку газа, вставив восстановленный фиксатор в посадочное место. Обратите внимание на отсутствие люфта бобышки – это положительно скажется на сроке службы восстановленного соединения.
Отливка бобышки троса своими руками

Техника безопасности


Выполнение вышеперечисленных действий требует соблюдения целого ряда правил безопасности, которые предусмотрены для проведения работ с электроинструментом. Используя открытое пламя горелки, предварительно убедитесь в отсутствии рядом горючих и взрывоопасных предметов. Также ни в коем случае не пренебрегайте индивидуальными средствами защиты дыхательных путей (респиратор или маска), чтобы защитить себя от паров расплавленного металла.
После проделанной работы у вас останется форма отливки, и вы всегда сможете оказать помощь своим друзьям, если у них произойдет такая же поломка. В этом случае восстановление займет гораздо меньше времени.
Отливка бобышки троса своими руками

Смотрите видео процесса



Прокомментировать
