Ручная мини мойка под любые задачи

Помыть быстро автомобиль, окно дома, почистить решетку струей под давлением - нет ничего проще при использовании этой самодельной мини мойки. Она работает от встроенного аккумулятора и может быть применена в любом месте. Просто налейте мощную жидкость или просто воду в бутылку и все, аппарат готов к работе. Никаких проводов и электричества не требуется - что очень удобно.
Компактные размеры позволяют ее взять с собой куда угодно. Водяной насос развивает давление - 0,90 МПа, что очень много для такой крохи.

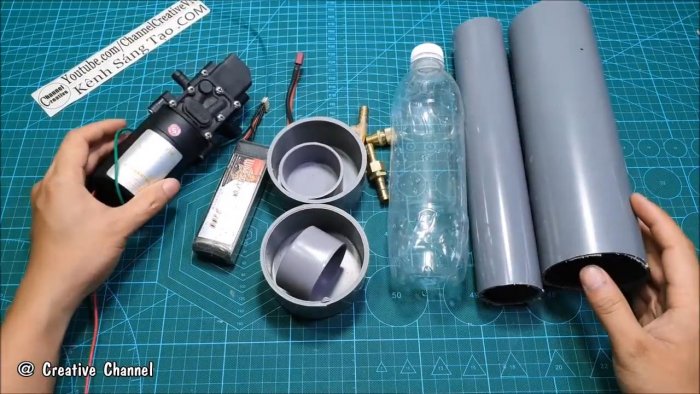

Понадобится



Также понадобится хороший клей, лучше на основе эпоксидной смолы. Шланг прозрачный силиконовый. Провода для подключения.
Ручная мини мойка под любые задачи

Изготовление ручной мини мойки


Итак, замеряем длину насоса и по его размерам отпиливаем трубу диаметра 75 мм.
Ручная мини мойка под любые задачи

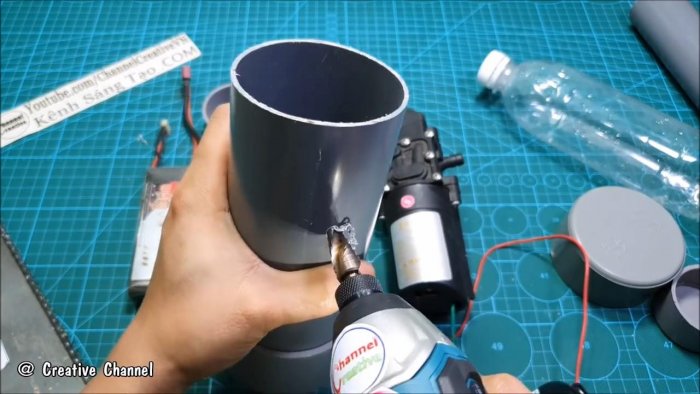

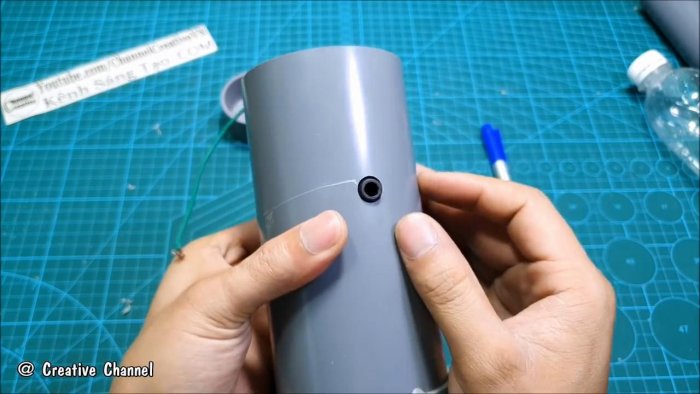

Измеряем от верха насоса расстояние до входного и выходного патрубков. А потом на этом же расстоянии сверлим отверстие в трубе ПВХ.
Ручная мини мойка под любые задачи

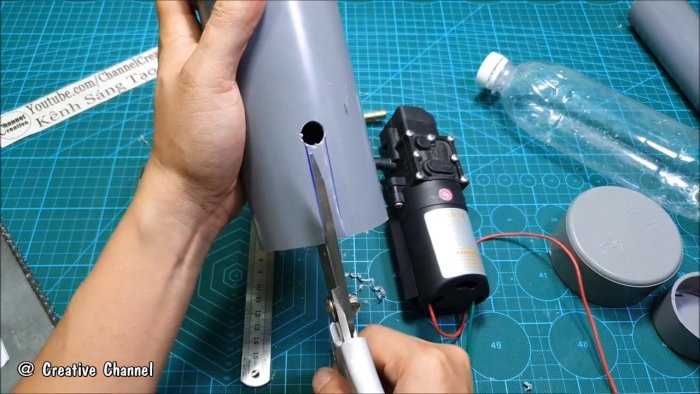

Чтобы насос влез, с одной стороны до отверстия прорезаем паз ножницами.
Ручная мини мойка под любые задачи

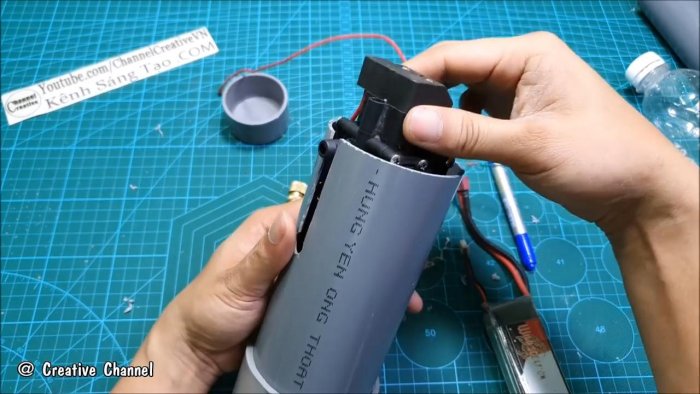

Вставляем насос.
Ручная мини мойка под любые задачи

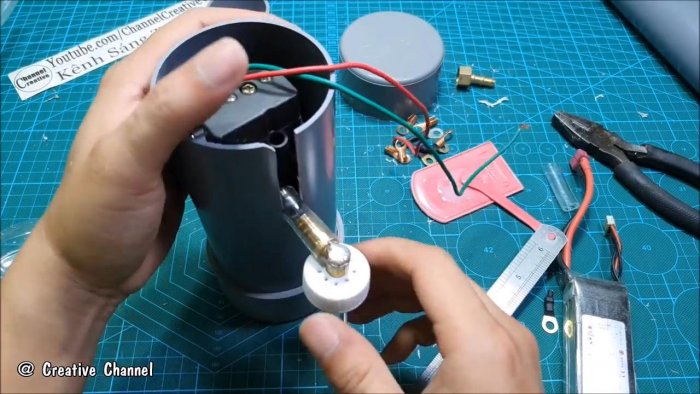

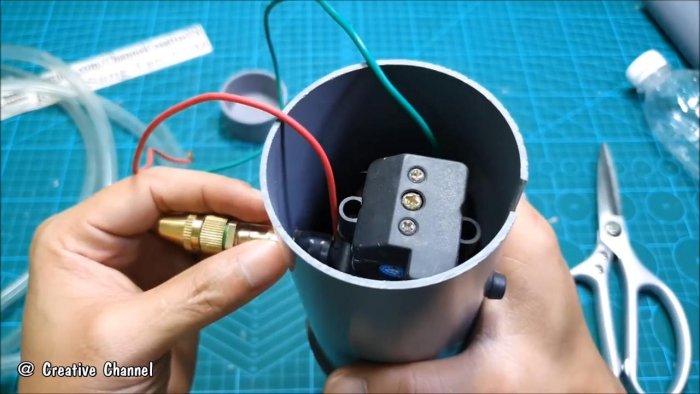

Выводим патрубок.
Ручная мини мойка под любые задачи

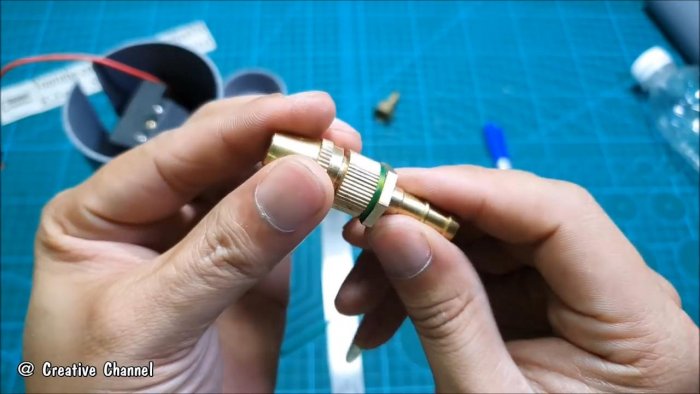

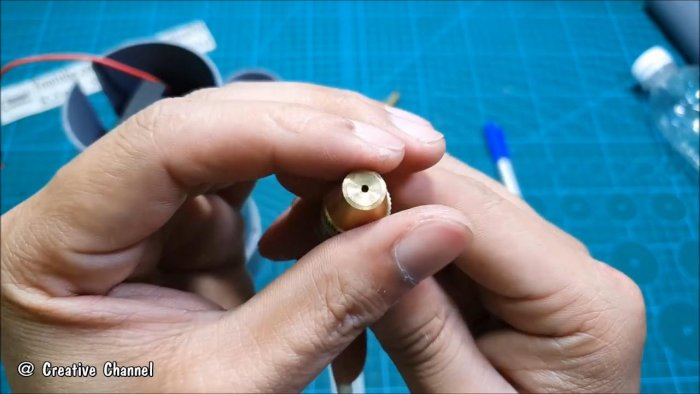

Берем вот такую форсунку со штуцером на конце (такие используются для полива сада):
Ручная мини мойка под любые задачи

Ручная мини мойка под любые задачи

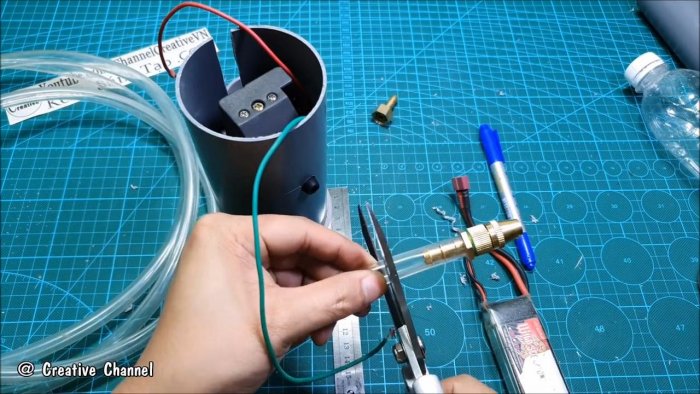

Одеваем шланг и обрезаем его.
Ручная мини мойка под любые задачи

Большая длинна не нужна, так как он будет одеваться непосредственно на выходной патрубок насоса.
Ручная мини мойка под любые задачи

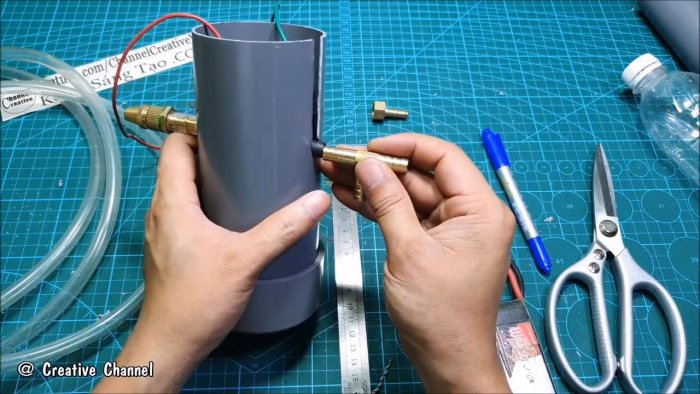

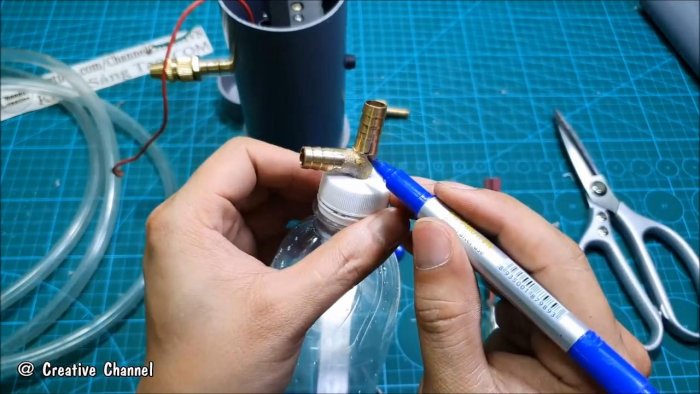

На входной патрубок нужно подобрать угловой переходник. Но, к сожалению, у меня такого не нашлось.
Ручная мини мойка под любые задачи

Поэтому я отрезал одну чать от тройника.
Ручная мини мойка под любые задачи

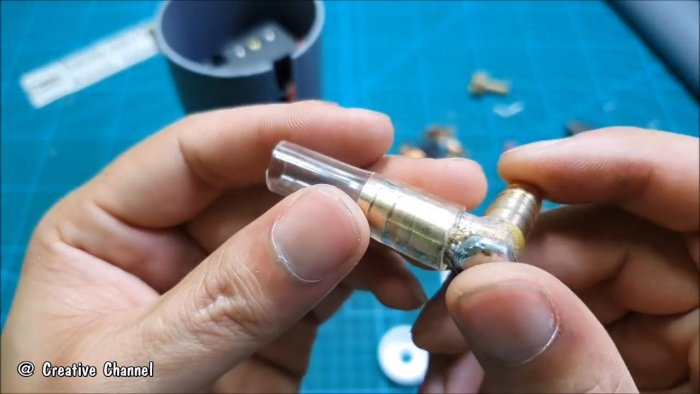

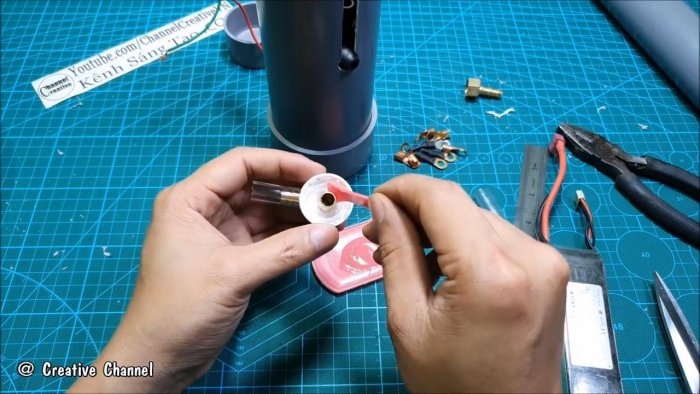

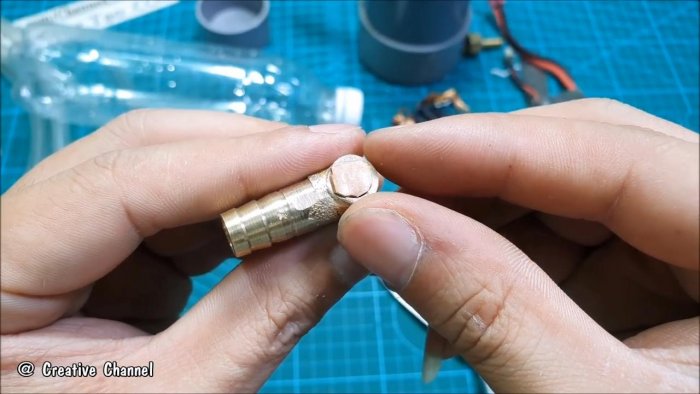

И запаял его через медную шляпку.
Ручная мини мойка под любые задачи

Ручная мини мойка под любые задачи

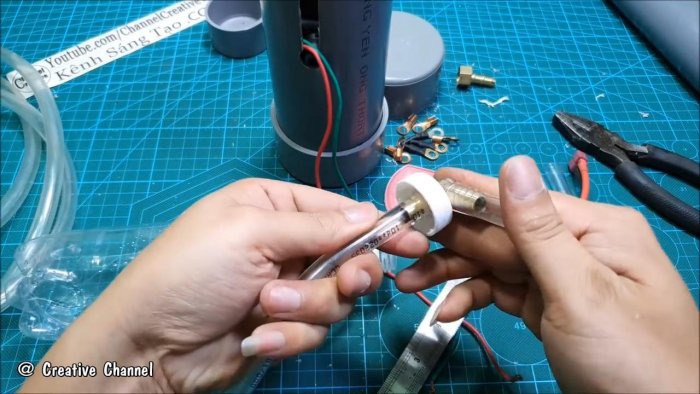

Одевает так же короткую трубку. А вторую сторону вставляем в крышку от бутылки. Проклеиваем клеем.
Ручная мини мойка под любые задачи

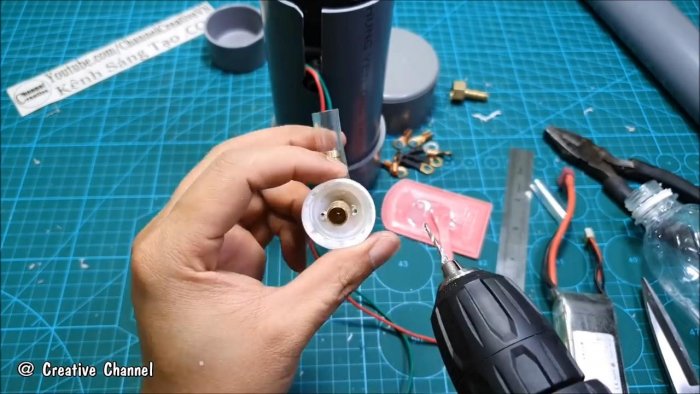

Чтобы при заборе воды не создавался вакуум, сверлим пару маленьких отверстий для пропуска воздуха.
Ручная мини мойка под любые задачи

Надеваем шланг по длине бутылки, которая будет навинчиваться.
Ручная мини мойка под любые задачи

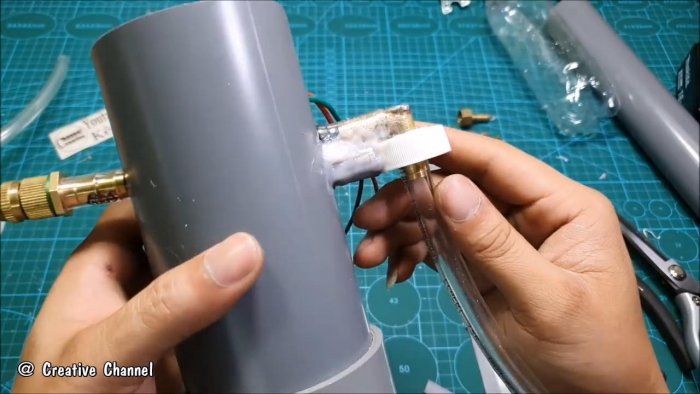

Надеваем вторым концом на насос.
Ручная мини мойка под любые задачи

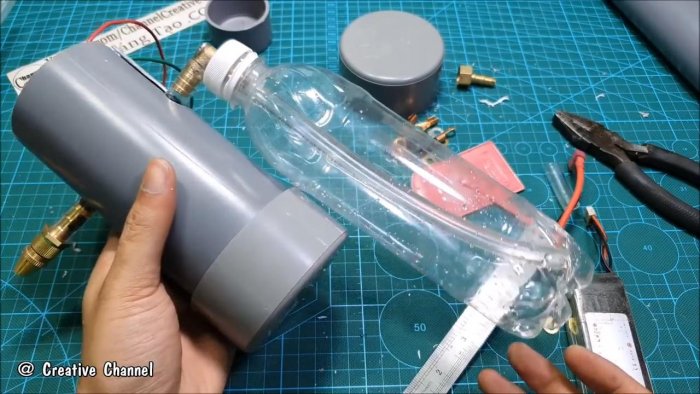

Вот так долно выглядеть.
Ручная мини мойка под любые задачи

Но конструкция получилось не совсем устойчивая - бутылка тряслась из стороны в сторону. Чтобы этого избежать был вклеен металлический шестигранник - бобышка, между корпусом и крышкой.
Ручная мини мойка под любые задачи

Далее берем трубу 50 мм под аккумулятор и отрезаем ее.
Ручная мини мойка под любые задачи

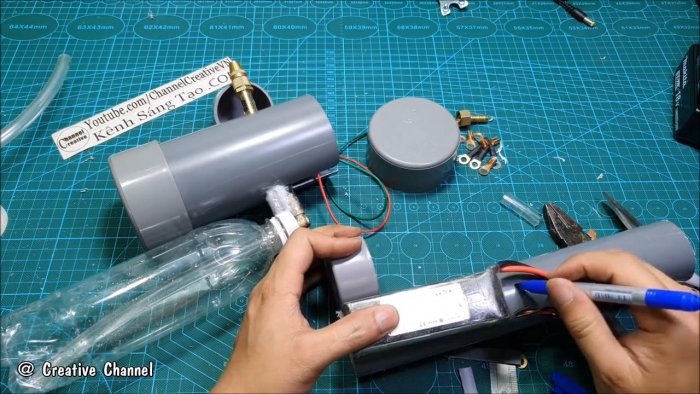

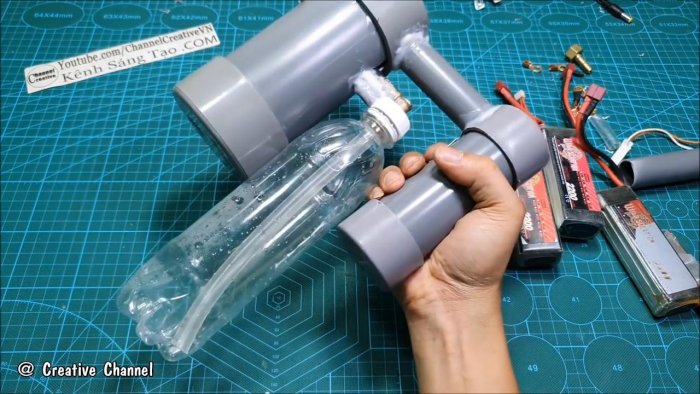

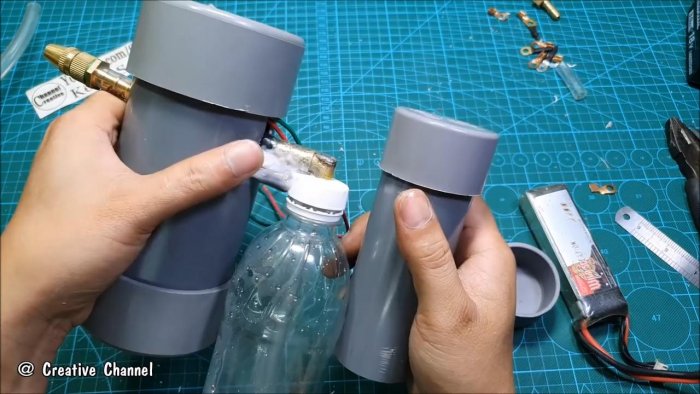

Примерно такое будет размещение.
Ручная мини мойка под любые задачи

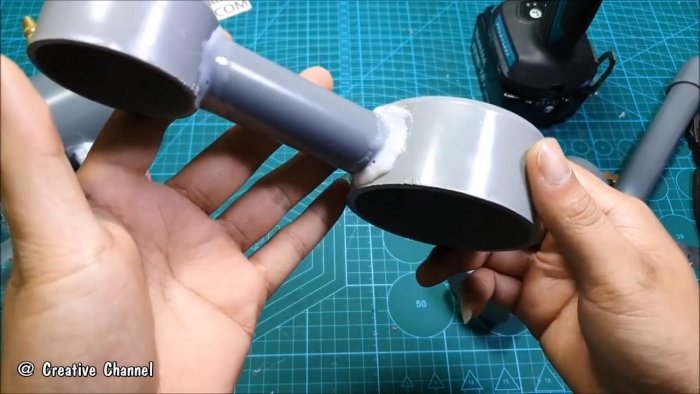

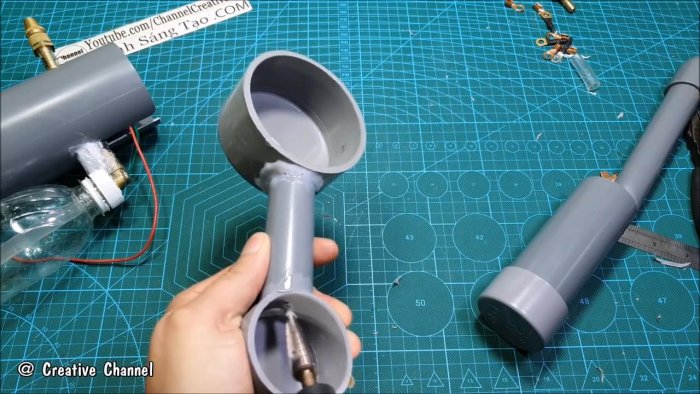

По этому расстоянию отрезаем ПВХ трубу на 20 м. Приклеиваем ее к заглушке.
Ручная мини мойка под любые задачи

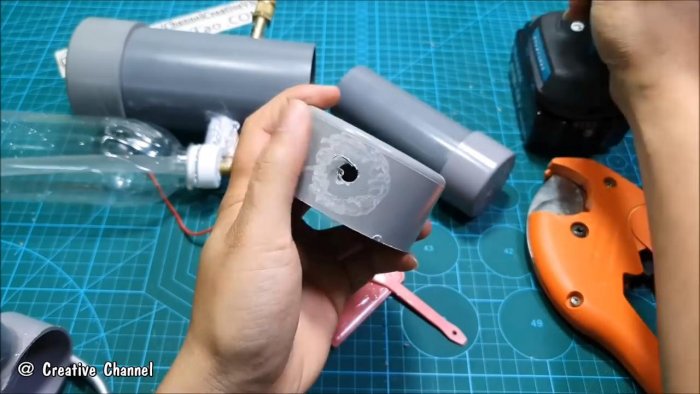

Сверлим отверстие в другой заглушке.
Ручная мини мойка под любые задачи

И приклеиваем второй конец к ней.
Ручная мини мойка под любые задачи

Так же просверлим отверстие забытое ранее.
Ручная мини мойка под любые задачи

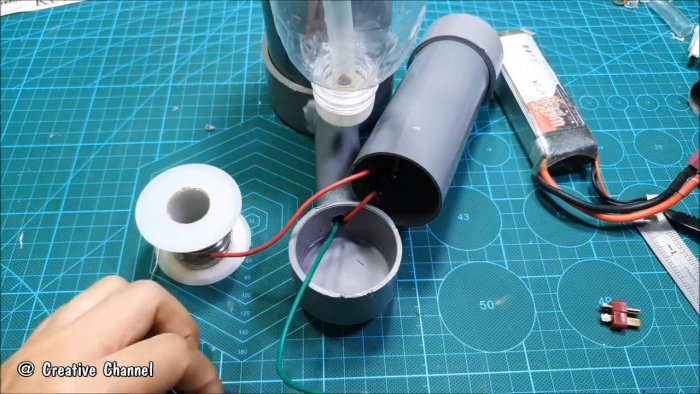

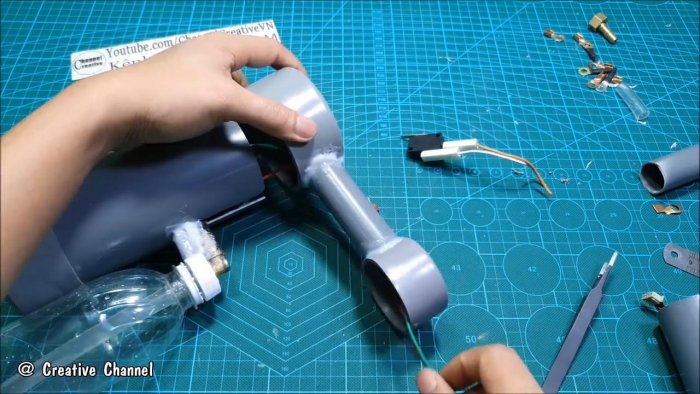

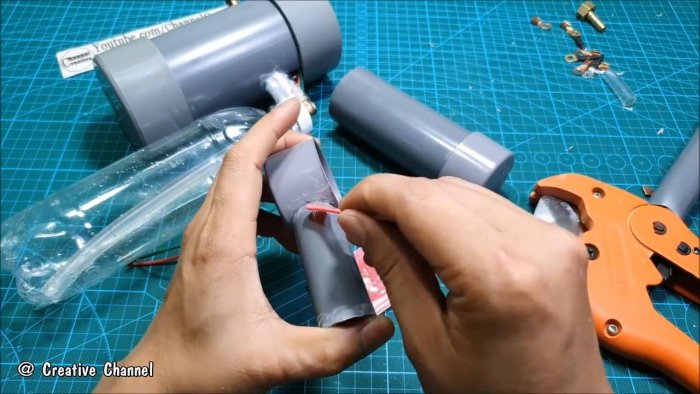

Проведем провода от насоса через эти отверстия и маленькую трубку.
Ручная мини мойка под любые задачи

Найдем концевой переключатель.
Ручная мини мойка под любые задачи

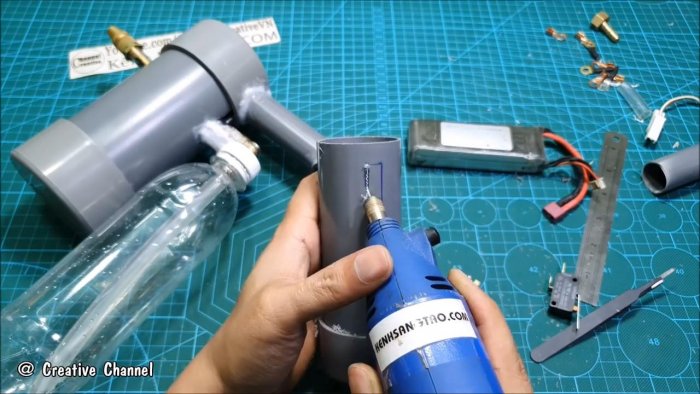

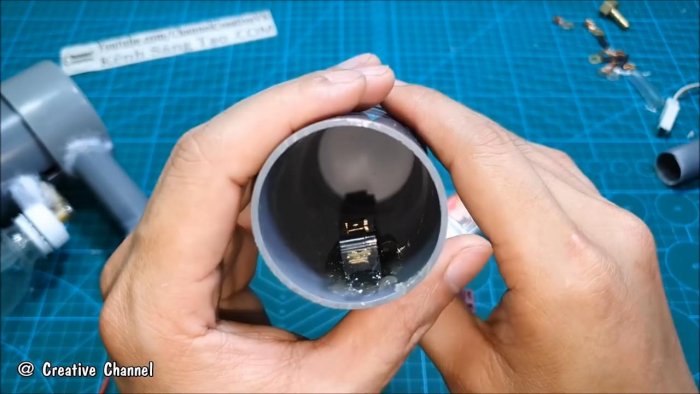

В аккумуляторном отсеке выпилим паз под кнопку.
Ручная мини мойка под любые задачи

Горячим клеем зафиксируем ее в корпусе.
Ручная мини мойка под любые задачи

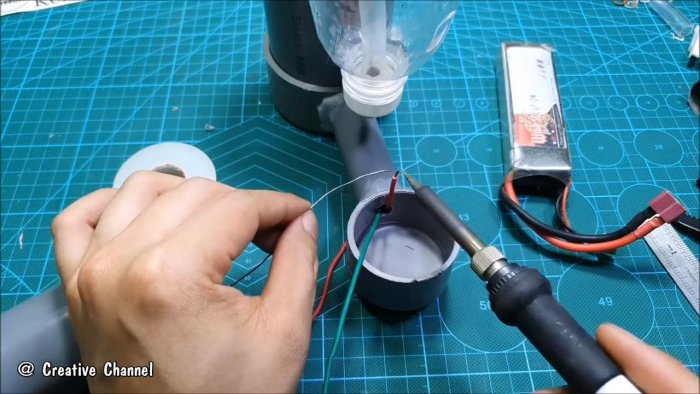

Припаиваем провода к кнопке.
Ручная мини мойка под любые задачи

Ручная мини мойка под любые задачи

Далее к колодке подключения к батареи.
Ручная мини мойка под любые задачи

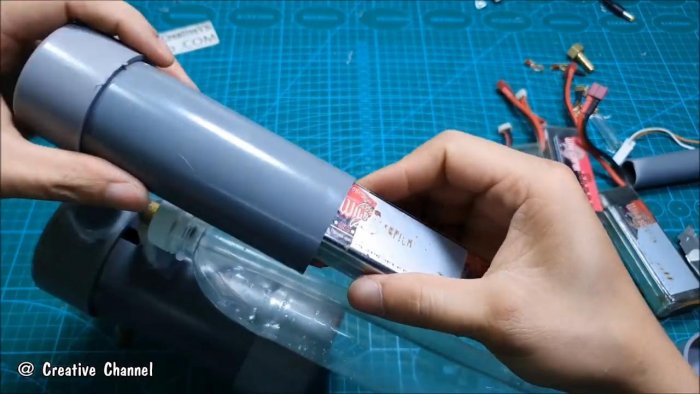

Устанавливаем аккумулятор.
Ручная мини мойка под любые задачи

Закрываем все заглушки.
Ручная мини мойка под любые задачи

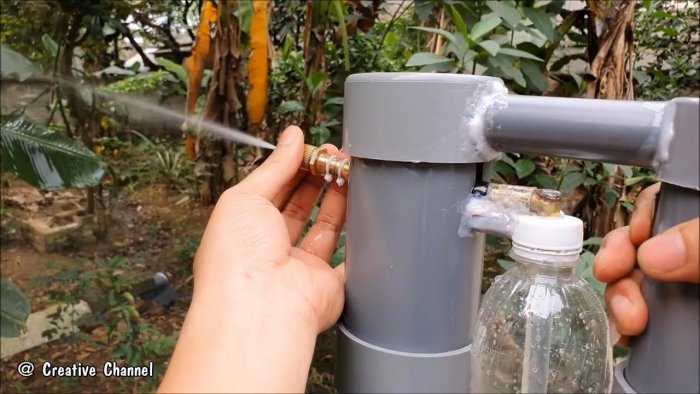

Наливаем воду и идем испытывать.
Ручная мини мойка под любые задачи

Чтобы форсунку не выбивало давлением - затянем трубку капроновыми хомутами.
Ручная мини мойка под любые задачи

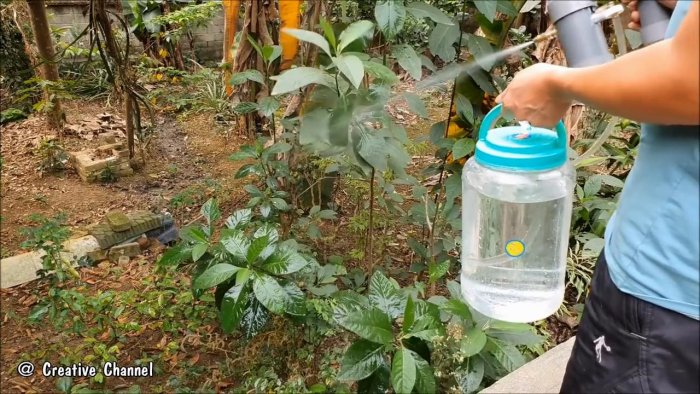

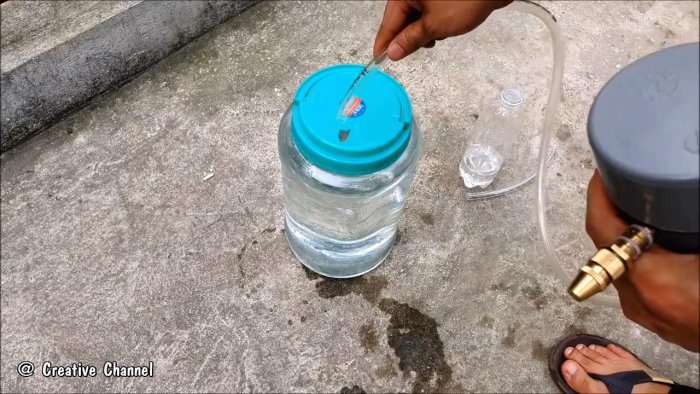

Давление прекрасное. Можно производить забор воды и из более большой емкости.
Ручная мини мойка под любые задачи

Ручная мини мойка под любые задачи

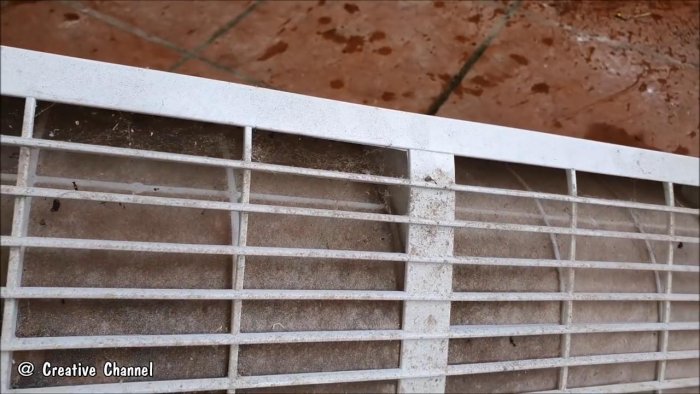

А вот конкретная задача: очистка кондиционера.
Ручная мини мойка под любые задачи

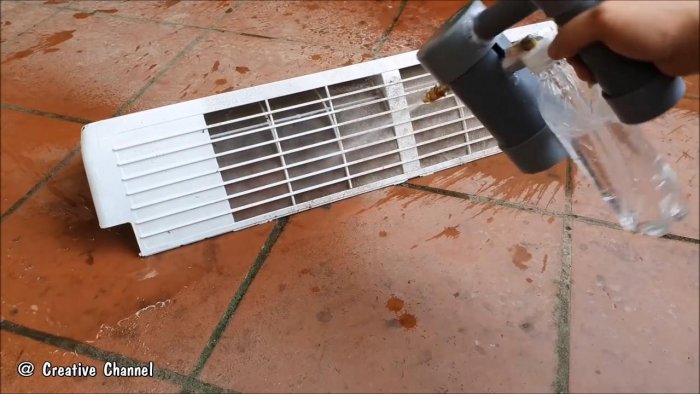

Благодаря мощной струе вся грязь разлетается быстро. За пару секунд грязная решетка превратилась в кристально белую.
Ручная мини мойка под любые задачи

Ручная мини мойка под любые задачи

Ручная мини мойка под любые задачи

Так что вещь очень нужная в любом хозяйстве. Аккумуляторной батареи хватает на 30 минут непрерывной работы насоса - этого более чем достаточно!
