Конечно, если вы видите такой насос первый раз, то как и я можете подумать, что это бред... Такой же как и изобретение вечного двигателя... Но нет, все гораздо проще и довольно легко объяснимо. Это 100% рабочая модель водяного насоса, повторенная уже не одним умельцем.
Изготовление водяного насоса
Итак, для начала я расскажу как устроен насос, а потом его принцип действия и работа в реальных условиях.
Конструкция с описанием
Вот так он выглядит. Все делано из труб ПВХ.
В данном случае конструкция имеет вид прямой трубы с различными клапанами и краниками, с ответвлением в центре более толстого диаметра трубы.
Самая толстая чать - это буфер или ресивер для накопления и стабилизации давления. Слева и справа установлены входные и выходные шаровые краны.
Я буду рассматривать насос справа на лево. Так как правая сторона - это вход для воды, а левая - выход.
Вообщем, уяснили, что вода подается на шаровый кран справа. Далее идет на тройник. Тройник, разделяет потоки. Вверх подает к клапану, который закрывается при достаточном давлении. А прямой поток подается на клапан, который открывается при достижении нужного давления.
Затем, идет опять тройник на ресивер и уже на выход. А, ещё манометр, но его может и не быть, не столь важен.
Детали

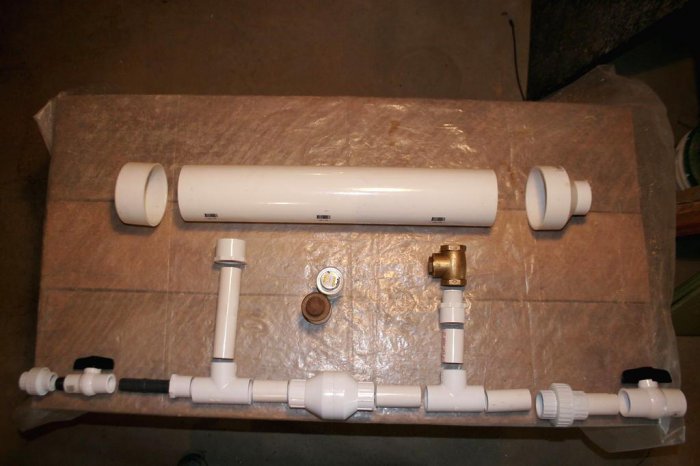

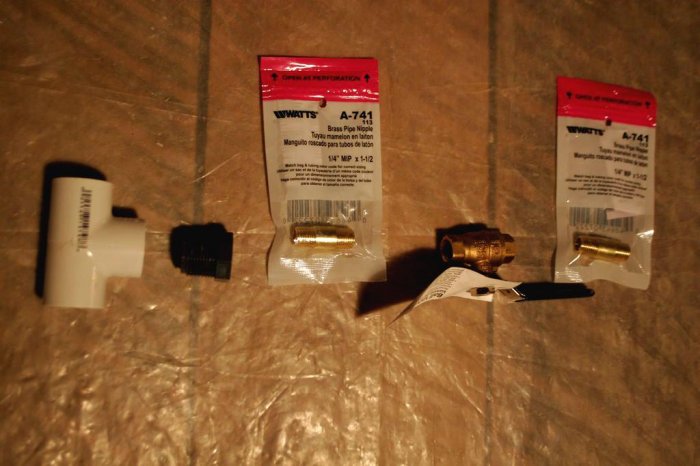

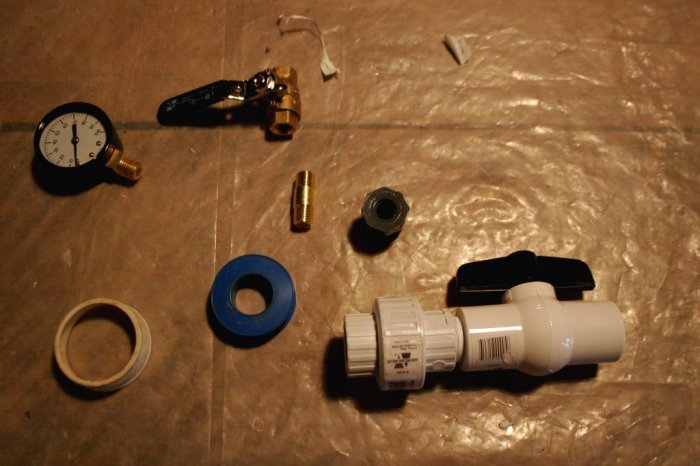

Все детали разложены перед сборкой. Я использую ПВХ трубы, они клеются на клей, но вполне можно использовать и полипропилен.

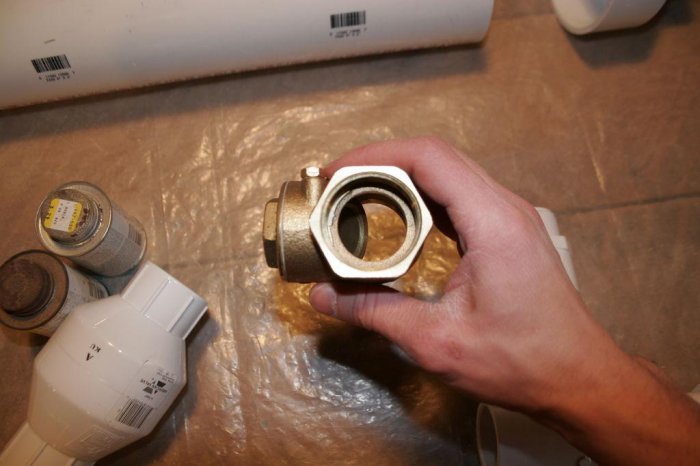

Клапан.
Сборка

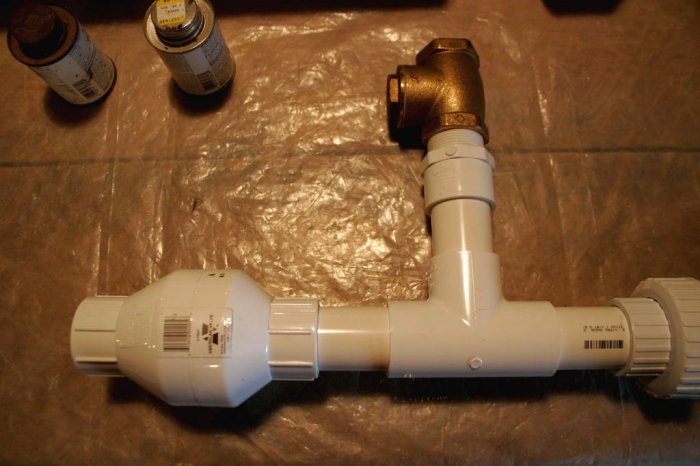

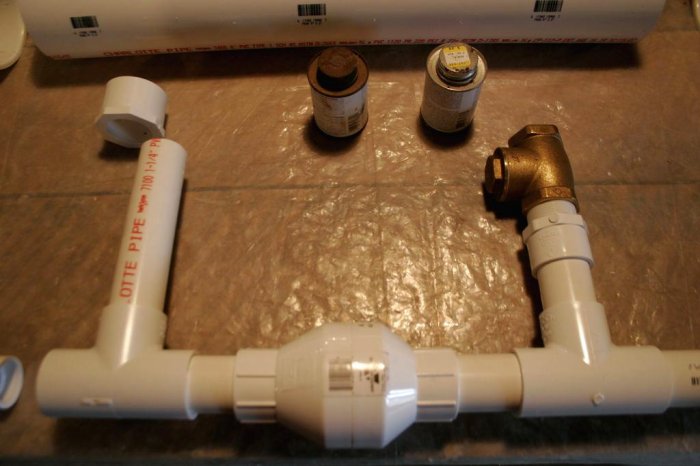

Собираю. Второй клапан по середине и выглядит немного иначе. Разница этих двух клапанов в том, что изначально латунный клапан будет всегда открыт, а клапан из ПВХ изначально всегда закрыт.

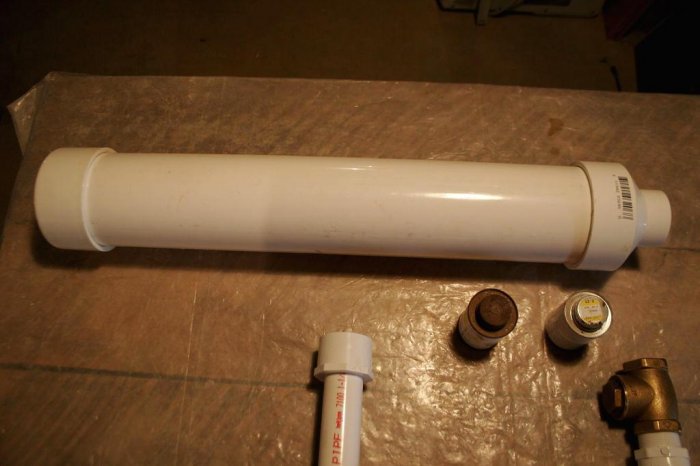

Собираем буфер-ресивер.

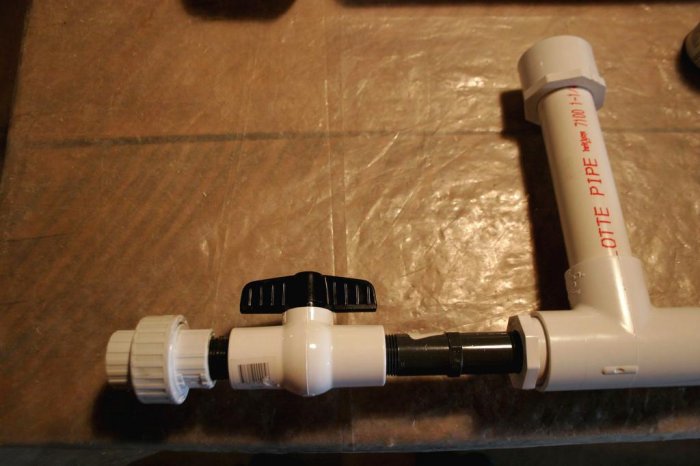

Конечная часть насоса.

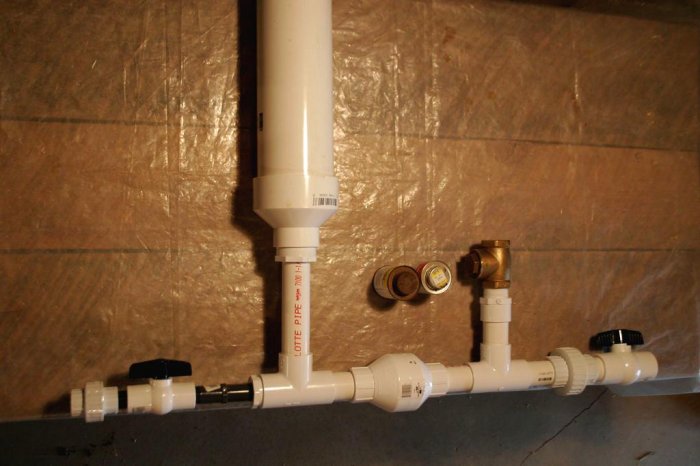

Почти готовый образец.

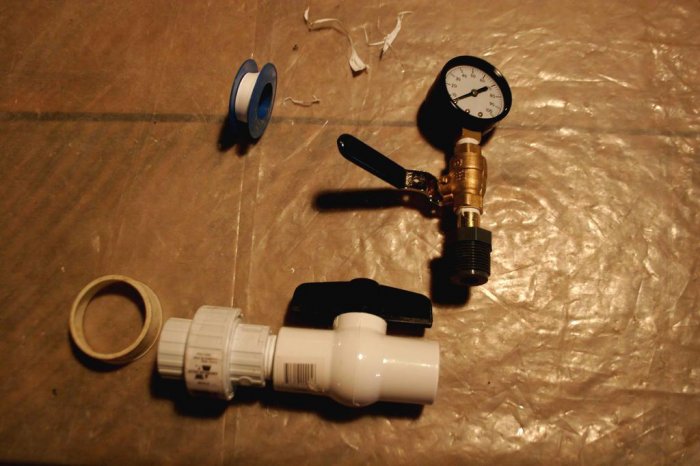

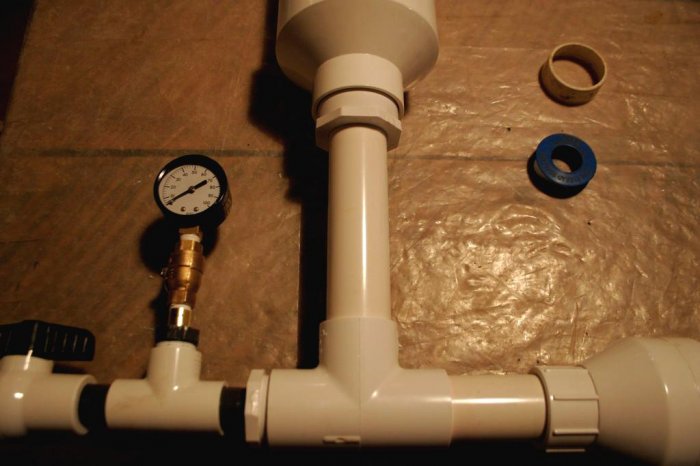

Добавим манометр для замера давления в работе.
Водяной насос с манометром готов к испытаниям.
Испытания насоса
Пришло время установить и испытать насос. Хочу немного оговориться и сказать, что насос не то чтобы качает воду, а скорее усиливает её напор. Я имею в виду, что для работы насоса необходимо начальное давление.
Для этого установим насос в небольшом ручье. Подключим длинную трубу в несколько метров (это обязательно условие) и будем забирать воду с небольшого возвышения. В итоге к насосу вода будет течь сама.
![Водяной насос без питания](/uploads/posts/2018-03/1522252210_32.jpg)
![Водяной насос без питания](/uploads/posts/2018-03/1522252240_33.jpg)

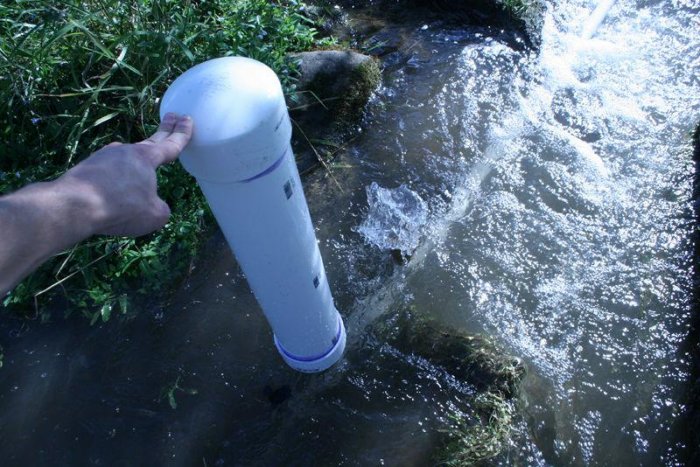

Ставим ресивер вертикально, латунный клапан должен быть на открытом воздухе.
![Водяной насос без питания](/uploads/posts/2018-03/1522252222_36.jpg)
![Водяной насос без питания](/uploads/posts/2018-03/1522252182_38.jpg)
И насос, щелкая клапанами начинает подавать воду выше уровня забора. Гораздо выше уровня забора воды вначале трубы.
![Водяной насос без питания](/uploads/posts/2018-03/1522252263_34.jpg)
Принцип работы водяного насоса
Все это кажется по истине удивительным и невероятным, но тут нет никакого секрета. Такие водяные насосы ещё называют гидроударными и работают они так:
Когда подается вода, то она сразу устремляется в открытый клапан.
![Принцип работы водяного насоса](/uploads/posts/2018-03/1522256744_90.jpg)
Как только вода наберет небольшой разбег этот клапан резко закроется. А так как столб воды в трубе имеет инерцию как и любая физическая масса, то произойдет гидроудар, который создаст избыточное давление, способное открыть второй клапан. И вода устремится в ресивер, где будет сжимать воздух.
![Принцип работы водяного насоса](/uploads/posts/2018-03/1522256735_92.jpg)
Как только избыточное давление будет погашено и станет меньше исходящего - средник клапан закроется и откроется верхний. В результате чего вода опять побежит через верхний клапан.
![Принцип работы водяного насоса](/uploads/posts/2018-03/1522256750_93.jpg)
Далее цикл повторяется.
Более подробную анимацию смотрите в видео:
Такие насосы могут создавать давление, превышающее начальное в 10 раз! И в подтверждение этому смотрите видео:
