Не заряжается аккумулятор ноутбука Восстанавливаем несложным способом

Ноутбук лежал без дела некоторое время и после включения аккумуляторная батарея отказалась заряжаться - ситуация, думаю, знакомая многим. Могут быть и другие случаи, в результате которых проходит отказ в работе встроенной батареи.
Почему же так происходит? - Самой распространенной причиной этому становится блокировка электроникой процесса заряда. Дело в том, что все аккумуляторы в в ноутбуке заряжаются в последовательной цепи. Контроллер балансовой защиты регулирует процесс равномерного распределения энергии между секциями батарей. То есть, перед началом зарядки контроллер диагностирует каждую ячейку. И если он обнаруживает слишком глубокий разряд одной из секций (или большую разницу между группами) - он не включит процесс зарядки, так как его алгоритм справедливо поймет, что не сможет выронить разницу.
Не заряжается аккумулятор ноутбука Восстанавливаем несложным способом

Разборка и диагностика

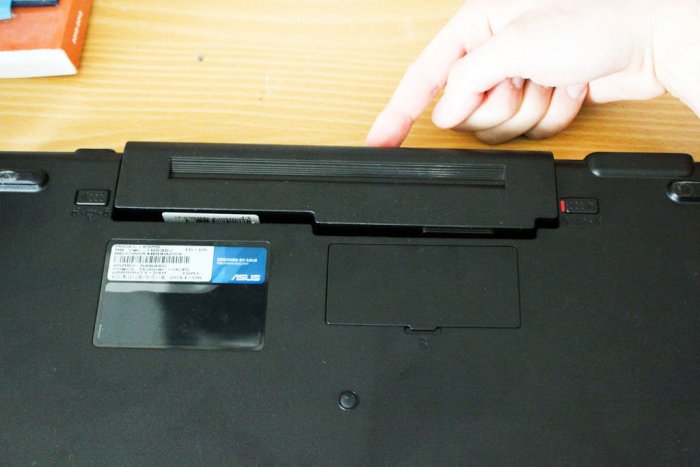

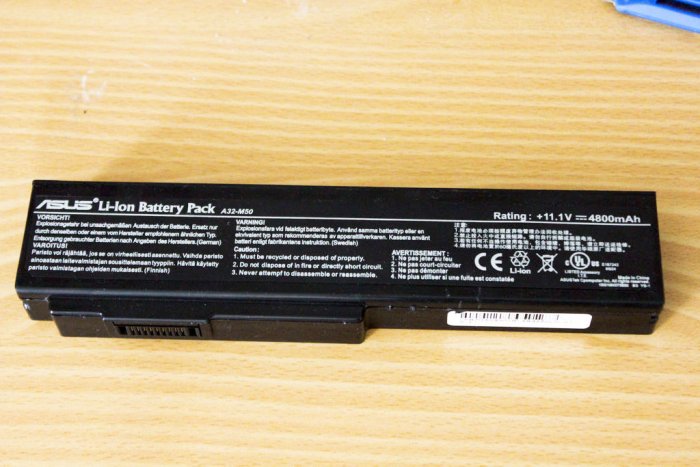

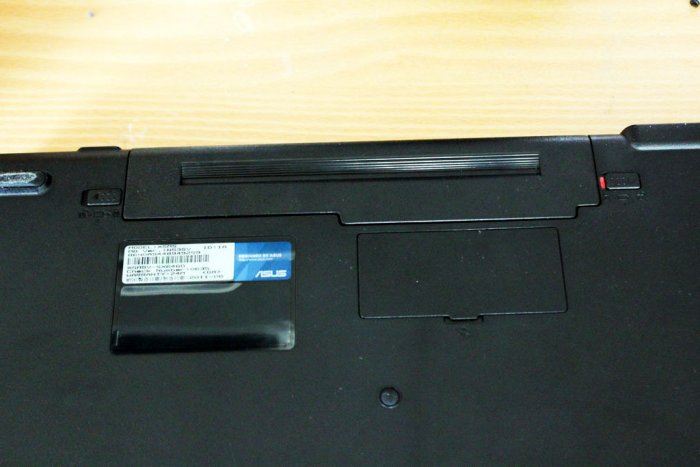

Снимаем аккумулятор с ноутбука. Тут ничего сложного.
Не заряжается аккумулятор ноутбука Восстанавливаем несложным способом

Не заряжается аккумулятор ноутбука Восстанавливаем несложным способом

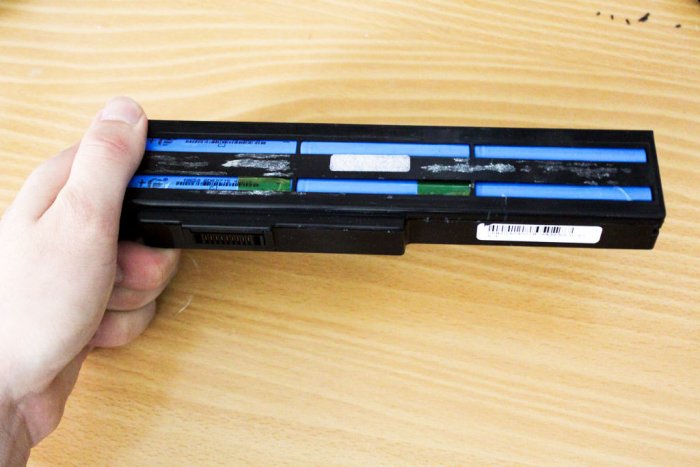

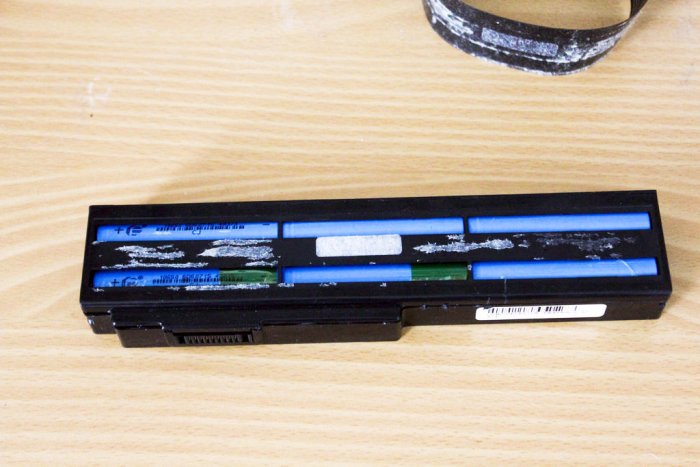

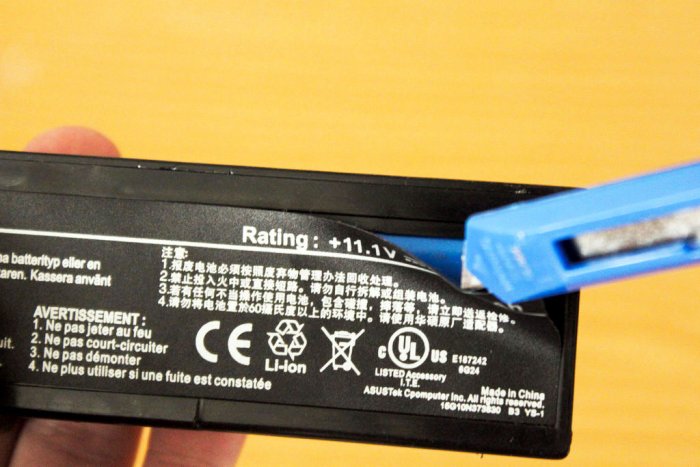

Оклеиваем наклейку. Под ней уже видны элементы.
Не заряжается аккумулятор ноутбука Восстанавливаем несложным способом

Не заряжается аккумулятор ноутбука Восстанавливаем несложным способом

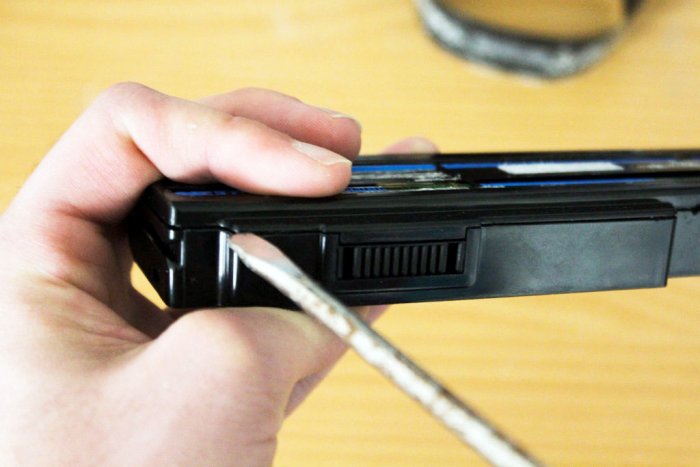

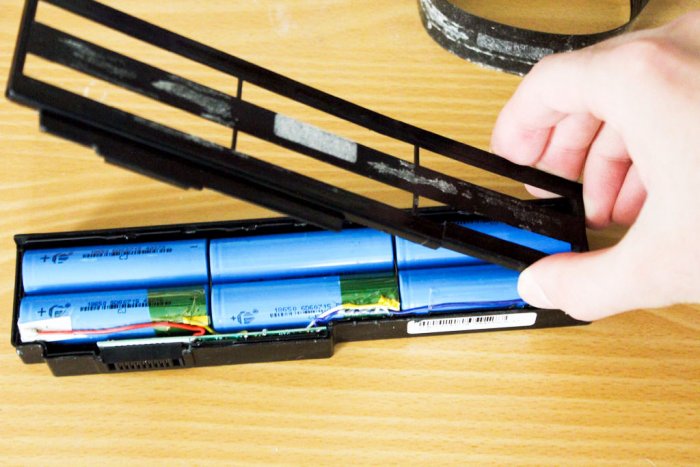

Далее необходимо разделить корпус. Поддеваем его отверткой и расщелкиваем.
Не заряжается аккумулятор ноутбука Восстанавливаем несложным способом

Естественно, разбор батареи вашего ноутбука будет отличаться.
Не заряжается аккумулятор ноутбука Восстанавливаем несложным способом

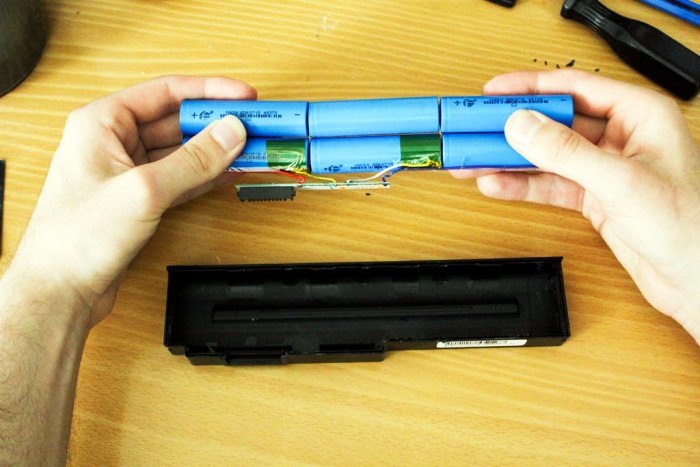

Извлекаем элементы с контроллером из нижней части корпуса.
Не заряжается аккумулятор ноутбука Восстанавливаем несложным способом

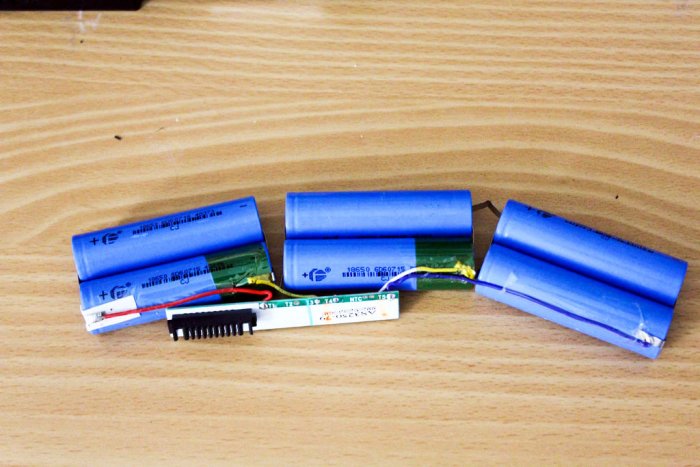

Как видите: три группы элементов. В каждой секции по два элемента включенных параллельно. Общее напряжение всего блока - 11,1 В. Следовательно, если разделить это напряжение на 3 секции то получится 3,7 В.
Измеряем поочередно каждую пару.
Не заряжается аккумулятор ноутбука Восстанавливаем несложным способом

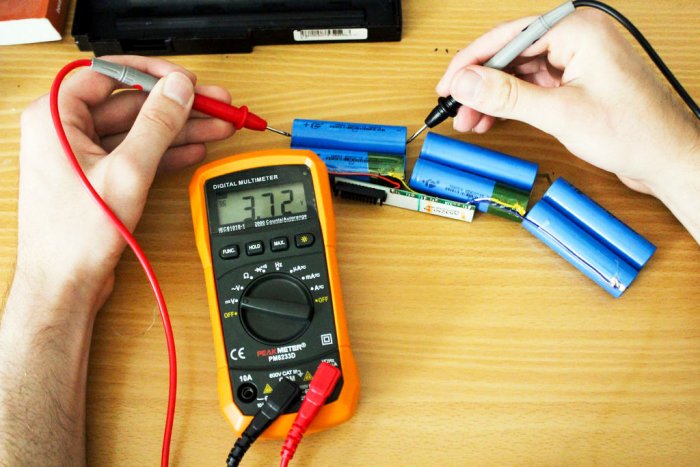

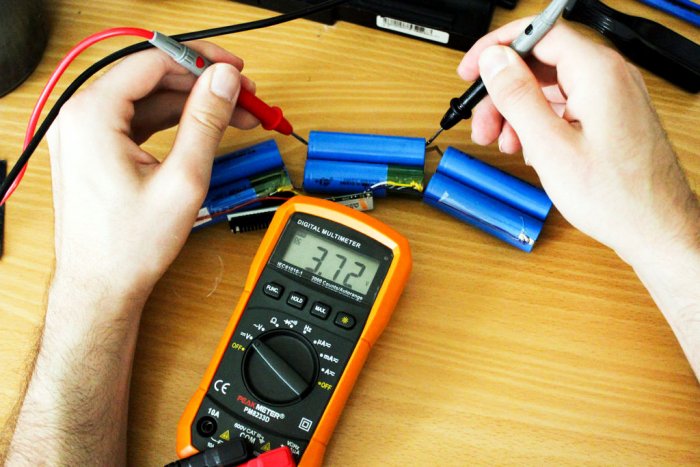

3,72 в первой группе.
Не заряжается аккумулятор ноутбука Восстанавливаем несложным способом

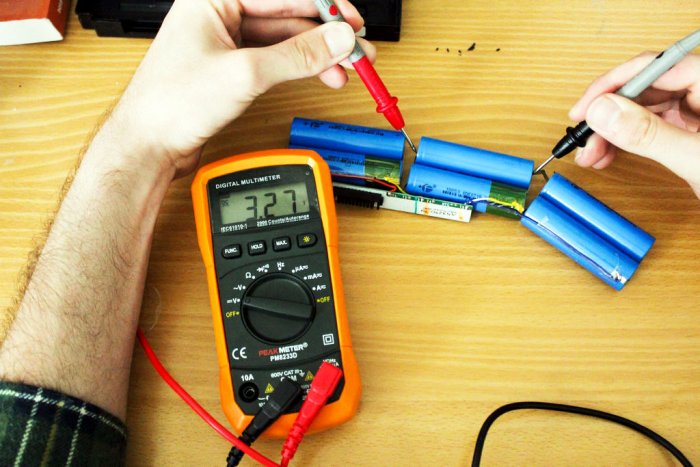

3,27 во второй.
Не заряжается аккумулятор ноутбука Восстанавливаем несложным способом

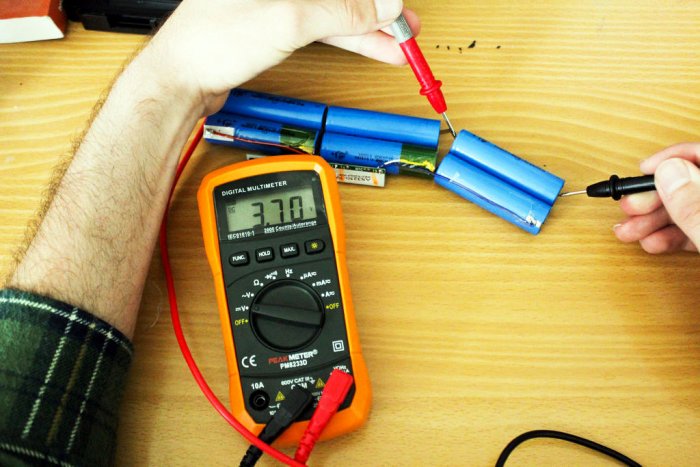

И 3,70 в третьей.
Итог теста: отчетливо видна просадка во второй группе. Из-за нее контроллер и отказывается включать зарядку всей батареи.

Восстановление батареи ноутбука


Что мы будем делать? - Будем заряжать вручную отстающую ячейку, чтобы привести ее вровень с двумя другими.
Для восстановления понадобится блок питания. Брать нужно трансформаторный блок (или другое зарядное устройство), так как импульсный может войти в защиту или выйти из строя.
Не заряжается аккумулятор ноутбука Восстанавливаем несложным способом

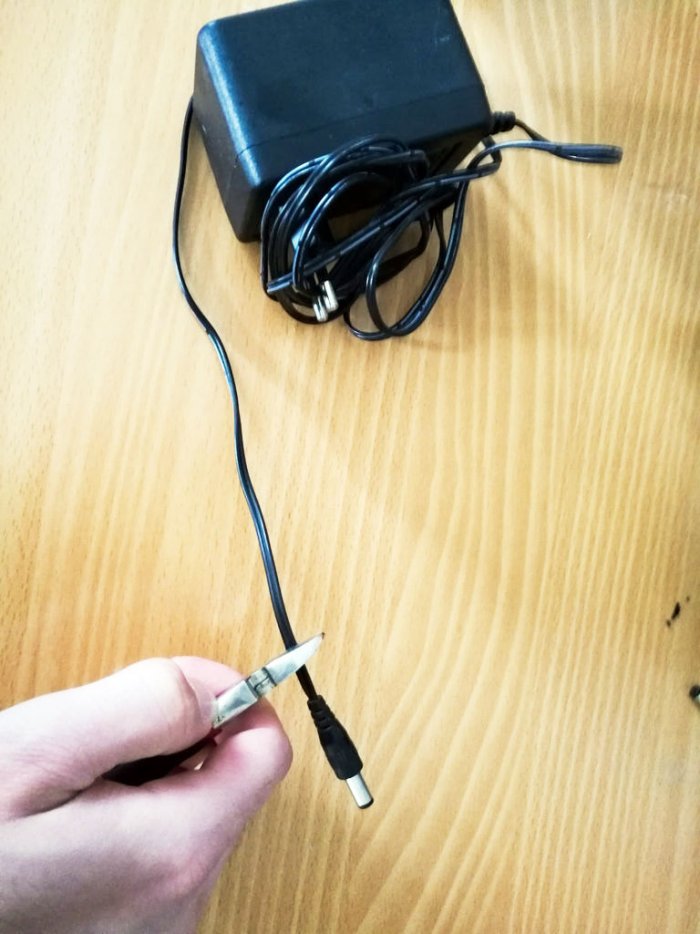

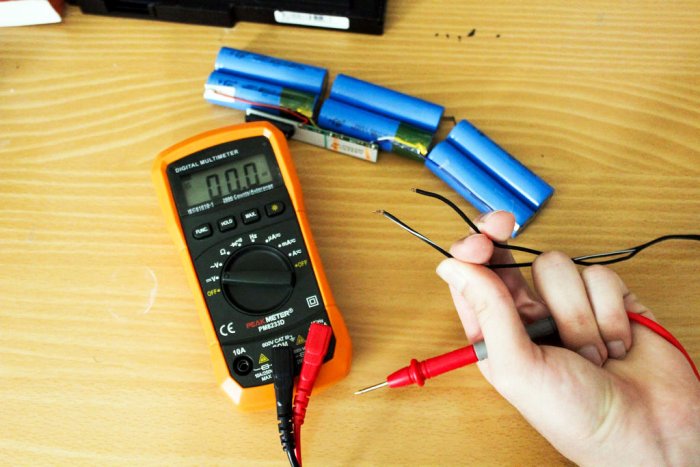

Отрезаем штеккер и зачищаем провода.
Не заряжается аккумулятор ноутбука Восстанавливаем несложным способом

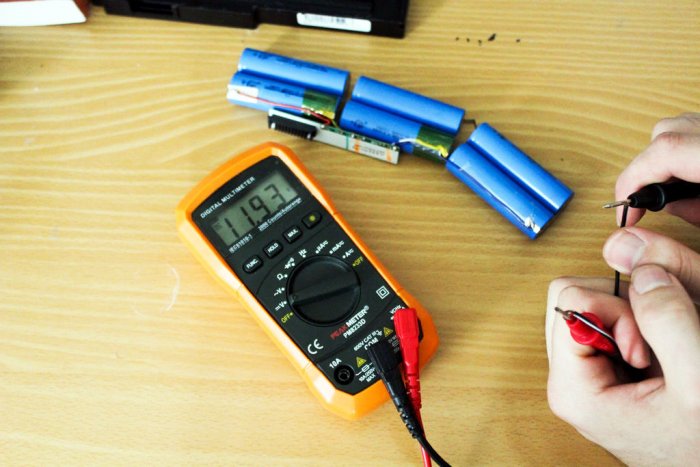

Измеряем выходное напряжение блока.
Не заряжается аккумулятор ноутбука Восстанавливаем несложным способом

Чуть больше 11 В. Но столько не надо конечно, достаточно 4-5 В источника.

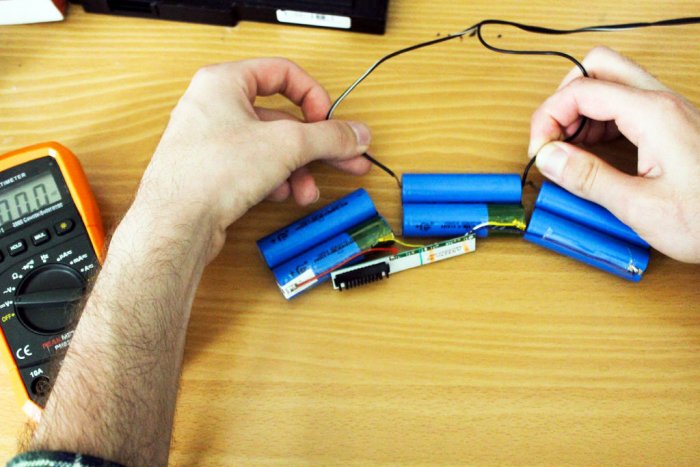

И так, соблюдая полярность подключаем вывода к ячейке.
Не заряжается аккумулятор ноутбука Восстанавливаем несложным способом

Конечно так заряжать элементы нельзя, поэтому мы просто будем выравнивать напряжение. Подключать нужно на время не более 10-20 секунд. И после каждого раза замерять напряжение.
Не заряжается аккумулятор ноутбука Восстанавливаем несложным способом

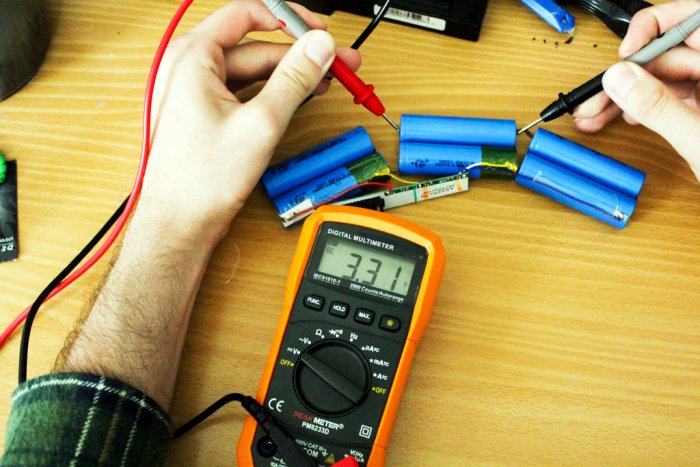

После первого заряда напряжение увеличилось до 3,3 В. Прогресс есть.
Повторяем процедуру.
Не заряжается аккумулятор ноутбука Восстанавливаем несложным способом

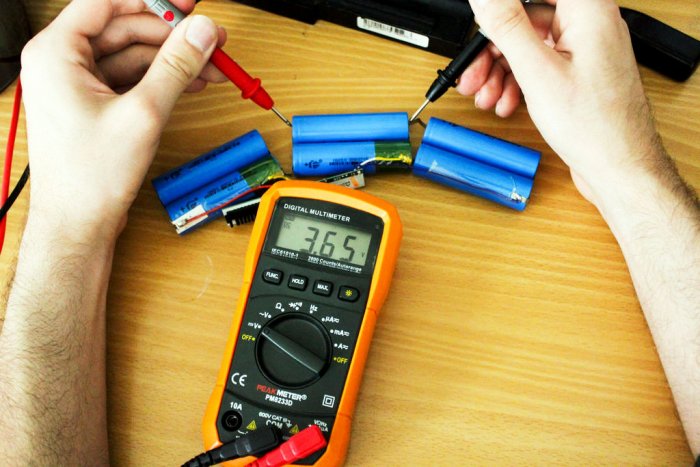

Уже 3,65 В.
Третий раз подключаемся.
Не заряжается аккумулятор ноутбука Восстанавливаем несложным способом

И вот результат достигнут - 3,72 В

Сборка и проверка

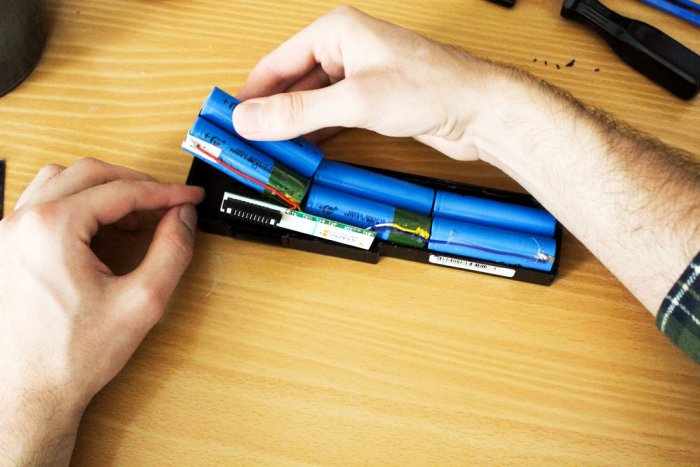

Теперь устанавливаем элементы обратно в корпус.
Не заряжается аккумулятор ноутбука Восстанавливаем несложным способом

Не заряжается аккумулятор ноутбука Восстанавливаем несложным способом

Защелкиваем защелки.
Не заряжается аккумулятор ноутбука Восстанавливаем несложным способом

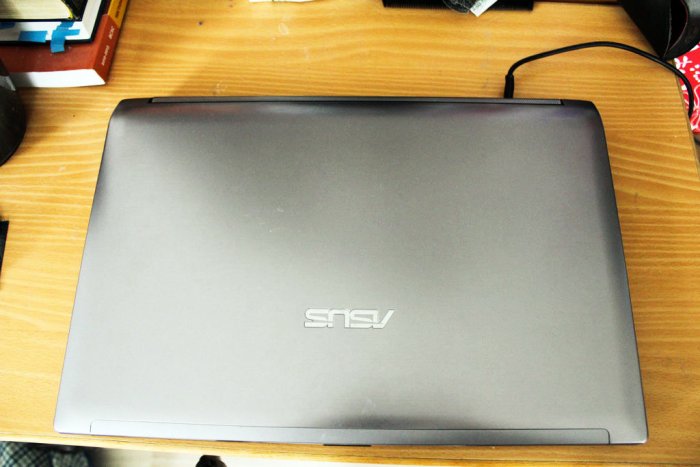

Заклеиваем этикеткой и вставляем в ноутбук.
Не заряжается аккумулятор ноутбука Восстанавливаем несложным способом

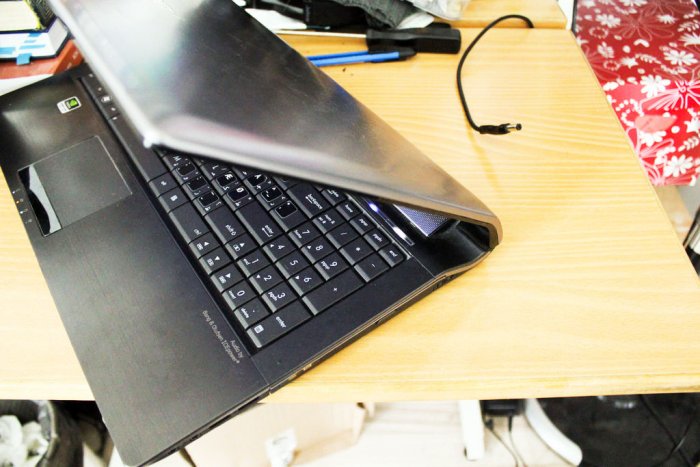

Включаем.
Не заряжается аккумулятор ноутбука Восстанавливаем несложным способом

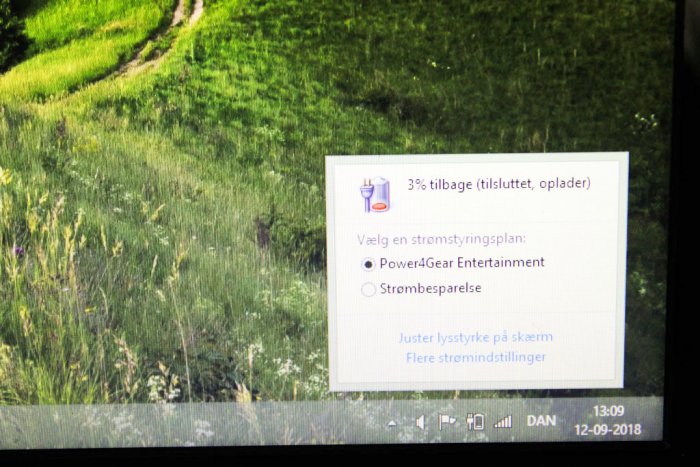

Зарядка пошла.
Не заряжается аккумулятор ноутбука Восстанавливаем несложным способом

Теперь только остается дождаться полной разрядки батареи.
Согласитесь: совсем не сложный ремонт. В конце хотел бы снять с себя ответственность и напомнить, что если вы вдруг соберетесь повторить восстановление по моему способу, то все действия будете делать только на свой страх и риск. Удачи!
