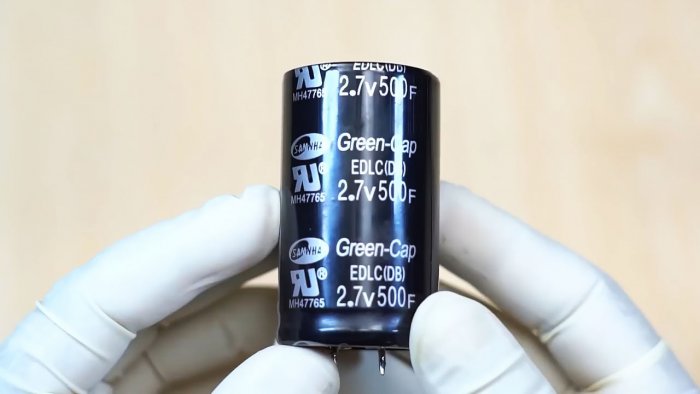

Суперконденсаторы имеют колоссальную емкость по сравнению с обычными конденсаторами. Обладают они также рядом преимуществ и перед литии-ионными аккумуляторными батареями, такими как: не боятся низких температур, не боятся полного разряда. Все это заставило меня сделать повер банк на суперконденсаторах.
Обычные повер банки, если лежат без дела, со временем разряжаются, так как элементы имеют саморазряд. И в один прекрасный день, когда вам понадобится взять повер банк, скажем, в поход - он будет «мертв» и не покажет признаков жизни.
Эта же модель, выполненная на ионисторах, будет готова всегда к работе, если предварительно произвести ее зарядку.
Понадобится

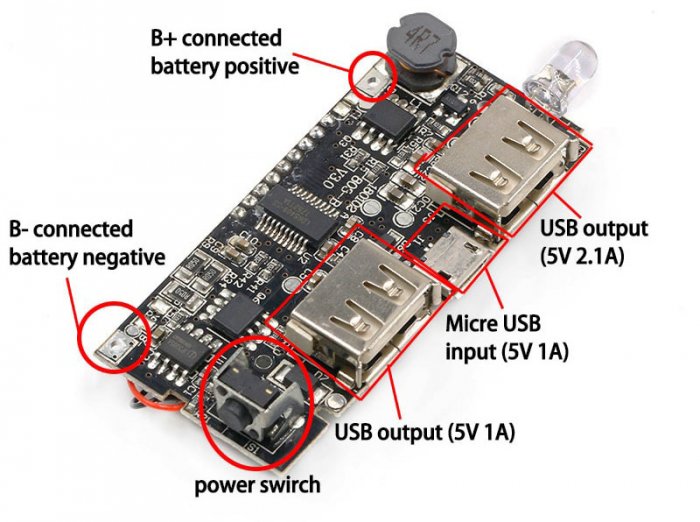

Контроллер выполняет сразу несколько функций: контролирует зарядку и разрядку батареи, защищает от короткого замыкания, отображает на дисплее емкость всей батареи.
Микро USB служит для подключения блока питания для зарядки. Остальные два USB это выходы для подключения нагрузки.
Изготовление повер банка на ионисторах

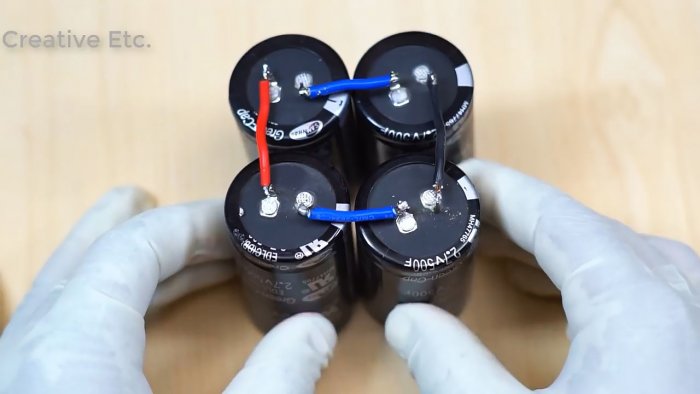

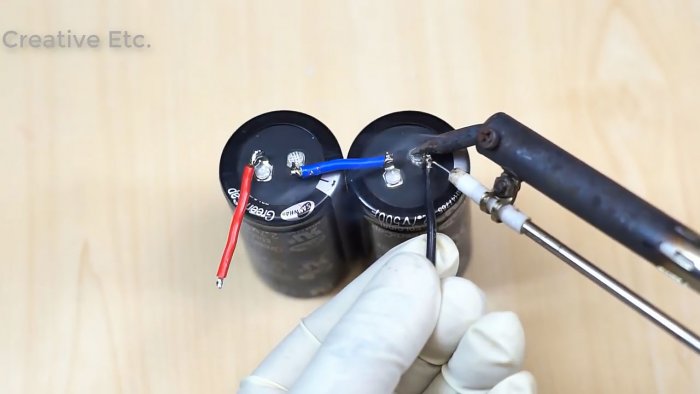

Спаиваем последовательно два суперконденсатора. «Плюс» к «минусу».
Так же спаиваем следующие два. А уже эти две пары припаиваем паралельно друг к другу, «плюс» к «плюсу», «минус» к «минусу».
В итоге получилась батарея из ионисторов с максимальным напряжением 5,4 В и емкостью 1000 Фарад.

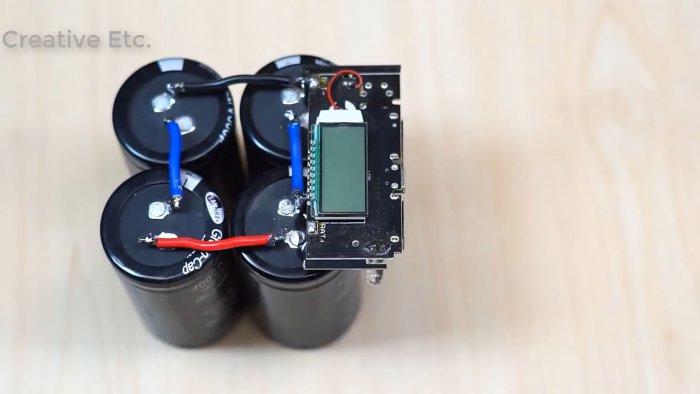

Припаиваем контроллер.

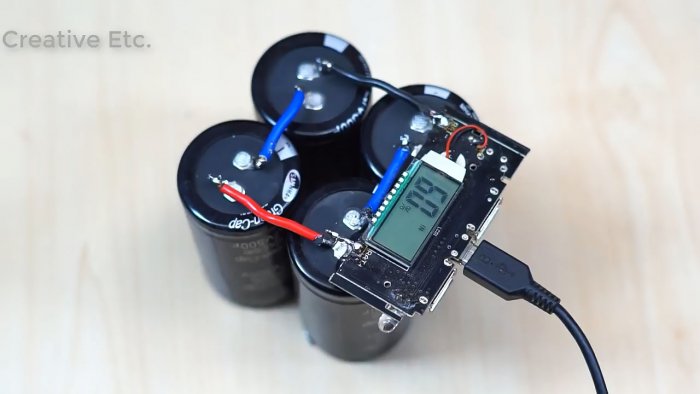

Вставляем USB кабель и заряжаем наш новый повер банк.

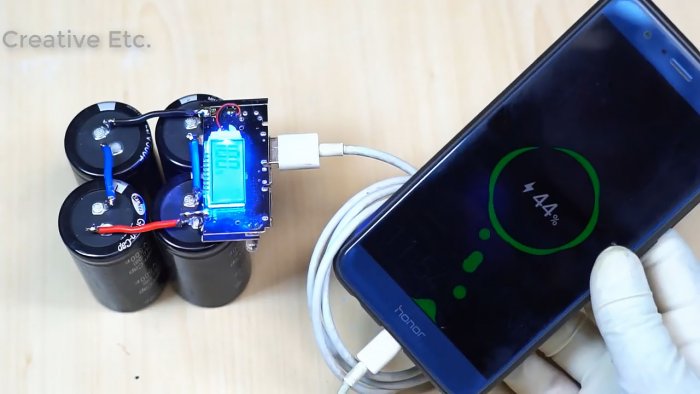

Как только зарядился, подключаем телефон и проверяем производится ли зарядка.
Да, все работает нормально - мобильник заряжается.

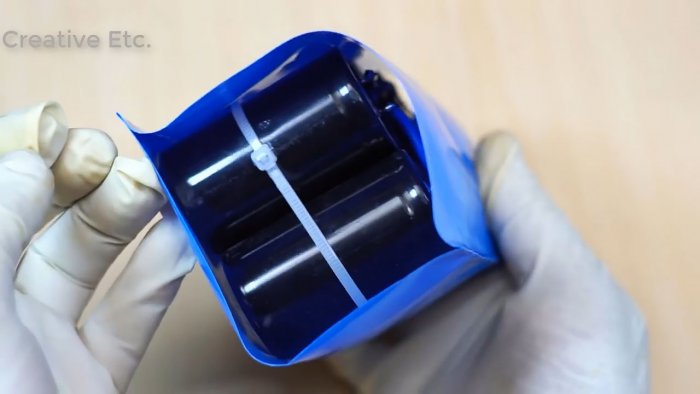

Чтобы изолировать все контакты и сделать некое подобие корпуса - оденем термоусадочную пленку и обдуем все термофеном.

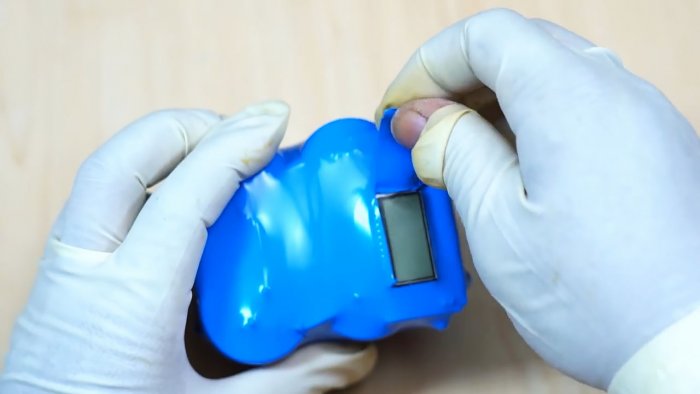

Под дисплей вырежем окошко канцелярским ножом.

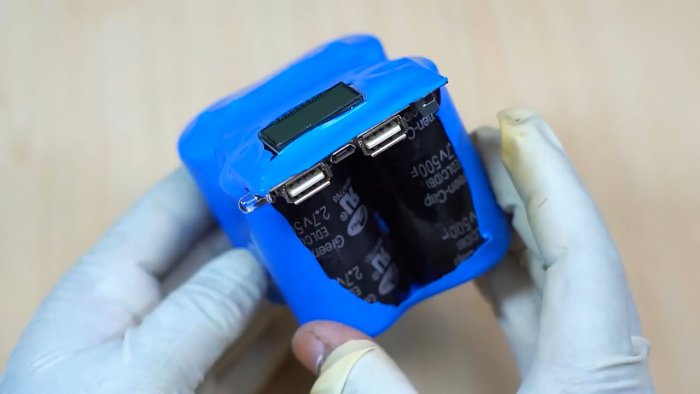

Вид с боку, USB порты открыты.
Заключение
Хочется в заключении добавить и ложку дегтя: ионисторы имеют большой саморазряд по сравнению литии-ионными батареями, поэтому после полной зарядки время его применения более ограничено чем у серийно выпускаемых устройств.
