Аккумуляторный паяльник из резистора

Мини аккумуляторный паяльник можно сделать самому буквально минут за 15. Положить в карман и идти паять туда где нет электричества. Основным нагревательным элементом является резистор на 4,7 Ома. В роли аккумулятора использован элемент 18650 серии на 3,7 В. Его емкости хватает с лихвой на продолжительное время работы.

Понадобится


  • Резистор 4,7 Ом (0,25 Вт).
  • Аккумулятор 18650 на 3,7 В.
  • Кнопка без фиксации.
  • Термостойкая трубка.
  • Кусок провода.
  • Кусок медной проволоки 0,9 мм в диаметре.

Изготовление мини паяльника

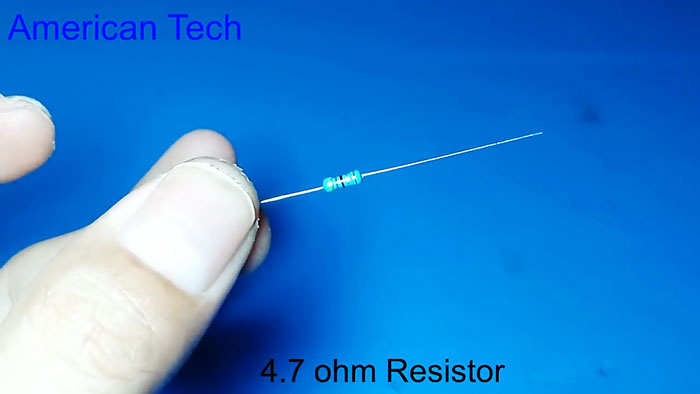

Берем резистор.
Аккумуляторный паяльник из резистора

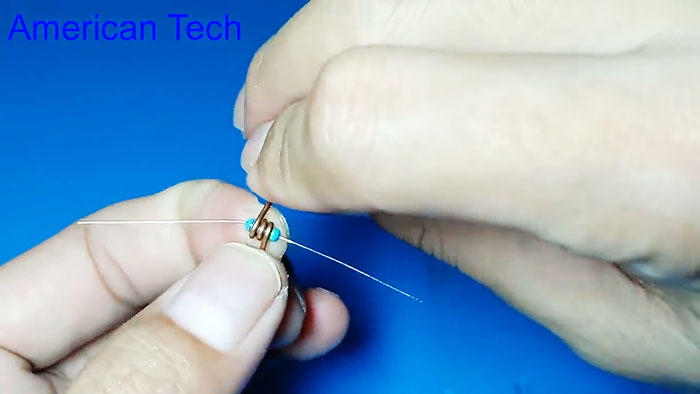

Наматываем на его середину медную проволоку, три витка. Если проволока имеет лаковую изоляцию, то ее нужно удалить при помощи ацетона или механическим методом при помощи наждачной бумаги.
Аккумуляторный паяльник из резистора

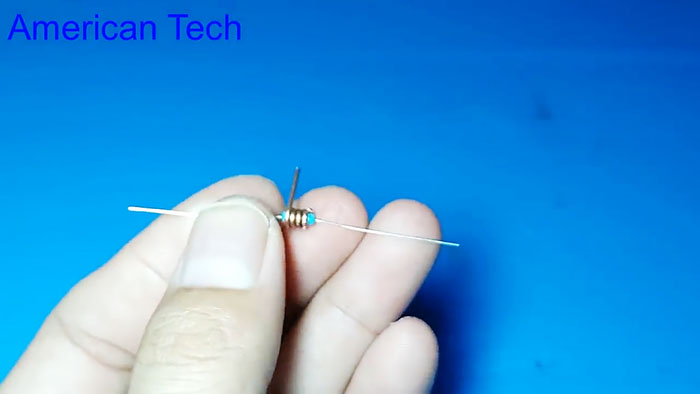

Все витки плотно поджимаем друг к другу плоскогубцами. Один конец проволоки откусываем вплотную, а другой на расстоянии 0,8-1 см.
Аккумуляторный паяльник из резистора

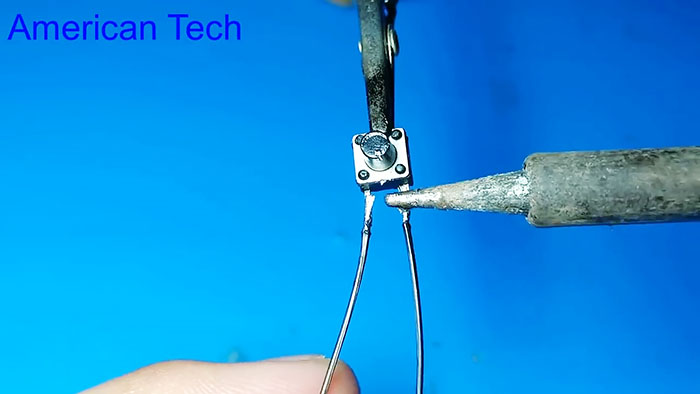

Берем кнопку и припаиваем провода к ее контакторам.
Аккумуляторный паяльник из резистора

Разгибаем контакты и приклеиваем ее горячим клеем к корпусу аккумулятора.
Аккумуляторный паяльник из резистора

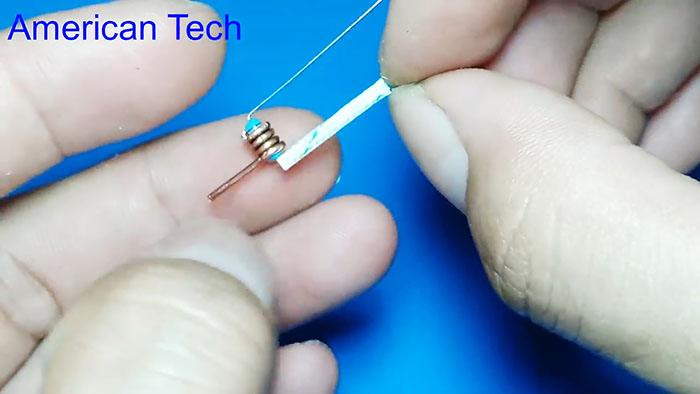

На одну ножку резистора надеваем кусок термостойкой трубки.
Аккумуляторный паяльник из резистора

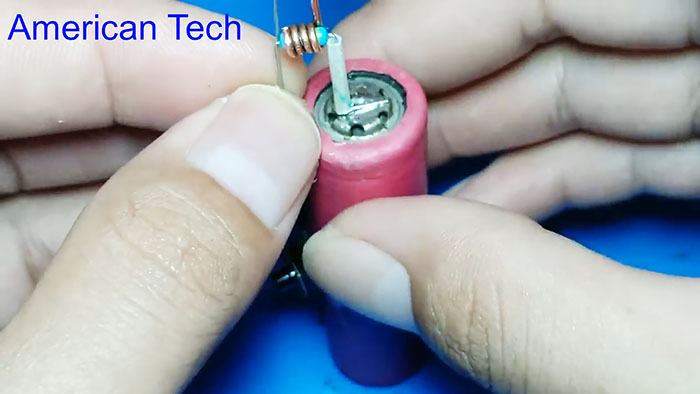

Припаиваем к полюсу аккумулятора. Полярность значения не имеет.
Аккумуляторный паяльник из резистора

Ко второму выводу припаиваем провод, также одеваем термостойкую трубку и припаиваем к контакту кнопки.
Аккумуляторный паяльник из резистора

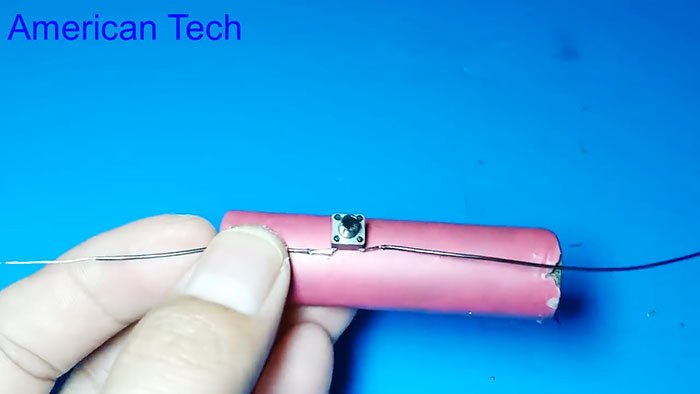

Второй вывод от кнопки припаиваем ко второму полюсу батареи.
Аккумуляторный паяльник из резистора

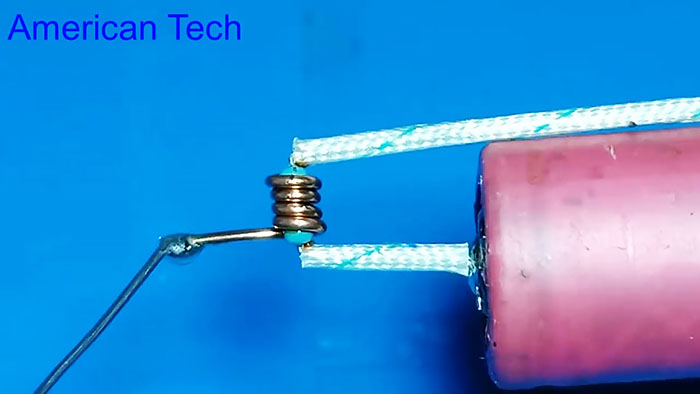

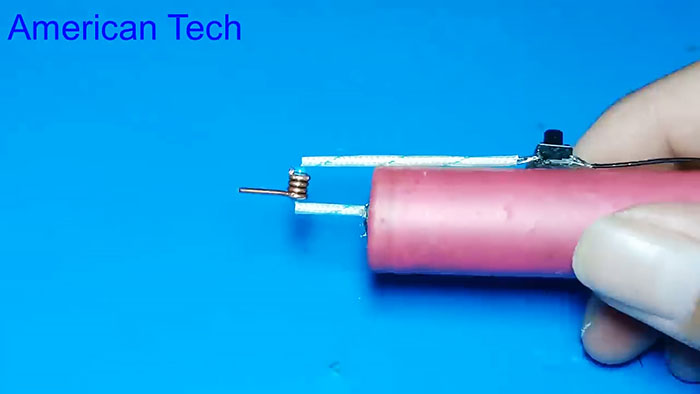

Паяльник готов.
Аккумуляторный паяльник из резистора

Нажимаем на кнопку. Ждем пару секунд для разогрева.
Аккумуляторный паяльник из резистора

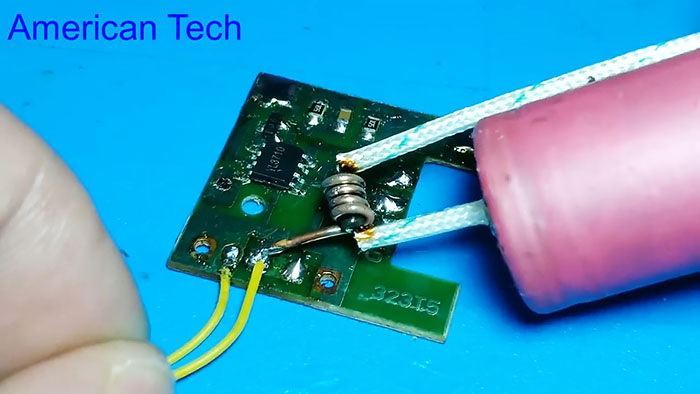

И начинаем паять.
Аккумуляторный паяльник из резистора

Вот так легко, быстро и просто делать аккумуляторный паяльник для пайки небольших элементов в условиях без электричества.

Смотрите видео



Прокомментировать
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
3+три=
Комментарии (7)
  1. Антон Панкратов
    #1 Антон Панкратов Гости 11 ноября 2019 17:57
    2
    очень смущает два момента:1) там рассеивается мощность около 4 Вт(4.7Ом при напряжении в максимуме 4.3 вольта дает ток чуть менее 1 ампера),а при этом резистор на фото-на 0.25 или на 0.125 ватт.2) кнопка на вото на ток около 0.05-0.15А а ток там 0.8-0.9 ампер!
    1. Гость Евгений
      #2 Гость Евгений Гости 11 ноября 2019 20:19
      1
      очень смущает два момента:1) там рассеивается мощность около 4 Вт(4.7Ом при напряжении в максимуме 4.3 вольта дает ток чуть менее 1 ампера),а при этом резистор на фото-на 0.25 или на 0.125 ватт.2) кнопка на фото на ток около 0.05-0.15А а ток там 0.8-0.9 ампер!

      Резистор выдерживает за счет отвода тепла медной проволокой, кнопка конечно слабая но из практики какое то время поработает ведь вам не постоянно им паять.. это самоделка на 15 минут работы на скорую руку если нет другого варианта.
