50% к дальности Wi-Fi. Как изготовить простой рефлектор для роутера

11 март 2021 Компьютерные самоделки 12 522 1

Антенна Wi-Fi роутера имеет круговую диаграмму направленности и раздает свой сигнал во все стороны одинаково. Следовательно, все излучение и прослушивание собирается и распыляется со всего радиуса. Собственно по этому и рекомендуют размещать роутер в центре жилища.

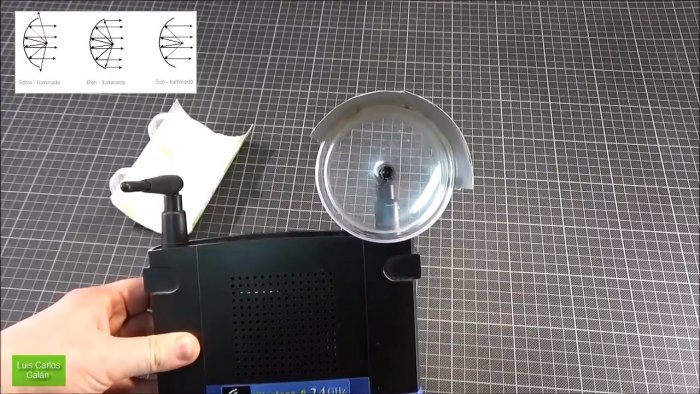

Не каждый житель квартиры или дома способен протянуть кабель для роутера в центр и разместить его там. И чтобы этого не делать, можно изготовить для антенн раздающего роутера простые рефлекторы. Которые буду концентрировать сигнал в одном направлении и дадут увеличение радиуса приема как минимум на 50% и как максимум на 100%.

В качестве материала для отражателя будем использовать банку от чипсов «Принглс» так как она внутри фольгированная.

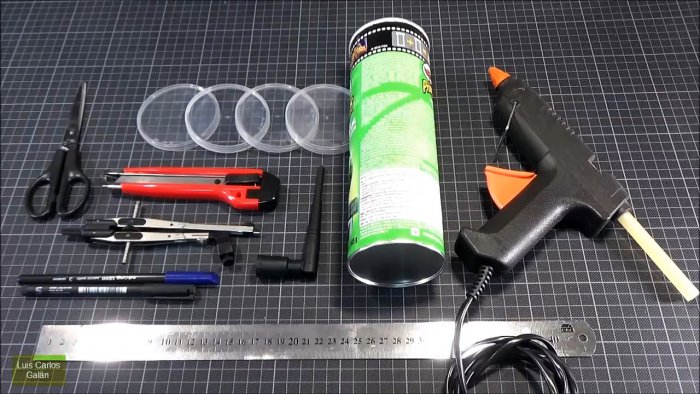

Понадобятся следующие материалы и инструменты:

Банка от чипсов + 2 крышки от других таких же банок.
Циркуль.
Канцелярский нож.
Маркер.
Пистолет с горячим клеем.
Линейка.
Ножницы.

Как сделать простой рефлектор (отражатель) для Wi-Fi роутера

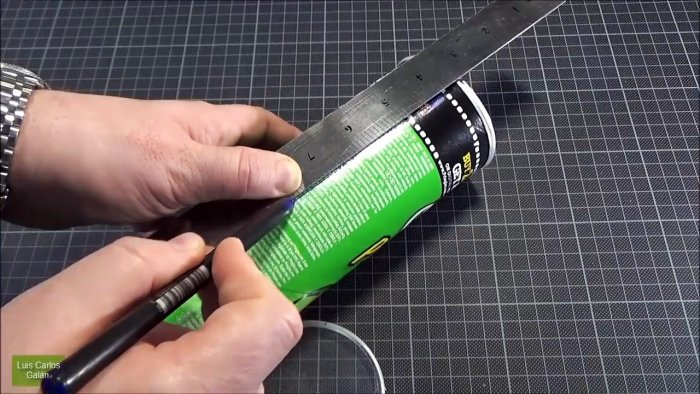

При помощи линейки и маркера расчерчиваем банку от чипсов вдоль.

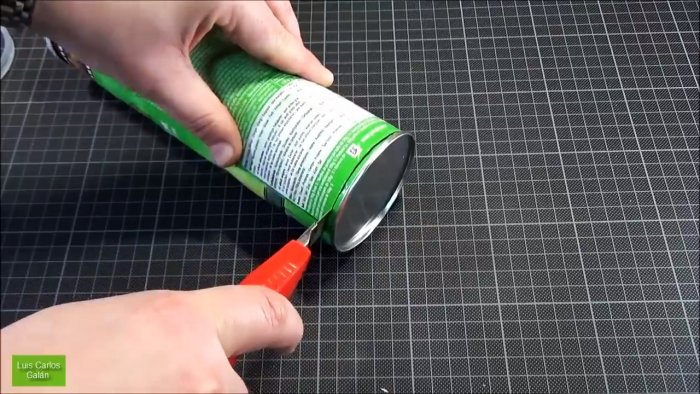

Отрезаем дно и разрезаем вдоль на две одинаковые заготовки.

Измеряем антенну роутера.

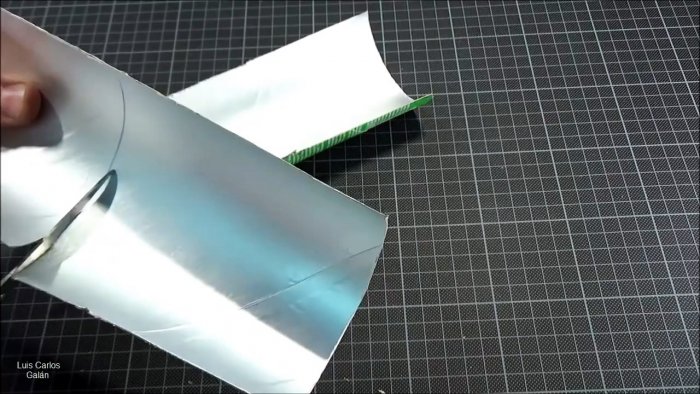

Расчерчиваем и отрезаем кусок заготовки по длине антенны с запасом в верхней части на 2-3 сантиметра.

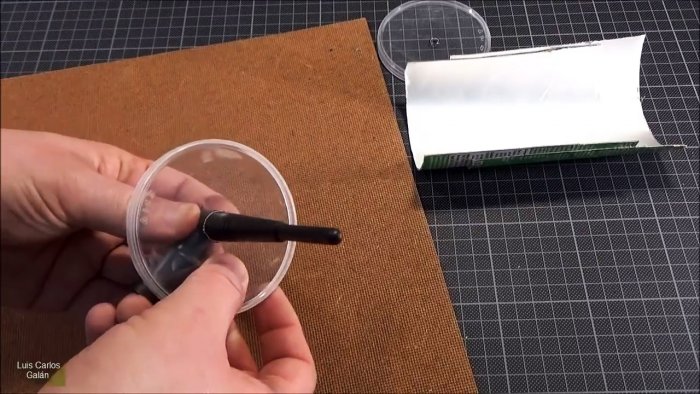

Чтобы отражатель держался на антенне в крышках необходимо проделать 2 отверстия. Одно побольше - под нижнее расширение антенны, другое под верхнее сужение.

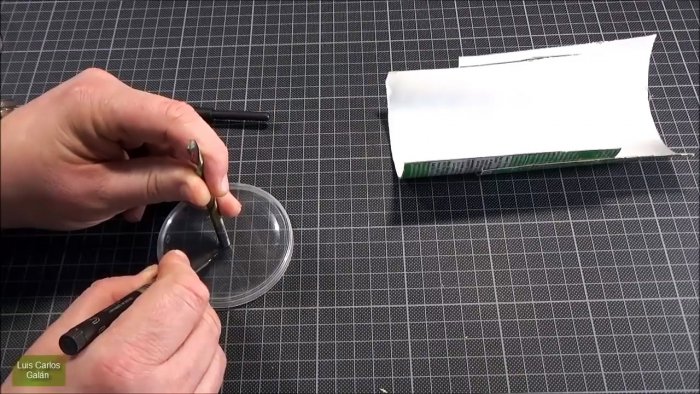

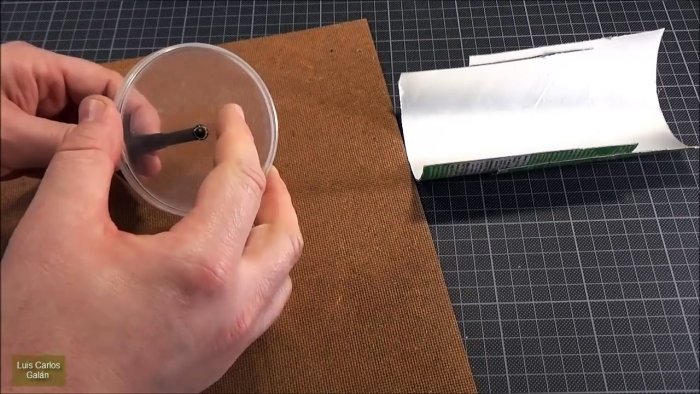

Расчерчиваем крышки в центре циркулем и ножом вырезаем отверстия.

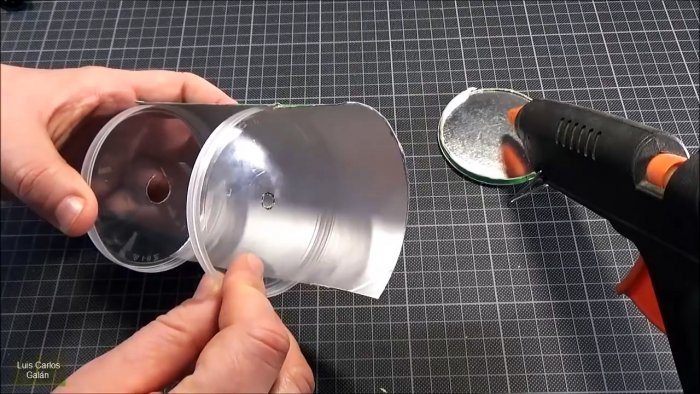

Остается только при помощи горячего клея приклеить крышки к заготовкам.

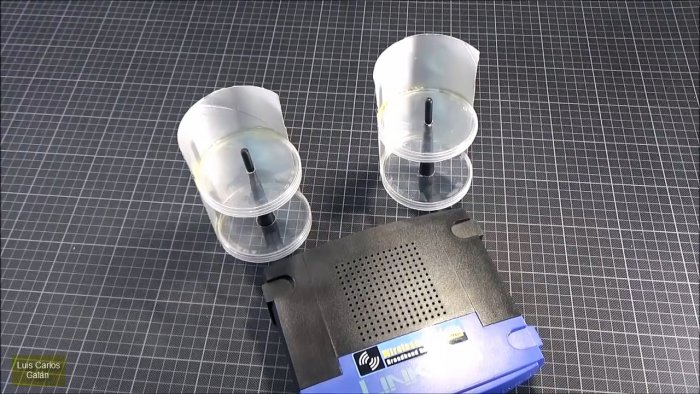

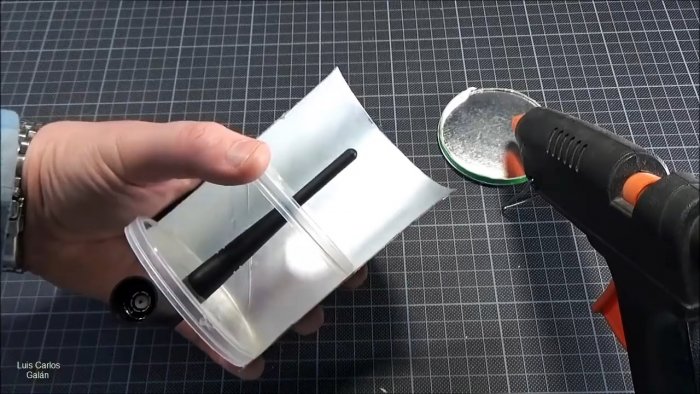

Один рефлектор готов! Если у вас многоантенный роутер, сделайте рефлекторы для остальных антенн пот той же технологии.

Далее оборудуем все антенны данным девайсом и направляем отражатели в противоположную сторону приема. Антенна должна быть в переди рефлектора и указывать в центр сектора излучения.
