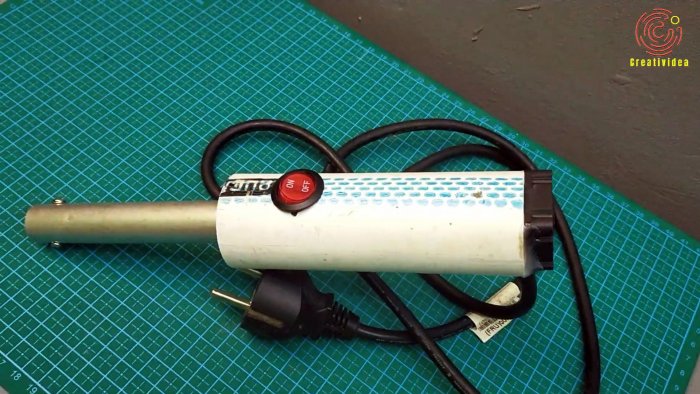

Для многих работ полноразмерный термофен слишком большой. Для тонких задач можно использовать самодельный фен с тонким соплом. Им удобно сажать термоусадочную трубку, точечно греть пластик, сушить двухкомпонентный клей и т.д. Делается такое устройство просто и быстро.

Компактный термофен своими руками

Материалы для изготовления термофена:

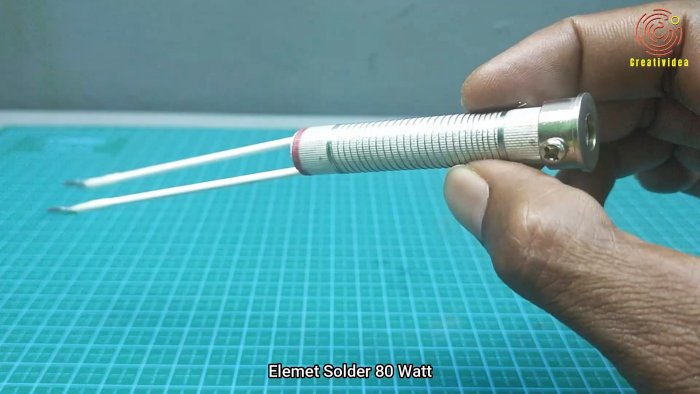

  • нагревательный элемент для паяльника 80 Вт - http://alii.pub/5nsc3l
    Компактный термофен своими руками

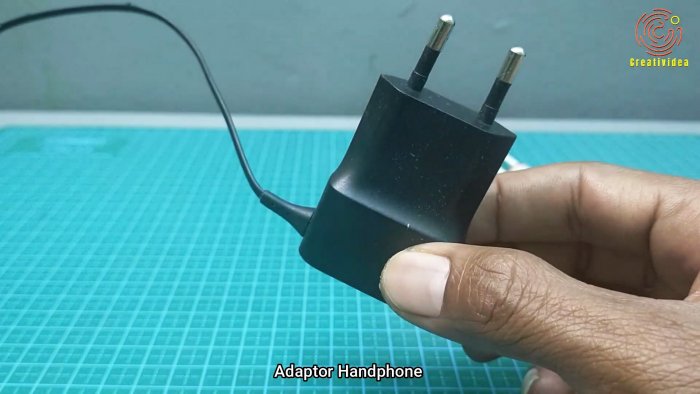

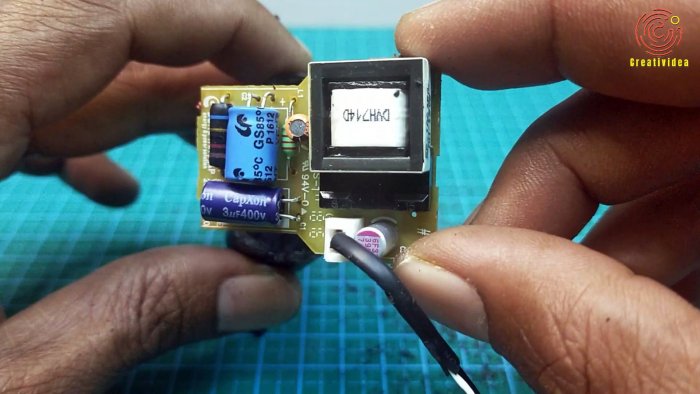

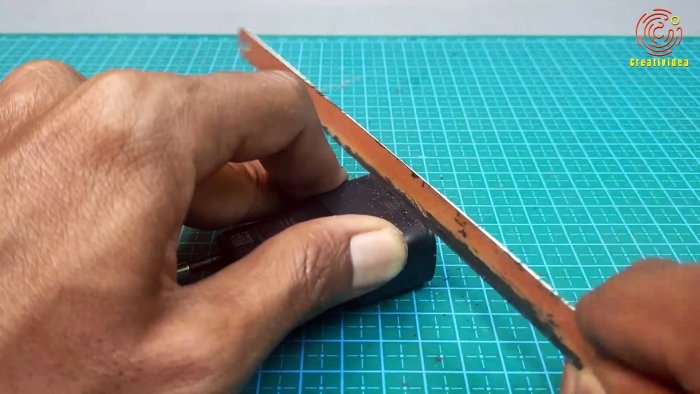

  • зарядное устройство от мобильного телефона - http://alii.pub/5nsc6w
    Компактный термофен своими руками

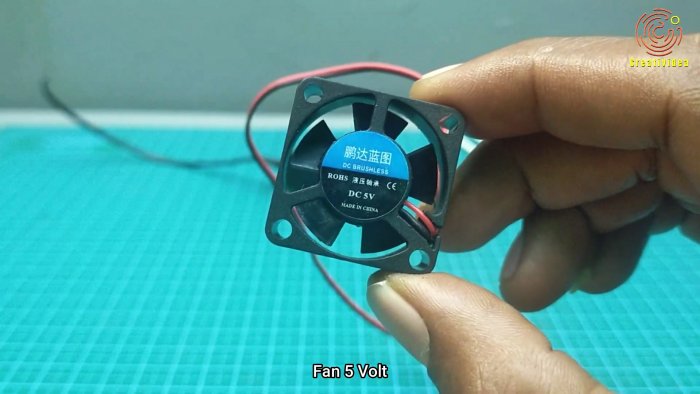

  • мини вентилятор 5 В - http://alii.pub/5nscae
    Компактный термофен своими руками
  • выключатель - http://alii.pub/5mk6b7
    Компактный термофен своими руками
  • алюминиевая трубка 20 мм;
    Компактный термофен своими руками

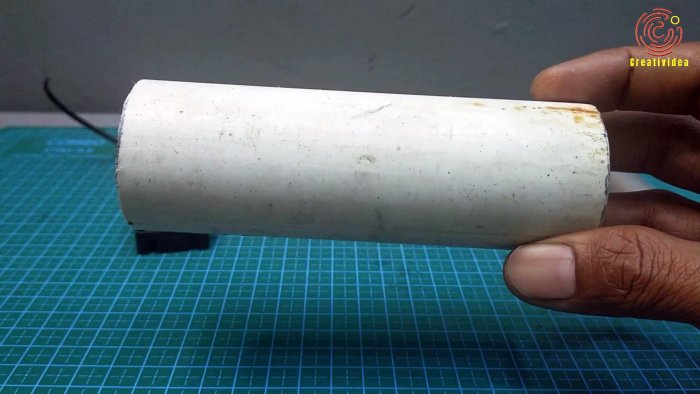

  • пластиковая трубка 40 мм;
    Компактный термофен своими руками
  • провод с вилкой;
    Компактный термофен своими руками
  • фанера 12 мм.

Процесс изготовления термофена

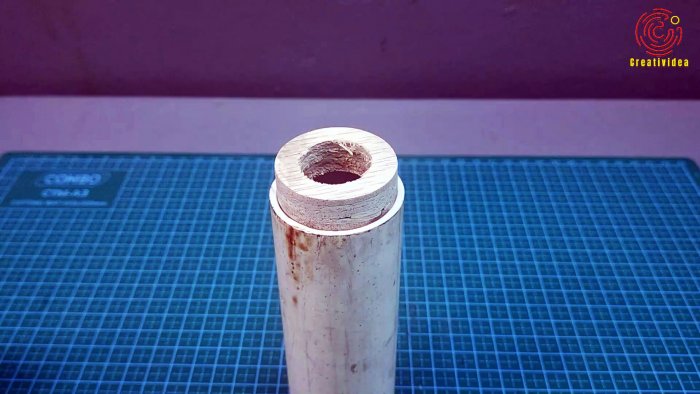

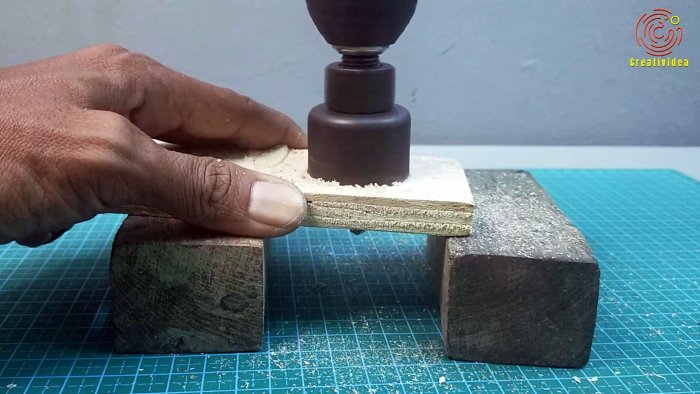

Из фанеры высверливается корончатым сверлом переходник для соединения трубки диаметром 20 мм с 40 мм. Он впрессовывается в большую пластиковую трубу длиной 10-15 см.

Компактный термофен своими руками
Компактный термофен своими руками
Компактный термофен своими руками

Сбоку в пластиковой трубе сверлится отверстие под установку выключателя.

Компактный термофен своими руками

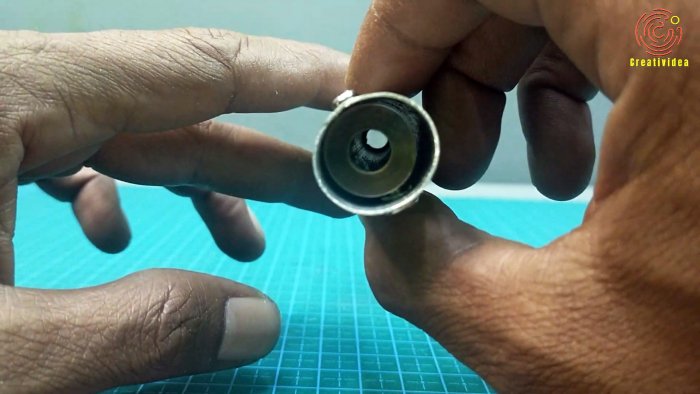

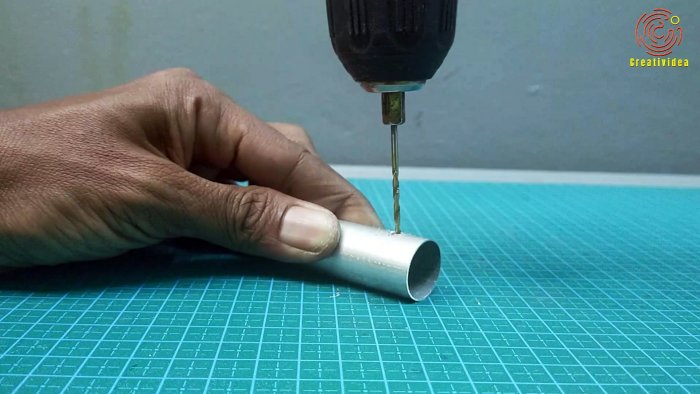

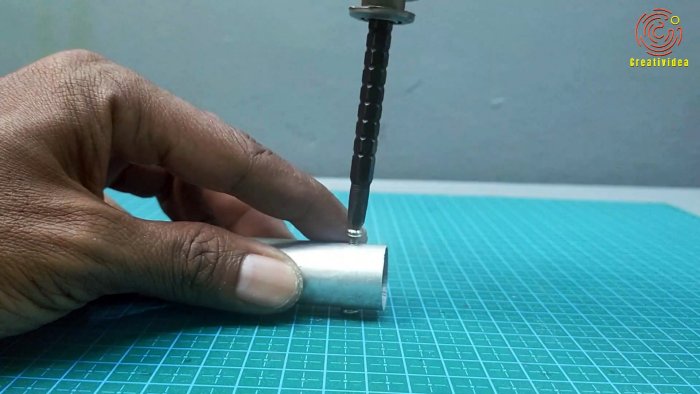

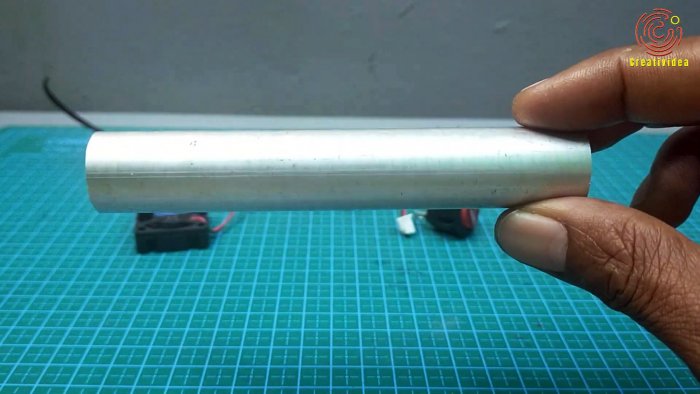

Также требуется подготовить алюминиевую трубку 20 мм длиной 10 см. В нее нужно прикрутить нагревательный элемент из паяльника.

Компактный термофен своими руками
Компактный термофен своими руками
Компактный термофен своими руками

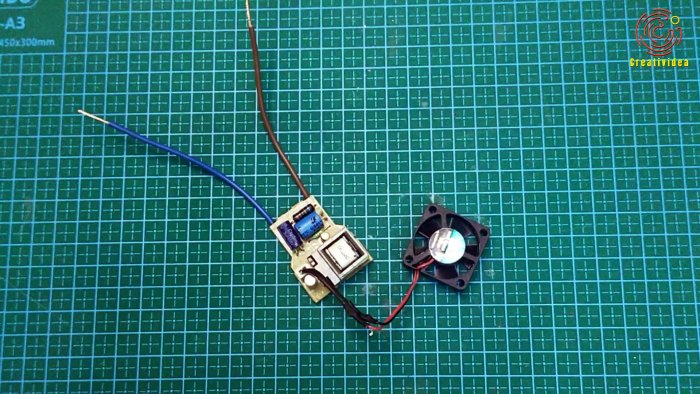

Далее необходимо припаять провода от вентилятора к плате, демонтированной из блока зарядного устройства телефона. На ее вход припаиваются провода для подачи питания.

Компактный термофен своими руками
Компактный термофен своими руками
Компактный термофен своими руками

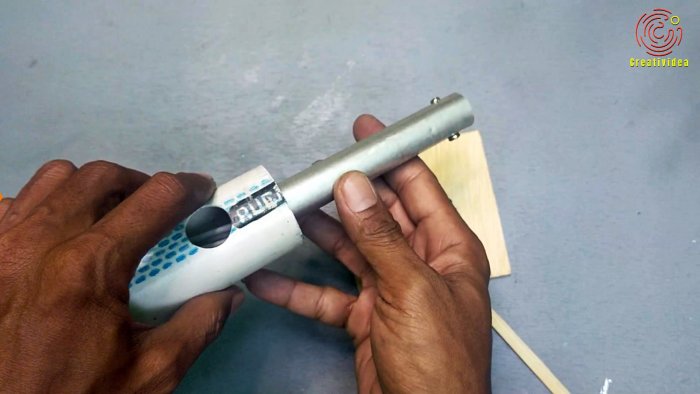

Алюминиевая трубка вклеивается в пластиковую на двухкомпонентный термостойкий клей через переходник.

Компактный термофен своими руками

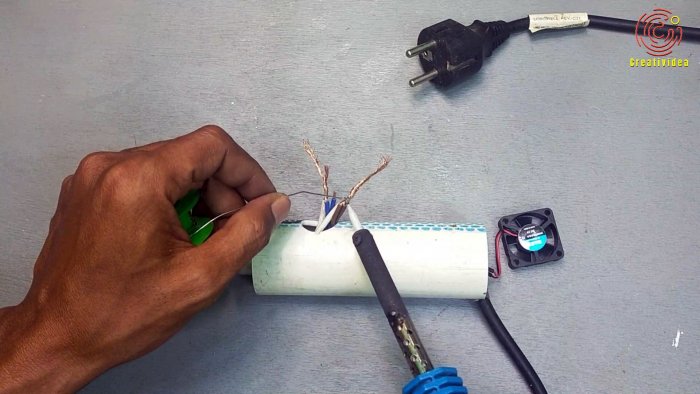

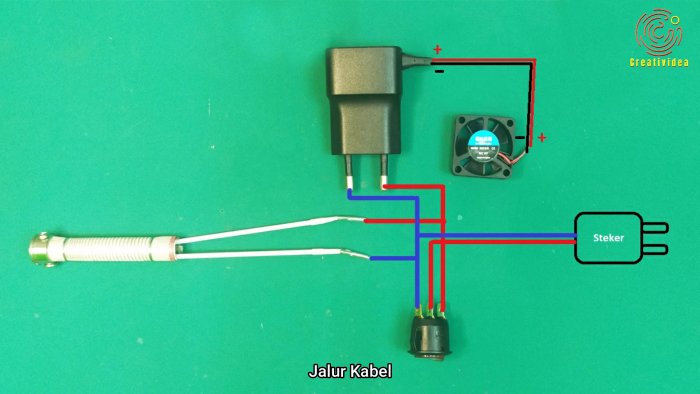

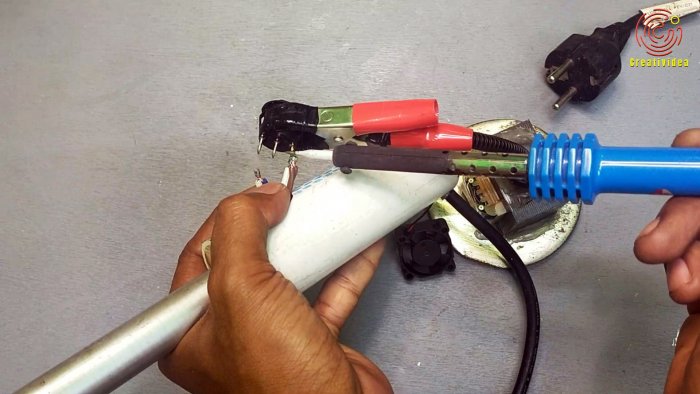

После его высыхания следует спаять компоненты фена в корпусе по предложенной схеме.

Компактный термофен своими руками

Блок питания для вентилятора прячется непосредственно в корпусе фена.

Компактный термофен своими руками
Компактный термофен своими руками

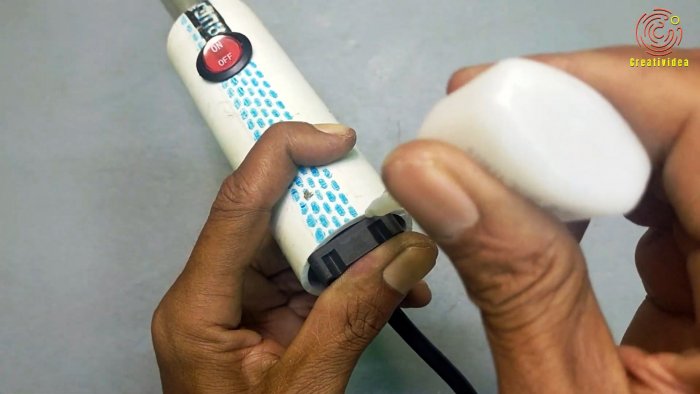

Сам кулер приклеивается термоклеем с торца.

Компактный термофен своими руками

Таким образом, при нажатии кнопки будет продаваться питание 220 В на нагревательный элемент, и 5 В через блок на вентилятор.

Компактный термофен своими руками

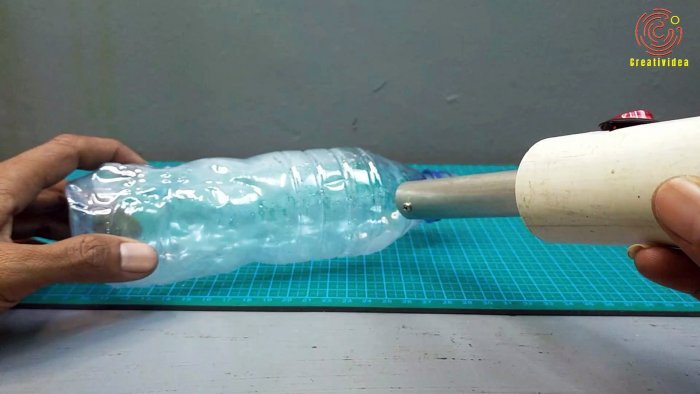

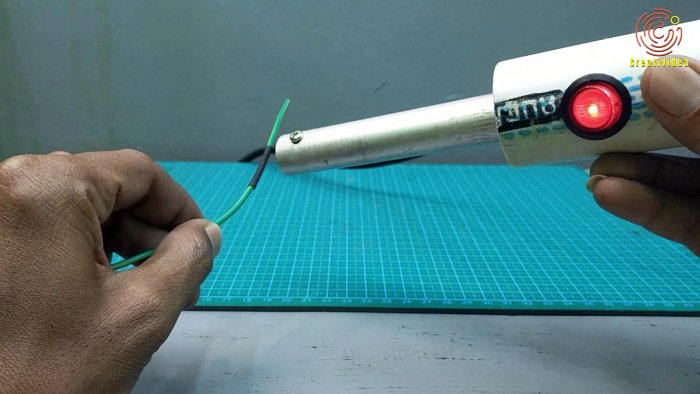

В результате из сопла самодельного фена пойдет горячий воздух.

Компактный термофен своими руками
Компактный термофен своими руками
Компактный термофен своими руками
