Главная » Разные » Как оживить смартфон с «умершим» аккумулятором
Сенсорный телефон – довольно распространённый гаджет, который имеется почти у каждого человека. Однако у него на втором месте по популярности поломок, после разбитого экрана – это выход из строя аккумулятора. «Оживить» гаджет с вышедшим из строя аккумулятором не проблема.
Как оживить смартфон с умершим аккумулятором

Только один недочёт у такого решения проблемы: после так называемой модернизации, пользоваться им можно будет только дома… Но в качестве проигрывателя видео, например мультфильмов для детей, или игровой приставки, или в крайнем случае если Ваш телефон выйдет из строя, пока Вы не приобретёте новый, вполне сгодится для пользования дома, для выхода в сеть, например… Можно, конечно, купить «родной» аккумулятор для определённой модели, но не всегда такие товары бывают в продаже. Особенно, если модель смартфона довольно давно устарела, как вот в моём случае. Телефон ещё вполне функционирует. Всё работает, «соображает» неплохо для своей модели, но нет аккумулятора. Эту проблему легко устранить собственными силами.

Понадобится


  • Аккумулятор 18650 (1 шт.)
  • Листовой пластмасс, толщиной 2мм.
  • Паяльник, флюс и припой.
  • Два проводка (по 150 мм. желательно чёрный и красный).
  • Пружины.
  • Выжигатель. (или паяльник)
  • Зарядное устройство для аккумуляторов типа 18650.

Сборка аккумулятора для телефона

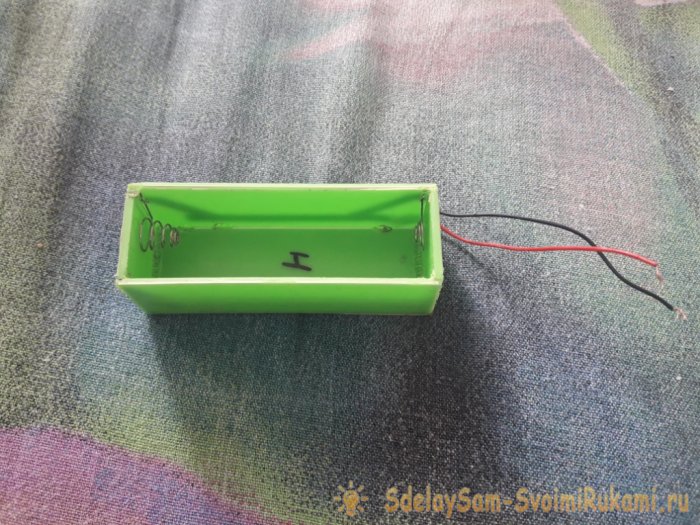

Итак, сначала сделаем короб для аккумулятора. Снимаем мерки с аккумулятора 18650 (высоту и ширину) и по этим меркам вырезаем ножницами из пластмассы заготовки. Если пластмасса толщиной не более двух мм, то хорошие ножницы с ней справятся. Далее спаиваем получившиеся детали выжигателем. На один изнаночный торец, с помощью секундного клея, устанавливаем пружину (это будет минус) и выводим контакт наружу, а на второй изнаночный торец устанавливаем жестяную пластинку, в которую упрётся плюс аккумулятора, его так же выводим на лицевую сторону коробочки.
Как оживить смартфон с умершим аккумулятором

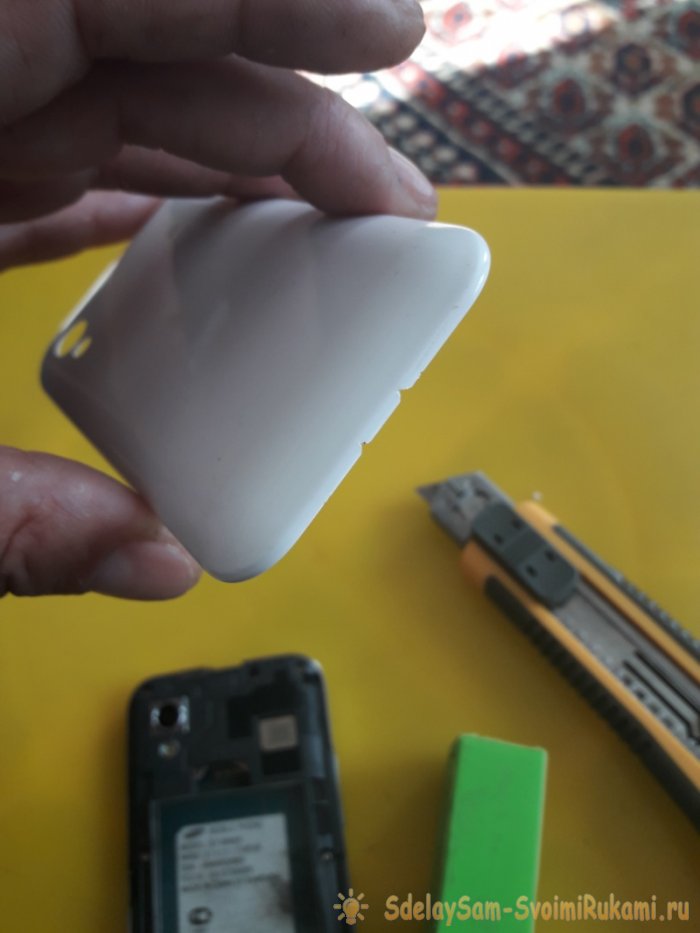

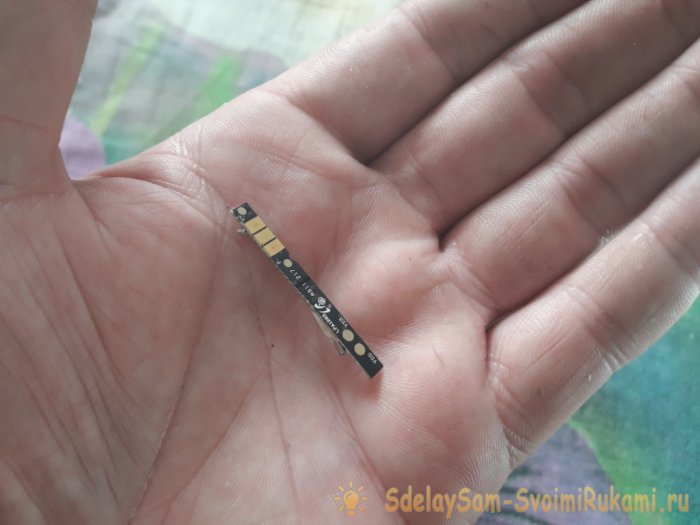

Далее, вынимаем из старого аккумулятора контроллер заряда.
Как оживить смартфон с умершим аккумулятором

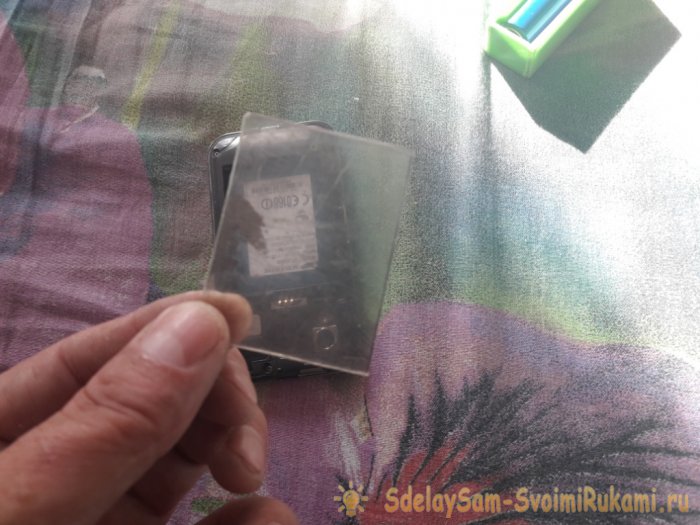

Делаем это максимально осторожно! Не забываем про защитные очки и резиновые перчатки! Этот контроллер, скорее всего, не рабочий, если вышел из строя сам аккумулятор, однако он нам нужен лишь для контакта нового аккумулятора с клеммами телефона. Теперь снимаем мерки со старого аккумулятора, и вырезаем по ним, из подходящего по толщине материала, пластину.
Как оживить смартфон с умершим аккумулятором

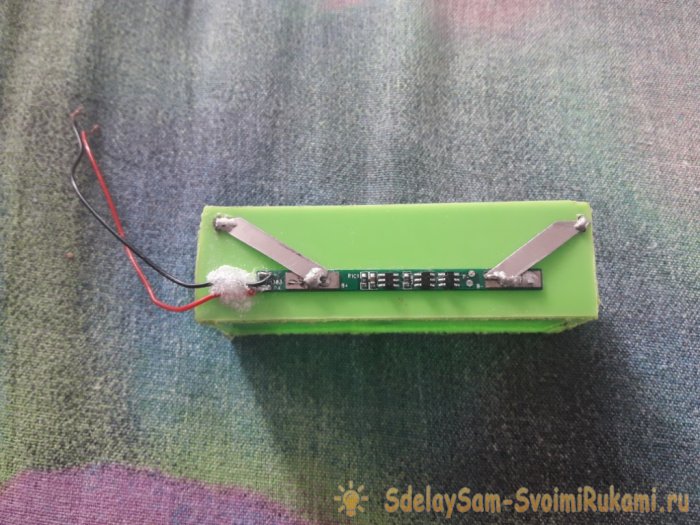

Это будет своеобразный наполнитель, вместо родного аккумулятора, который прижмёт контроллер от старого аккумулятора к клеммам телефона. На всякий случай я воспользовался ещё одним контроллером, который вынул из ненужного рабочего аккумулятора на 3,7 в. и который приклеил к наружной боковой стенке коробочки.
Как оживить смартфон с умершим аккумулятором

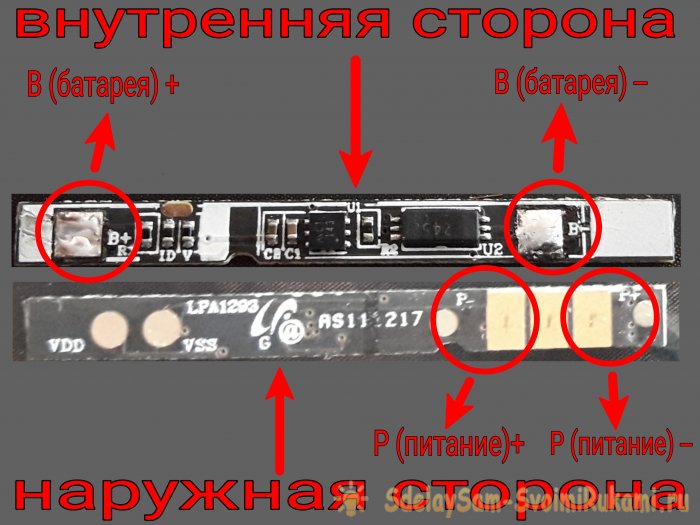

В каждом современном аккумуляторе типа 18650 есть защита от перезарядки, и тем не менее, лишний контроллер не повредит! Подводим контакты коробочки (плюс и минус) к соответствующим контактам на контролере. На каждом контроллере есть обозначения: В+ и В- (батарея) означают контакты, которые следует соединить с батареей (аккумулятором, в нашем случае!) в соответствии с полярностью. А так же клеммы Р+ и Р- (питание) которые нужно подвести к клеммам телефона так же в соответствии с полярностью.
Как оживить смартфон с умершим аккумулятором

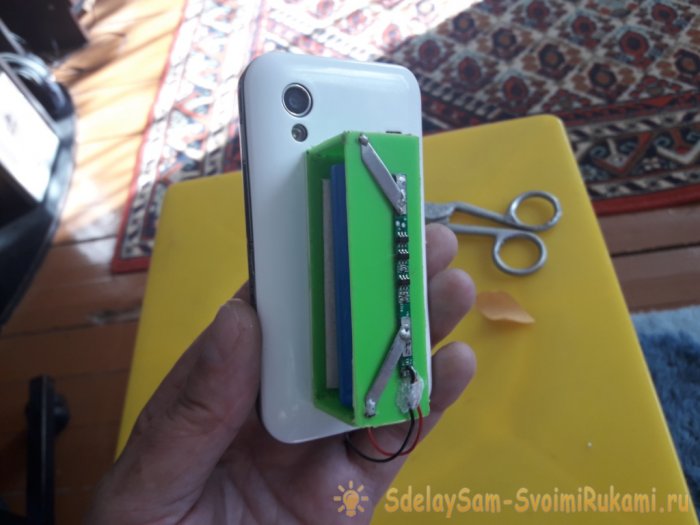

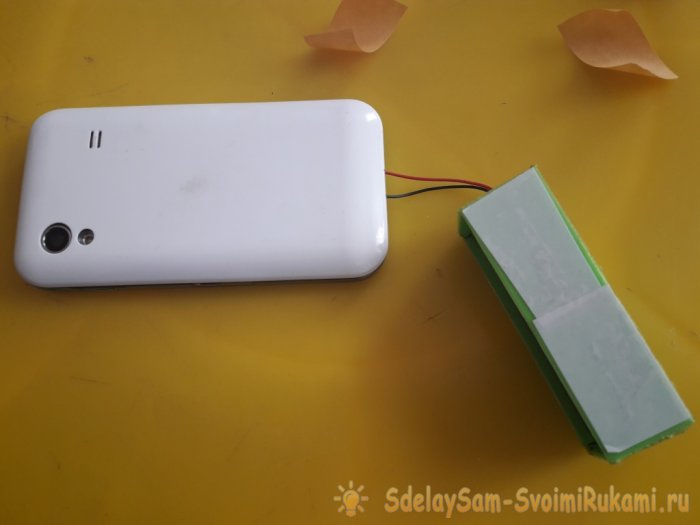

Далее, при помощи двойного скотча, приклеиваем коробочку к крышке телефона.
Как оживить смартфон с умершим аккумулятором

Как оживить смартфон с умершим аккумулятором

Как оживить смартфон с умершим аккумулятором

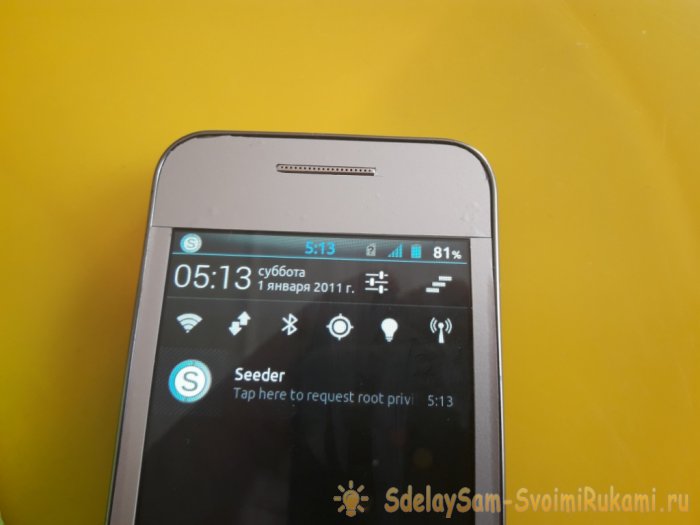

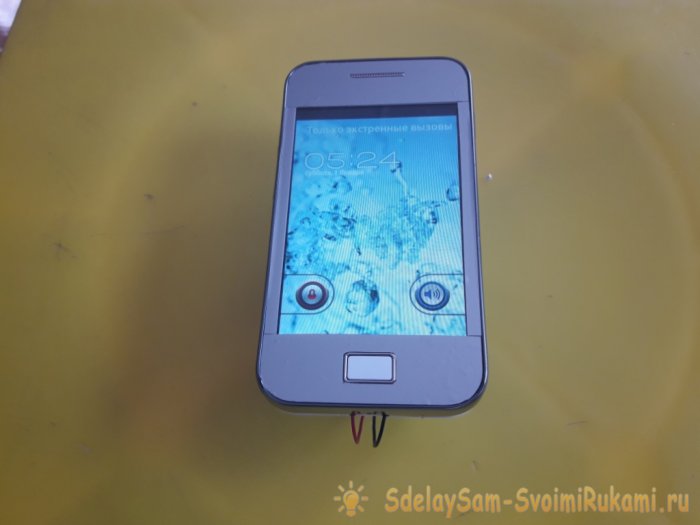

Вкладываем заряженный аккумулятор в коробочку, соединяем с клеммами телефона, опять таки, соблюдая полярность и пользуемся на здоровье!
Как оживить смартфон с умершим аккумулятором

Как оживить смартфон с умершим аккумулятором

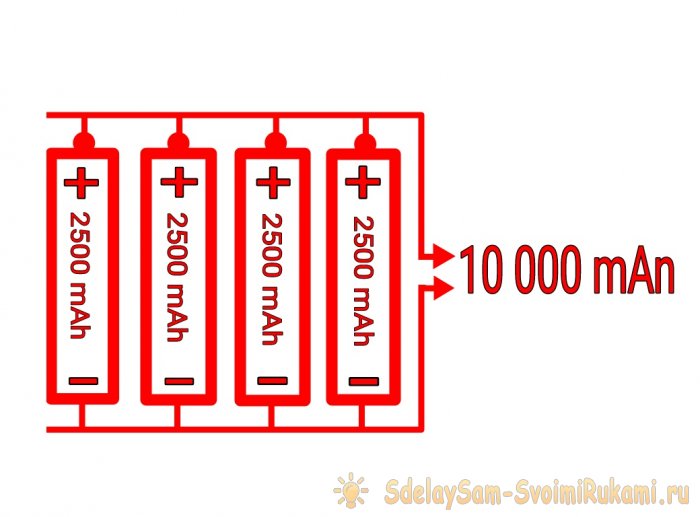

Ещё один минус у такой конструкции; чтобы зарядить аккумулятор, надо его вынуть из устройства! Но есть одна хитрость: можно использовать сразу несколько аккумуляторов 18650, соединённых параллельно. Сколько аккумуляторов, параллельно соединённых, Вы подключите к телефону – во столько раз дольше он будет функционировать без подзарядки. Например; один аккумулятор ёмкостью 2500 mAh умноженный на четыре таких же, дадут ёмкость уже в 10 000 mAh! Напряжение при параллельном соединении не меняется.
Как оживить смартфон с умершим аккумулятором

И ещё одно; если вы используете несколько аккумуляторов (например четыре), при разрядке энергии в них, необязательно вынимать их все сразу на подзарядку, один можно оставить, чтоб не запускать в дальнейшем телефон заново. При одном аккумуляторе, телефон не выключится, за то время, пока зарядятся остальные.
