Надежный лабораторный блок питания

У меня есть регулируемый блок питания. Регулируется только напряжение, соответственно регулировка тока отсутствует. Для некоторых целей его хватает. Решил собрать блок с регулировкой тока и напряжения. Лабораторный блок питания, далее ЛБП, очень нужная вещь.
Схема ЛБП очень простая, так как использовать буду модуль DC-DC преобразователя из Китая.

Характеристики


Основные характеристики модуля:
  • Входное напряжение 5 - 40 Вольт;
  • Выходное напряжение 1.2 - 35 Вольт;
  • Выходной ток (мах) 9 Ампер, желательно установить кулер.

Схема блока питания


Как уже говорил, схема простая. Сетевое напряжение поступает на трансформатор. Имеется сетевой выключатель и предохранитель. Напряжение понижается трансформатором. Верхняя честь схемы силовая. Переменное напряжение поступает на диодный мост и сглаживающий конденсатор. Далее поступает на DC-DC преобразователь. С преобразователя напряжение поступает на выходные клеммы. Минус схемы разрывается приборчиком. Для удобства, регулировочные резисторы вынесены с платы.
Нижняя предназначена для питания вольтамперметра. Трансформатор имеет отдельную обмотку. Как и с силовой обмоткой, переменное напряжение поступает на диодный мост и фильтрующий конденсатор. Далее установил линейный стабилизатор на 5 Вольт.
Надежный лабораторный блок питания

Компоненты


Со схемой разобрались. Теперь переходим к компонентам.

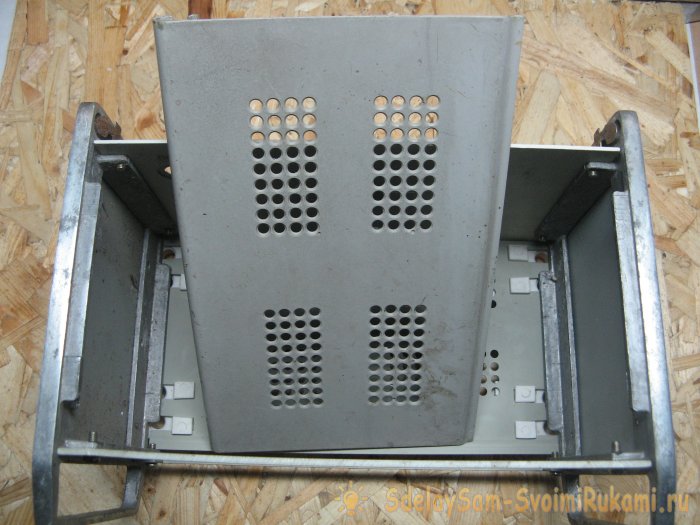

Корпусом ЛБП будет служить старый корпус от регулятора паяльника. Регулятор паяльника еще времен СССР. Очень добротный.
Надежный лабораторный блок питания

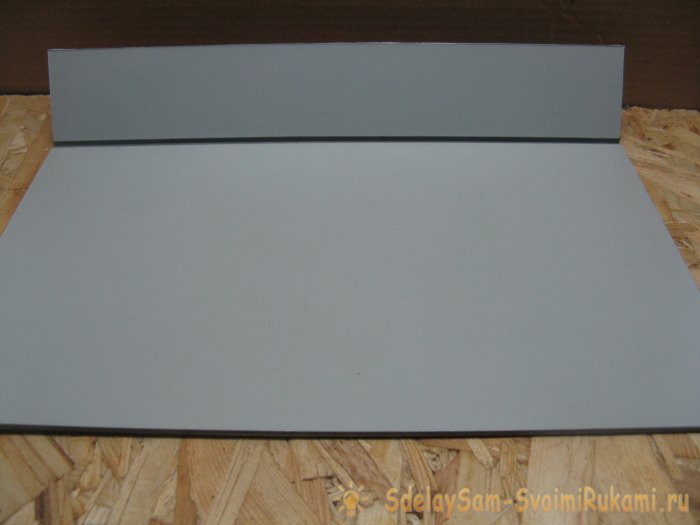

Передняя панель будет из композитного пластика. Состоит пластик из двух пластин алюминия и пластика между ним. С одной стороны, он белый, с второй черный. Черная сторона будет лицевой.
Надежный лабораторный блок питания

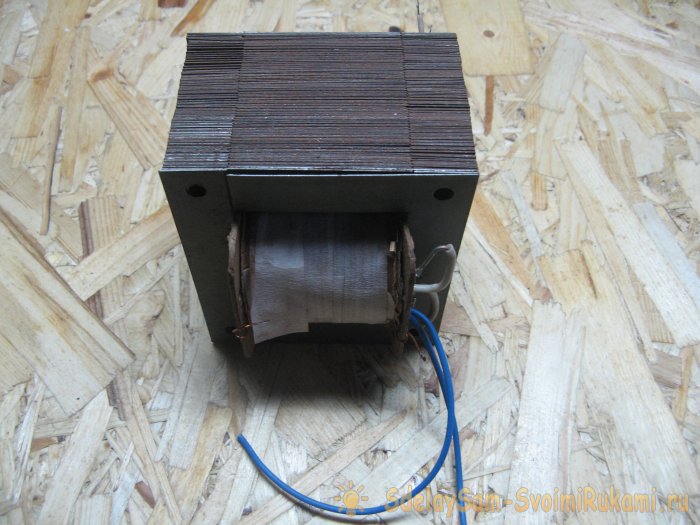

Понижающий трансформатор от старого оборудования, уже не помню какого. Его пришлось слегка доработать. Сделал отвод на 22 Вольта, полная обмотка на 27 Вольт. Если оставить, то после диодного моста напряжение более 30 Вольт. Это много для стабилизатора 7805, установленного на [leech=http://]DC-DC преобразователе[/leech]. Он питает операционный усилитель схемы. Хоть и заявлено 40 Вольт, при учете максимального для 7805 в 30 Вольт.
Надежный лабораторный блок питания

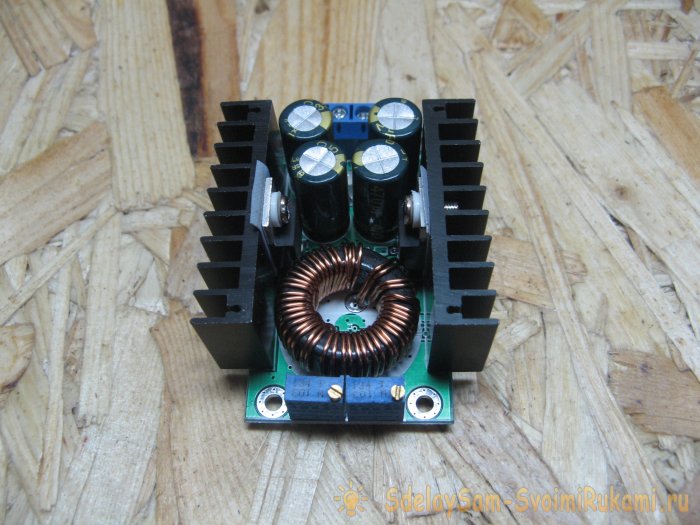

Понижающий преобразователь постоянного тока.
Надежный лабораторный блок питания

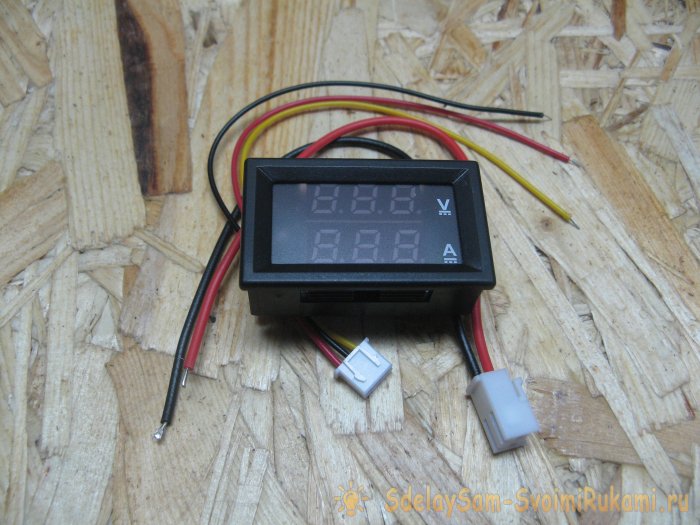

Вольтамперметр на 3 сегмента. Для более точного отображения выходных параметров, нужно применить на 4-е сегмента. У меня какой был, такой и применил.
Надежный лабораторный блок питания

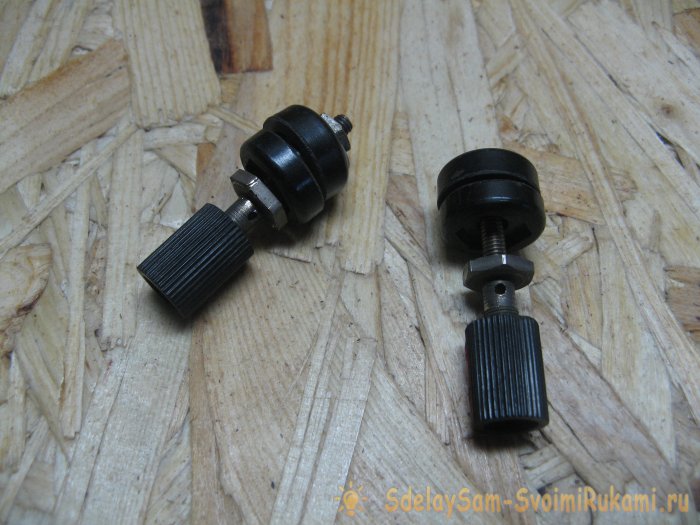

Клеммы времен СССР. Крепкие и надежные.
Надежный лабораторный блок питания

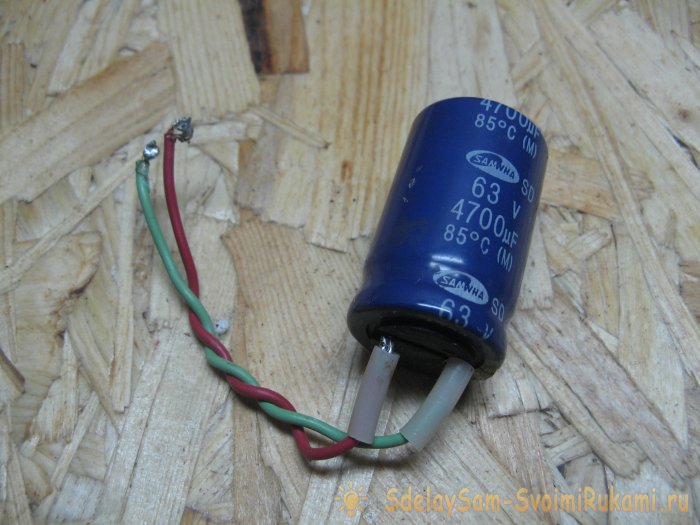

Конденсатор на 4700 мкф*63 Вольта. Из расчета 1000 мкф на 1 Ампер. На модуле установлены еще 2*470 мкф.
Надежный лабораторный блок питания

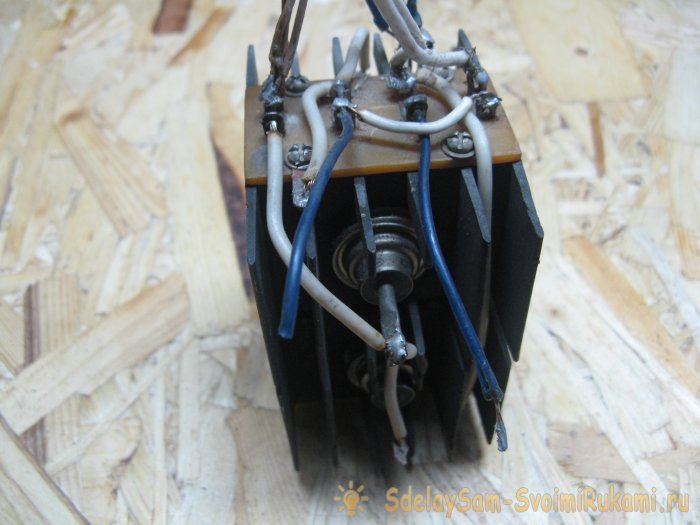

Диодный мост можно взять и единый, но у меня остался от старого проекта. Собран на 4-х диодах Д242.
Надежный лабораторный блок питания

Изготовление

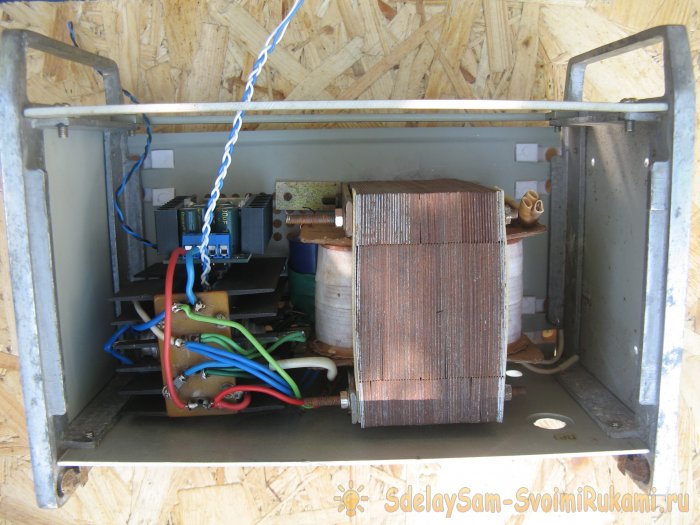

На дне корпуса размечаем, сверлим отверстия под: трансформатор, диодный мост, модуль. Все спаиваем соответственно схемы. С модуля выпаял два подстроечных резистора. Вместо них припаял провода. На токовый 3 провода, на напряжение два.
Надежный лабораторный блок питания

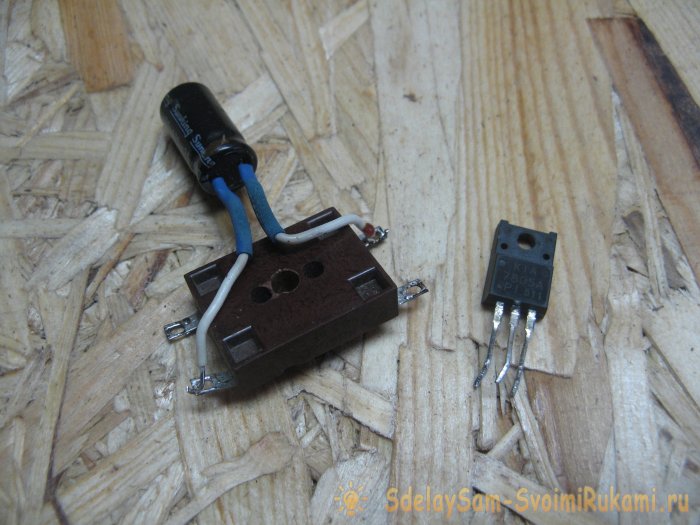

Питать Вольтамперметр буду через линейный стабилизатор на 5 Вольт. Диодный мост КЦ402 и конденсатор небольшой емкости.
Надежный лабораторный блок питания

На задней панели делаю разметку под сетевой разъем и предохранитель. Все аккуратно выпиливаю и устанавливаю.
Надежный лабораторный блок питания

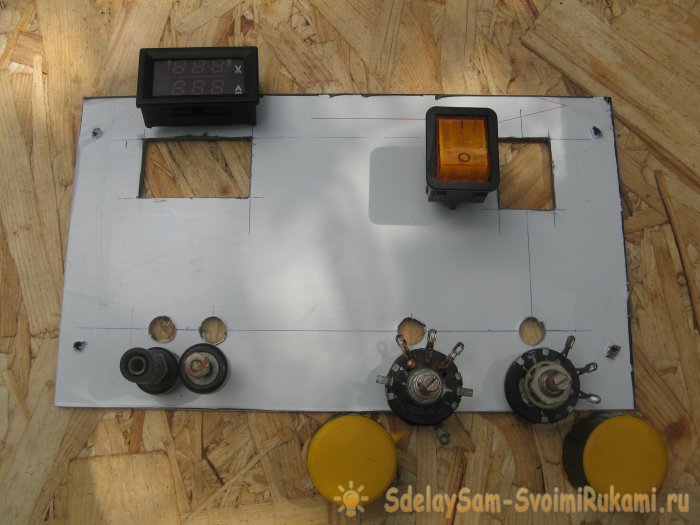

На передней панели размечаю и вырезаю все отверстия. Тут будут: выходные клеммы, сетевой выключатель, резисторы тока и напряжения, Вольтамперметр.
Надежный лабораторный блок питания

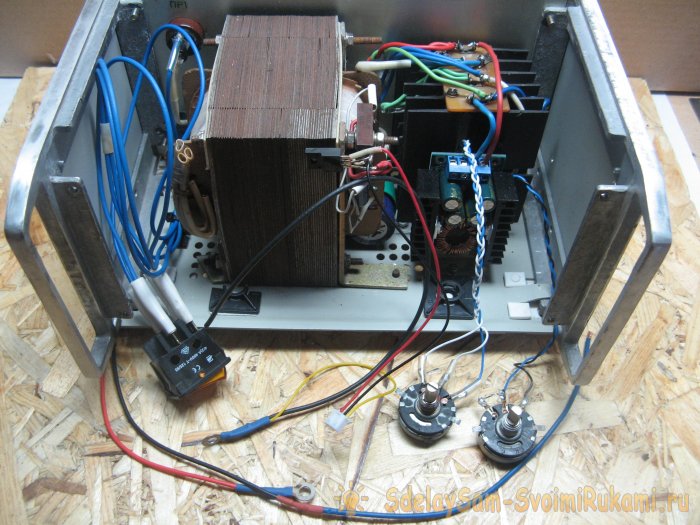

Распаял все элементы устанавливаемые изнутри. Сетевой выключатель коммутирует оба сетевых провода. Первоначально хотел применить другой.
Надежный лабораторный блок питания

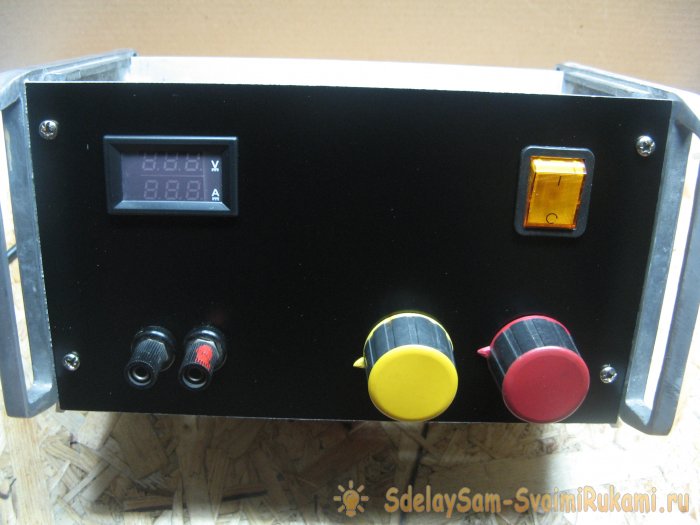

Устанавливаем все элементы передней панели. Плюсовая клемма отмечена красной краской. Ручки резисторов разного цвета. Красная по цвету отображения Вольт. Желтая по току. Пока что не подписывал где ток и напряжение. Позже буду менять резисторы на многооборотные, ручки возможно тоже поменяю.
Надежный лабораторный блок питания

Верхнюю крышку покрасил. Между передней панелью и крышкой была слишком большая щель, ее закрыл небольшим уголком. При проверке блок выдал 9 Ампер на коротком, при 28 Вольтах, что составило чуть больше 250 Ватт.
Надежный лабораторный блок питания

Такой вот Лабораторный Блок Питания получился. Им можно как питать разного рода устройства, также заряжать аккумуляторы. Первоначально хотел применить импульсный источник на 24 Вольта, но попался трансформатор нужных габаритов. Так же, стараюсь собирать устройство из того что есть. Всем спасибо за внимание!
