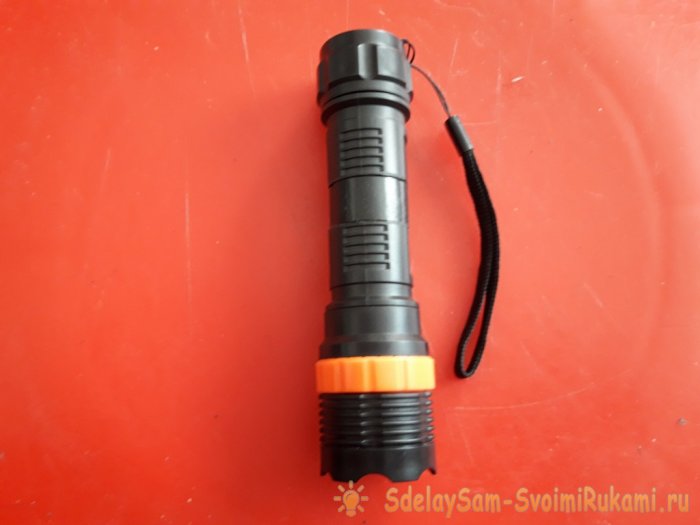

Подбор и приобретение карманного фонарика – занятие непростое и нудное. По крайней мере, для меня. Подхожу к этому делу со всей дотошностью и ответственностью. Необходимо учесть все достоинства и недочёты изделия. Тип и ёмкость элементов питания, параметры, вес, степень водонепроницаемости и многое другое. Чтобы он не подвёл в самый неподходящий момент. Хотел приобрести маленький карманный фонарик, водонепроницаемый, работающий на одном аккумуляторе 18650. Однако, желаемого товара не нашёл в местных магазинах. Подумывал уже было заказать в интернет-магазине и, подождав 2-4 недели, получить требуемое... Но неожиданно наткнулся на почти подходящую мне вещь. Почти. Фонарик имел нужные мне размеры, и все необходимые качества, но было одно «но» – работал он от трёх аккумуляторов типа ААА (мизинчиковые).
Модификация карманного фонарика с аккумуляторов ААА на аккумулятор 18650

Модификация карманного фонарика с аккумуляторов ААА на аккумулятор 18650

Имея в рюкзаке специальный контейнер с четырьмя постоянно заряженными аккумуляторами 18650, я категорически не желаю пользоваться другими элементами питания. Тем более такими маленькими и не ёмкими, как мизинчиковые. Но выход есть всегда! Осмотрев в магазине этот фонарик, схема модификации созрела тут же, и я, недолго думая, приобрёл его, с целью переделать на свой лад в ближайшее свободное время.

Понадобится


  • Бор-машинка с режущим диском (или наждачный станок).
  • Паяльник, олово и флюс.
  • Пластмассовая трубка (для вкладыша в корпус).
  • Алюминиевая самоклеящаяся фольга.
  • Ножницы.
  • Канцелярский нож.
  • Напильник.
  • Наждачная бумага (или наждачная ткань).
  • Секундный клей.

Переделка фонарика

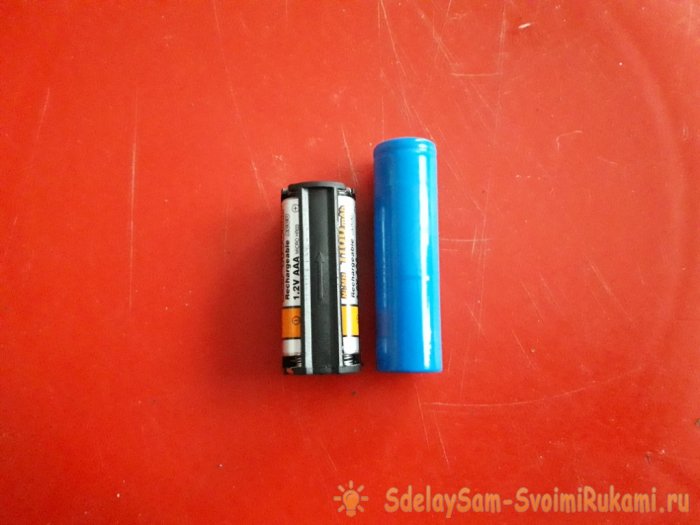

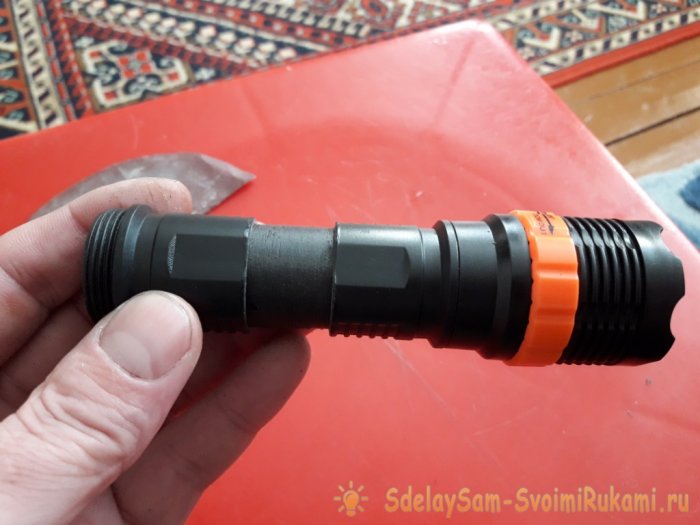

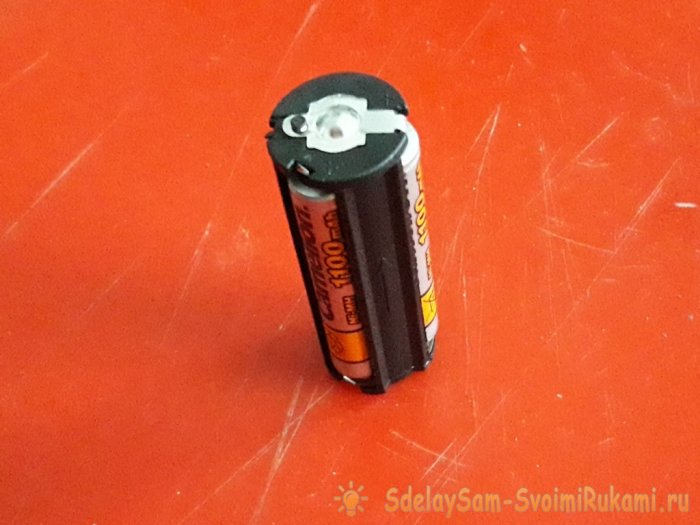

Главная проблема заключается в том, что «родной» блок питания фонарика (корпус, в котором расположены три аккумулятора типа ААА) немного шире, и на полтора сантиметра ниже аккумулятора 18650.
Модификация карманного фонарика с аккумуляторов ААА на аккумулятор 18650

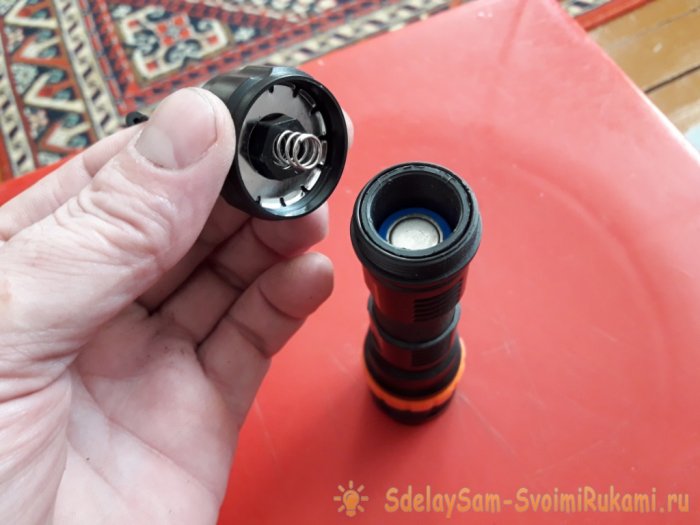

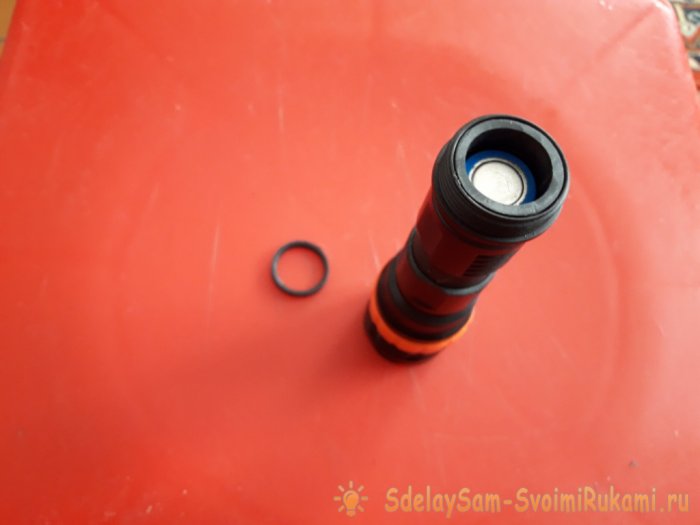

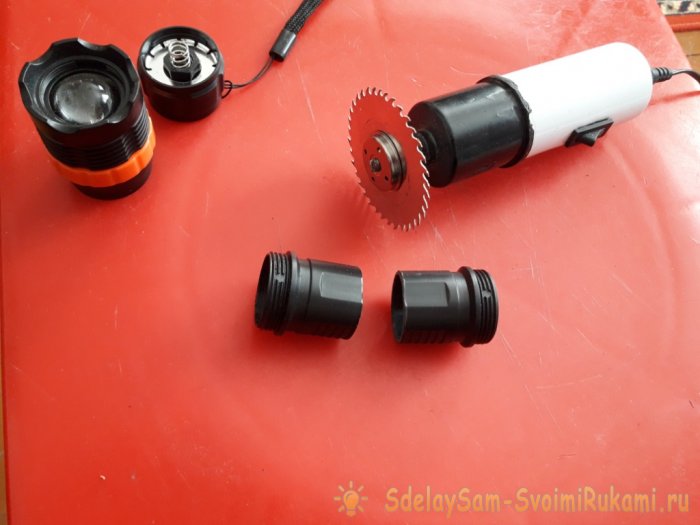

А значит, корпус самого фонарика будет маловат в высоту для 18650. По напряжению 18650 почти идентичен трём мизинчиковым, 18650 выдаёт 3,7 вольта, а три мизинчиковых аккумулятора в сумме дают 3,6 вольта (1,2x3=3,6). Значит, если корпус маловат, надо его удлинить. Было довольно проблематично найти подходящую трубку-вкладыш, которая заполнит собой лишнее пространство между аккумулятором и стенками фонарика. Подходящий вкладыш я, в итоге, так и не смог раздобыть... Просто взял более-менее подходящую трубку, в которую входит 18650 и, установив её на дрель, снял снаружи грубой наждачкой лишнюю толщину с вращающейся заготовки! Итак, разбираем фонарик. Переднюю и заднюю части фонарика откручиваем от средней, и откладываем в сторону. Воспользовавшись бор-машинкой с режущим диском, распиливаем среднюю часть корпуса фонарика на две равные половины.
Модификация карманного фонарика с аккумуляторов ААА на аккумулятор 18650

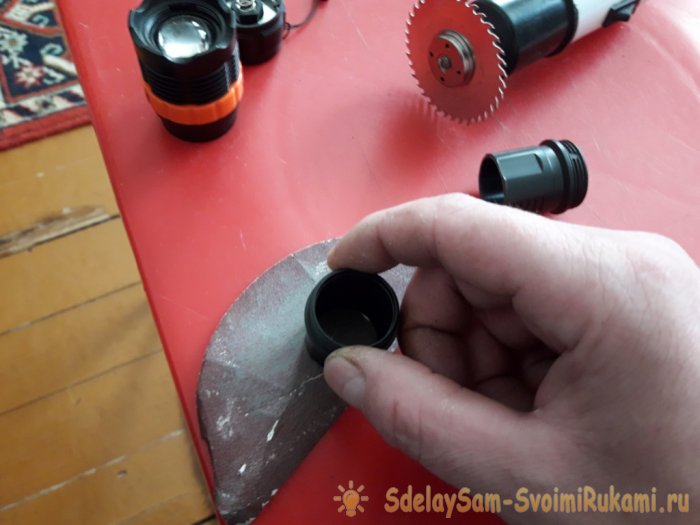

Шлифуем спиленные края об наждачную бумагу, чтобы они стали ровными и гладкими.
Модификация карманного фонарика с аккумуляторов ААА на аккумулятор 18650

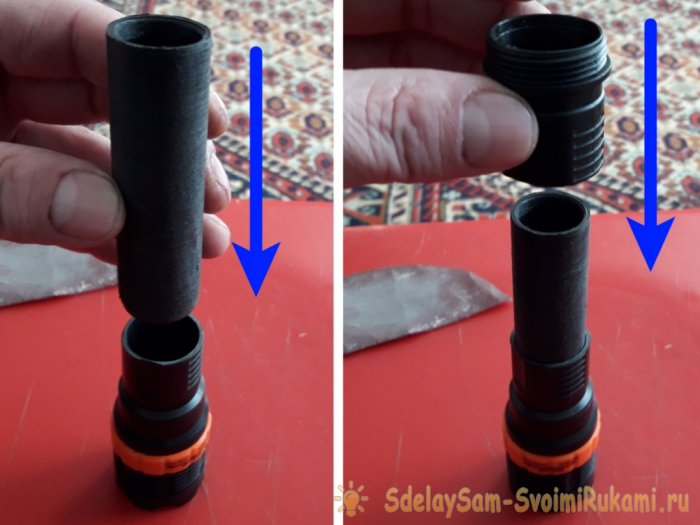

Далее, вставляем трубку-вкладыш в переднюю часть фонарика с накрученным на неё светоотражателем, сверху надеваем заднюю часть с накрученным на неё дном с кнопкой. Получился новый, удлинённый корпус, который подходит под ширину 18650.
Модификация карманного фонарика с аккумуляторов ААА на аккумулятор 18650

Модификация карманного фонарика с аккумуляторов ААА на аккумулятор 18650

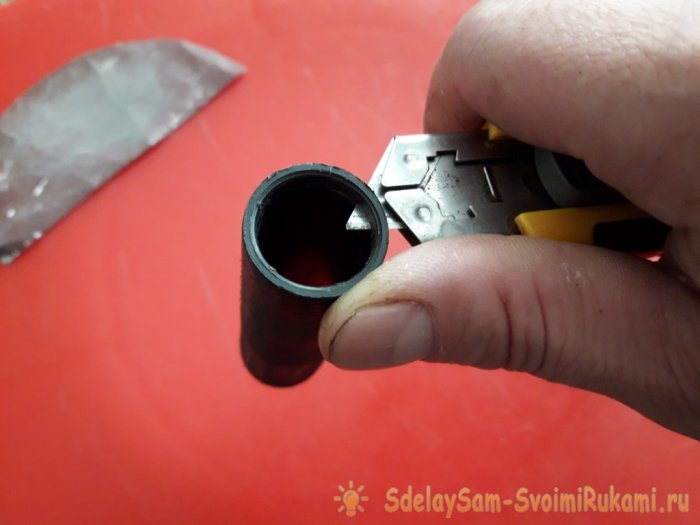

Теперь подгоним высоту, вставляем аккумулятор в корпус, отмеряем сверху лишнее, вынимаем вкладыш и отрезаем отмеренный край канцелярским ножом.
Модификация карманного фонарика с аккумуляторов ААА на аккумулятор 18650

Модификация карманного фонарика с аккумуляторов ААА на аккумулятор 18650

Модификация карманного фонарика с аккумуляторов ААА на аккумулятор 18650

Ещё в конструкции фонарика, внутри корпуса, имеются два металлических кольца и металлическая полоска, которые соединяют плюс и минус на кнопке выключателя. Естественное дело, что после удлинения корпуса, металлическая полоска стала коротковатой для новой конструкции. Так же пришлось и кольца подгонять под трубку-вкладыш.
Модификация карманного фонарика с аккумуляторов ААА на аккумулятор 18650

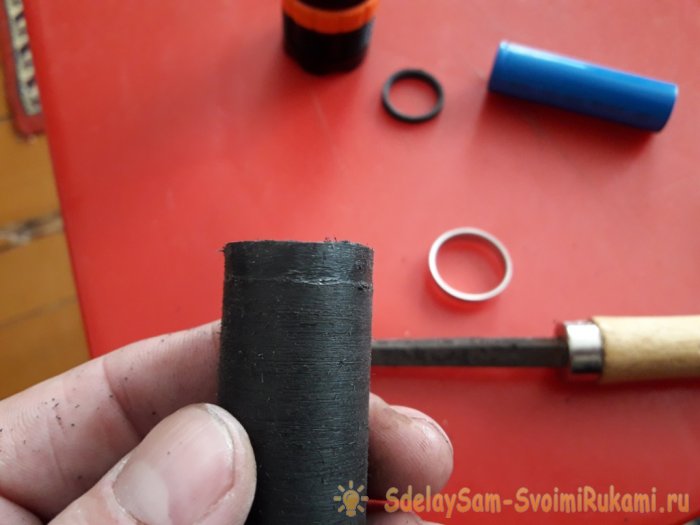

Слой мягкой пластмассы довольно легко и быстро снялся напильником с краёв вкладыша, куда должно сесть кольцо.
Модификация карманного фонарика с аккумуляторов ААА на аккумулятор 18650

Модификация карманного фонарика с аккумуляторов ААА на аккумулятор 18650

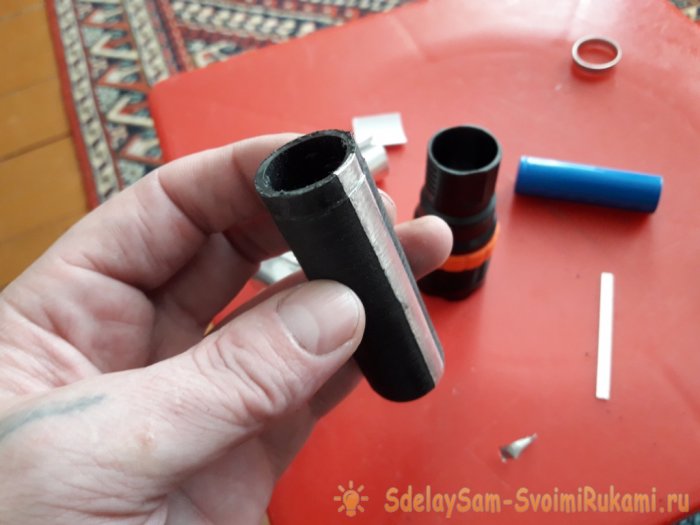

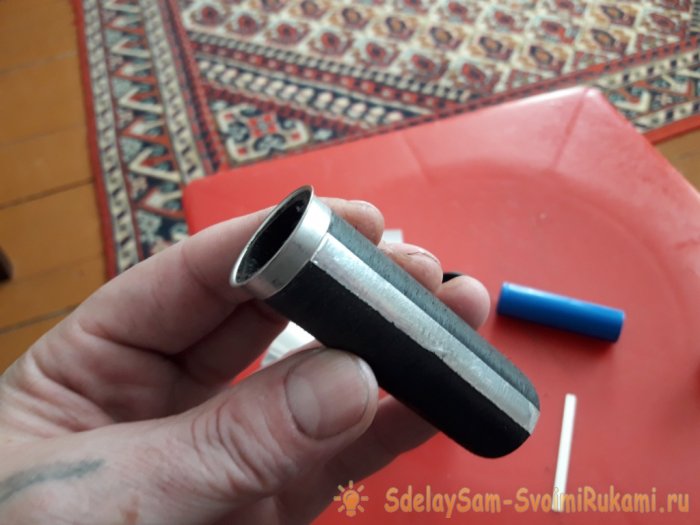

Второе, переднее кольцо, вставлялось внутрь передней части фонарика, где расположены отражатель, линза и светодиод, так что с ним возиться не пришлось. С соединяющей кольца металлической полоской поступим проще; просто наклеиваем на вкладыш полоску самоклеющейся алюминиевой фольги.
Модификация карманного фонарика с аккумуляторов ААА на аккумулятор 18650

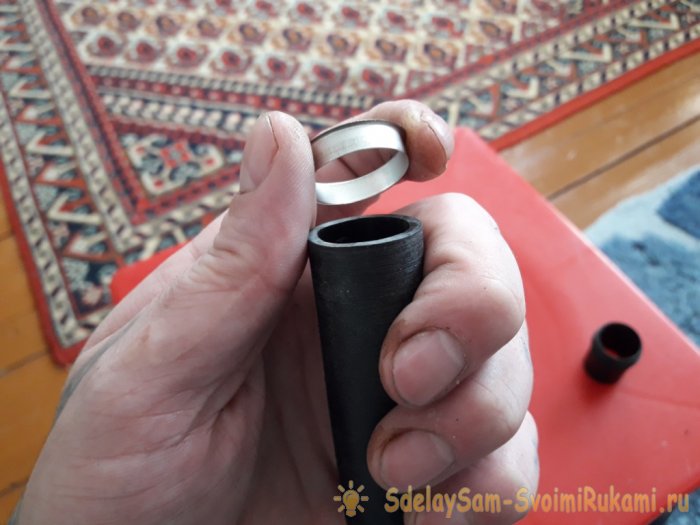

Надеваем заднее кольцо на подготовленную заднюю часть вкладыша.
Модификация карманного фонарика с аккумуляторов ААА на аккумулятор 18650

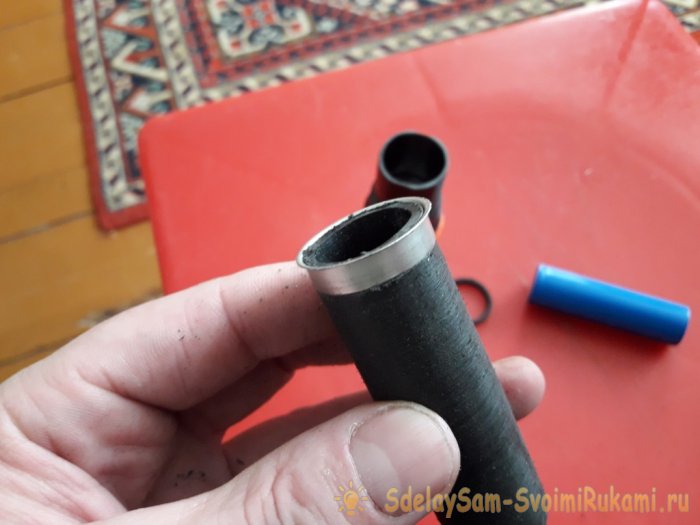

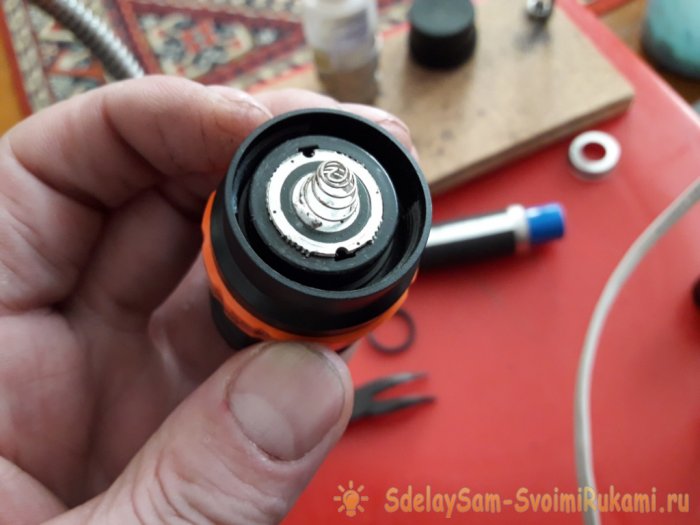

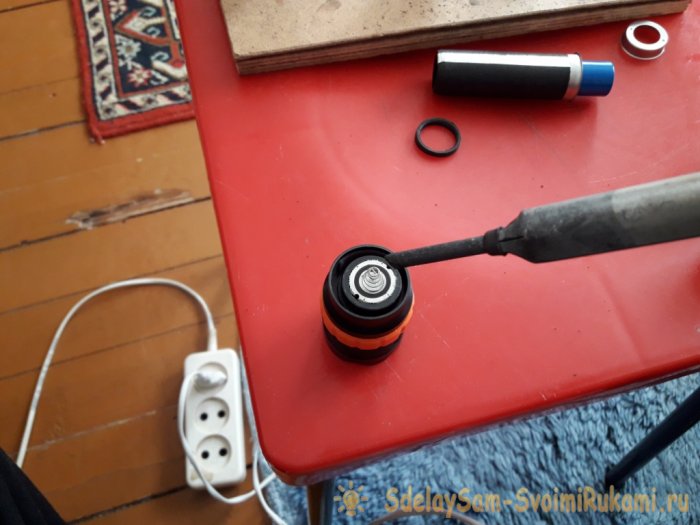

Теперь займёмся «головой» фонарика. На бывшем блоке питания, с мизинчиковыми аккумуляторами, на плюсовом контакте имелась небольшая выпуклость, которая контактировала с плюсом. На аккумуляторе 18650 же, оба контакта плоские, потому, пришлось припаять к плюсовому контакту передней части фонарика такую же пружинку, какая имеется на минусовой, задней части.
Модификация карманного фонарика с аккумуляторов ААА на аккумулятор 18650

Модификация карманного фонарика с аккумуляторов ААА на аккумулятор 18650

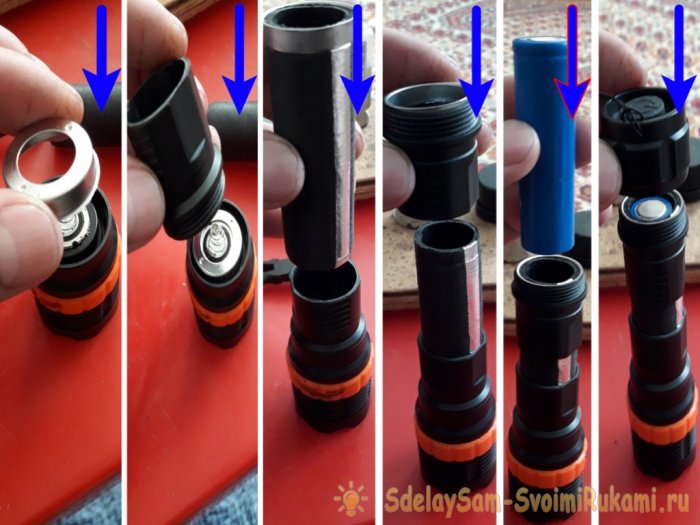

Теперь собираем новый корпус воедино.
Модификация карманного фонарика с аккумуляторов ААА на аккумулятор 18650

Все детали встали на свои места как родные! Осталось прокапать супер клеем стыки между вкладышем и распиленными краями корпуса, чтобы восстановить герметичность. Ещё осталось пространство, точнее, это получился паз, который образовался после установки на вкладыш распиленных концов старого корпуса. Тут дело каждого индивидуальное; можно перед склейкой всех деталей подогнать на это место отрезок трубки, подходящих параметров. Я же решил просто намотать туда понемногу скотча и чёрной изоляционной ленты; может где-нибудь понадобится.
Модификация карманного фонарика с аккумуляторов ААА на аккумулятор 18650

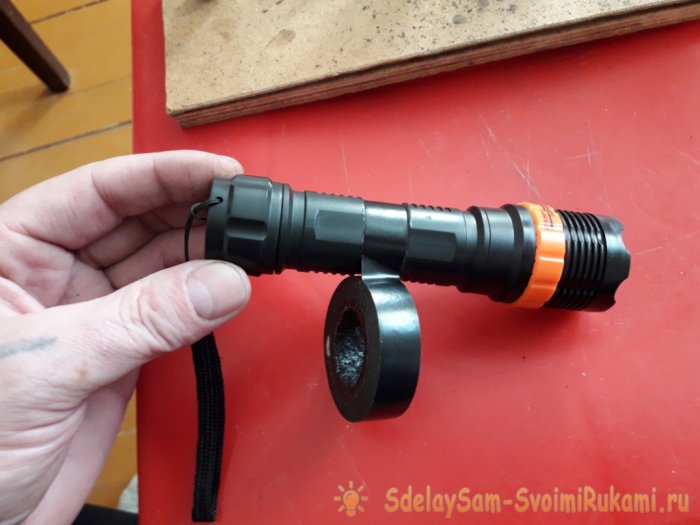

Таким образом, мы «перевели» данное устройство с трёх элементов питания, на один, равный им по напряжению, избавив себя, тем самым, от нудной зарядки блока питания маленькими и не ёмкими батарейками.
Модификация карманного фонарика с аккумуляторов ААА на аккумулятор 18650

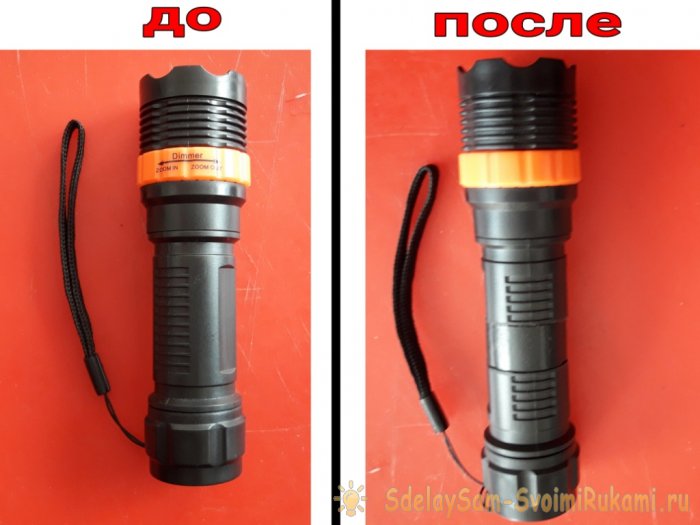

На качествах фонарика (яркости свечения и водонепроницаемости) приведённые выше изменения ни коим образом не сказались. Разве что, он стал на полтора сантиметра длиннее.
Модификация карманного фонарика с аккумуляторов ААА на аккумулятор 18650
