Не за горами начало очередного велосезона, и упомяная о пословице про сани и телегу, неплохо было бы подготовить к нему свой «велик» уже сейчас. Не в каждом населенном пункте есть велосервис, где «опытные» (иногда) мастера, за «символическую» (никогда) плату, сделают профилактику Вашему двухколесному другу. А значит – нужно надеяться на свои «золотые руки» и помощь интернета.

Что потребуется для ремонта


Исходя из того, что специнструмента, как правило, у большинства граждан дома не имеется, будем пользоваться наиболее доступным.
  • Рожковый ключ на 17 и разводной ключ лучше – 2 разводных.
  • Стальной «бородок», либо плоская отвертка.
  • Пассатижи-утконосы.
  • Пинцет.
  • Консистентная смазка «Литол-24».
  • Кусок ткани, на которой будет происходить «действо».
  • Протирочная ветошь.
  • Молоток.

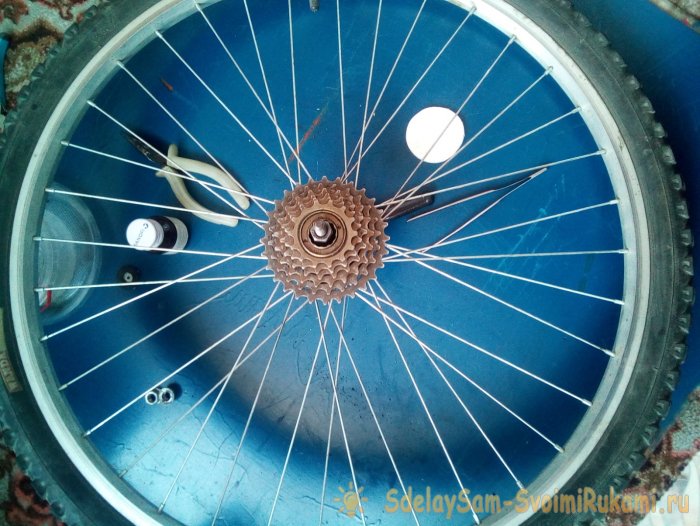

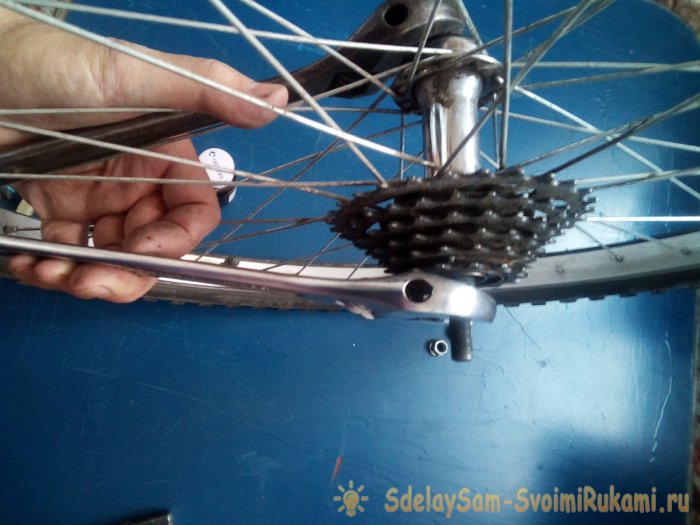

И так, вот оно колесо.
Разборка профилактика и сборка задней втулки и трещотки велоколеса

Приступаем к обслуживанию колеса


Ещё с осени отмытое и протертое. Откручиваем с оси, гайки крепления колеса к раме.
Разборка профилактика и сборка задней втулки и трещотки велоколеса

С обеих сторон, разводным ключом, либо рожковым на 15. Придерживая ось с противоположной стороны другим ключом от проворачивания.
Разборка профилактика и сборка задней втулки и трещотки велоколеса

Теперь, когда гайки сняты, так же, придерживая ось вторым ключом, за затянутую контргайку, отворачиваем гайку, контрящую резьбовую внутреннюю обойму подшипника ступицы колеса.
Разборка профилактика и сборка задней втулки и трещотки велоколеса

Разборка профилактика и сборка задней втулки и трещотки велоколеса

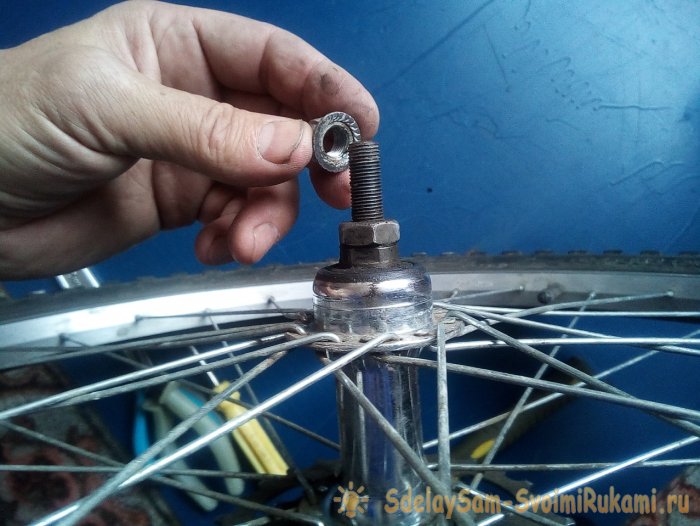

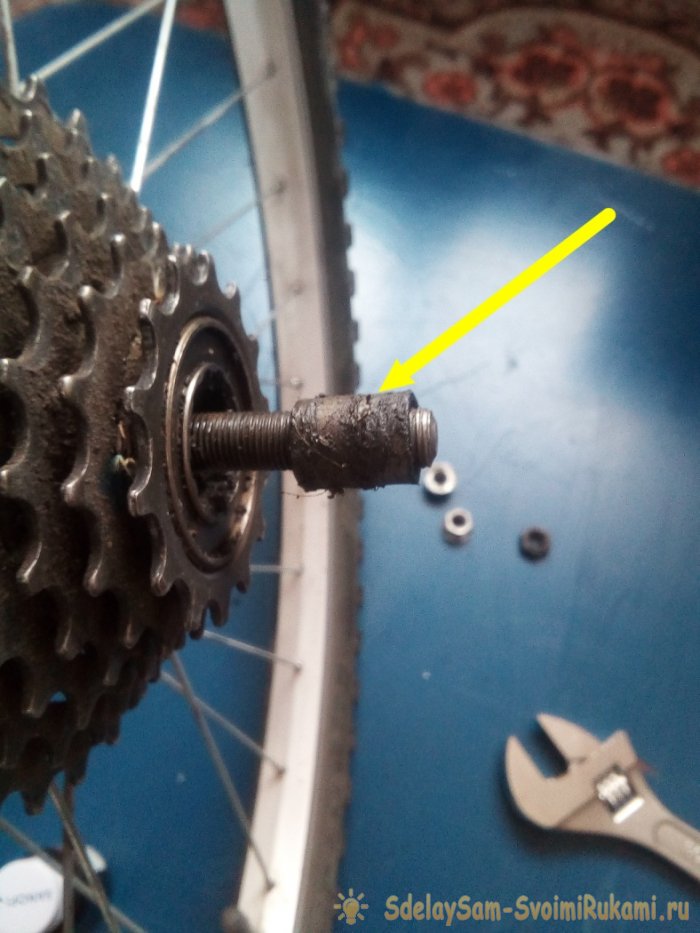

Снимаем с оси дистанционную втулку.
Разборка профилактика и сборка задней втулки и трещотки велоколеса

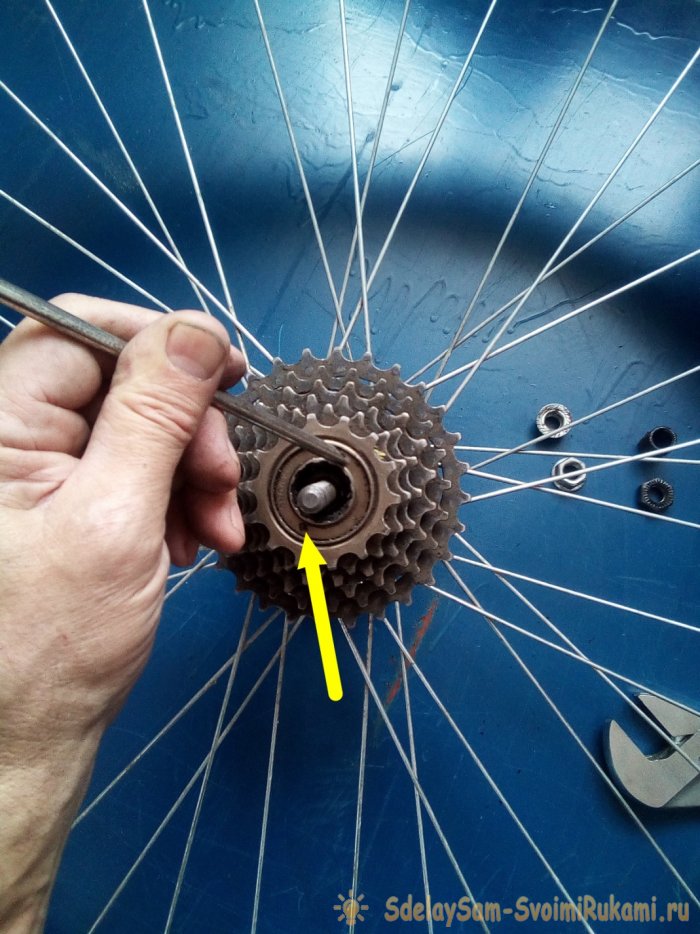

А сейчас, отворачиваем наружную обойму внешнего подшипника каретки.
ВНИМАНИЕ! Отворачивать нужно ПО ЧАСОВОЙ стрелке, т.к. резьба здесь – левая.
Разборка профилактика и сборка задней втулки и трещотки велоколеса

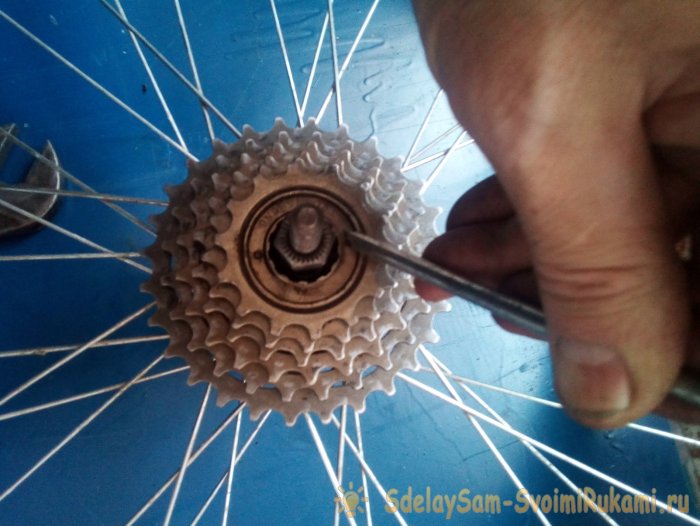

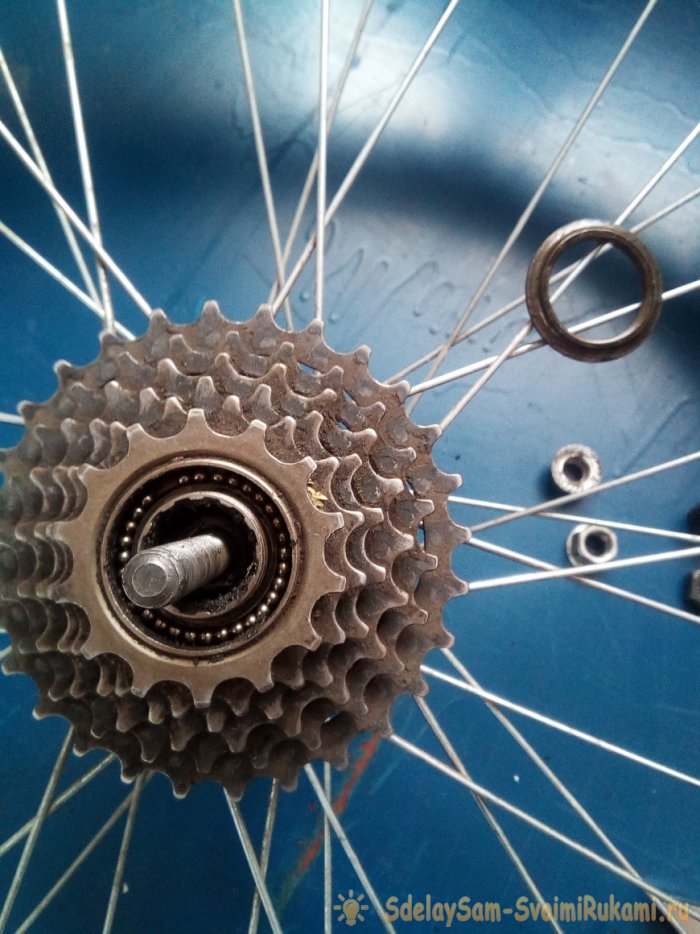

Опять же, по причине отсутствия специального инструмента для велоремонта, используем либо «бородок», либо уголок плоской отвертки, постукивая по ней молотком. Обычно, если не заржавела, обойма отворачивается без особых усилий. И вот перед нами не отягощенные обильной смазкой, а вернее – совершенно сухие, шарики внешнего подшипника. Чтобы избежать раскатывания шариков при снятии блока звездочек, под колесо, правильнее всего, подстелить кусок ткани. (Если разбираете на гладкой поверхности)
Разборка профилактика и сборка задней втулки и трещотки велоколеса

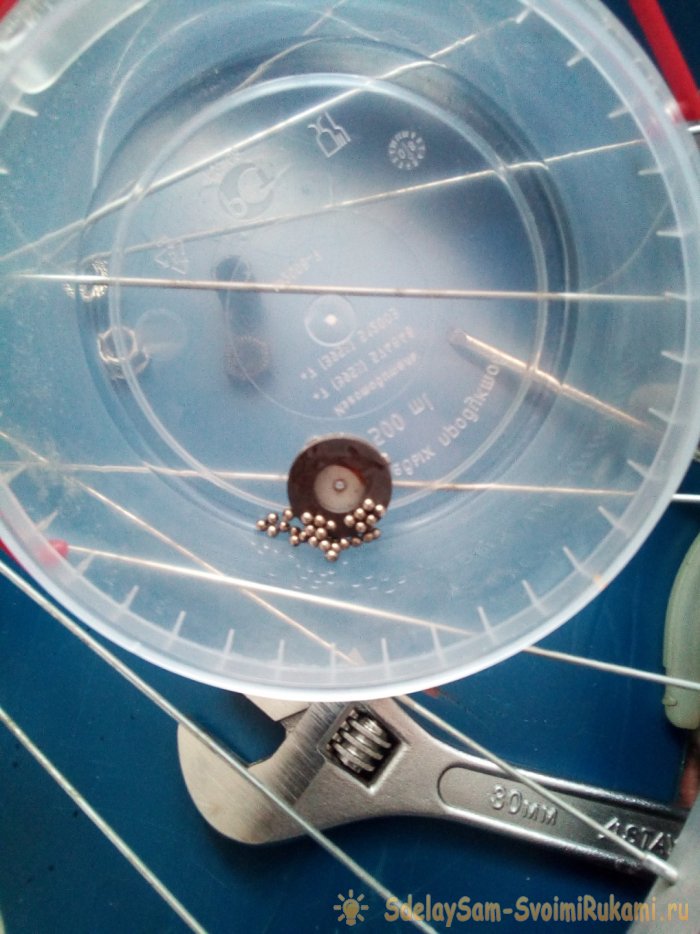

Чтобы не растерять их при извлечении, лучше всего воспользоваться магнитом. В два- три приёма, все шарики будут извлечены.
Разборка профилактика и сборка задней втулки и трещотки велоколеса

В отдельную емкость.
Разборка профилактика и сборка задней втулки и трещотки велоколеса

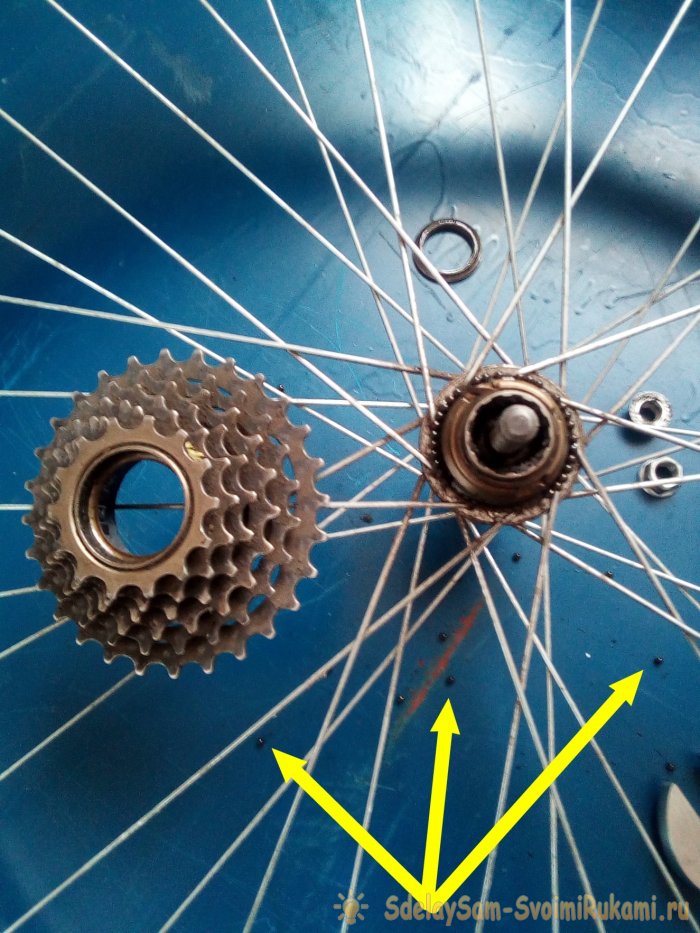

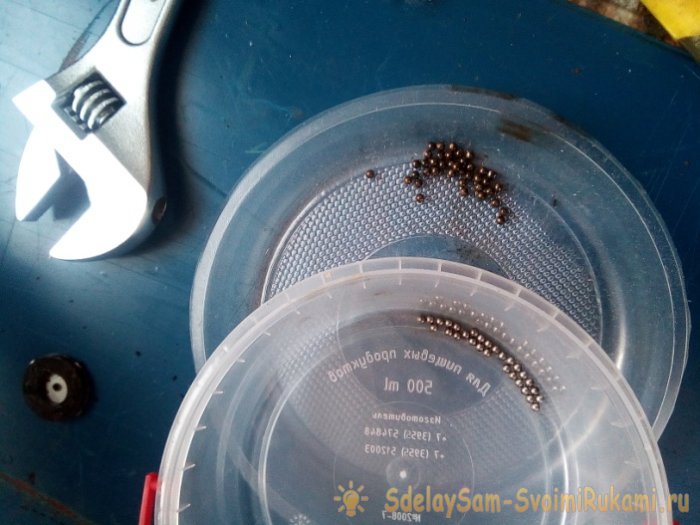

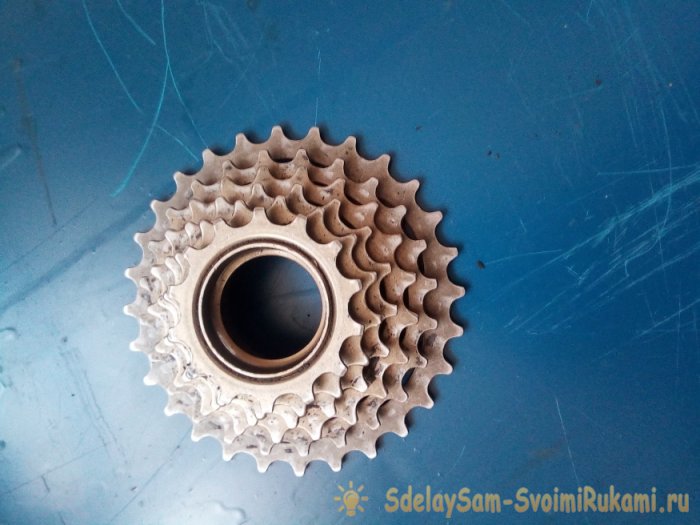

Почему в отдельную? Потому что, будут ешё точно такие же - из внутреннего подшипника. И чтобы не возникало проблем с их сортировкой и подсчетом, лучше сразу разделить. Далее, аккуратно потянув вверх блок звездочек, снимаем его со ступицы, услышав естественно, чуть слышный стук выпадающих шариков внутреннего подшипника. Так же – сухого, до неприличности.
Разборка профилактика и сборка задней втулки и трещотки велоколеса

Опять же магнитом, собираем их в емкость.
Разборка профилактика и сборка задней втулки и трещотки велоколеса

Разборка профилактика и сборка задней втулки и трещотки велоколеса

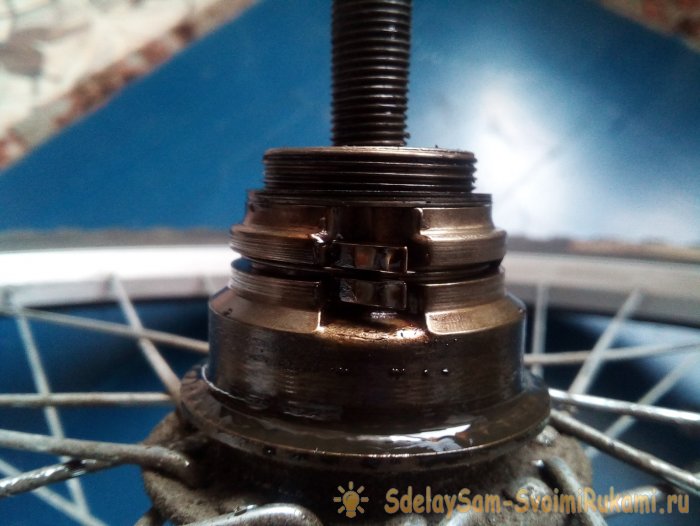

И вот она – трещотка.
Разборка профилактика и сборка задней втулки и трещотки велоколеса

Тщательно протираем её и блок звездочек, от остатков старой смазки и загрязнений.
Разборка профилактика и сборка задней втулки и трещотки велоколеса

Разборка профилактика и сборка задней втулки и трещотки велоколеса

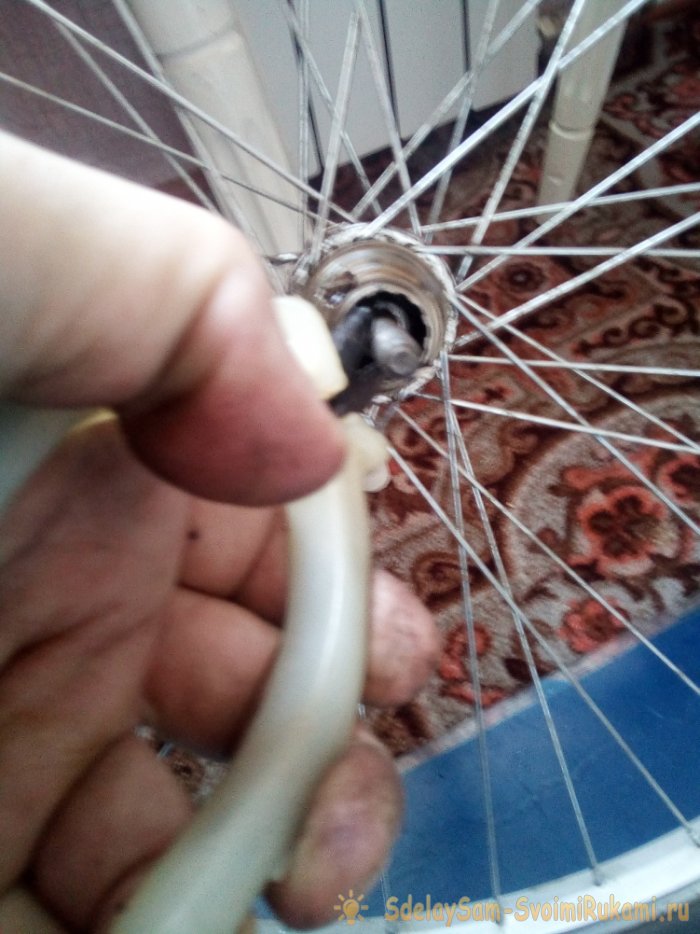

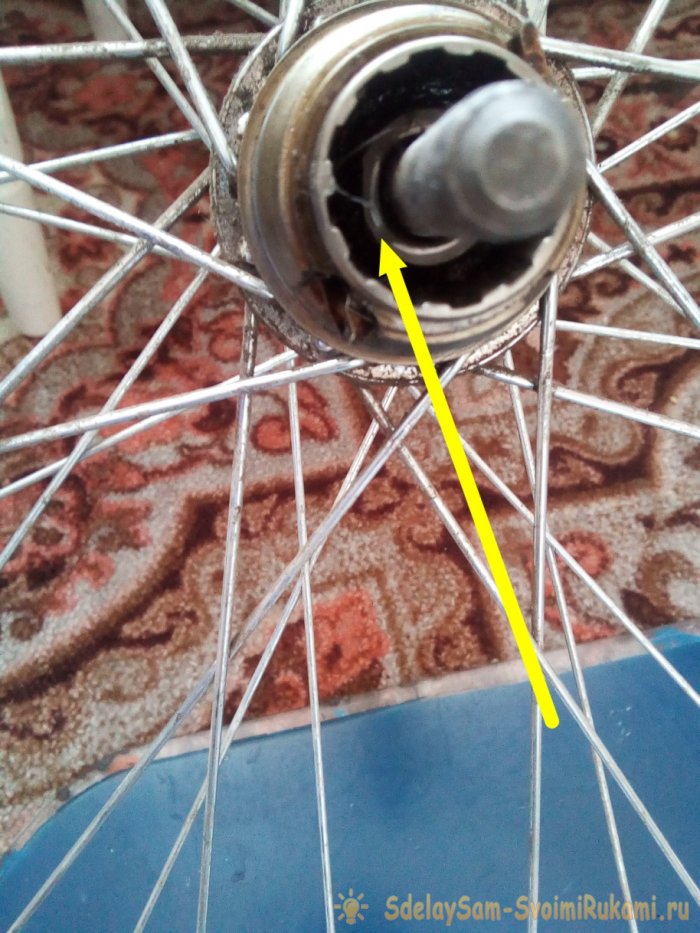

Заглянув во внутрь ступицы колеса, со стороны трещотки, обнаруживаем там внутреннюю обойму подшипника ступицы. Как и положено, она вся в грязи. С помощью ветоши и тонкой плоской отвертки либо деревянной палочки, удаляем всю грязь.
Разборка профилактика и сборка задней втулки и трещотки велоколеса

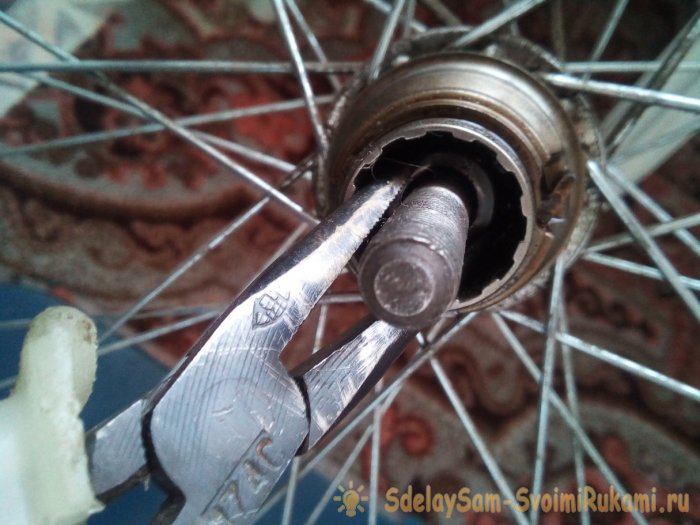

Далее, придержав обойму «утконосами», выворачиваем из неё ось, в противоположную сторону, освобождая таким образом, шарики подшипника ступицы с другой стороны. Если и там отсутствует смазка, то они так же свободно выпадут.
Разборка профилактика и сборка задней втулки и трещотки велоколеса

Понятное дело – все тщательно протираем ветошью. Одна неприятная деталь – по причине отсутствия специального ключа для отворачивания корпуса трещотки, добраться до шариков подшипника ступицы с этой стороны, не представляется возможным. Чтобы, всё-таки доставить смазку к подшипнику, пришлось нагреть «Литол» до текучего состояния и заливать с противоположной стороны в щель между осью и корпусом втулки, пока смазка не потекла из под не разобранного подшипника. После чего, наносим смазку на внешнюю обойму подшипника ступицы.
Разборка профилактика и сборка задней втулки и трещотки велоколеса

И вставляем на место шарики.
Разборка профилактика и сборка задней втулки и трещотки велоколеса

После чего, придерживая, опять, «утконосами» обойму с противоположной стороны, заворачиваем ось почти до упора.
Разборка профилактика и сборка задней втулки и трещотки велоколеса

ВНИМАНИЕ! Затяжку, пока не делать. Ставим на место дистанционную втулку.
Разборка профилактика и сборка задней втулки и трещотки велоколеса

Наворачиваем контргайку. НЕ ЗАТЯГИВАЯ!!! Пока…
Разборка профилактика и сборка задней втулки и трещотки велоколеса

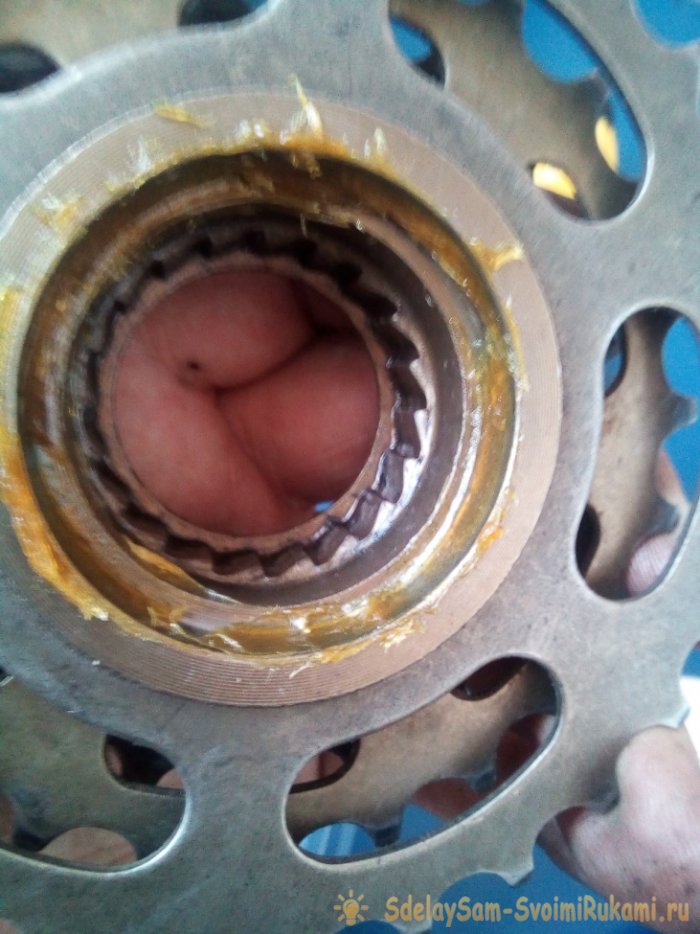

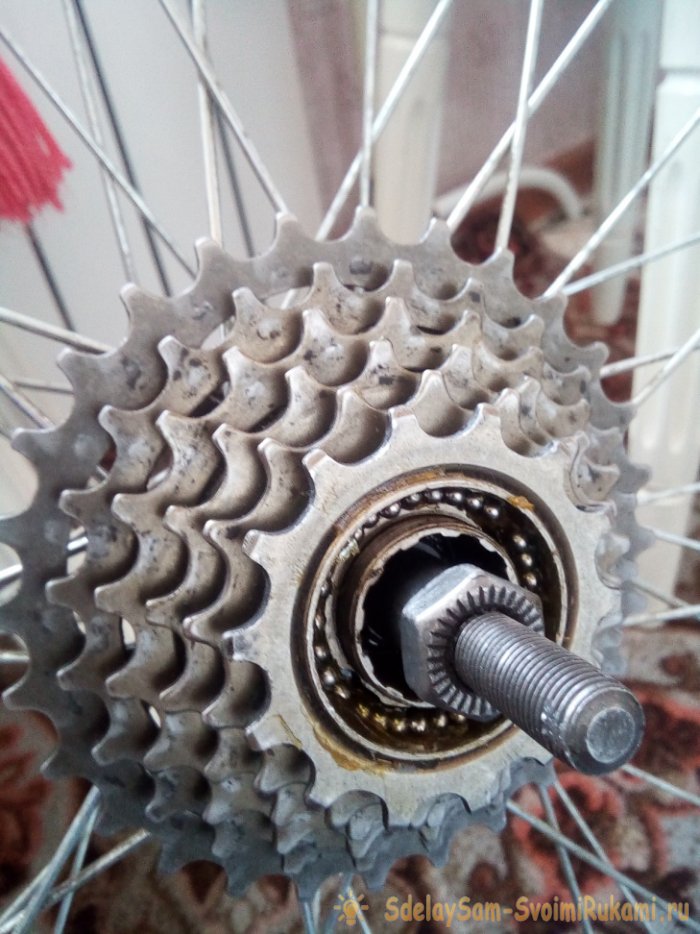

И переходим к сборке блока звездочек. Наносим на обойму внутреннего подшипника смазку и укладываем в неё шарики до заполнения.
Разборка профилактика и сборка задней втулки и трещотки велоколеса

Разборка профилактика и сборка задней втулки и трещотки велоколеса

Разборка профилактика и сборка задней втулки и трещотки велоколеса

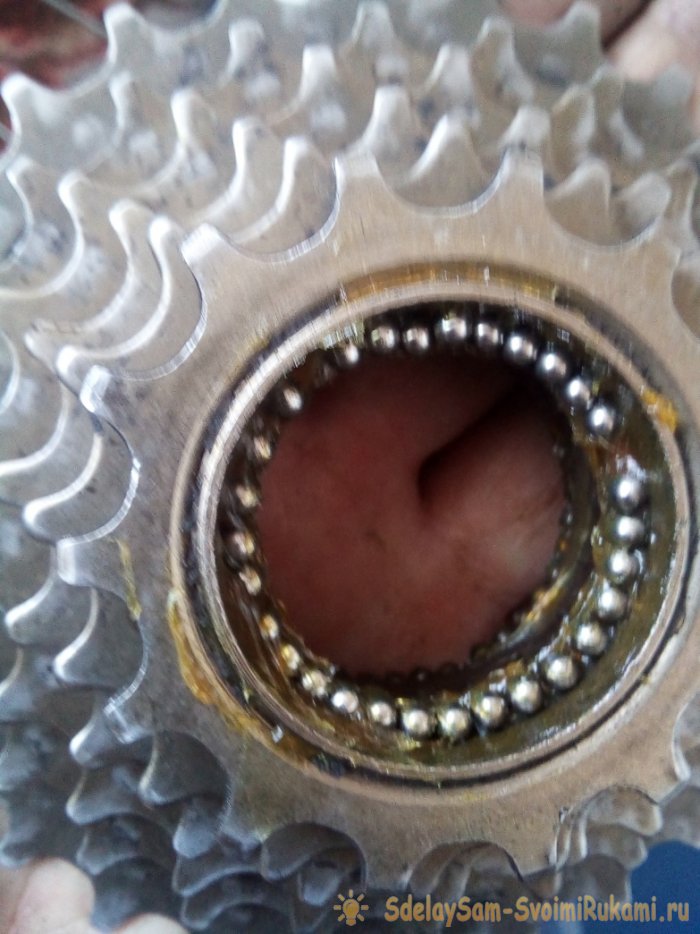

Будет казаться, что одного или пары шариков не хватает. Это – нормально, поскольку подшипник «насыпной», без сепарации. То же самое делаем с другой стороны.
Разборка профилактика и сборка задней втулки и трещотки велоколеса

Когда все шарики на месте, аккуратно, с небольшим проворачиванием против часовой стрелки, ставим блок звездочек на трещотку. Проворачивать необходимо, для более легкого захода трещотки в зубцы.
Ну, вот. Блок почти собран.
Разборка профилактика и сборка задней втулки и трещотки велоколеса

Остается поставить на место регулировочные шайбы.
Разборка профилактика и сборка задней втулки и трещотки велоколеса

Разборка профилактика и сборка задней втулки и трещотки велоколеса

И закрутить ПРОТИВ часовой стрелки, крышку-обойму.
Разборка профилактика и сборка задней втулки и трещотки велоколеса

Опять, при помощи отвертки, не сильными ударами молотка – до упора. Дальше положенного, закрутить её не дадут регулировочные шайбы. Но и чрезмерных усилий прилагать не стоит. Сейчас, когда все собрано, нужно приступать к регулировке рабочих зазоров у подшипников ступицы. Для этого, отворачиваем, почти до самого конца резьбы, контргайку, придерживаем «утконосами» внутреннюю обойму, а ось вращаем до легкого касания обоймой шариков. После чего, заворачиваем контргайку до самой дистанционной втулки и зафиксировав втулку «утконосами», подтягиваем гайку. Проворачиваем на несколько оборотов колесо, чтобы шарики встали на место, и удерживая ключом гайку, с противоположной от звездочек стороны, затягиваем контргайку с достаточным усилием. Снова проворачиваем колесо. Оно должно свободно вращаться на оси, без попыток её провернуть.
Если во время вращения чувствуются легкие подергивания оси, значит, подшипники зажаты и нужно повторить регулировку, ослабив контргайку и чуть-чуть ослабив внутреннюю обойму ступичного подшипника, после чего опять затянуть контргайку. Две-три неудачных попытки и всё получится. Колесо собрано. Крутится свободно, без закусывания и люфта.
Разборка профилактика и сборка задней втулки и трещотки велоколеса

Удачи.
