Но не будем спешить – этот узел может стать основой для изготовления самодельной стойки для болгарки, которая упростит и повысит точность резки под любым углом круглых и профильных труб, уголков, швеллера и т. д.
Понадобится
Помимо уже упомянутых болгарки и помпы, нам нужны будут следующие материалы и изделия:
- швеллер;
- равнополочный уголок;
- набор болтов, удлиненных гаек и гаек-барашков;
- пружина растяжения;
- аэрозольная краска двух цветов.
Для работы нам понадобятся: измерительные приспособления, дрель, метчик, болгарка, сварка, ключи, тиски и др.
Процесс изготовления стойки для болгарки из автомобильной помпы

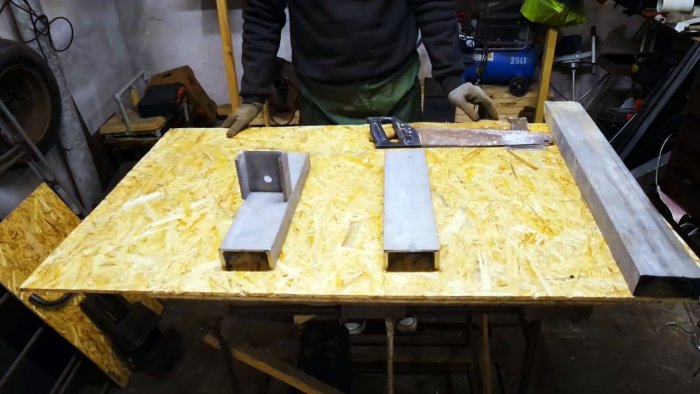

Размечаем и отрезаем от стального швеллера две одинаковые заготовки, которые послужат основанием нашей стойки для болгарки, а также небольшой фрагмент.
Для закрепления старой помпы на основании стойки рассверливаем одно из отверстий в приливе под диаметр второго отверстия. То же самое проделываем и с одной удлиненной гайкой.
Рассверленную гайку помещаем под головку болта и продеваем в отверстие фланца помпы и затягиваем удлиненной гайкой с другой стороны. Также поступаем и с болтом, установленным в отверстие с приливом, но без рассверленной гайки.
Закрепляем помпу с гайками в тиски и болгаркой удаляем выступающую за их плоскость часть фланца, расположенную между ними.

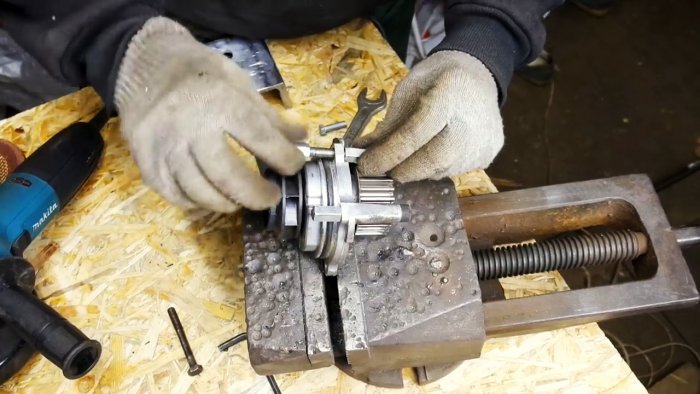

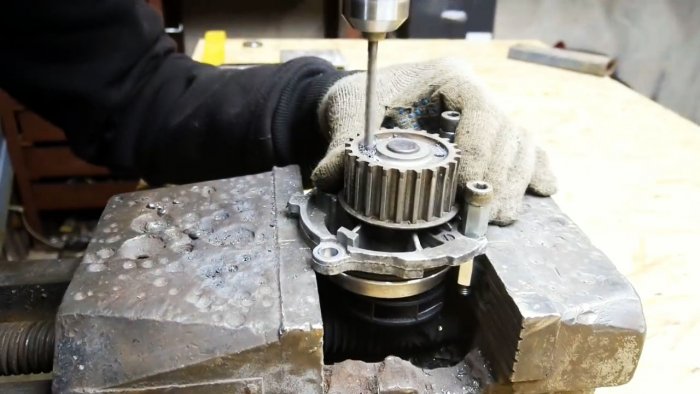

В диске шестерни помпы сверлим два глухих отверстия по диаметру симметрично ее центральной оси и нарезаем в них резьбу метчиком.
Шлифуем со всех сторон болгаркой фрагмент швеллера, удаляя заусенцы, ржавчину и, скругляя кромки.

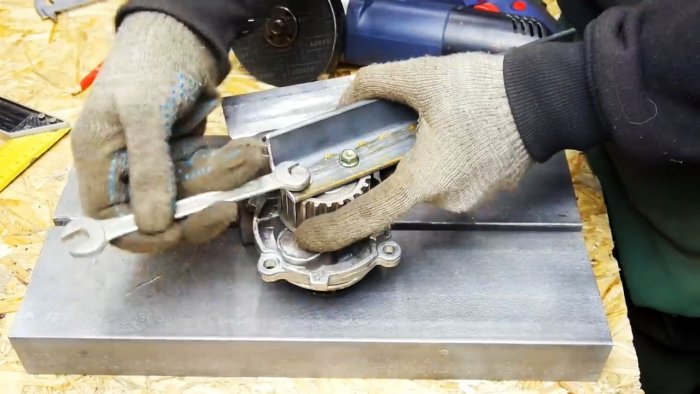

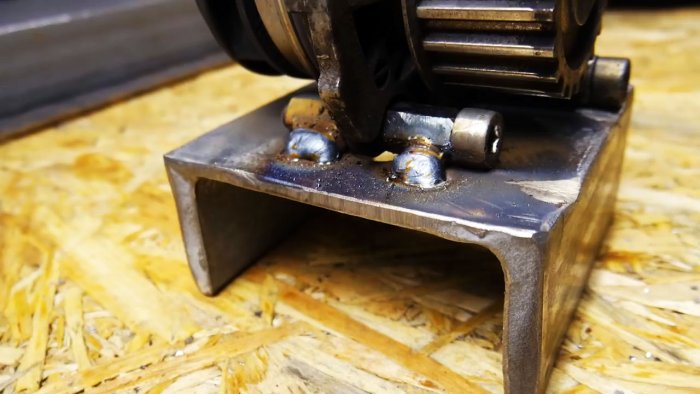

Устанавливаем на него помпу так, чтобы три удлиненные гайки на болтах плотно прилегали к полке фрагмента швеллера и привариваем их полуавтоматической сваркой.

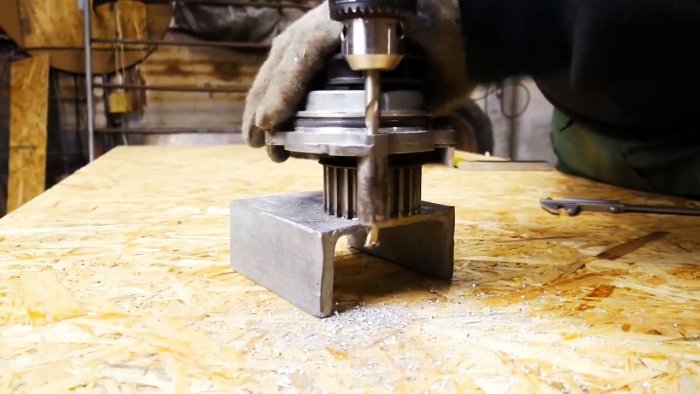

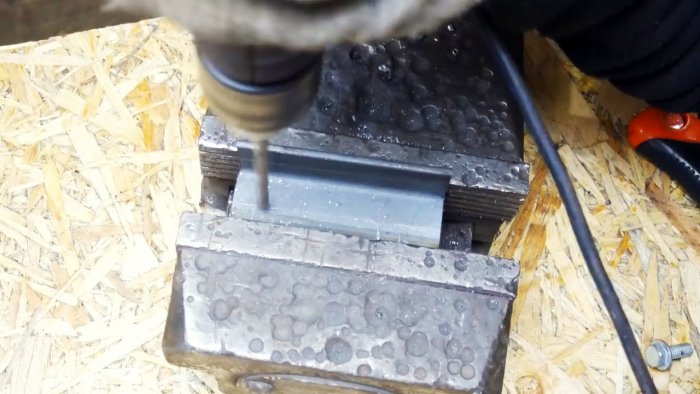

Отрезаем болгаркой от равнополочного уголка часть и с одного конца на полке сверлим продольно по центру два отверстия, используя в качестве шаблона отверстия с резьбой в диске шестерни помпы.
Слегка уменьшаем болгаркой высоту шляпки оси шестерни, чтобы она не мешала плотному прилеганию уголка к ободу зубчатки и затягиваем его к шестерне двумя болтами.

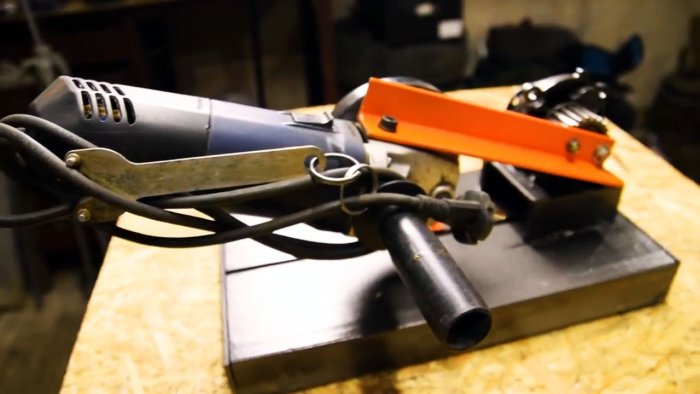

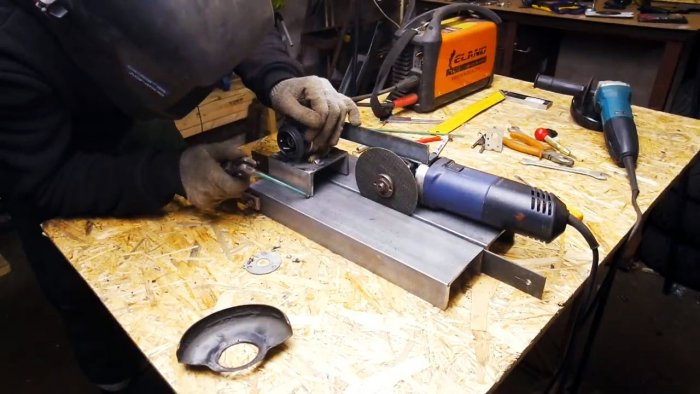

Снимаем на время с болгарки защитный кожух, устанавливаем отрезной дик и прикручиваем уголок с помпой к инструменту болтом вместо удаленной ручки.
Укладываем два швеллера полкой вверх, вложив между ними пластину толщиной чуть больше толщины отрезного диска. Выверив точность установки болгарки, привариваем фрагмент швеллера с закрепленной на нем помпой, симметрично относительно половинок основания стойки.

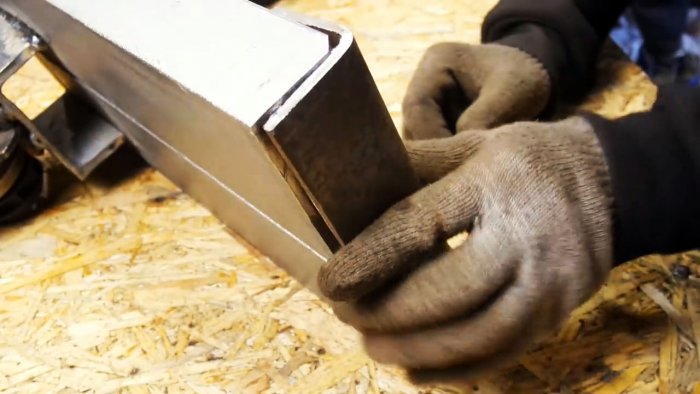

Выравниваем торцы швеллеров, скругляем внешние углы ножек и привариваем к ним поперечно отрезок равнополочного уголка, чтобы зафиксировать зазор между швеллерами, в котором будет вращаться диск.
Со стороны крыльчатки помпы в полке короткого швеллера выполняем отверстие для зацепа пружины растяжения, другой цепляем за лопатку крыльчатки.
Отрезаем равнополочный уголок и одну полку с одного конца размечаем под круглое отверстие, а с другого – под продолговатое с выходом на торец и выполняем их дрелью и болгаркой.

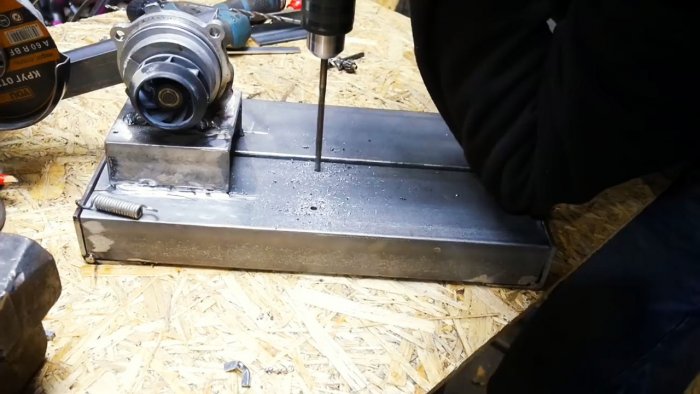

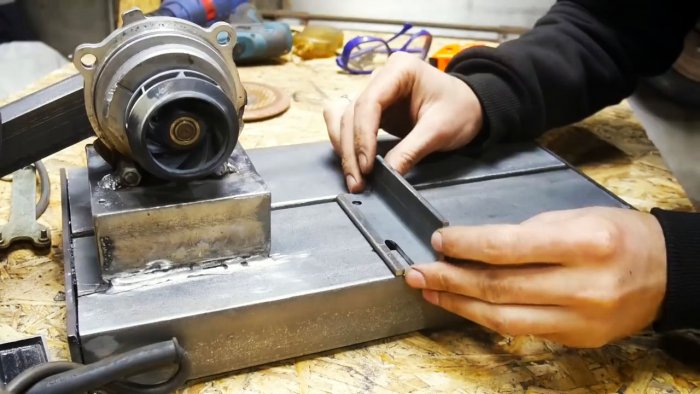

Устанавливаем полку уголка без отверстий напротив центра режущего диска под прямым углом и отмечаем на швеллера проекции отверстий в уголке. Сверлим одно круглое, а другое продолговатое отверстие перпендикулярно уголку.

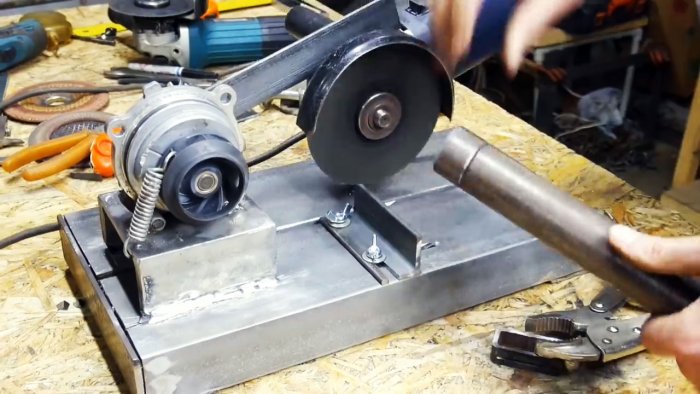

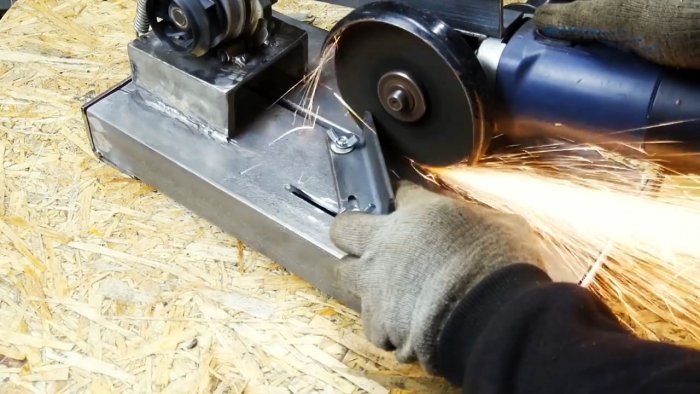

Закрепляем уголок к швеллеру болтами и двумя гайками-барашками. Теперь можно, прижимая заготовки к уголку, отрезать их под 90 градусов или под любым другим, меняя положение уголка.

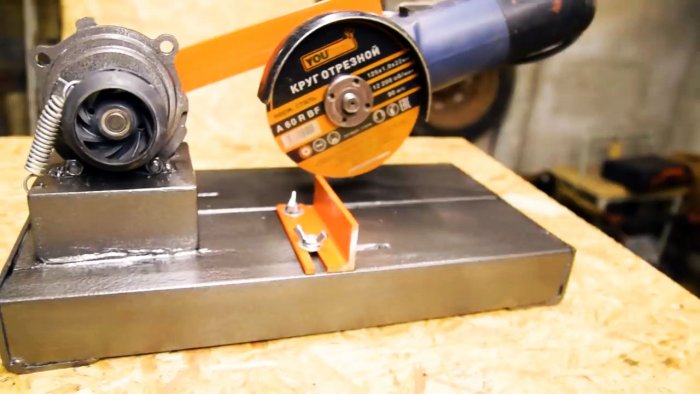

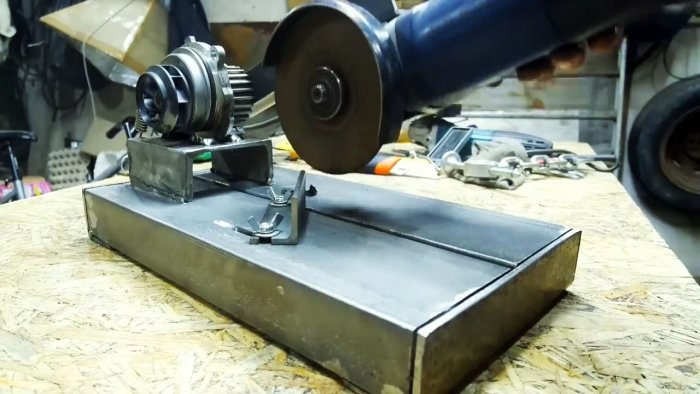

Разбираем установку, протираем все части, закрываем бумагой места, не подлежащие покраске, и наносим два типа краски – серую и оранжевую. Как только краска высохнет, вновь собираем установку и она полностью готова к работе.
