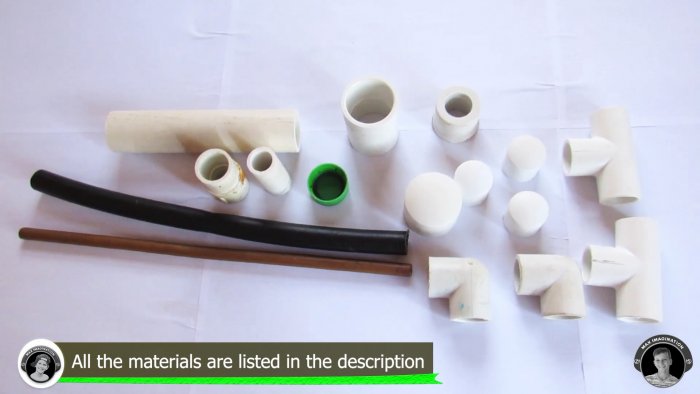

Материалы:
- клеевые ПВХ трубы 20 мм, 32 мм;
- заглушка 32 мм;
- соединительная муфта 32 мм;
- соединительная муфта 20 мм;
- заглушки 20 мм – 3 шт.;
- колена 20 мм – 2 шт.;
- тройники 20 мм – 2 шт.;
- медная труба 9 мм;
- клей для ПВХ труб.
Процесс изготовления разбрызгивателя

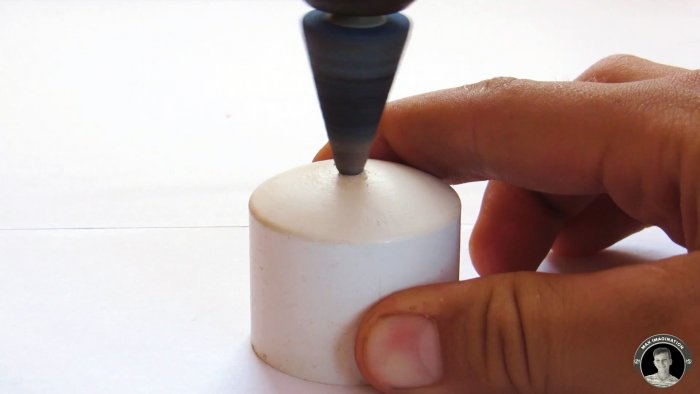

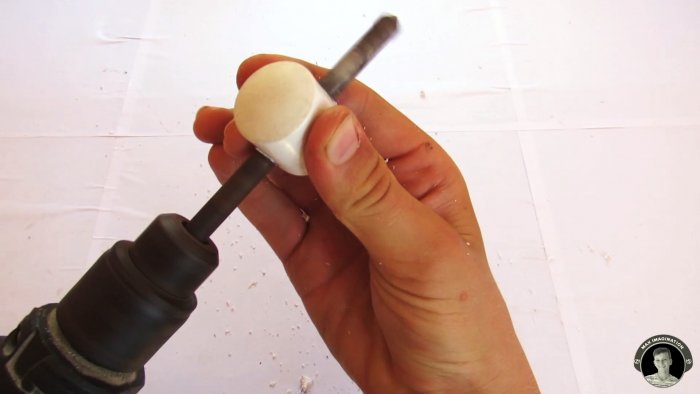

В заглушке для трубы 32 мм нужно просверлить отверстие под трубку 20 мм.

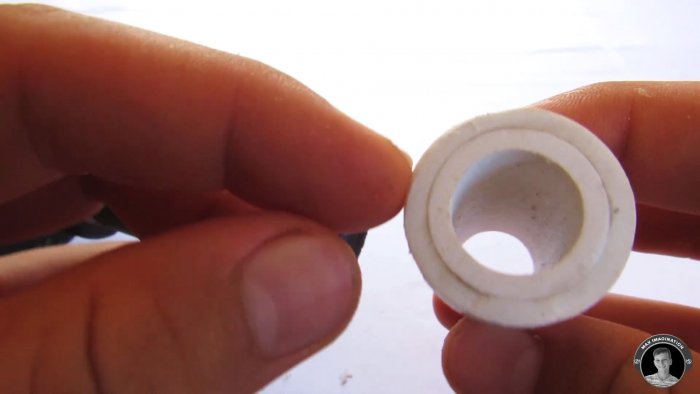

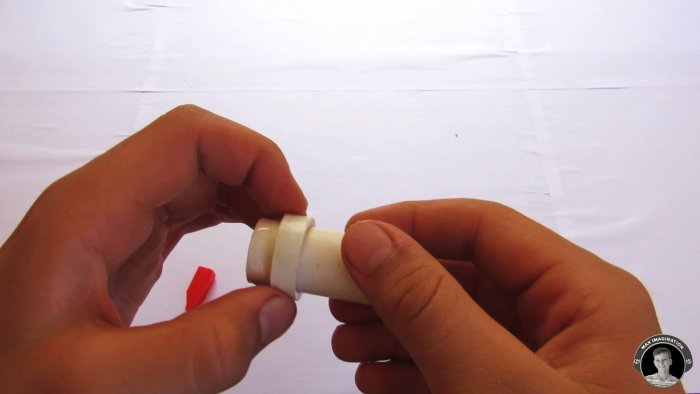

Затем от соединительной муфты 20 мм нужно срезать кольцо и вклеить его на край трубы 20 мм.

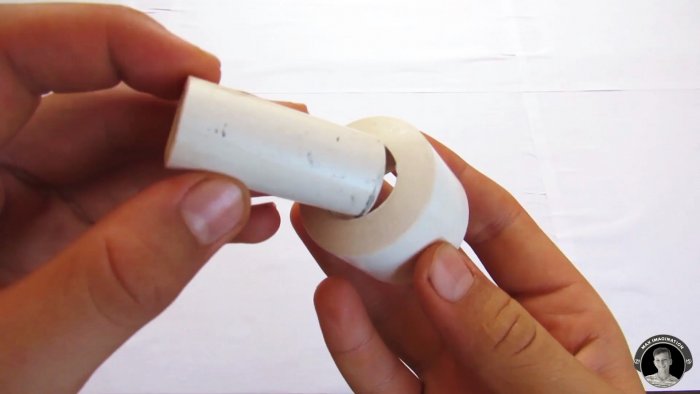

С внешней стороны кольцо шлифуется для плотного прилегания к заглушке.

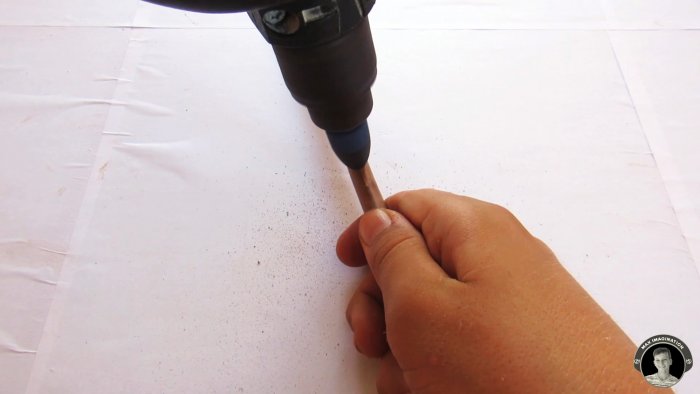

Далее берется медная трубка длиной 30-40 см. По центру в ней просверливается одна стенка.
Затем отверстие растачивается так, чтобы уменьшить толщину стенок вокруг него, что позволит потоку воды входить внутрь с меньшим сопротивлением.

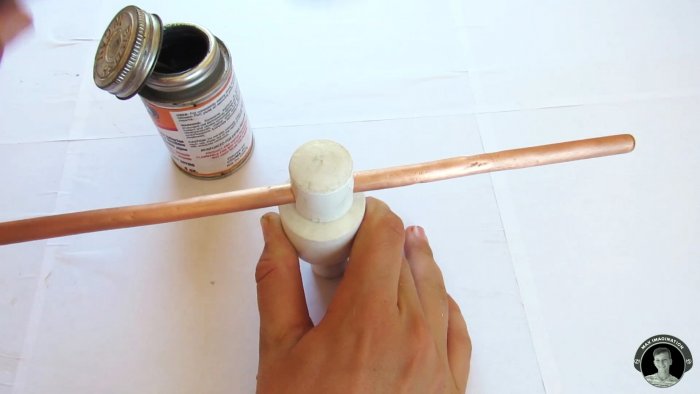

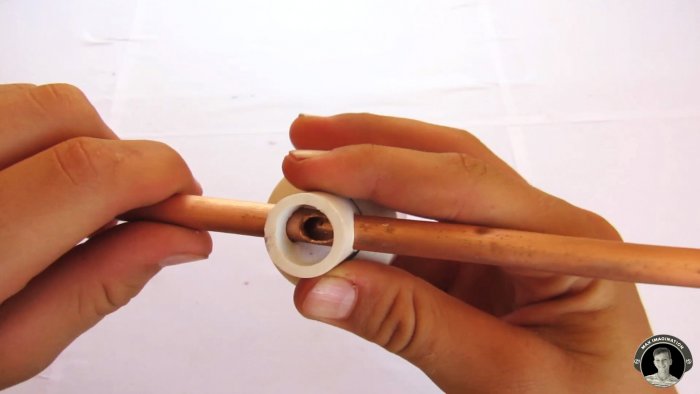

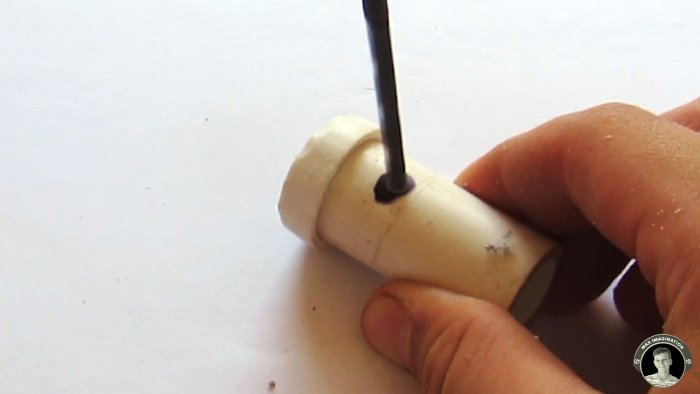

Медную трубку нужно вставить в ранее просверленные отверстия сквозь пластиковую трубу 20 мм пропущенную через заглушку.

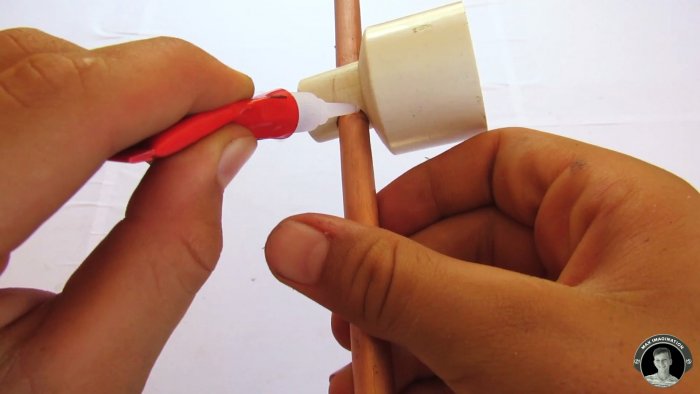

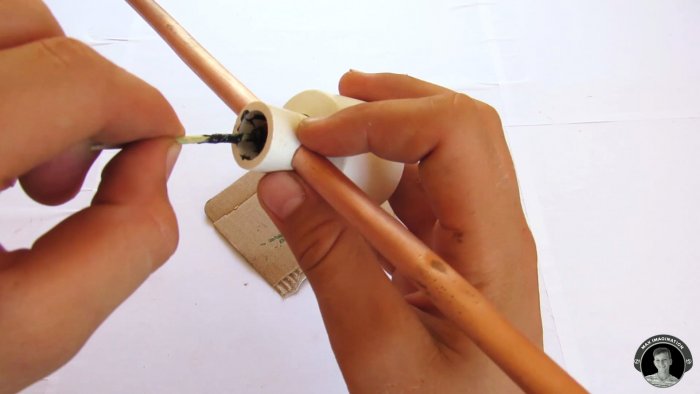

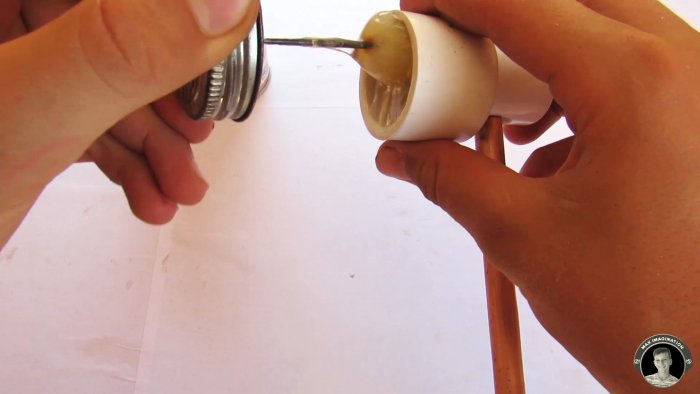

Она разворачивается отверстием в сторону заглушки. После этого нужно вклеить ее так, чтобы зафиксировать в этом положении и исключить течь через зазоры между ее стенками и пластиковой трубкой 20 мм.

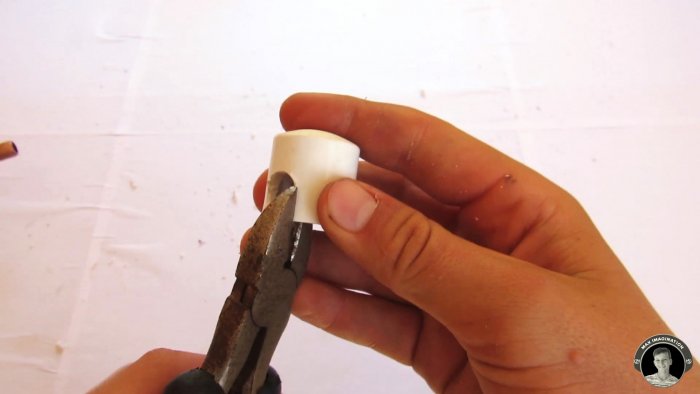

Далее нужно вклеить заглушку 20 мм на отрезок трубы с медным разбрызгивателем. Для этого в заглушке прорезаются пазы, позволяющие ее вставить до упора.

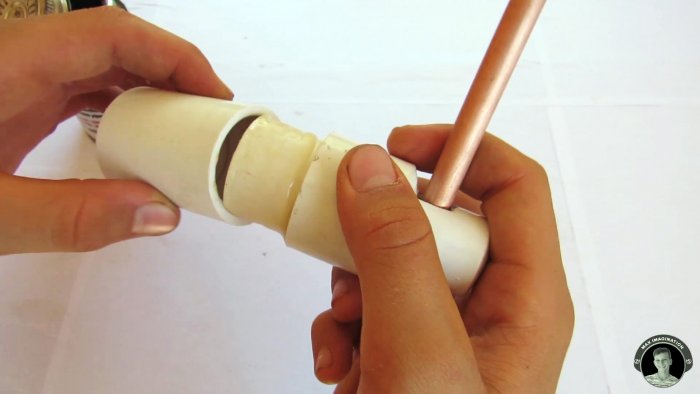

На следующем этапе требуется вклеить в просверленную заглушку с медным вращающимся разбрызгивателем отрезок трубы 32 мм. Для этого нужно предварительно проточить ее внутренний диаметр из торца, чтобы она не мешала вращаться разбрызгивателю.

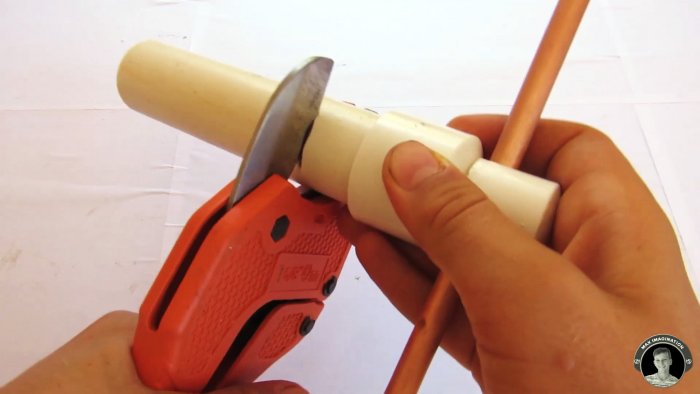

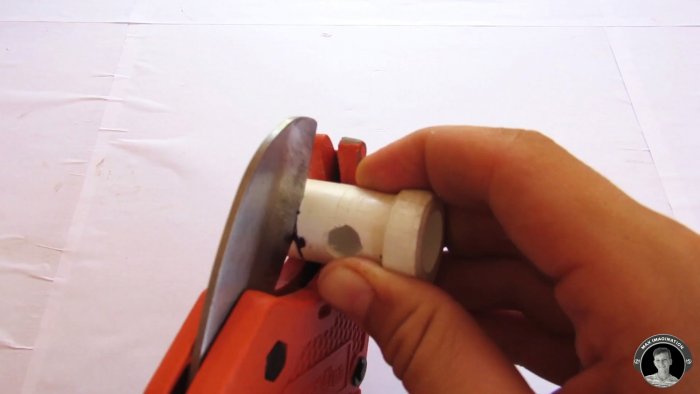

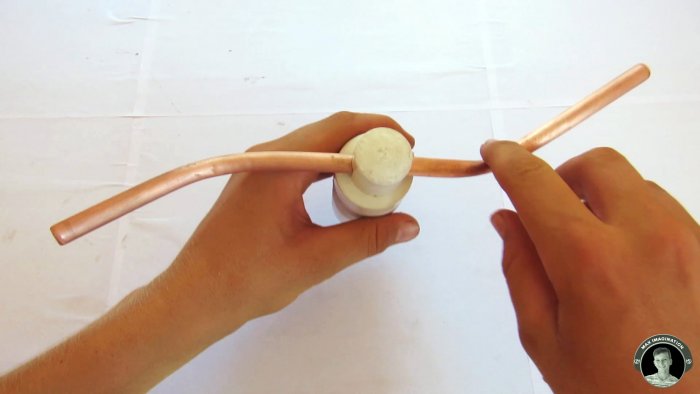

После этого труба обрезается и вплотную к заглушке на нее вклеивается соединительная муфта. Также необходимо выгнуть концы медной трубки, чтобы выталкиваемая из нее вода раскручивала разбрызгиватель.

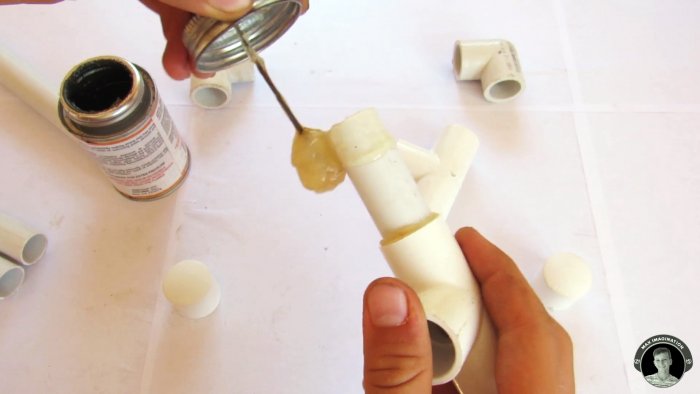

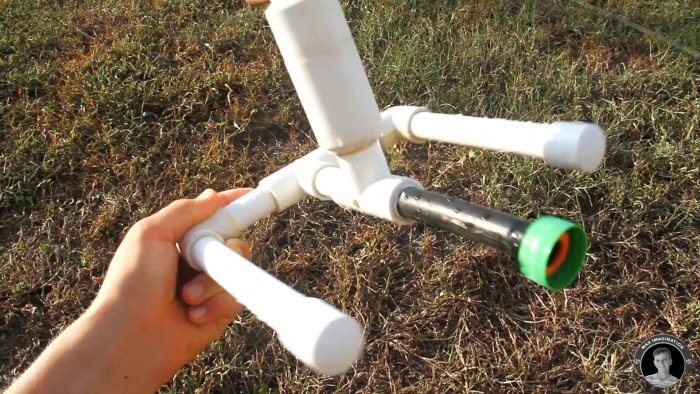

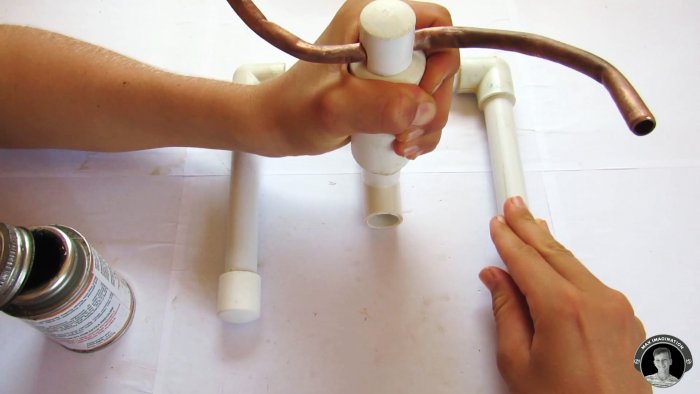

Чтобы разбрызгиватель держался, необходимо сделать для него подставку. Для этого требуется подготовить 4 отрезки труб 20 мм и собрать рамку, используя 2 тройника, 2 колена и 2 заглушки.

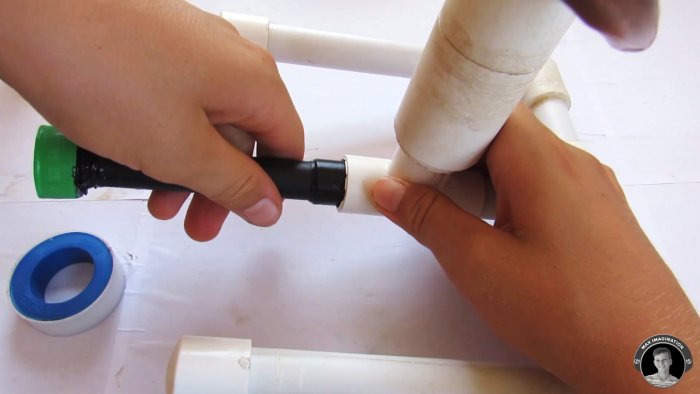

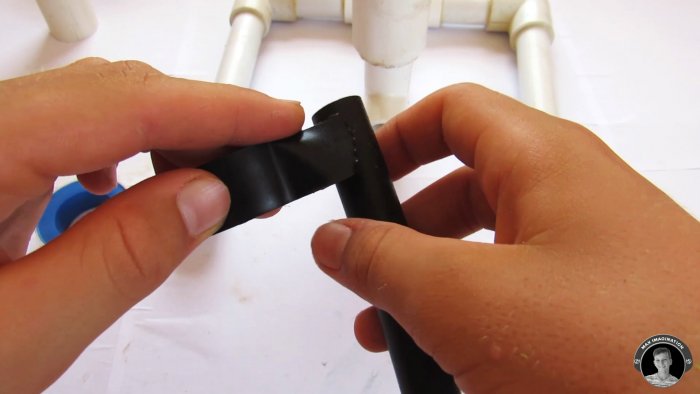

Далее разбрызгиватель вклеивается на вертикальный выход тройника рамки. На второй горизонтальный выход тройника делается переходник под садовый шланг.

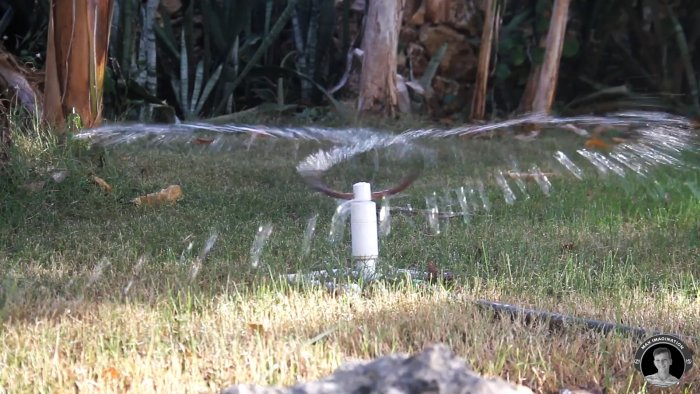

При подаче напора разбрызгиватель будет вращаться, разбрызгивая капли вокруг.
По мере полива его необходимо переносить на новые участки.
