Как сделать огромный мощный транзистор своими руками

Как то раз, для одного из своих проектом понадобился мощный мосфет. Коммутировать предстояло большой ток порядка 500 Ампер. И тут в голову пришла мысль сделать отдельный транзистор, модульный, составной.
Из маломощных мосфетов предстояло собрать один мощный. Благо эти транзисторы хорошо компонуются и отлично работают, если их соединить паралельно друг другу.

Понадобится


  • Транзисторы - 50N06 - 12 штук - http://ali.pub/4wd5yi
  • Клей для металла, холодная сварка - http://ali.pub/4wd69e
  • Эпоксидная смола.
  • Текстолитовая плата для монтажа.
  • Флюс и припой.

Процесс изготовления мощного транзистора своими руками

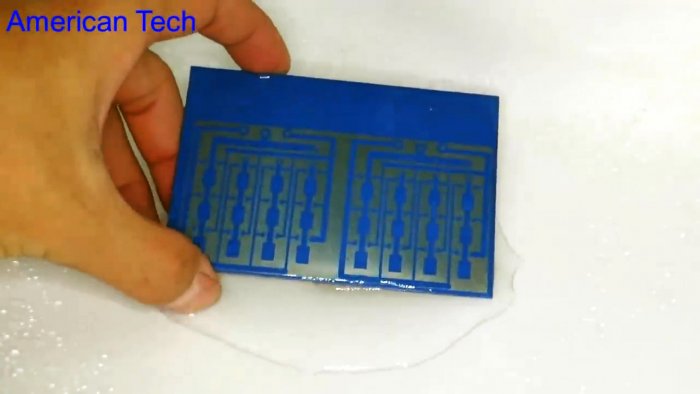

Изготавливаем плату любым доступным способом.
Как сделать огромный мощный транзистор своими руками

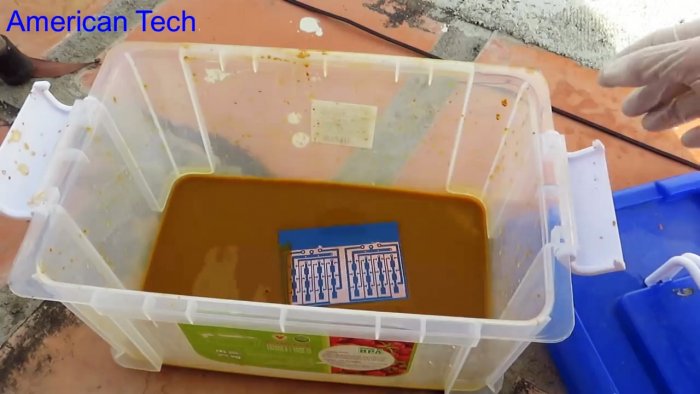

Вытравливаем в хлорном железе и потом хорошо промываем.
Как сделать огромный мощный транзистор своими руками

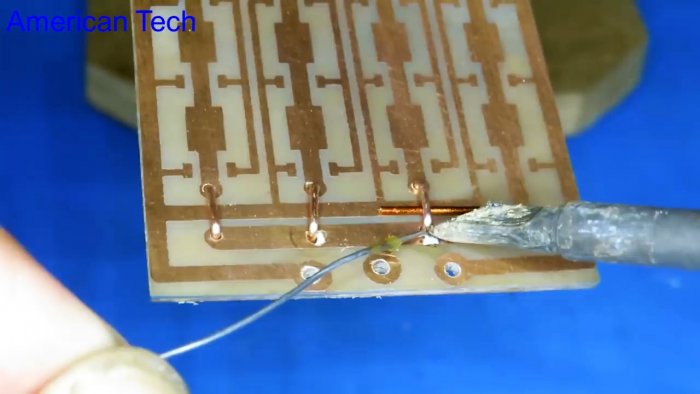

Запаиваем технологические перемычки и лудим дорожки платы.
Как сделать огромный мощный транзистор своими руками

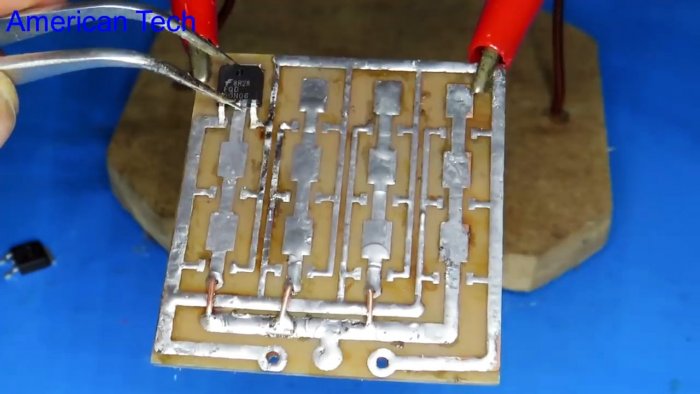

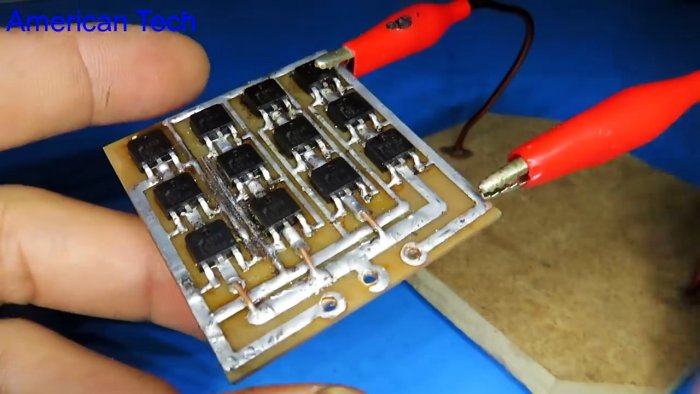

Запаиваем полевые транзисторы. В данном составном транзисторе применены 12 мосфетов серии 50N06 в корпусе TO-252. Все детали соединены паралельно без каких либо цепей коррекции.
Как сделать огромный мощный транзистор своими руками

Как сделать огромный мощный транзистор своими руками

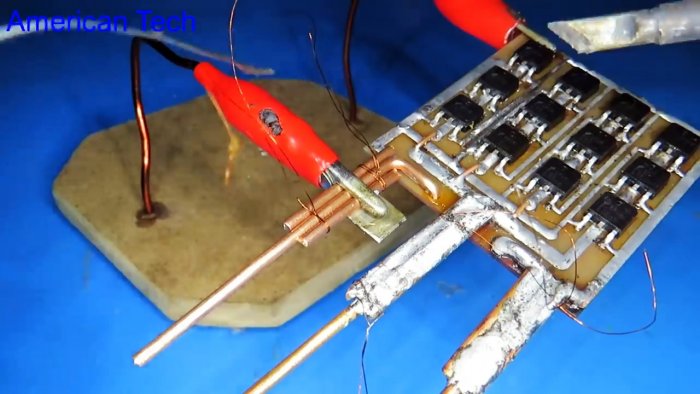

Контакты делаются из толстой медной проволоки.
Как сделать огромный мощный транзистор своими руками

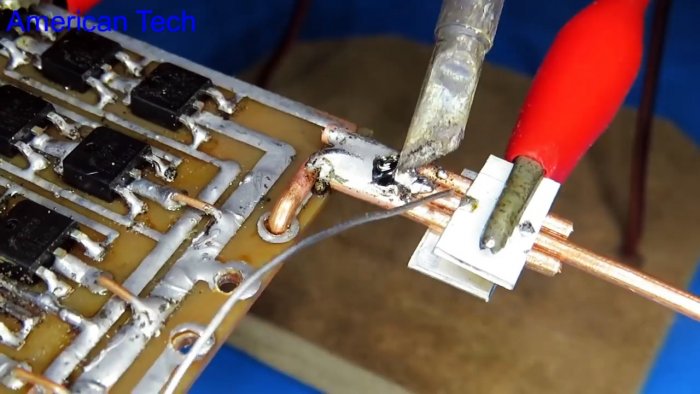

Временно перед пайкой можно соединить толстую проволоку тонкой, далее удалить.
Как сделать огромный мощный транзистор своими руками

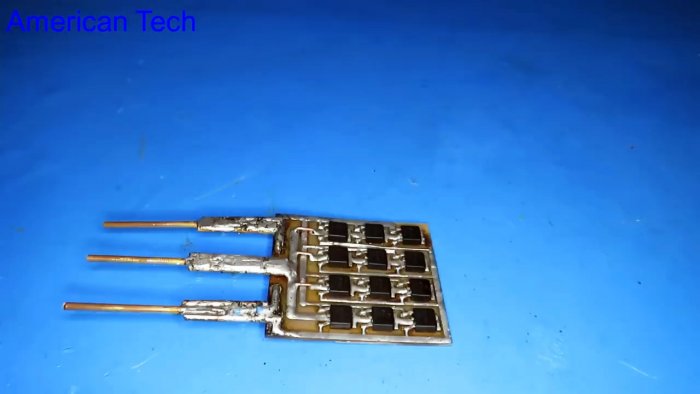

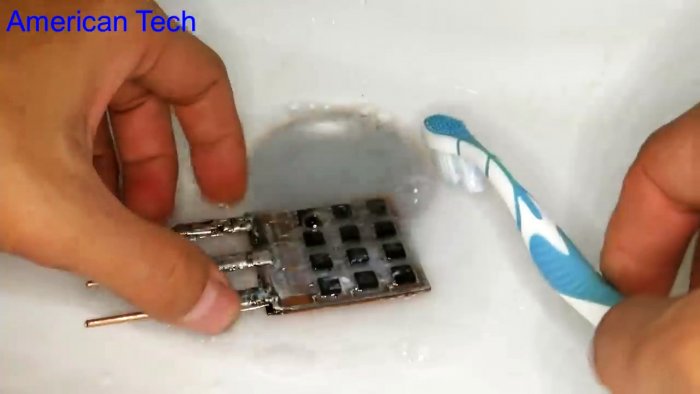

Отмываем плату от флюса.
Как сделать огромный мощный транзистор своими руками

Как сделать огромный мощный транзистор своими руками

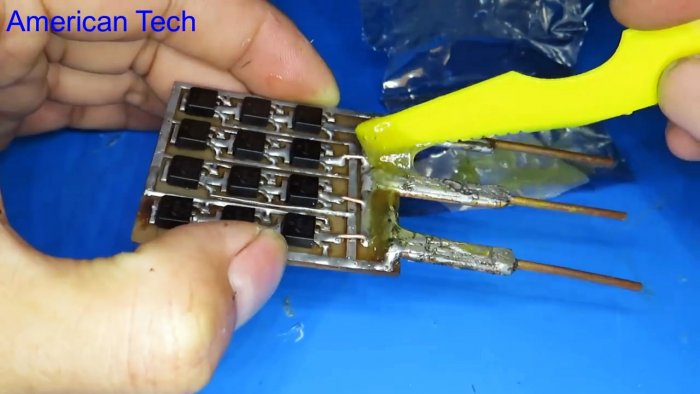

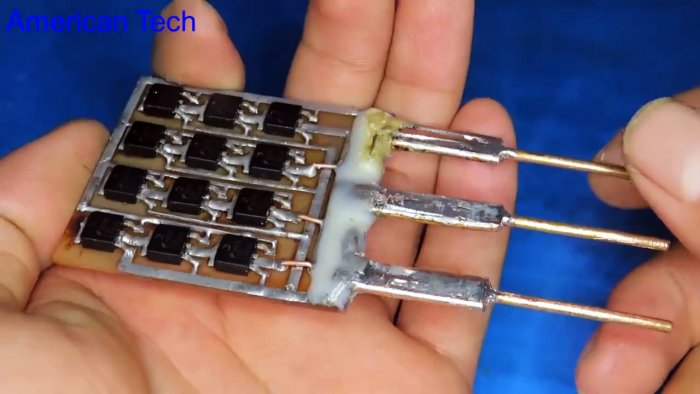

Проклеиваем основание контактов эпоксидной смолой.
Как сделать огромный мощный транзистор своими руками

Как сделать огромный мощный транзистор своими руками

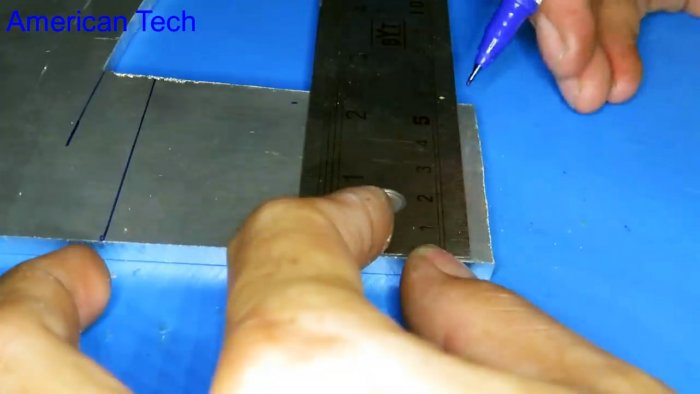

Из толстого листа алюминия вырезаем теплопроводящую подложку для транзистора.
Как сделать огромный мощный транзистор своими руками

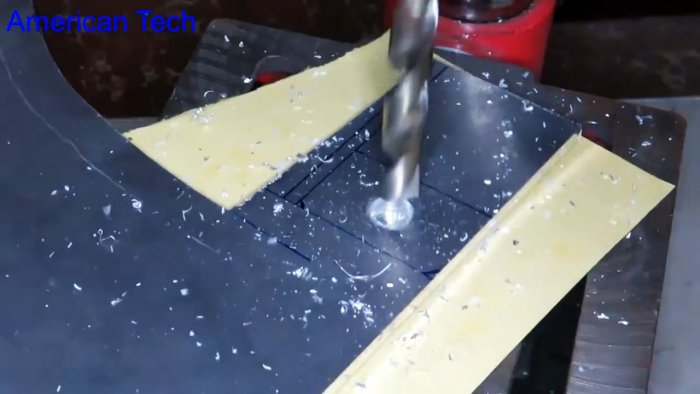

Сверлим отверстие для будущего крепления на радиатор.
Как сделать огромный мощный транзистор своими руками

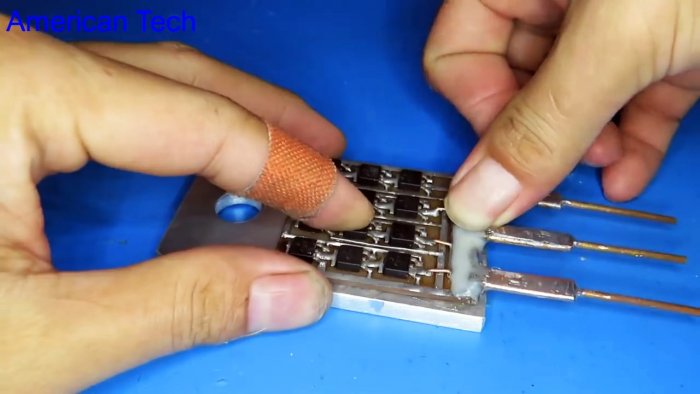

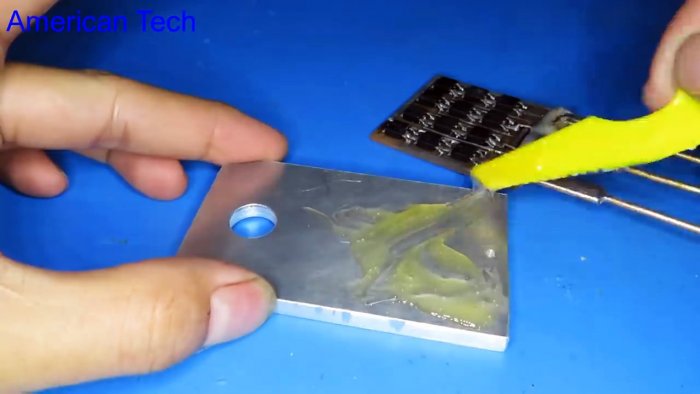

«Сажаем» плату на теплопроводящий клей - холодную сварку.
Как сделать огромный мощный транзистор своими руками

Как сделать огромный мощный транзистор своими руками

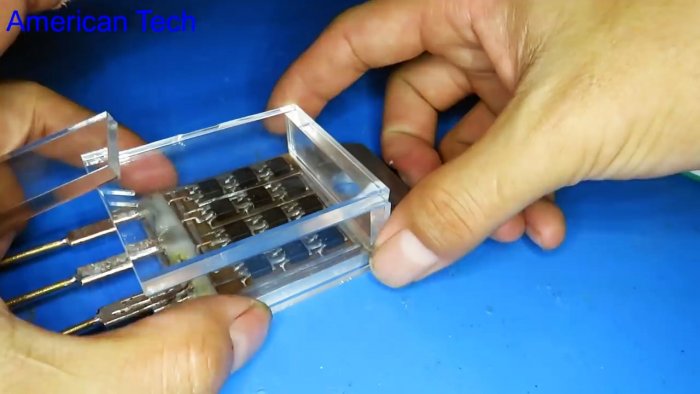

Чтобы придать полную видимость транзистору, изготовим корпус для заливки из оргстекла.
Как сделать огромный мощный транзистор своими руками

Смешиваем эпоксидную смолу в пропорции указанной на инструкции.
Как сделать огромный мощный транзистор своими руками

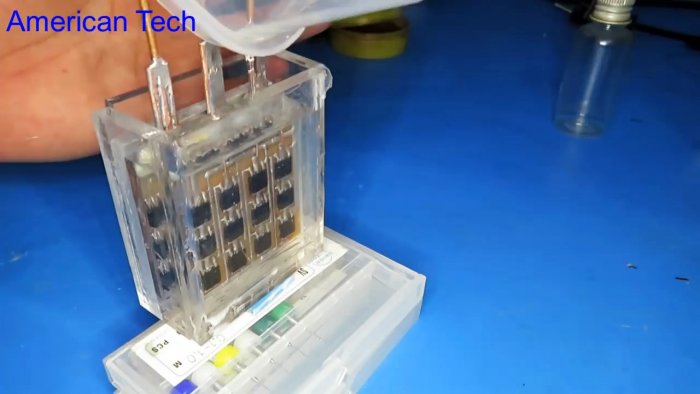

Заливаем форму. и оставляем сохнуть.
Как сделать огромный мощный транзистор своими руками

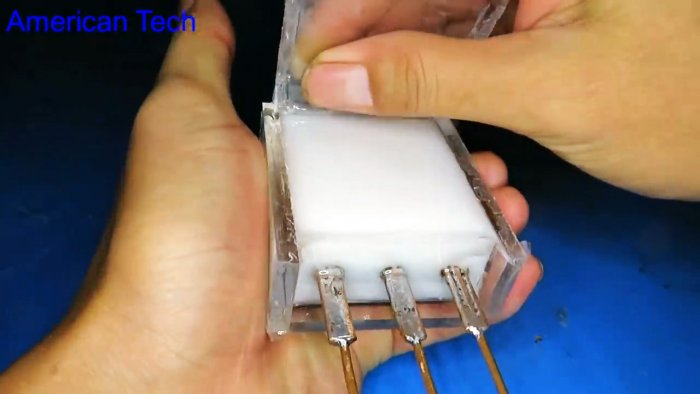

Удаляем корпус из оргстекла.
Как сделать огромный мощный транзистор своими руками

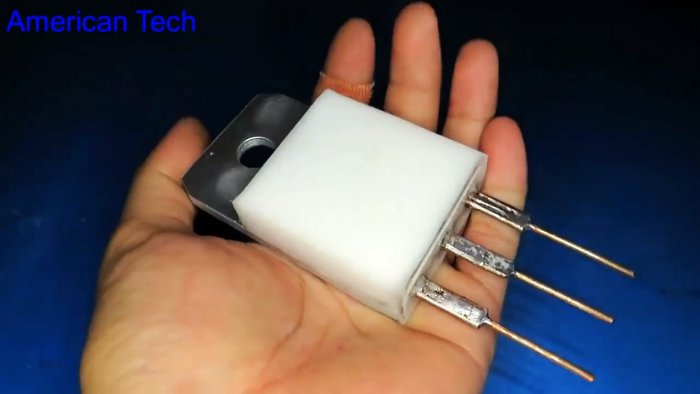

Почти готовая делать.
Как сделать огромный мощный транзистор своими руками

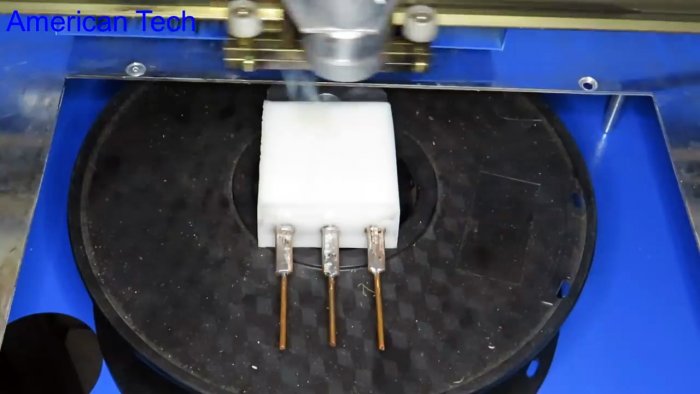

Остается нанести маркировку. Сделаем это при помощи лазера.
Как сделать огромный мощный транзистор своими руками

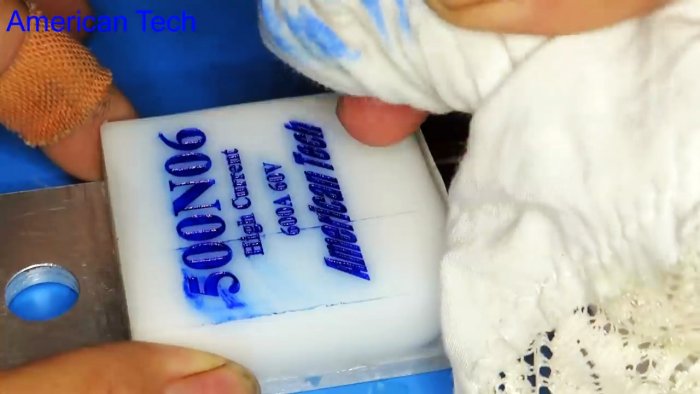

Краской затираем углубления.
Как сделать огромный мощный транзистор своими руками

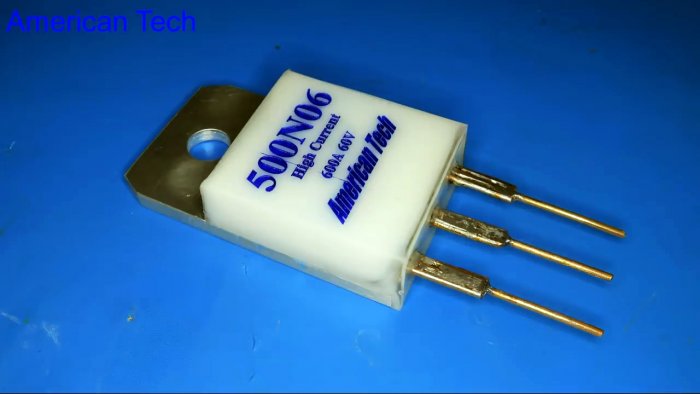

Мощный транзистор MOSFET готов к работе.
Как сделать огромный мощный транзистор своими руками

Смотрите видео



Прокомментировать
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
4 минус один =
Комментарии (25)
  1. Дмитрий
    #1 Дмитрий Гости 10 июля 2020 15:22
    14
    А разве полупроводники можно параллельно подключать? Не рекомендуют же в связи с разбросом параметров. В итоге через разные транзисторы будет разный ток, отличающийся возможно в десятки раз.
    1. Гость Василий
      #2 Гость Василий Гости 11 июля 2020 20:53
      2
      есть приборы, позволяющие подобрать пары транзисторов по параметрам. с большой точностью. естественно для этого надо иметь как можно больше транзисторов из одной партии.
    2. Gridin Maxim
      #3 Gridin Maxim Гости 19 июля 2020 19:48
      4
      Да, мосфеты можно, если они из одной партии.
      /Только истоки надо через отдельные небольшие резисторы в несколько ом

      А вообще конечнло бред. Зачем тратиться на такой массивный корпус?

      Ещё на АЛИ
      1) практически нет хороших мосфетов, особенно высокотоковых и сэкономить на них не удастся. Я много-много раз покупал и потом приходилось открывать споры.. К сожалению лучше покупать у нас офлайн, как это ни больно.
      2) существуют готовые платы для запараллеливания. Для точечных DC-сварочников. Стоят относительно недорого. Их там можно потом даже между собой в стеки соединять, тоже параллеля болтами силовые контакты
    3. Дмитрий
      #4 Дмитрий Гости 24 августа 2020 21:47
      1
      Полевые транзисторы соединять параллельно можно. Именно так и делают для увеличения мощности.
    4. Sherp
      #5 Sherp Гости 30 августа 2020 13:06
      0
      Можно, но только осторожно!
  2. AL_Elektronik
    #6 AL_Elektronik Гости 11 июля 2020 16:53
    18
    Дмитрий, переходы мосфетов сравнивай с сопротивлениями. А вот выводы и дорожки слабоваты как по мне на 600 Ампер
    1. Аритенко Сергей
      #7 Аритенко Сергей Гости 14 августа 2020 09:36
      2
      А каково сечение предохранителя на 600А ?, думаю и за длины выводов ампер 400 выдержат эти ноги если не отпаяются от нагрева а температура плавления меди намного выше чем припоя
  3. Виталий
    #8 Виталий Гости 11 июля 2020 22:30
    18
    Сгорит это всё при первом же приличном токе. Оно даже 100 ампер навряд ли выдержит. Вспомните какие провода у нормального автомобильного "прикуривателя" - толщина с палец. Там тоже кстати до 600 ампер на старте.
    1. Гость Виктор
      #9 Гость Виктор Гости 23 июля 2020 20:45
      15
      Ну,конечно все сгорит! Сгорит потому, что тепловое сопротивление стеклотекстолита не позволит эффективно охлаждать транзисторы. Теплоотвод должен быть медным а корпуса транзисторов непосредственно припаиваются к теплоотводу для этого существуют специально корпуса D2pak. Параллельное включение полевых транзисторов это азбука схемотехники, привлекательна тем, что нет необходимости в применении выравнивающих резисторов.Второй век применяется в силовой электронике!
  4. Кот
    #10 Кот Гости 11 июля 2020 23:16
    28
    Мне интересно сколько секунд проработает этот "транзистор", и что первым не выдержит перегрева, дорожки или транзисторы???? Дорожка длинной 5см и шириной 1мм (дорожка справа)- неплохой предохранитель, но боюсь менее 600А))) Ну а теплопроводность текстолита не позволит теплу добраться до алюминиевой "подложки")))
    А так, получилась красивая безделушка, можно поставить на полку и гордится
  5. Вячеслав
    #11 Вячеслав Гости 14 июля 2020 16:53
    16
    Чисто ЧСВ потешить....
    1- текстолит плохо проводит тепло
    2- дорожки и выводы не рассчитаны на заявленный ток
    3- Огромнейшая входная емкость затвора не даст этому транзистору эффективно работать на частотах выше 50 Гц.
    4- драйвер затвора для этого изделия должен давать 50 ампер на заряд емкости затвора и размерами будет как минимум с этот транзистор....
    1. Sherp
      #12 Sherp Гости 30 августа 2020 13:13
      2
      Вопросом владеете на 5 Согласен с вами на 100%
  6. Михаил
    #13 Михаил Гости 15 июля 2020 14:30
    7
    Дмитрий, с выравнивающими резисторами можно (те, самые "цепи коррекции", которые не установил автор). Без них да, ток будет отличаться, и транзисторы очень быстро "вылетят" один за другим.
  7. Гость Максим
    #14 Гость Максим Гости 23 июля 2020 00:49
    7
    Не ну через обычный текстолит проводить тепло на радиатор, точно бред. Это все равно что данные транзисторы висят в воздухе, когда бахает током моментальная рассеивающая мощность нулевая!! Даже не хочется комментировать все остальное, не серьезно. Место сей поделке на сувенирной полке, можно друзьям в подпитии демонстрировать изображая из себя николу теслу
  8. Гость Виктор
    #15 Гость Виктор Гости 23 июля 2020 20:33
    2
    Плевые транзисторы очень хорошо включаются по параллельной схеме!Так как сопротивление перехода "исток-сток"имеет прямопропорциональную зависимость от температуры, несколько параллельных транзисторов подстраиваютя друг под друга, образуя идеальный вариант!
  9. Абгамыч
    #16 Абгамыч Гости 27 июля 2020 10:33
    3
    Можно ли ставить мосфиты последовательно для увеличения напряжения?
  10. Дмитрий
    #17 Дмитрий Гости 5 августа 2020 13:18
    4
    Во-первых, транзисторы нельзя соединять таким образом. При коммутации постоянного тока или очень низкой частоты сколько-то поработает, но недолго. Второе: в сущности, конструкция исключает нормальное охлаждение, т.е. при реальной нагрузке сгорит почти моментально. Третье: печатная плата и выводы такой конструкции в принципе не могут обеспечить равную нагрузку отдельных ключей.
    Короче говоря, получился действующий макет транзистора в большом корпусе. Не для работы, а показать.
