Топ 9 способов выпаять микросхему

Новички, которые только начинают постигать азы пайки, испытывают сложности с выпаиванием микросхем. Это действительно не просто, но только если не пользоваться хитрыми приемами. Рассмотрим лучшие из них.

Выпаивание микросхемы паяльником

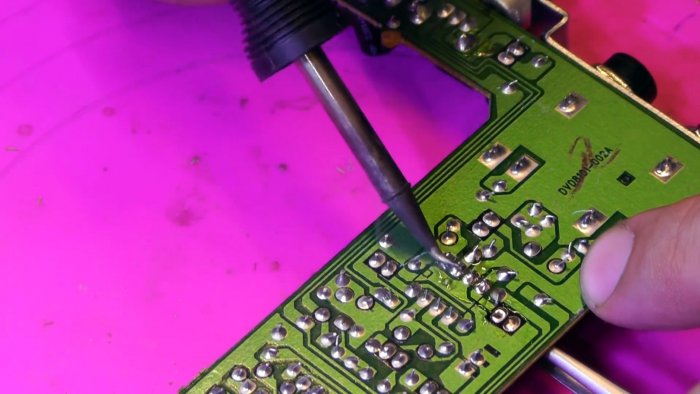

Если в наличие есть только паяльник, то нужно смазать место пайки флюсом и прогревать все выходы водя жалом по ним. С обратной стороны микросхема поддевается пинцетом или отверткой. Необходимо ее оттягивать. Требуется разогреть равномерно все выходы, и когда они расплавятся, то компонент демонтируется.
Топ 9 способов выпаять микросхему

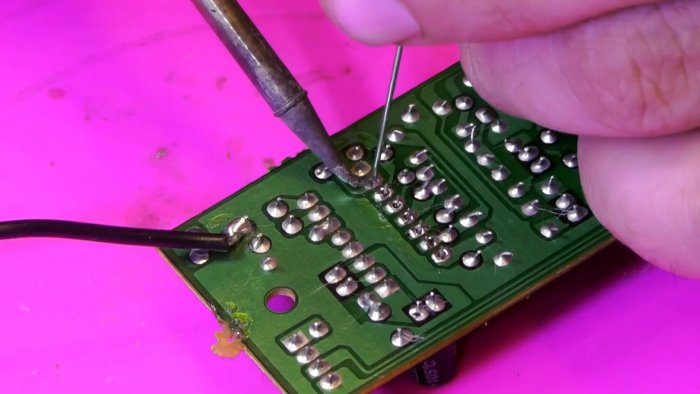

Использование иголки от шприца


Выводы компонентов смазываются флюсом, затем они поочередно прогреваются жалом и на них надевается иголка от шприца. Так как она из стали, то олово к ней не липнет. Как следствие внутри нее останется выпаянная ножка компонента, а сама иголка потом легко выйдет из застывшего снаружи припоя.
Топ 9 способов выпаять микросхему

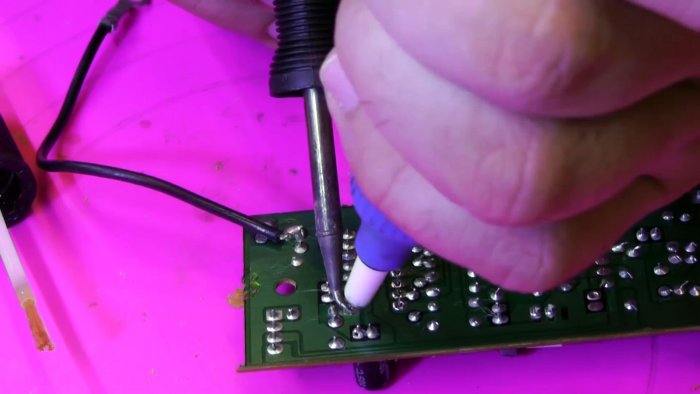

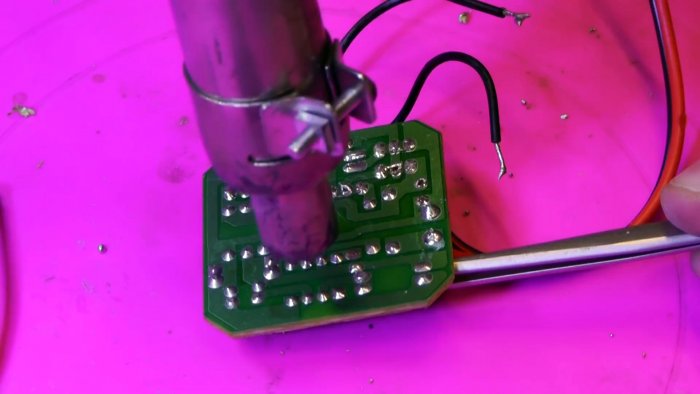

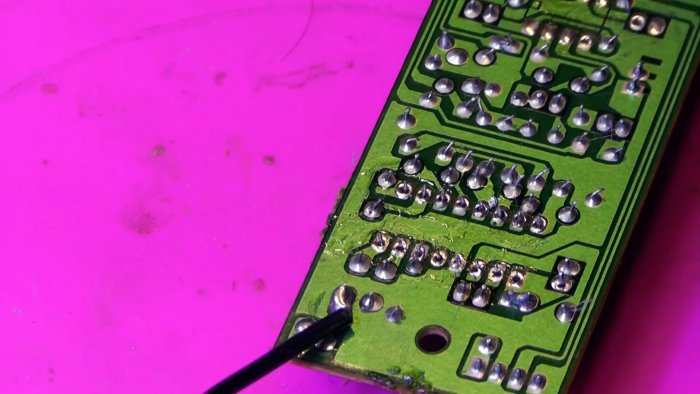

Работа оловоотсосом


Очень легко выпаять микросхему оловоотсосом. Перед работой на нем взводится курок, затем паяльником расплавляется припой на ножке. После этого сопло инструмента приставляется к жидкому олову и нажимается кнопка. В результате тот вбирает в себя весь припой.
Топ 9 способов выпаять микросхему

Топ 9 способов выпаять микросхему

Топ 9 способов выпаять микросхему

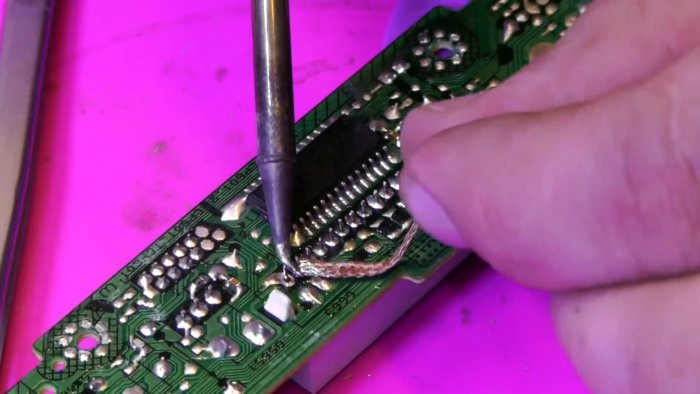

Использование оплетки (провод ПЩ)

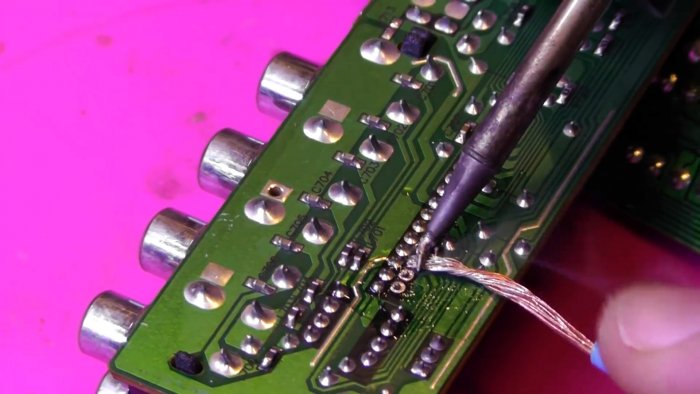

Можно применять специальную оплетку для впитывания припоя. Она смачивается флюсом и прикладывается к выходу микросхемы. Нужно расплавить олово, и оно перетечет на оплетку, так как она обладает гигроскопичностью.
Топ 9 способов выпаять микросхему

Вместо покупной, можно использовать оплетку из ТВ кабеля. За счет большого размера, она впитывает намного больше олова.
Также вытягивает олово многопроволочная жила из обычного кабеля. Она не настолько хороша как оплетка, но тоже работает.
Топ 9 способов выпаять микросхему

Применение спирали из проволоки

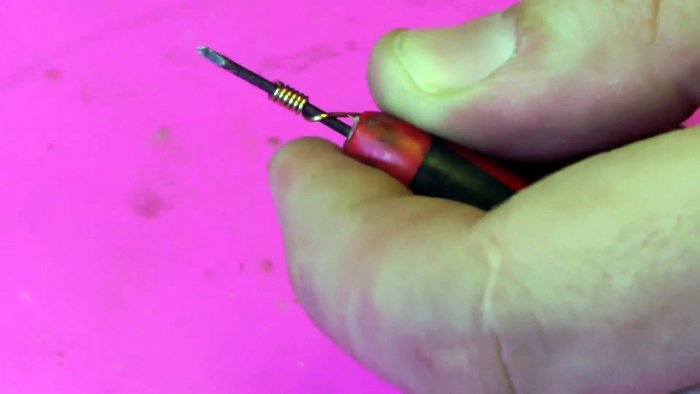

Можно зачистить провод, и накрутить его медную жилу на иголку или тонкое шило.
Топ 9 способов выпаять микросхему

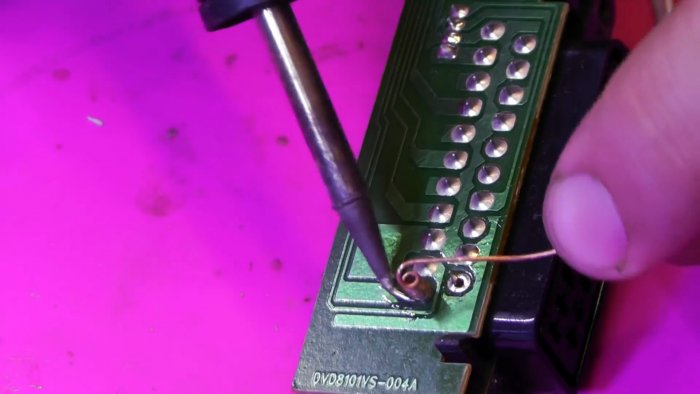

Полученная смоченная флюсом спираль прикладывается к разогретому выводу компонента. Олово перетечет в эту трубку, и ножка останется свободной. Пока припой не застыл, его можно вытряхнуть из инструмента, чтобы использовать спираль дальше.
Топ 9 способов выпаять микросхему

Отвод припоя трубкой изоляции провода

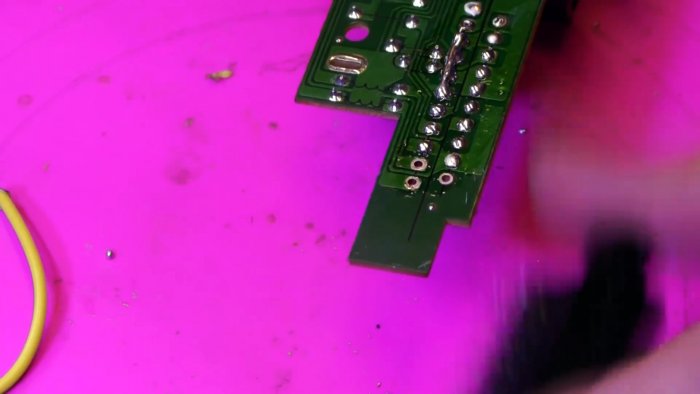

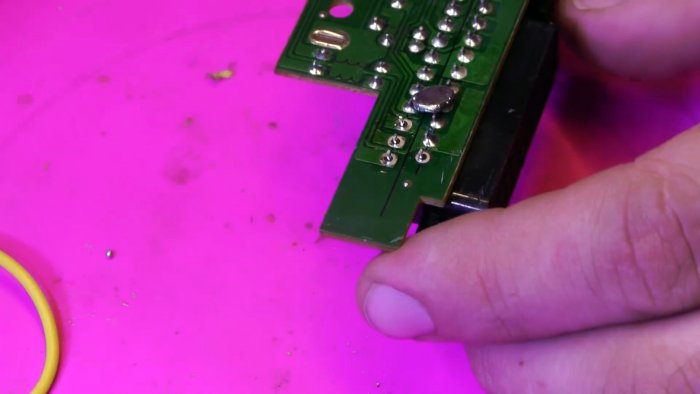

Нужно снять изоляцию с провода. Эта трубка натягивается на разогретый вывод с расплавленным оловом. Нужно подождать пару секунд и сорвать ее. Весь припой окажется в ней, а ножка микросхемы освободится.
Топ 9 способов выпаять микросхему

Разбавление припоя сплавом Розе

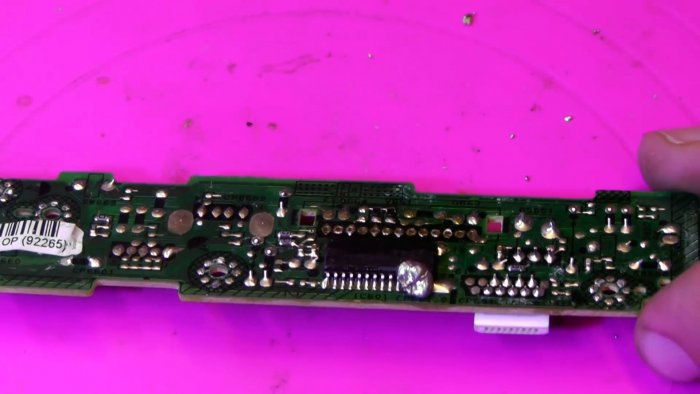

Небольшое количество сплава Розе нужно расплавить возле выходов компонента, чтобы он попал на припой. Разбавленное им олово будет расплавляться при меньшем нагреве. Это позволит не перегревая плату подогреть все ножки паяльником и вытащить микросхему.
Топ 9 способов выпаять микросхему

Топ 9 способов выпаять микросхему

Демонтаж феном

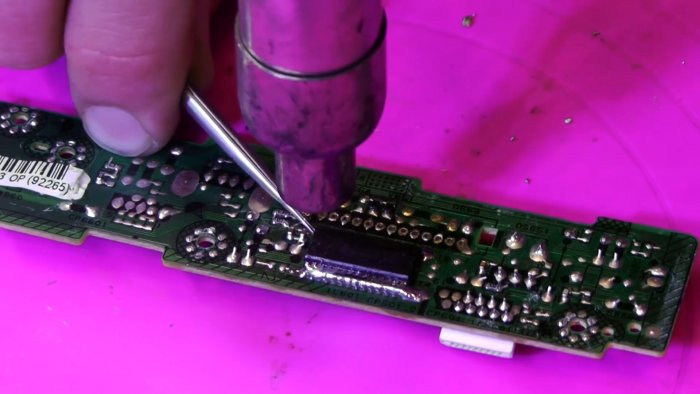

Выходы микросхемы можно разогреть паяльным феном и просто снять нужный компонент. Лучше всего в этот момент оттягивать его на обороте пинцетом. Это быстро и просто, но при использовании фена происходит перегрев платы.
Топ 9 способов выпаять микросхему

Выпаивание феном и сплавом Розе


Можно залудить ножки микросхемы сплавом Розе, а затем расплавить разбавленное олово феном. Сплав после этого нужно убрать, чтобы при дальнейшей пайке он не портил свежий припой.
Топ 9 способов выпаять микросхему

Топ 9 способов выпаять микросхему
