Устройство предназначена для управления электродвигателя для детских игрушек, работающего от пальчиковой батарейки. Осуществляет его включение с выбором направления вращения ротора. Функции элементов управления выполняют копки на замыкание, предусмотрена также светодиодная индикация.
Основные достоинства схемы
- Первый и главный плюс: не требуется использовать громоздкий переключатель с несколькими контактными группами для реверса;
- при сборке используются недефицитные компоненты;
- не требуется подборка транзисторов по параметрам;
- возможно применение даже разнотипных транзисторов при условии близости их максимальной рассеиваемой мощности и совпадения структуры.
Схемные особенности устройства
Принципиальная схема представлена на рисунке и состоит фактически из двух идентичных транзисторных ключей.
Транзисторы работают в ключевом режиме и включаются последовательно с нагрузкой, которой является маломощный электродвигатель М постоянного тока. При нажатии на кнопку Кл1 плюс источника питания поступает на один из выводов электродвигателя и через резистор R1 – на базу транзистора Т1. Последний открывается, через электродвигатель М протекает ток и его ротор начинает вращаться. Одновременно начинает светиться светодиод Сд1, ток через который ограничивается резистором R3.
При замыкании кнопки Кл2 ровно таким же образом работает второе плечо и поставленный ему в соответствие индикаторный светодиод. Отличие состоит в том, что ток через электродвигатель М протекает в противоположном направлении. Соответственно, его ротор вращается в другую сторону.
Максимальный ток через транзисторы Т1, Т2 ограничивается сопротивлением электродвигателя М. Конденсатор С выполняет функции элемента защиты от перенапряжений в момент коммутации.
Элементная база

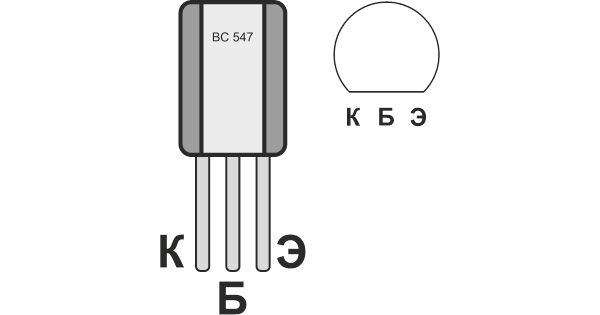

Устройство собирается на следующих компонентах:- двух транзисторах ВС547 (цоколевка представлена далее) - http://alii.pub/5l6vyg
- конденсаторе номиналом 100 нФ - http://alii.pub/5n14g8
- трех резисторах с сопротивлением 220 Ом - http://alii.pub/5h6ouv
- двух светодиодах красного и зеленого цветов свечения с рабочем током до 50 мА - http://alii.pub/5lag4f
- двух кнопках на замыкание без фиксации - http://alii.pub/5nnu8o
Монтаж и наладка
Из-за небольшого количества компонентов монтаж может быть выполнен на весу с пайкой выводов радиодеталей друг на друга и использованием в качестве несущей платформы электродвигателя. Выводы элементов в местах пересечения друг с другом следует защитить кембриками.
Припаиваем конденсатор в начале в полюсам двигателя.
Формуем вывода транзисторов и припаиваем по схеме.
Припаиваем резисторы. Вывод одного изолируем кембриком.
Шину сделаем из куска медной проволоки.
Соединяем кнопки последовательно и припаиваем.
Подключаем провода питания.
Соединяем светодиоды паралельно и подключаем к семе через резистор.
Устройство не требует наладки и при правильной сборке начинает функционировать немедленно после подключения питания и нажатия на одну из управляющих кнопок.
